LH-type dubbelligger bovenloopkraan en staalconstructie

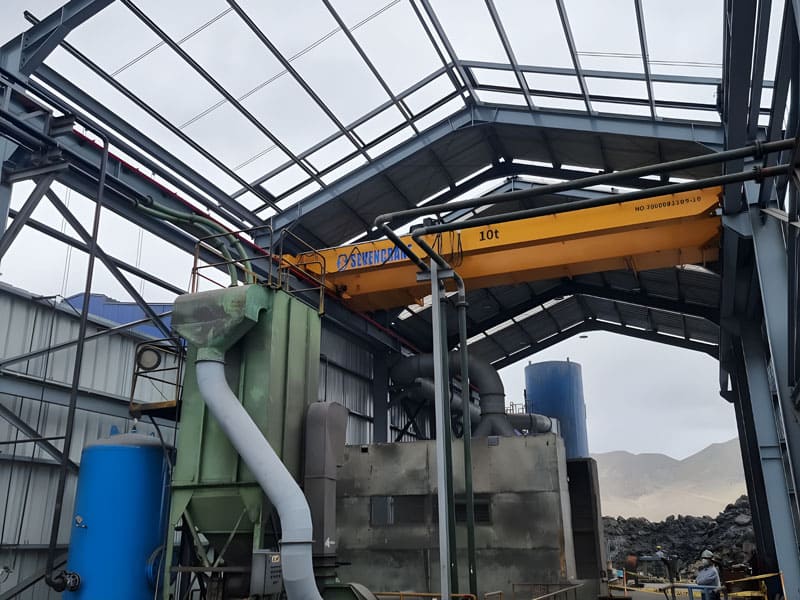

SEVENCRANE heeft onlangs een op maat gemaakt project afgerond. LH-type bovenloopkraan met dubbele ligger Project voor een klant actief in het Midden-Oosten en Afrika. Het project omvatte niet alleen een 10-tons LH dubbelligger bovenloopkraan, maar ook een compleet stalen ondersteuningssysteem, loopbalken, rails, kolommen, geleiderails en installatiebegeleiding. Door een totaaloplossing te bieden, hielp SEVENCRANE de klant de beperkte ruimte in de werkplaats optimaal te benutten en tegelijkertijd efficiënte en veilige hijswerkzaamheden te garanderen.
De apparatuur werd binnen 20 werkdagen geproduceerd en onder FOB Ningbo-voorwaarden verzonden. Dit project benadrukt de technische expertise van SEVENCRANE in het leveren van op maat gemaakte hijsoplossingen voor faciliteiten met strikte ruimte- en structurele beperkingen.
Projectachtergrond
De klant is een bedrijf dat producten levert en diensten ontwikkelt voor industriële projecten in de Verenigde Arabische Emiraten en Mozambique. De hijsinstallatie was bedoeld voor installatie in een werkplaats waar de beschikbare ruimte en de hoogte zeer beperkt waren.
De klant vroeg aanvankelijk een offerte aan voor een machine van 5 ton. enkelligger bovenloopkraanNa bestudering van het voorstel vond de klant de prijs te hoog en heeft het project tijdelijk opgeschort. Om de kosten te drukken, adviseerde SEVENCRANE alternatieve hijsoplossingen, waaronder een eenvoudige portaalkraanconfiguratie. De klant ging echter nog steeds niet over tot de aankoop.
Twee maanden later nam de eigenaar van het bedrijf van de klant contact op met SEVENCRANE en gaf aan geïnteresseerd te zijn in een bezoek aan de fabriek. Tijdens het bezoek bekeek ons engineeringteam de projectvereisten zorgvuldig en analyseerde de afmetingen van de werkplaats. Op basis van de feitelijke omstandigheden ter plaatse ontwikkelde SEVENCRANE een oplossing op maat die de hijsprestaties maximaliseerde en tegelijkertijd binnen de beperkte afmetingen van het gebouw paste.
Hoewel er diverse prijsonderhandelingen volgden, zag de klant uiteindelijk de waarde in van de op maat gemaakte technische oplossing. Tijdens een tweede fabrieksbezoek rondde de inkoopmanager de technische details af, onderhandelde over de commerciële voorwaarden en betaalde ter plaatse een aanbetaling van 500 dollar om de bestelling te bevestigen.
Technische configuratie
LH-type bovenloopkraan met dubbele ligger
- Model: LH
- Capaciteit: 10 ton
- Spanwijdte: 18,13 m
- Hefhoogte: 4 m
- Werkzaamheden: A3
- Bedieningsmethode: Draadloze afstandsbediening
- Voeding: 380V, 50Hz, 3 fasen
Complete ondersteunende structuur
Het project omvatte tevens:
- 100 m landingsbaanrails (50×30 mm)
- 100 m landingsbaanbalken (HN396×199×7×11)
- 18 steunkolommen (HN396×199×7×11)
- 50 m busbarsysteem (10 mm²)
- Ankerbouten en bevestigingsmateriaal
- Installatiebegeleidingsdiensten
De kolomafstand is zorgvuldig ontworpen op basis van de indeling van de werkplaats van de klant, waardoor structurele stabiliteit en optimale prestaties van de kraanbeweging worden gegarandeerd.
Ontwerp op maat voor beperkte werkplaatsruimte
Een van de grootste uitdagingen van dit project was de beperkte beschikbare hoogte in het gebouw.
Om de hefcapaciteit binnen de beperkte hoogte te maximaliseren, ZEVENKRAAN de kraan uitgerust met een elektrische kettingtakel met lage bouwhoogteDeze configuratie verhoogde de effectieve hefhoogte aanzienlijk in vergelijking met conventionele hijssystemen.
De klant stelde ook eisen aan betrouwbare en internationaal erkende elektrische componenten. Daarom werd de kraan uitgerust met:
- SEVENCRANE motoren
- Chint en Delixi elektrische componenten
- Delixi-transformatoren
- Inovance frequentieomvormer
- Zhuoyue-kabels
- Nanjing Yuding draadloos afstandsbedieningssysteem
Deze hoogwaardige componenten garanderen langdurige betrouwbaarheid, een soepele werking en vereenvoudigd onderhoud.
Uitgebreide serviceondersteuning
Naast de levering van de apparatuur verzorgde SEVENCRANE ook installatiebegeleiding voor het gehele systeem. Bijzondere aandacht werd besteed aan de installatie van de raildragers en het lassen van de beugels voor de stroomafnemers. De 50×30 mm raildragers werden vóór verzending aan de raildragers gelast, waardoor de installatietijd op de projectlocatie werd verkort.
Alle benodigde bouten, ankerbouten en verbindingsaccessoires waren inbegrepen in het leveringspakket, waardoor de klant de installatie efficiënt kon voltooien.
Waarom de klant voor SEVENCRANE koos.
Ondanks maandenlange onderhandelingen en herhaalde prijsbesprekingen koos de klant uiteindelijk voor SEVENCRANE vanwege ons vermogen om een complete oplossing op maat te leveren in plaats van alleen een kraan.
Ons engineeringteam heeft veel tijd besteed aan het begrijpen van de beperkingen van de werkplaats van de klant en het ontwikkelen van een praktisch ontwerp dat de hijsprestaties optimaliseert. De mogelijkheid om de kraan, de staalconstructie, de elektrische systemen en de installatieondersteuning vanuit één bron te leveren, heeft de projectuitvoering aanzienlijk vereenvoudigd.
De succesvolle order heeft een solide basis gelegd voor toekomstige samenwerking en toont de voordelen aan van het kiezen voor een professionele fabrikant bij complexe hijsprojecten.
Conclusie
Dit project demonstreert de flexibiliteit en technische voordelen van de LH-type bovenloopkraan met dubbele liggerDoor een op maat gemaakt kraanontwerp met lage bouwhoogte te combineren met een compleet stalen ondersteuningssysteem, leverde SEVENCRANE een efficiënte oplossing voor materiaalbehandeling die perfect geschikt was voor de beperkte werkplaatsruimte van de klant.
Door middel van professionele engineering, hoogwaardige productie en uitgebreide serviceondersteuning helpt SEVENCRANE industriële klanten wereldwijd om veiligere, efficiëntere en productievere hijswerkzaamheden te realiseren.
