Grue à portique portative

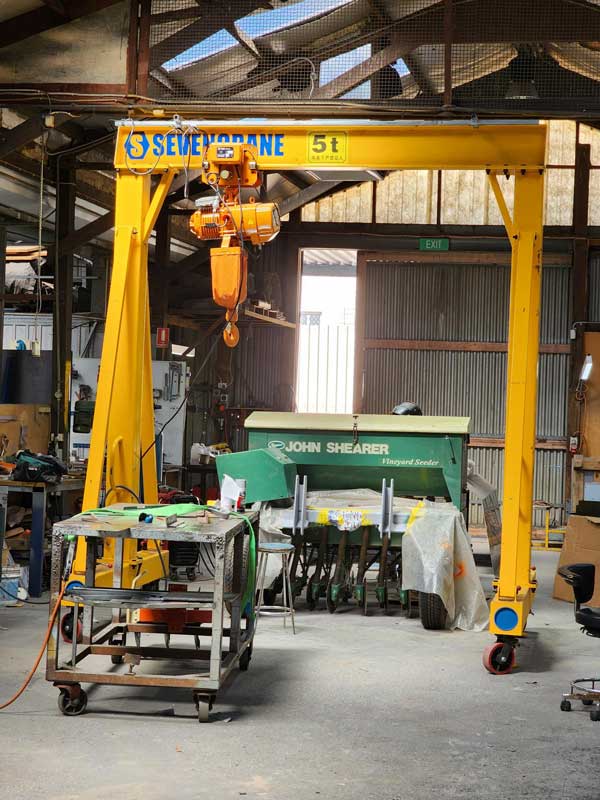

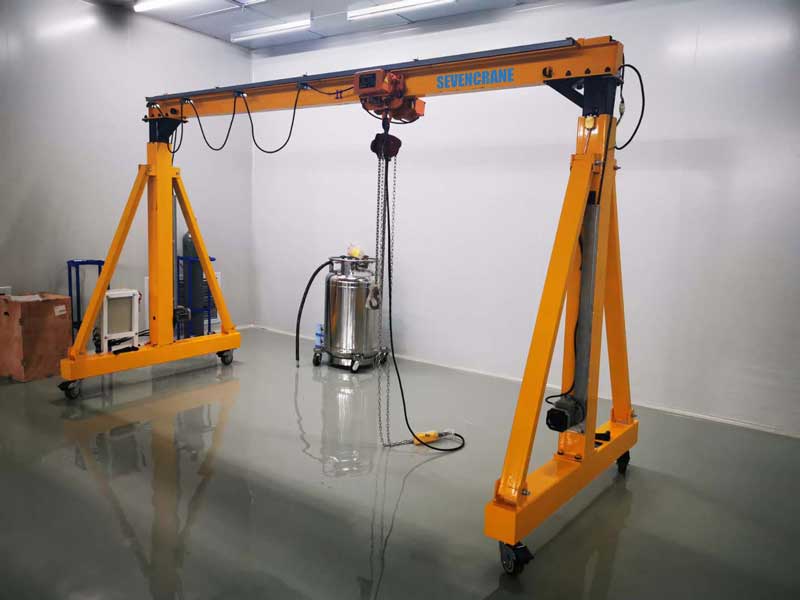

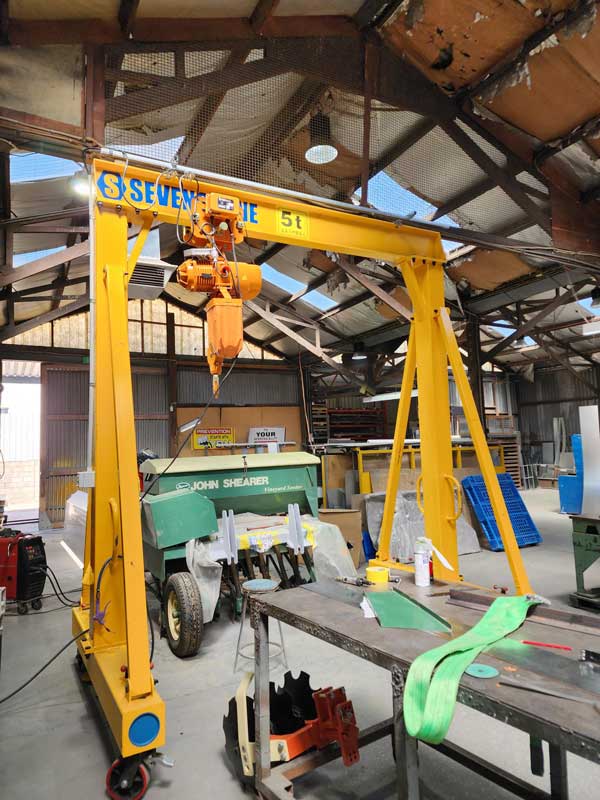

UN portique portatif Il s'agit d'un appareil de levage léger et mobile composé d'une poutre horizontale en I (également appelée poutrelle), de deux pieds de support verticaux et de roues ou roulettes pour la mobilité. Contrairement aux portiques fixes utilisés dans les grands environnements industriels, les modèles portables sont compacts, faciles à assembler et conçus pour les tâches de levage légères à moyennes.

Ces grues sont couramment utilisées dans les environnements où une infrastructure permanente n'est pas envisageable ou où des matériaux doivent être déplacés fréquemment. Les portiques portatifs sont idéaux pour :

• Ateliers

• Zones de maintenance

• Chantiers de construction

• Entrepôts

• Chargement et déchargement des camions

Ils sont particulièrement appréciés par les petites et moyennes entreprises en raison de leur abordabilité, adaptabilité et polyvalence.

 Le principe de fonctionnement d'un portique portatif Le principe repose sur la physique et l'ingénierie mécanique. La grue utilise l'effet de levier et la force verticale pour soulever des charges grâce à un mécanisme de levage monté sur la poutre horizontale.

Composants clés et fonctionnement :

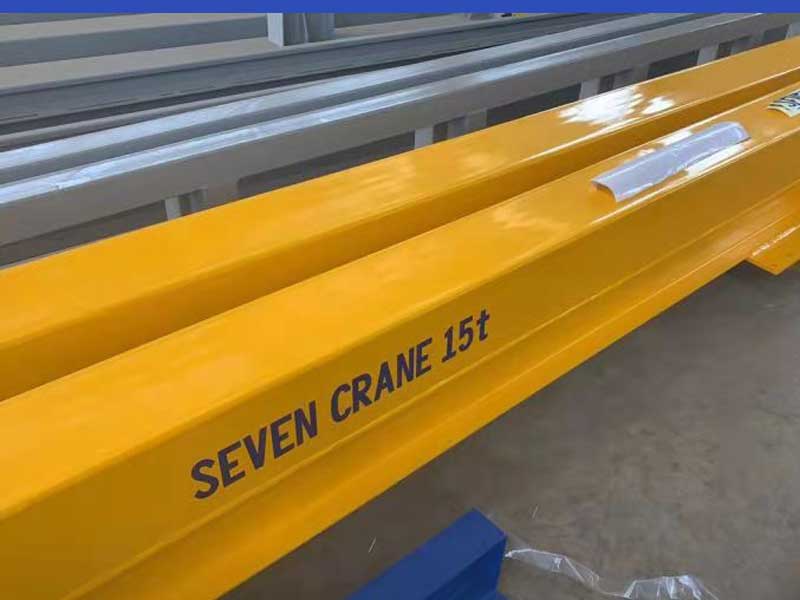

1. Poutre en I (poutre) :
   La charge est soulevée et se déplace horizontalement le long de la poutre en I à l'aide d'un système de chariot.

2. Chariot et palan :
   Le chariot se déplace le long de la poutre et le palan, manuel ou électrique, soulève et abaisse la charge.

3. Pieds de support :
   Les pieds transfèrent le poids de la charge au sol tout en maintenant la stabilité.

4. Roulettes ou roues :
   Les roues pivotantes robustes permettent de déplacer la grue dans l'espace de travail, ce qui la rend idéale pour les tâches de repositionnement.

5. Système de freinage (en option) :
   Des roues verrouillables ou des freins à pied assurent la stabilité lors des opérations de levage stationnaires.

L'opérateur commande l'opération de levage à l'aide d'un palan manuel à chaîne ou d'un palan électrique, selon la conception. Une fois l'objet levé, l'opérateur peut déplacer la charge horizontalement le long de la poutre ou déplacer la grue entière vers un autre emplacement.

Investir dans un portique mobile exige une réflexion approfondie pour garantir sécurité, efficacité et valeur à long terme. Voici les facteurs clés à prendre en compte :

1. Capacité de levage

Déterminer le poids maximal Vous devrez soulever des charges. Les portiques portatifs sont disponibles dans des capacités allant de 500 kg à 10 tonnes, alors choisissez un modèle qui correspond ou dépasse votre charge de levage typique.

2. Hauteur et portée réglables

Choisissez une grue avec hauteur et portée réglables Si votre environnement de travail exige de la flexibilité, les grues réglables s'adaptent à diverses applications et espaces, offrant ainsi plus de confort.

3. Mobilité et compatibilité avec le terrain

Si la grue doit être déplacée fréquemment, recherchez des modèles avec roulettes robustes et verrouillablesPour un terrain accidenté ou une utilisation en extérieur, assurez-vous que les roues sont suffisamment robustes pour supporter la surface.

4. Fonctionnement manuel ou électrique

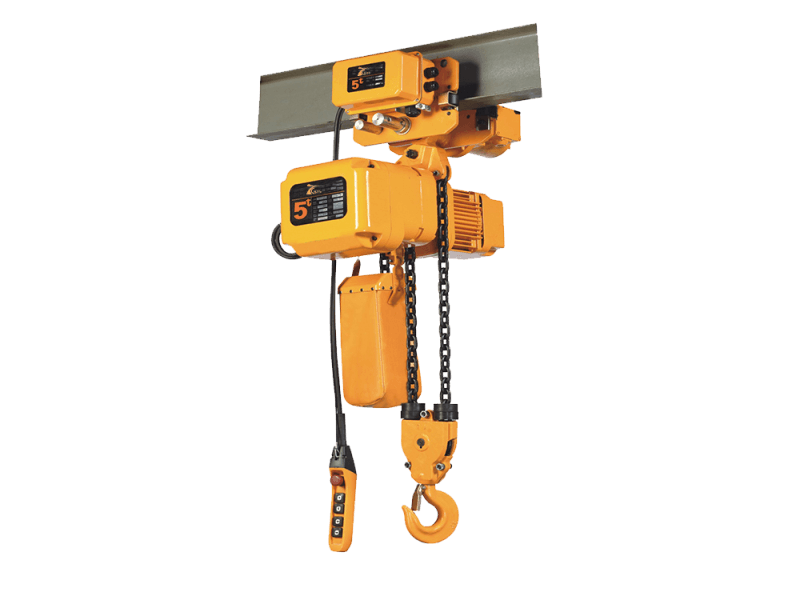

Décidez si vous avez besoin d'un palan à chaîne manuel (plus abordable, mais nécessitant beaucoup de travail) ou un palan électrique (efficace, notamment pour les tâches de levage fréquentes).

5. Caractéristiques de sécurité

Confirmer que la grue est équipée de protection contre les surcharges, antivols de roues, et interrupteurs de fin de course (dans les modèles électriques) pour assurer un fonctionnement sûr.

6. Conformité et certification

Choisissez toujours des grues conformes aux normes en vigueur. ISO, CE, ou OSHA normes de sécurité et de performance.

Un aspect souvent négligé de l’utilisation d’une grue à portique portable est pression d'appui au sol. Étant donné que la grue transfère la charge directement au sol par l'intermédiaire de ses pieds et de ses roues, le sol doit être plat, de niveau et capable de supporter le poids combiné de la grue et de la charge.

Considérations clés relatives au terrain :

• sols en béton avec une épaisseur suffisante (généralement ≥ 150 mm) sont idéales pour une utilisation en intérieur.

• Pour surfaces extérieures ou asphaltées, des renforts supplémentaires ou des coussinets de répartition de charge peuvent être nécessaires.

• Un sol irrégulier ou meuble peut entraîner risques d'instabilité ou de basculement pendant le fonctionnement.

Si le sol est faible ou non uniforme, un ingénieur en structure doit évaluer la zone avant utilisation.

Les grues à portique portables sont disponibles en manuel et électrique variantes, chacune avec des avantages distincts en fonction des besoins de l'application.

Grues manuelles sont particulièrement adaptés aux environnements où l’électricité n’est pas disponible ou aux utilisateurs soucieux de leur budget. Grues électriques sont idéales pour les opérations qui exigent rapidité, précision et efficacité.

Bien qu'étiqueté « portable », une installation correcte est essentielle pour une utilisation en toute sécurité. Voici un guide simplifié :

Processus d'installation étape par étape :

1. Déballer et inspecter :
   Vérifiez tous les composants pour détecter tout dommage ou pièce manquante.

2. Préparez la surface du sol :
   Assurez-vous que la surface est plane, propre et capable de supporter la charge.

3. Assembler les pieds de support :
   Connectez solidement les pieds et les cadres de base conformément au manuel.

4. Installer la poutre en I :
   Fixez la poutre horizontale aux pieds à l’aide de boulons ou de pinces réglables.

5. Monter le chariot et le palan :
   Installer le système de chariot et le palan sur la poutre en I.

6. Fixer les roulettes (le cas échéant) :
   Fixez et verrouillez les roues, assurant une mobilité fluide et sûre.

7. Tester le système :
   Effectuez un essai de levage en utilisant une charge légère pour vérifier l’équilibre et la fonctionnalité.

Conseil: Toujours avoir deux personnes ou plus effectuer la configuration pour la sécurité et la stabilité.

Les fabricants proposent souvent personnalisation Pour répondre à vos besoins opérationnels. Les options courantes incluent :

• Hauteur et portée réglables configurations

• Cadres pliables pour un rangement plus facile

• Roues en caoutchouc ou en polyuréthane pour différents types de revêtements de sol

• Composants antidéflagrants pour les environnements dangereux

• Finitions en acier inoxydable ou galvanisé pour environnements extérieurs ou corrosifs

• Systèmes de levage électriques intégrés avec télécommande

• Kits d'ancrage pour installations semi-fixes

• Renfort latéral en option pour plus de stabilité

Lors de la commande d'une grue, communiquez votre cas d'utilisation spécifique au fabricant ou au fournisseur pour garantir une construction adaptée.
