Tragbarer Portalkran

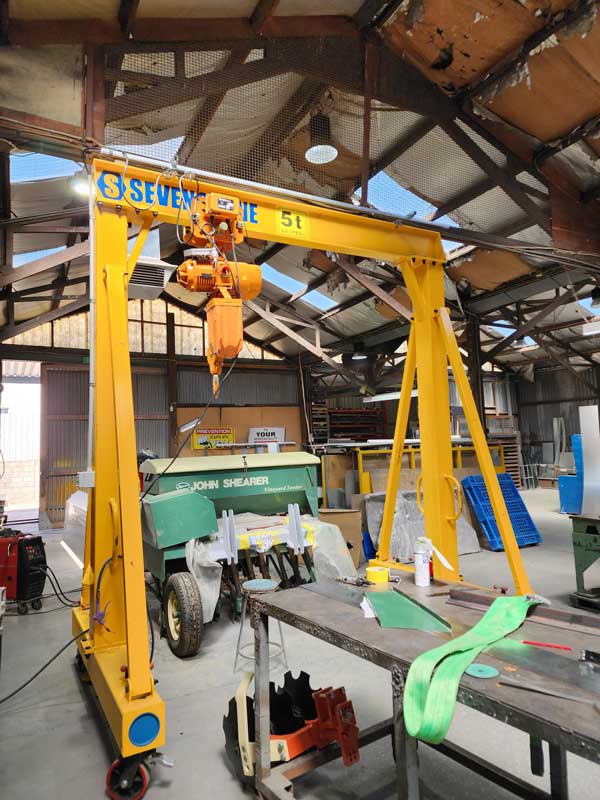

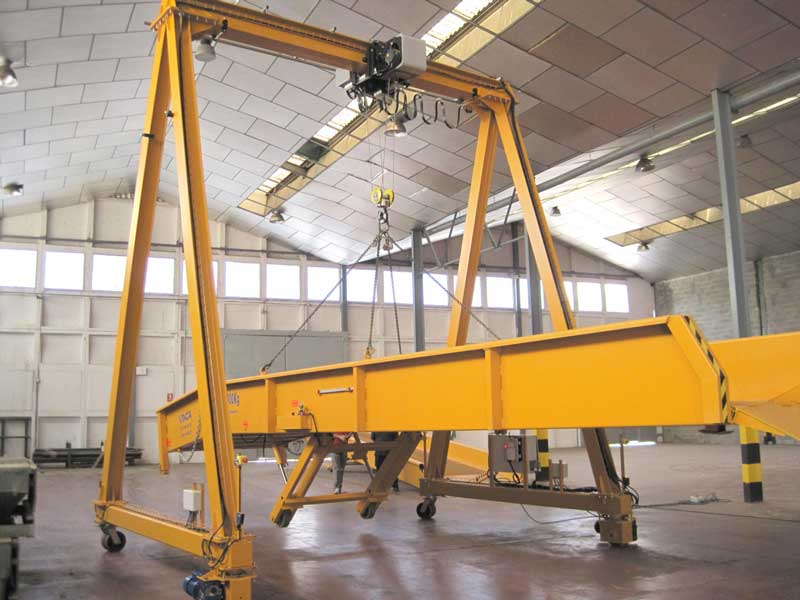

A tragbarer Portalkran ist ein leichtes, mobiles Hebegerät, das aus einem horizontalen I-Träger (auch Träger genannt), zwei vertikalen Stützbeinen und Rädern oder Rollen für die Mobilität besteht. Im Gegensatz zu stationären Portalkranen, die in großen Industrieanlagen eingesetzt werden, sind tragbare Modelle kompakt, einfach zu montieren und für leichte bis mittelschwere Hebeaufgaben ausgelegt.

Diese Krane werden häufig in Umgebungen eingesetzt, in denen eine dauerhafte Infrastruktur nicht möglich ist oder Materialien häufig zwischen verschiedenen Standorten transportiert werden müssen. Mobile Portalkrane eignen sich ideal für:

• Workshops

• Wartungsbereiche

• Baustellen

• Lagerhallen

• Be- und Entladen von LKWs

Sie werden besonders von kleinen und mittleren Unternehmen bevorzugt, da sie Erschwinglichkeit, Anpassungsfähigkeit und Vielseitigkeit.

 Das Funktionsprinzip eines tragbarer Portalkran basiert auf einfacher Physik und Maschinenbau. Der Kran nutzt Hebelwirkung und vertikale Kraft, um Lasten über einen am horizontalen Träger montierten Hebemechanismus anzuheben.

Hauptkomponenten und Funktionsweise:

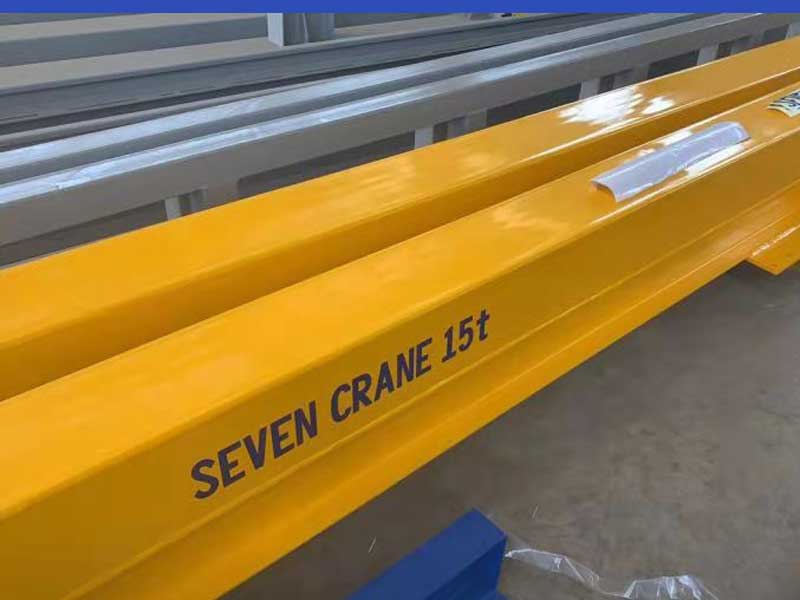

1. I-Träger (Träger):
   Die Last wird angehoben und mithilfe eines Laufkatzensystems horizontal entlang des I-Trägers bewegt.

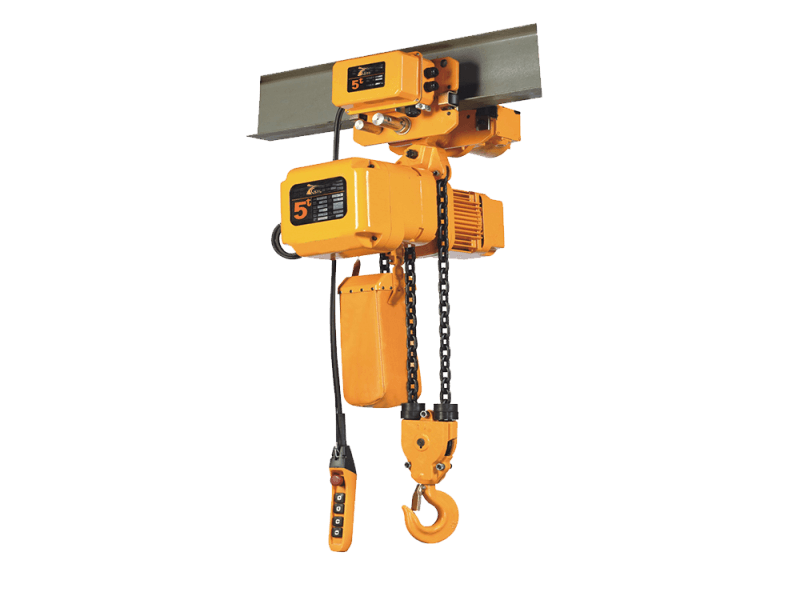

2. Laufkatze und Hebezeug:
   Die Laufkatze bewegt sich entlang des Trägers und der Hebezug (entweder manuell oder elektrisch) hebt und senkt die Last.

3. Stützbeine:
   Die Beine übertragen das Gewicht der Last auf den Boden und sorgen gleichzeitig für Stabilität.

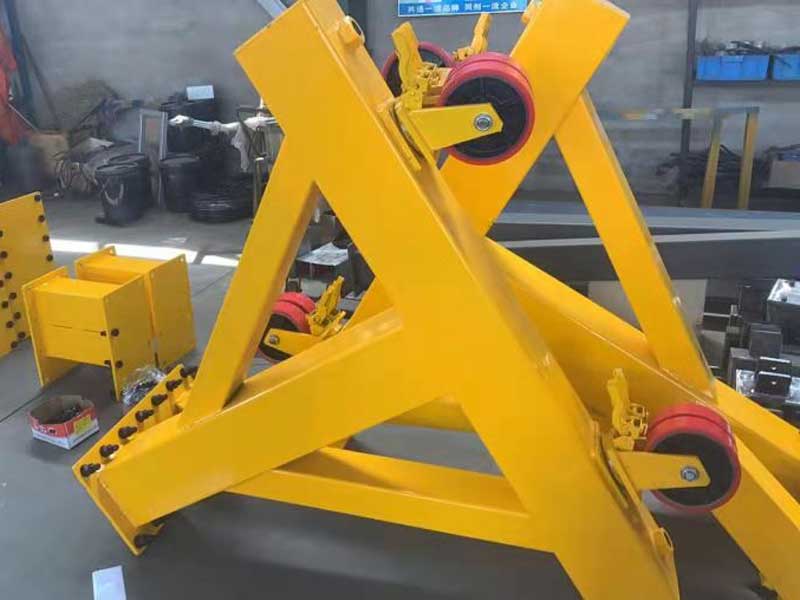

4. Rollen oder Räder:
   Dank der robusten Schwenkräder kann der Kran im Arbeitsbereich bewegt werden, was ihn ideal für Umpositionierungsaufgaben macht.

5. Bremssystem (optional):
   Feststellbare Räder oder Fußbremsen sorgen für Stabilität bei stationären Hebevorgängen.

Der Bediener steuert den Hebevorgang je nach Ausführung mit einem manuellen Kettenzug oder einem elektrischen Hebezeug. Sobald das Objekt angehoben ist, kann der Bediener die Last horizontal entlang des Trägers verschieben oder den gesamten Kran an eine andere Position versetzen.

Die Investition in einen mobilen Portalkran erfordert sorgfältige Überlegungen, um Sicherheit, Effizienz und langfristigen Wert zu gewährleisten. Hier sind die wichtigsten Faktoren, die Sie berücksichtigen sollten:

1. Tragfähigkeit

Bestimmen Sie die Maximalgewicht Sie müssen heben. Tragbare Portalkräne sind in Kapazitäten von 500 kg bis 10 Tonnen, wählen Sie also ein Modell, das Ihrer typischen Hebelast entspricht oder diese übertrifft.

2. Einstellbare Höhe und Spannweite

Wählen Sie einen Kran mit einstellbare Höhe und Spannweite Wenn Ihre Arbeitsumgebung Flexibilität erfordert. Verstellbare Kräne lassen sich an verschiedene Anwendungen und Räume anpassen und bieten so mehr Komfort.

3. Mobilität und Geländekompatibilität

Wenn der Kran häufig bewegt wird, suchen Sie nach Modellen mit hochbelastbare, feststellbare Rollen. Achten Sie bei unebenem Gelände oder im Freien darauf, dass die Räder robust genug sind, um mit der Oberfläche klarzukommen.

4. Manueller vs. elektrischer Betrieb

Entscheiden Sie, ob Sie eine manueller Kettenzug (günstiger, aber arbeitsintensiver) oder eine elektrischer Hebezeug (effizient, insbesondere bei häufigen Hebeaufgaben).

5. Sicherheitsfunktionen

Stellen Sie sicher, dass der Kran mit Überlastschutz, Radschlösser, Und Endschalter (bei Elektromodellen), um einen sicheren Betrieb zu gewährleisten.

6. Compliance und Zertifizierung

Wählen Sie immer Krane, die den relevanten ISO, CE, oder OSHA Standards für Sicherheit und Leistung.

Ein oft übersehener Aspekt der Nutzung tragbarer Portalkräne ist BodendruckDa der Kran die Last über seine Beine und Räder direkt auf den Boden überträgt, muss der Boden flach, eben und in der Lage, das kombinierte Gewicht des Krans und der Last zu tragen.

Wichtige Überlegungen zum Untergrund:

• Betonböden mit ausreichender Dicke (typischerweise ≥150 mm) sind ideal für den Innenbereich.

• Für Außen- oder Asphaltflächen, können zusätzliche Verstärkungen oder lastverteilende Polster erforderlich sein.

• Unebener oder weicher Boden kann zu Instabilitäts- oder Kippgefahr während des Betriebs.

Wenn der Boden schwach oder uneben ist, sollte ein Bauingenieur den Bereich vor der Nutzung beurteilen.

Tragbare Portalkräne kommen in Handbuch Und elektrisch Varianten, jede mit unterschiedlichen Vorteilen, je nach Anwendungsanforderungen.

Manuelle Kräne eignen sich am besten für Umgebungen, in denen kein Strom verfügbar ist, oder für preisbewusste Benutzer. Elektrische Kräne sind ideal für Vorgänge, die Geschwindigkeit, Präzision und Effizienz erfordern.

Obwohl das Gerät als „tragbar“ gekennzeichnet ist, ist die ordnungsgemäße Installation für die sichere Nutzung entscheidend. Hier ist eine vereinfachte Anleitung:

Schrittweiser Installationsprozess:

1. Auspacken und prüfen:
   Überprüfen Sie alle Komponenten auf Beschädigungen oder fehlende Teile.

2. Bodenoberfläche vorbereiten:
   Stellen Sie sicher, dass die Oberfläche eben, sauber und tragfähig ist.

3. Montieren Sie die Stützbeine:
   Verbinden Sie die Beine und Grundrahmen gemäß der Anleitung sicher.

4. Installieren Sie den I-Träger:
   Befestigen Sie den horizontalen Balken mit Schrauben oder verstellbaren Klemmen an den Beinen.

5. Montieren Sie den Wagen und das Hebezeug:
   Installieren Sie das Trolleysystem und den Hebezug auf dem I-Träger.

6. Rollen anbringen (falls zutreffend):
   Fixieren und verriegeln Sie die Räder, um eine reibungslose und sichere Mobilität zu gewährleisten.

7. Testen Sie das System:
   Führen Sie einen Testhub mit einer leichten Last durch, um Gleichgewicht und Funktionalität zu überprüfen.

Tipp: Immer haben zwei oder mehr Personen Führen Sie die Einrichtung aus Sicherheits- und Stabilitätsgründen durch.

Hersteller bieten oft Anpassung um Ihren betrieblichen Anforderungen gerecht zu werden. Zu den gängigen Optionen gehören:

• Einstellbare Höhe und Spannweite Konfigurationen

• Faltbare Rahmen zur einfacheren Lagerung

• Gummi- oder Polyurethanräder für verschiedene Bodenbeläge

• Explosionsgeschützte Komponenten für explosionsgefährdete Umgebungen

• Ausführungen in Edelstahl oder verzinktem Stahl für den Außenbereich oder korrosive Umgebungen

• Integrierte elektrische Hebesysteme mit Fernbedienung

• Verankerungssätze für halbfeste Installationen

• Optionale seitliche Verstrebung für zusätzliche Stabilität

Teilen Sie dem Hersteller oder Lieferanten bei der Bestellung eines Krans Ihren konkreten Anwendungsfall mit, um eine passende Konstruktion sicherzustellen.
