Prenosný portálový žeriav

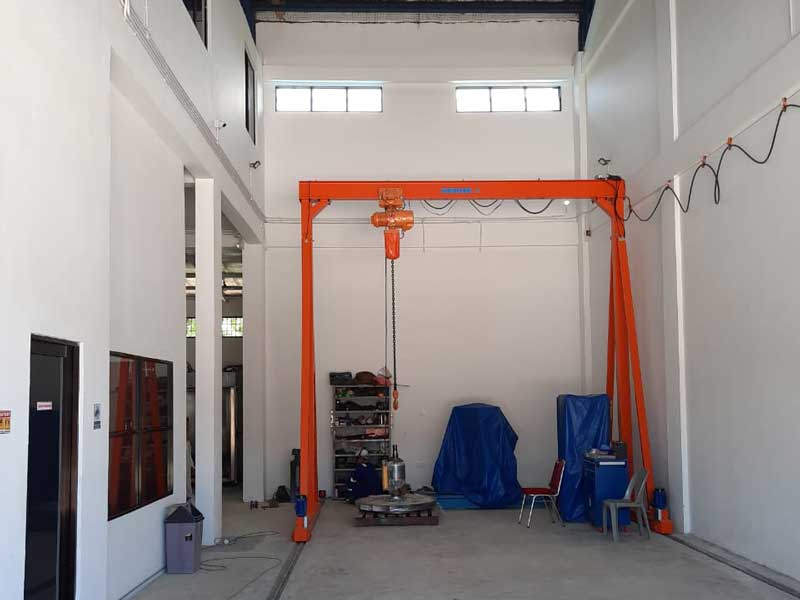

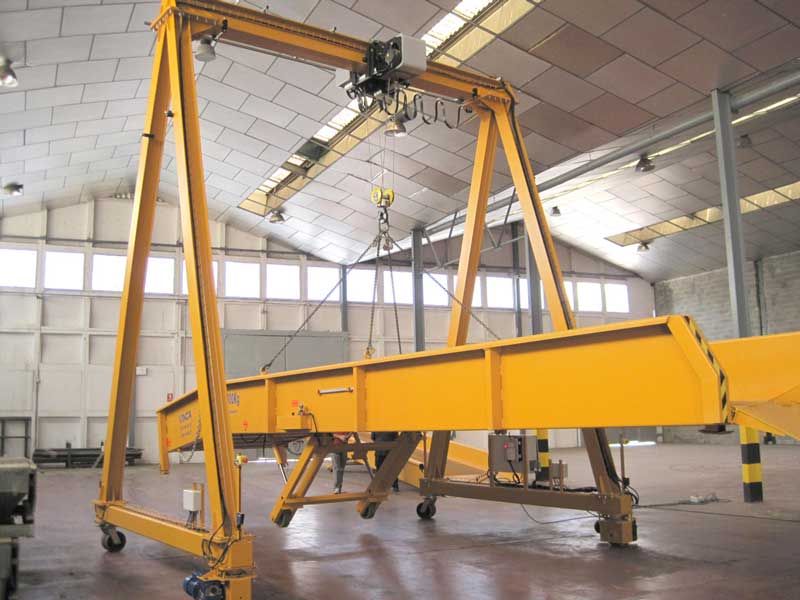

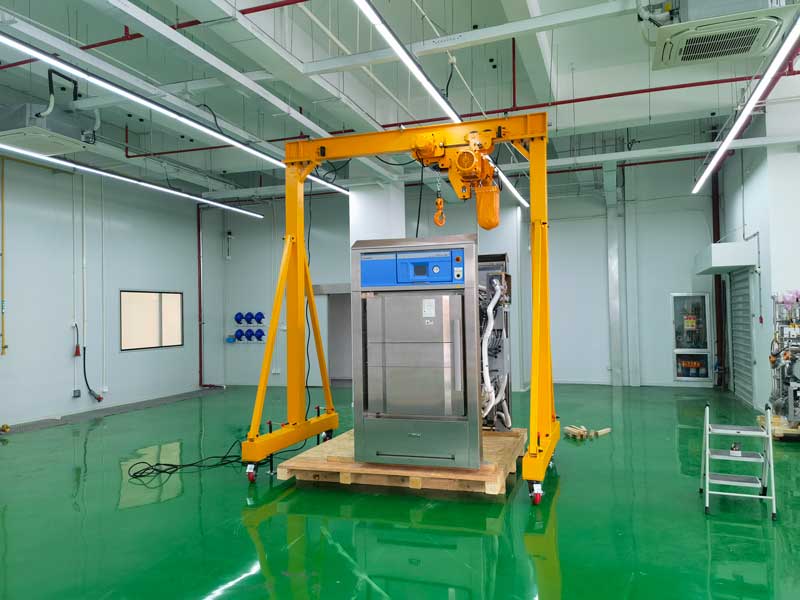

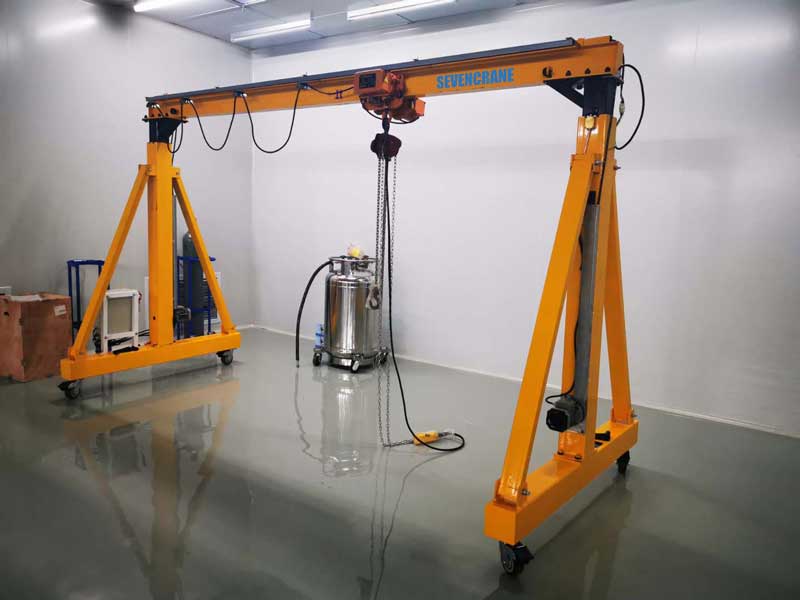

A prenosný portálový žeriav je ľahké, mobilné zdvíhacie zariadenie zložené z horizontálneho I-nosníka (nazývaného aj nosník), dvoch vertikálnych podporných nôh a koliesok alebo koliesok pre mobilitu. Na rozdiel od pevných portálových žeriavov používaných vo veľkých priemyselných zariadeniach sú prenosné modely kompaktné, ľahko sa montujú a sú určené na ľahké až stredne náročné zdvíhacie úlohy.

Tieto žeriavy sa bežne používajú v prostrediach, kde nie je možná stála infraštruktúra alebo kde je potrebné často presúvať materiály medzi rôznymi miestami. Prenosné portálové žeriavy sú ideálne pre:

• Workshopy

• Oblasti údržby

• Staviská

• Sklady

• Nakladanie a vykladanie nákladných áut

Obľubujú ich najmä malí a strední podnikatelia kvôli ich cenová dostupnosť, prispôsobivosť a všestrannosť.

 Princíp činnosti a prenosný portálový žeriav má korene v jednoduchej fyzike a strojárstve. Žeriav využíva páku a vertikálnu silu na zdvíhanie bremien prostredníctvom zdvíhacieho mechanizmu namontovaného na vodorovnom nosníku.

Kľúčové komponenty a prevádzka:

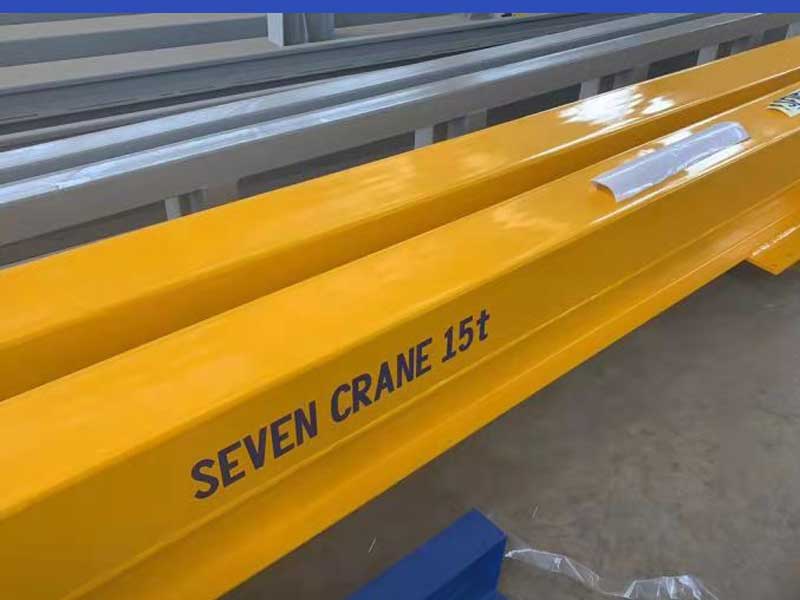

1. I-nosník (nosník):
   Náklad sa zdvíha a pohybuje sa horizontálne pozdĺž I-nosníka pomocou systému vozíkov.

2. Vozík a kladkostroj:
   Vozík sa pohybuje pozdĺž nosníka a kladkostroj – buď ručný alebo elektrický – zdvíha a spúšťa bremeno.

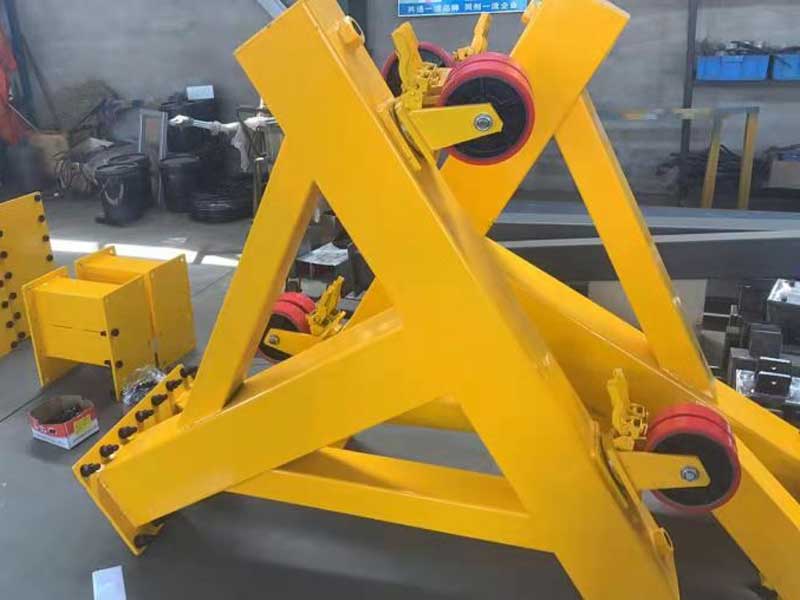

3. Podporné nohy:
   Nohy prenášajú váhu nákladu na zem pri zachovaní stability.

4. Kolieska alebo kolieska:
   Odolné otočné kolesá umožňujú pohyb žeriavu po pracovnom priestore, vďaka čomu je ideálny na premiestňovanie úloh.

5. Brzdový systém (voliteľné):
   Uzamykateľné kolesá alebo nožné brzdy zaisťujú stabilitu pri stacionárnom zdvíhaní.

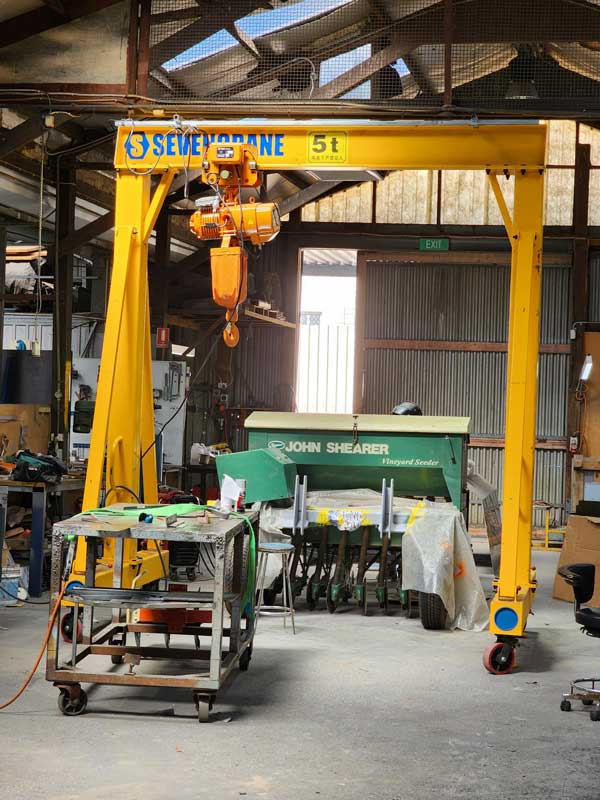

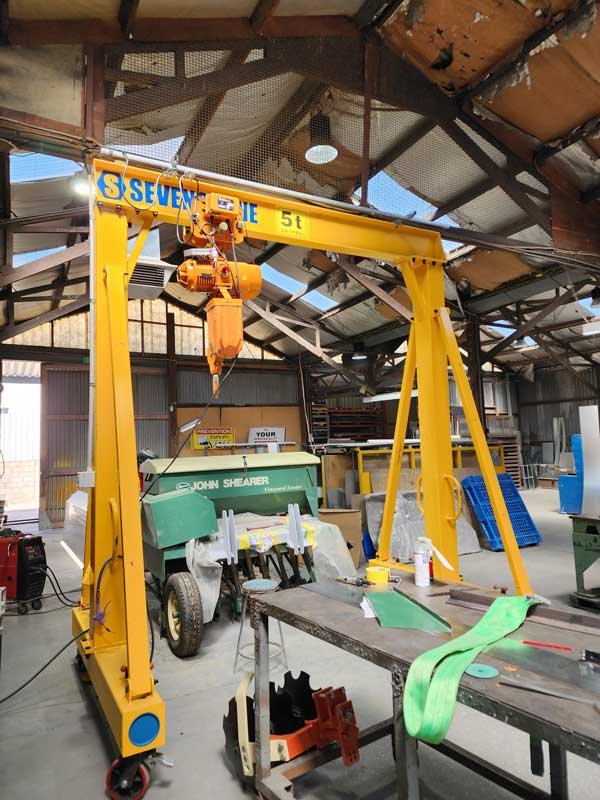

Operátor riadi zdvíhanie pomocou ručného reťazového kladkostroja alebo elektrického kladkostroja v závislosti od konštrukcie. Po zdvihnutí predmetu môže operátor pohybovať bremenom horizontálne pozdĺž nosníka alebo premiestniť celý žeriav do inej polohy.

Investícia do prenosného portálového žeriavu si vyžaduje starostlivé zváženie, aby sa zaistila bezpečnosť, efektívnosť a dlhodobá hodnota. Tu sú kľúčové faktory, ktoré by ste mali posúdiť:

1. Kapacita zdvihu

Určite maximálna hmotnosť budete musieť zdvihnúť. Prenosné portálové žeriavy sú dostupné v kapacitách od 500 kg až 10 ton, takže si vyberte model, ktorý zodpovedá alebo prekračuje vaše typické zdvíhacie zaťaženie.

2. Nastaviteľná výška a rozpätie

Vyberte si žeriav s nastaviteľná výška a rozpätie ak si vaše pracovné prostredie vyžaduje flexibilitu. Nastaviteľné žeriavy sa dajú prispôsobiť rôznym aplikáciám a priestorom, čím ponúkajú väčšie pohodlie.

3. Mobilita a kompatibilita s terénom

Ak sa bude žeriav často presúvať, hľadajte modely s robustné, uzamykateľné kolieska. V prípade nerovného terénu alebo vonkajšieho použitia sa uistite, že kolesá sú dostatočne robustné, aby zvládli povrch.

4. Manuálna vs elektrická prevádzka

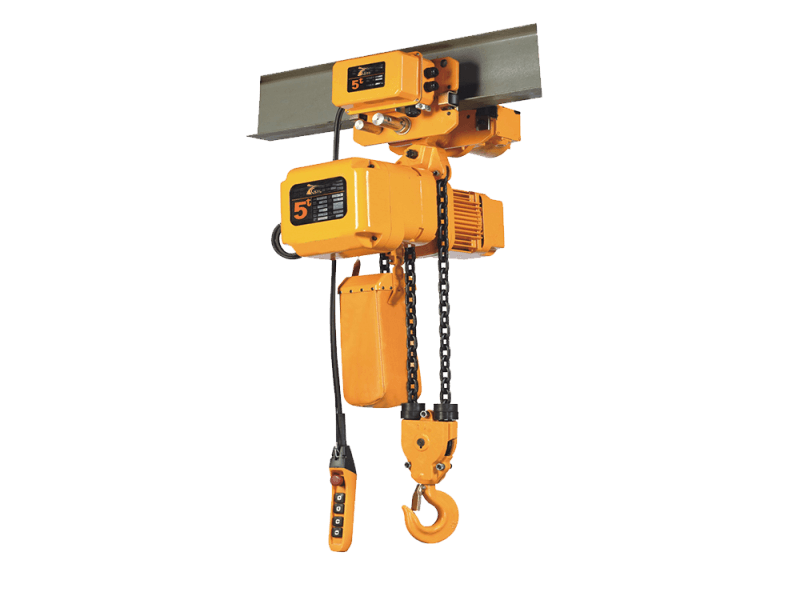

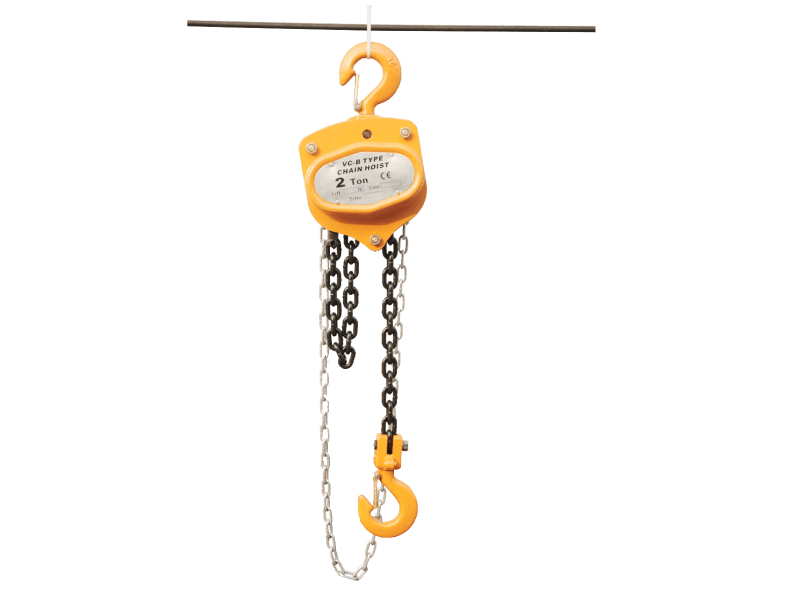

Rozhodnite sa, či potrebujete a ručný reťazový kladkostroj (dostupnejšie, ale náročné na prácu) alebo an elektrický kladkostroj (účinné, najmä pri častom zdvíhaní).

5. Bezpečnostné prvky

Skontrolujte, či je žeriav vybavený ochrana proti preťaženiu, zámky kolies, a koncové spínače (v elektrických modeloch), aby sa zabezpečila bezpečná prevádzka.

6. Súlad a certifikácia

Vždy si vyberajte žeriavy, ktoré zodpovedajú príslušným ISO, CE, alebo OSHA normy pre bezpečnosť a výkon.

Jedným z často prehliadaných aspektov používania prenosných portálových žeriavov je tlak zeme. Keďže žeriav prenáša bremeno cez nohy a kolesá priamo na podlahu, podklad musí byť ploché, rovné a schopné uniesť kombinovanú hmotnosť žeriavu a nákladu.

Hlavné úvahy:

• Betónové podlahy s dostatočnou hrúbkou (zvyčajne ≥150 mm) sú ideálne pre vnútorné použitie.

• Pre vonkajšie alebo asfaltové povrchymôžu byť potrebné dodatočné výstuže alebo podložky na rozloženie zaťaženia.

• Nerovný alebo mäkký povrch môže viesť k nestabilita alebo riziko prevrátenia počas prevádzky.

Ak je podlaha slabá alebo nerovnomerná, pred použitím by mal plochu posúdiť statik.

Prichádzajú prenosné portálové žeriavy manuál a elektrický varianty, z ktorých každá má odlišné výhody v závislosti od potrieb aplikácie.

Ručné žeriavy sú najvhodnejšie pre prostredia, kde nie je k dispozícii elektrická energia, alebo pre používateľov, ktorí dbajú na rozpočet. Elektrické žeriavy sú ideálne pre operácie, ktoré vyžadujú rýchlosť, presnosť a efektivitu.

Napriek tomu, že je označený ako „prenosný“, správna inštalácia je rozhodujúca pre bezpečné používanie. Tu je zjednodušený návod:

Inštalačný proces krok za krokom:

1. Rozbaľte a skontrolujte:
   Skontrolujte všetky komponenty, či nie sú poškodené alebo či chýbajú časti.

2. Pripravte povrch zeme:
   Uistite sa, že povrch je rovný, čistý a schopný uniesť zaťaženie.

3. Zostavte podporné nohy:
   Bezpečne pripojte nohy a základný rám podľa návodu.

4. Nainštalujte I-Beam:
   Pripevnite vodorovný nosník k nohám pomocou skrutiek alebo nastaviteľných svoriek.

5. Namontujte vozík a kladkostroj:
   Nainštalujte systém vozíka a zdvihnite na I-nosník.

6. Pripevnite kolieska (ak sú k dispozícii):
   Upevnite a zaistite kolesá, čím zaistíte plynulú a bezpečnú mobilitu.

7. Otestujte systém:
   Vykonajte skúšobný zdvih pomocou ľahkého bremena na overenie rovnováhy a funkčnosti.

Tip: Vždy mať dvoch alebo viacerých ľudí vykonajte nastavenie pre bezpečnosť a stabilitu.

Výrobcovia často ponúkajú prispôsobenie aby vyhovovali vašim prevádzkovým potrebám. Bežné možnosti zahŕňajú:

• Nastaviteľná výška a rozpätie konfigurácie

• Skladacie rámy pre jednoduchšie skladovanie

• Gumové alebo polyuretánové kolieska pre rôzne typy podláh

• Komponenty odolné proti výbuchu pre nebezpečné prostredia

• Povrchová úprava z nehrdzavejúcej ocele alebo pozinkovania pre vonkajšie alebo korozívne nastavenia

• Integrované elektrické zdvíhacie systémy s diaľkovým ovládaním

• Kotviace súpravy pre polopevné inštalácie

• Voliteľné bočné vystuženie pre dodatočnú stabilitu

Pri objednávaní žeriavu oznámte výrobcovi alebo dodávateľovi svoj konkrétny prípad použitia, aby sa zabezpečila vhodná konštrukcia.
