10 tonų strėlinis kranas laivų transportavimui laivų statykloje Bulgarijoje

Klientas, dirbantis kėlimo platformų pramonėje, neseniai užsisakė pritaikytą Jėgas kranas laivų statyklai netoli Juodosios jūros. Klientas yra tarpininkas, tiekiantis įrangą galutiniams vartotojams ir turintis aiškius reikalavimus, kaip saugiai ir efektyviai kelti laivus.

Projektui reikėjo daugiau nei standartinio krano. Klientui reikėjo 10 tonų strėlinio krano su specialia laivams skirta kėlimo sija, specifiniais kėlimo matmenimis ir patikimais komponentais iš žinomo prekės ženklo. Patvirtinę techninius duomenis, parengėme sprendimą, atsižvelgdami į realias darbo sąlygas laivų statykloje.

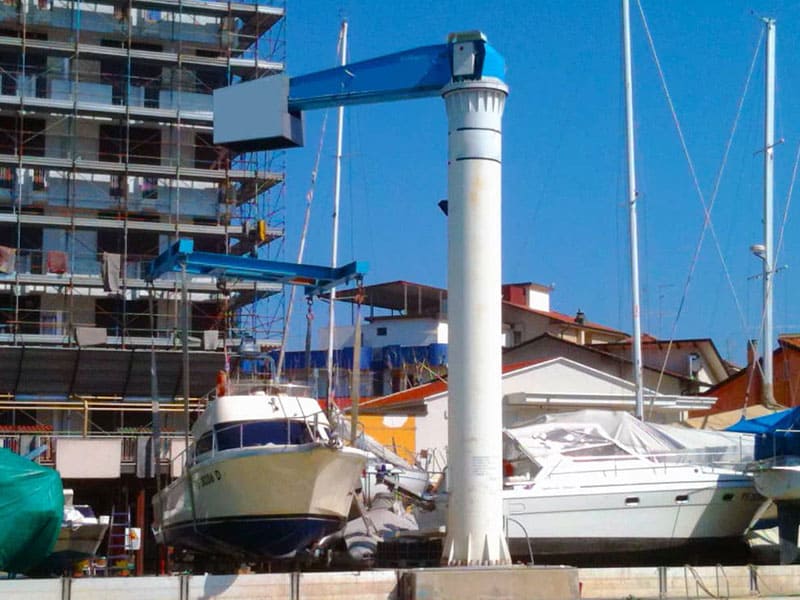

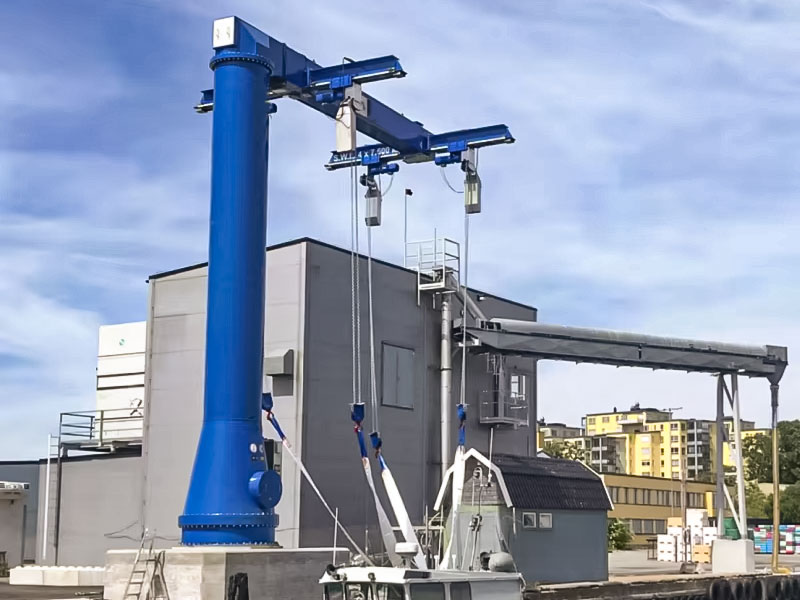

Strėlinis kranas, skirtas valčių kėlimui

Pasirinktas BZ Jėgas kranas Nominali keliamoji galia yra 10 tonų, o strėlės ilgis – 5 metrai. Nurodytas kėlimo aukštis yra 9 metrai, įskaitant 7,5 metro virš žemės ir 1,5 metro po žeme.

Kranas naudoja A5 darbinės klasės ir 380 V, 50 Hz, trifazį maitinimo šaltinį. Operatoriai gali naudoti pakabinamą valdiklį arba belaidį nuotolinio valdymo pultą, priklausomai nuo kėlimo užduoties ir savo padėties laive.

Kadangi įranga veiks arti vandens, kėlimo mechanizmas turi atitikti valties matmenis. Todėl klientas pageidavo specialios kėlimo sijos, kurios reguliuojamas ilgis būtų 2–4 metrai, o plotis – 1–2 metrai. Taip pat pridedami du kėlimo stropai.

Toks išdėstymas suteikia klientui didesnį lankstumą tvarkant skirtingo dydžio valtis. Sijos matmenis galima reguliuoti pagal apkrovą, o ne pasikliauti fiksuotu kėlimo įtaisu kiekvienam darbui.

SEW pavarų varikliai patikimam darbui

Klientas specialiai prašė SEW reduktoriai visiems reduktoriams. Šis reikalavimas buvo patvirtintas kaip techninės konfigūracijos dalis.

Kėlimo įrangai, naudojamai laivų statykloje, svarbus patikimas judėjimas ir nuoseklus veikimas. Kranas turi valdyti krovinį kontroliuojamai, leisdamas operatoriui atsargiai pozicionuoti laivą.

Klientas taip pat pageidavo geltonos spalvos ir pageidavo, kad ant krano nebūtų logotipų ar žymėjimų. Šie duomenys buvo užfiksuoti prieš gamybą, kad pagaminta įranga atitiktų kliento reikalavimus.

Sprendimas, pagrįstas realiu pritaikymu

Kėlimo sija buvo viena svarbiausių šio projekto dalių. Vien krano nominali keliamoji galia nenulemia, ar jis tinkamas valčių kėlimui. Taip pat reikia atsižvelgti į krovinio matmenis, kėlimo taškus, stropo išdėstymą ir laisvą erdvę.

Iš anksto patvirtinę šiuos reikalavimus, galėjome paruošti tinkamesnę konfigūraciją kliento laivų statyklai. Tai taip pat padėjo išsiaiškinti tiekimo apimtį prieš pradedant gamybą.

Klientams, planuojantiems panašius kėlimo darbus, tinkamai sukonfigūruotas Jėgas kranas gali suteikti specialų kėlimo tašką, nepasikliaujant didesniu bendrosios paskirties kranu kiekvienai operacijai.

Gamybos ir pristatymo tvarka

Užsakymą planuojama įvykdyti per 20 darbo dienųSiunta bus gabenama jūra pagal CIF Burgaso uostas, Bulgarija sąlygos. Mokėjimas suderinamas 50% T/T iš anksto ir 50% T/T prieš išsiuntimą.

Šis projektas parodo, kaip pritaikytas Jėgas kranas Galima pritaikyti konkrečiam pritaikymui kruopščiai parinkus krano matmenis, kėlimo siją, valdymo parinktis ir pavaros komponentus.

Šio laivų statyklos kliento tikslas buvo aiškus: gauti 10 tonų kėlimo sprendimą, kuris tiktų darbo zonai ir su tinkamais priedais galėtų pakelti laivus. Prieš gamybą patvirtinusi detales, „SEVENCRANE“ gali tiekti įrangą, kuri geriau tinka darbui, o ne tiesiog siūlyti standartinį kraną.
