Blocco a catena

• Il paranco a catena è adatto per il sollevamento di piccole attrezzature e merci su brevi distanze, con un peso di sollevamento generalmente non superiore a 50 tonnellate. Il materiale del paranco a mano è acciaio legato di alta qualità, con elevata resistenza all'usura e elevate prestazioni di sicurezza.
• Il paranco a catena è un dispositivo di sollevamento portatile, facilmente azionabile manualmente tramite una catena. È adatto per l'uso in fabbriche, miniere, aziende agricole, cantieri edili, banchine, moli e magazzini per l'installazione di attrezzature, nonché per il carico e lo scarico di merci. È particolarmente indicato per lavori di sollevamento all'aperto e in luoghi privi di alimentazione elettrica.
• Il paranco a catena può essere fissato a un carrello di qualsiasi tipo come paranco a catena mobile. È adatto per sistemi di trasporto aereo monorotaia, gru a mano e gru a bandiera.
• Il paranco a catena manuale SEVENCRANE è una soluzione di sollevamento robusta e affidabile, progettata per un'ampia gamma di applicazioni industriali e commerciali. Con capacità di sollevamento da 0,5 a 30 tonnellate, è ideale per applicazioni in cui l'elettricità non è disponibile o dove si preferisce un paranco economico e a bassa manutenzione. Realizzato con ingranaggi lavorati con precisione e materiali resistenti, il paranco a catena garantisce un funzionamento fluido, maggiore sicurezza e una lunga durata.

✎Design compatto e leggero

Il paranco a catena presenta una struttura compatta e dimensioni minime, che lo rendono estremamente portatile e facile da trasportare, anche in spazi ristretti o sopraelevati. Ideale per operazioni mobili o per l'uso sul campo, riduce al minimo l'affaticamento dell'operatore durante l'installazione e lo spostamento.

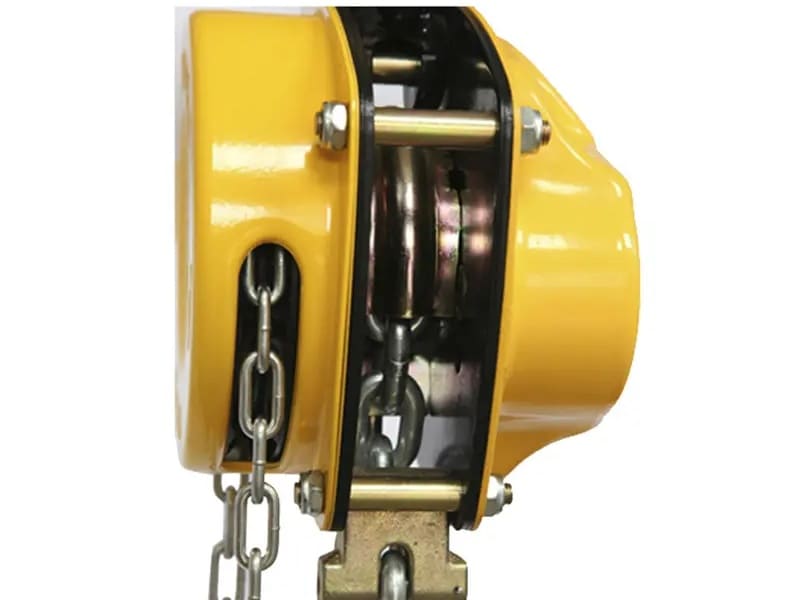

✎Costruzione interamente in acciaio per la massima durata

Realizzato in acciaio di alta qualità, il corpo del paranco è costruito per resistere a un uso industriale intensivo. Le robuste coperture in acciaio sono resistenti agli urti e proteggono i componenti interni da danni dovuti a cadute, movimentazione brusca o ambienti difficili.

✎Design innovativo per arricciare la catena a mano

L'esclusivo meccanismo di avvolgimento consente alla catena di entrare agevolmente nella ruota dentata da diverse angolazioni, garantendo un funzionamento uniforme anche in posizioni scomode o spazi ristretti. Questo riduce gli inceppamenti e consente un sollevamento flessibile ed efficiente.

✎Catena di carico ad alta resistenza di grado 80

Dotata di una catena di carico in lega di acciaio di grado 80 di alta qualità, rivestita in ossido nero per una maggiore resistenza alla corrosione. Questa catena è progettata per offrire un'estrema resistenza alla trazione, riducendo il rischio di allungamento o rottura sotto carichi pesanti.

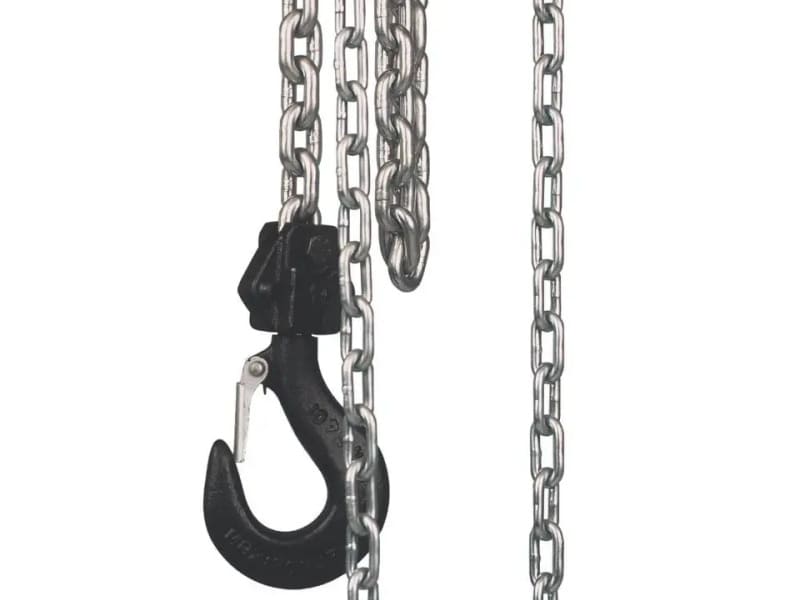

✎Ganci in lega di acciaio forgiato industriale

Sia i ganci superiori che quelli inferiori sono realizzati in acciaio legato forgiato e ruotano di 360 gradi per facilitare il montaggio e l'allineamento del carico. I ganci sono progettati per allungarsi leggermente in caso di sovraccarico, fungendo da sistema di allarme integrato per prevenire guasti improvvisi e migliorare la sicurezza in cantiere.

✎Cuscinetti a rulli sigillati ad alte prestazioni

Dotato di cuscinetti di precisione sigillati nel meccanismo di trasmissione per garantire una rotazione fluida e stabile con un attrito minimo. Questi cuscinetti migliorano significativamente l'efficienza meccanica e prolungano la durata operativa del paranco.

✎Test di carico certificati per la garanzia

Ogni unità viene testata individualmente per una capacità di carico nominale di 150% prima della spedizione. Un certificato di prova di carico viene fornito con ogni paranco per garantire la qualità del prodotto, le prestazioni e la conformità di sicurezza agli standard internazionali.

✎Funzionamento fluido con il minimo sforzo

Progettato per un facile utilizzo manuale, il paranco richiede una forza di trazione leggera per sollevare anche carichi pesanti. Gli ingranaggi ottimizzati e la trasmissione a catena consentono un sollevamento stabile e costante senza scossoni, rendendolo ideale per lavori di precisione.

✎Sistema frenante a doppio cricchetto

Il meccanismo frenante a doppio nottolino integrato garantisce maggiore sicurezza e affidabilità nella tenuta del carico. In caso di guasto di un nottolino, il secondo funge da riserva ridondante per trattenere il carico in modo sicuro, offrendo una protezione aggiuntiva durante i sollevamenti critici.

✎ Certificato CE per gli standard europei

Questo paranco a catena è conforme ai requisiti di marcatura CE, garantendo il rispetto delle normative europee in materia di sicurezza, salute e tutela ambientale. È adatto ai mercati che richiedono la conformità CE e riflette un impegno per la qualità.

✎Compatibilità opzionale con il carrello sopraelevato

Per migliorare la mobilità lungo le travi, il paranco a catena può essere dotato di un carrello aereo manuale o a cremagliera. Questo optional facilita il posizionamento laterale del carico, soprattutto in officine, magazzini o linee di produzione con strutture a I.

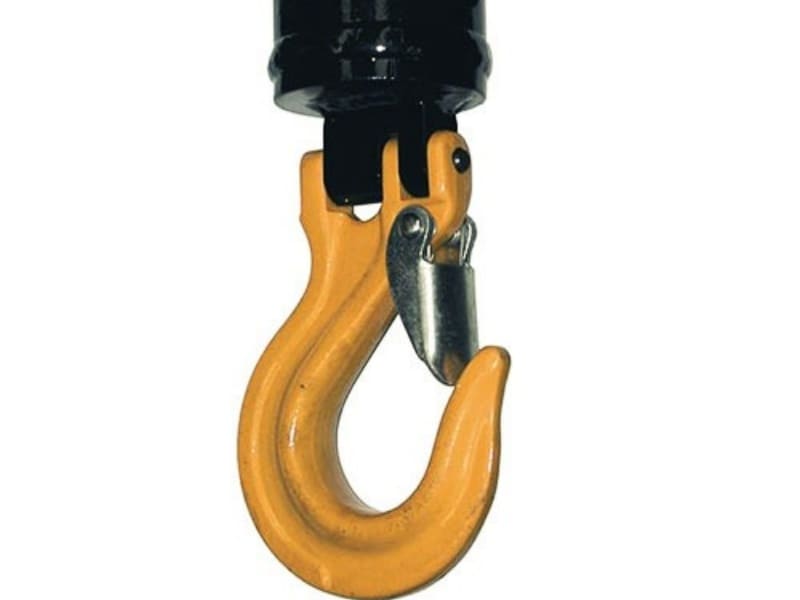

• Gancio: ganci in acciaio legato forgiato. I ganci industriali ruotano di 360 gradi per facilitare l'installazione. I ganci si allungano lentamente per indicare una situazione di sovraccarico, aumentando la sicurezza del cantiere.

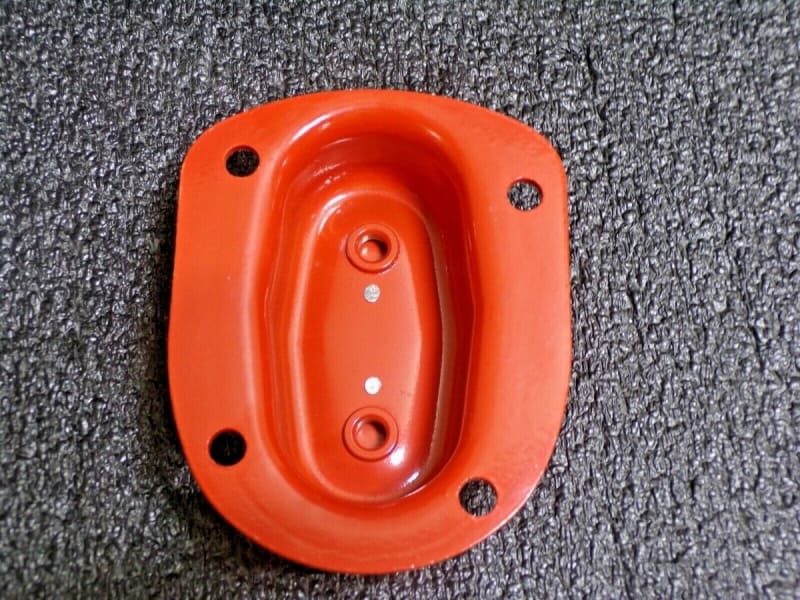

• Spray: la finitura della piastra è una verniciatura elettroforetica che protegge dall'umidità; la verniciatura della carrozzeria è realizzata con una tecnologia speciale per garantire un colore duraturo.
• Struttura interamente in acciaio: coperture resistenti agli urti che garantiscono durata e protezione.
• Alimentazione a catena arricciata: design esclusivo con arricciatura: questa caratteristica consente alla catena manuale di alimentarsi direttamente nella ruota dentata da diverse direzioni e angolazioni.
• Catena G80: catena di carico di grado 80 per una maggiore durata. Testata con carico fino a 150% di capacità e certificata.

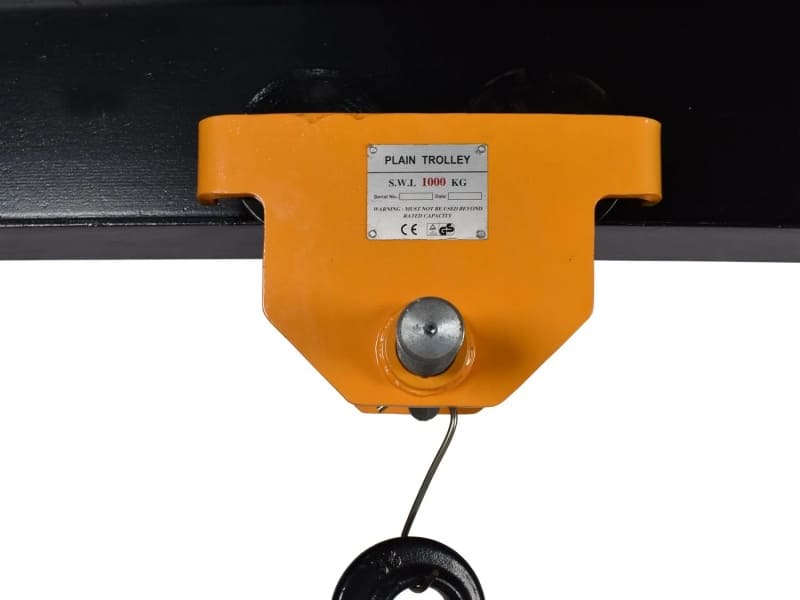

• Carrello dal design esclusivo: struttura unica che riduce la distanza tra il corpo macchina e i cingoli, utilizzabile per operare in edifici di proprietà pubblica o per erigere temporaneamente edifici industriali.



















I paranchi a catena SEVENCRANE vengono utilizzati in una varietà di settori, tra cui:

• Manutenzione aerospaziale e aeronautica: sollevamento e posizionamento precisi dei componenti durante l'ispezione e la riparazione degli aeromobili.
• Edilizia e infrastrutture: ideale per il sollevamento verticale di utensili pesanti, casseforme o travi in acciaio nei cantieri.
• Settore minerario ed energetico: sufficientemente robusti da resistere a condizioni difficili e garantire un sollevamento affidabile nel sottosuolo o sulle piattaforme.
• Cantieri navali e porti: utilizzati per la movimentazione delle attrezzature di coperta, l'installazione dei macchinari e il fissaggio del carico.
• Magazzinaggio generale: uno strumento di sollevamento conveniente per sollevare stampi, motori e contenitori pesanti.

1. Dopo l'uso, il blocco catena deve essere pulito e rivestito con grasso antiruggine e conservato in un luogo asciutto per evitare che il paranco manuale venga inumidito, arrugginito e corroso.
2. La manutenzione e la revisione devono essere eseguite da personale professionista con il meccanismo di sollevamento. Pulire le parti del paranco con cherosene, aggiungere grasso per lubrificare gli ingranaggi e le parti dei cuscinetti.
3. Dopo la pulizia e la manutenzione, il paranco dovrà effettuare una prova a vuoto per garantire il normale funzionamento e una frenata affidabile prima dell'uso.
4. La superficie di attrito del freno deve essere mantenuta pulita. Le parti dei freni devono essere controllate frequentemente per evitare guasti ai freni.
5. Per facilitare la manutenzione e lo smontaggio, un collegamento della catena manuale è una catena aperta (non è consentita la chiusura completa).
