Lodní otočný jeřáb

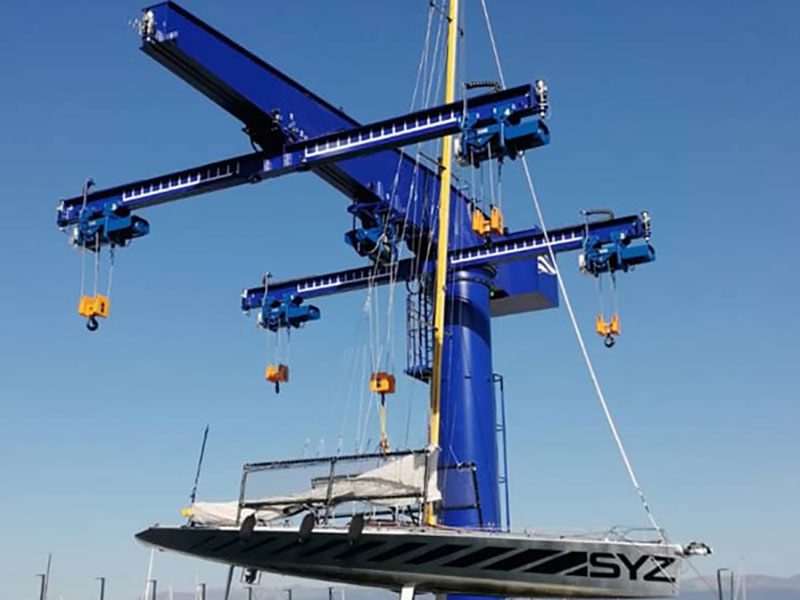

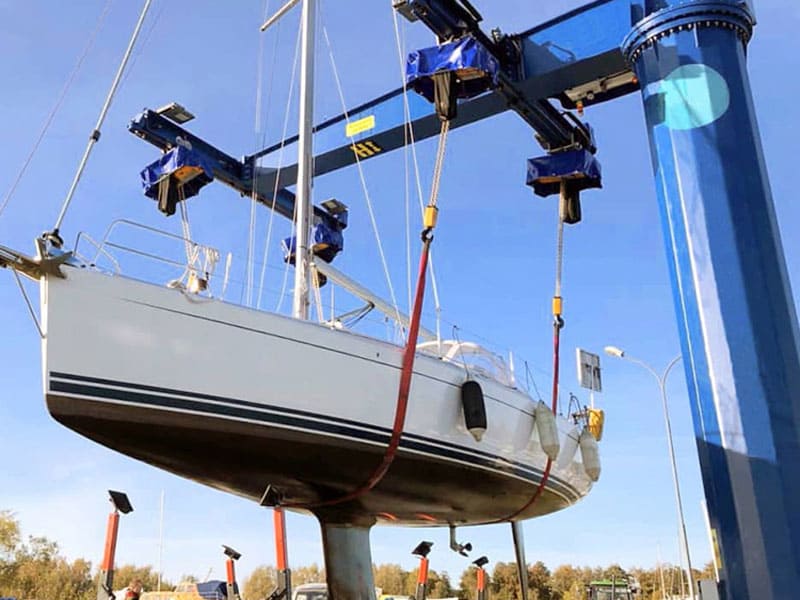

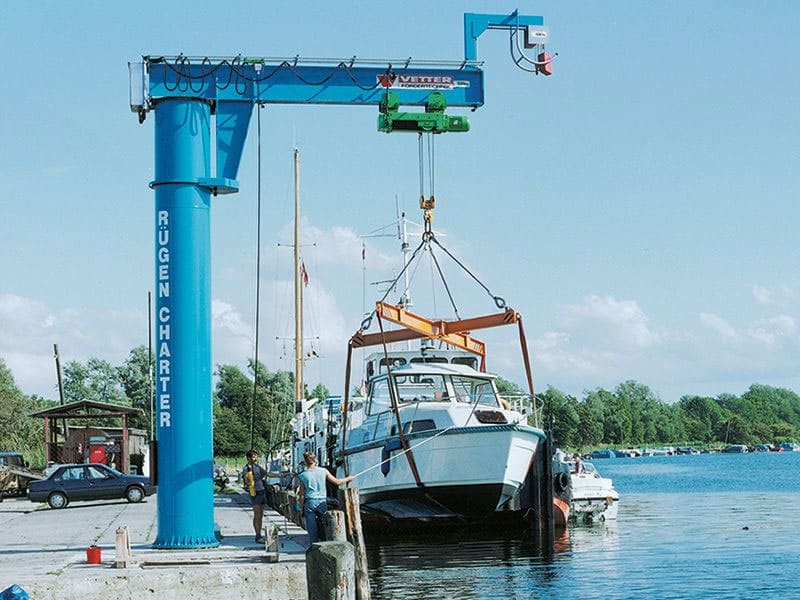

Lodní výložníkový jeřáb je typ zvedacího zařízení speciálně navrženého pro manipulaci s čluny a námořními náklady. Tyto jeřáby se obvykle instalují v docích, přístavech nebo dokonce na palubě plavidel a využívají horizontální rameno ke zvedání, spouštění a otáčení plavidel nebo těžkých námořních součástí. Na rozdíl od velkých přístavních jeřábů jsou lodní výložníkové jeřáby obvykle kompaktní a lze je ovládat buď ručně, nebo elektricky v závislosti na zatížení a aplikaci. Jejich kompaktní design a účinnost je činí nepostradatelnými pro úkoly, jako je spouštění člunů, vyprošťování, údržba a přeprava nákladu. Primárním cílem je poskytnout bezpečnou, pohodlnou a prostorově efektivní manipulaci s nákladem v námořním prostředí.

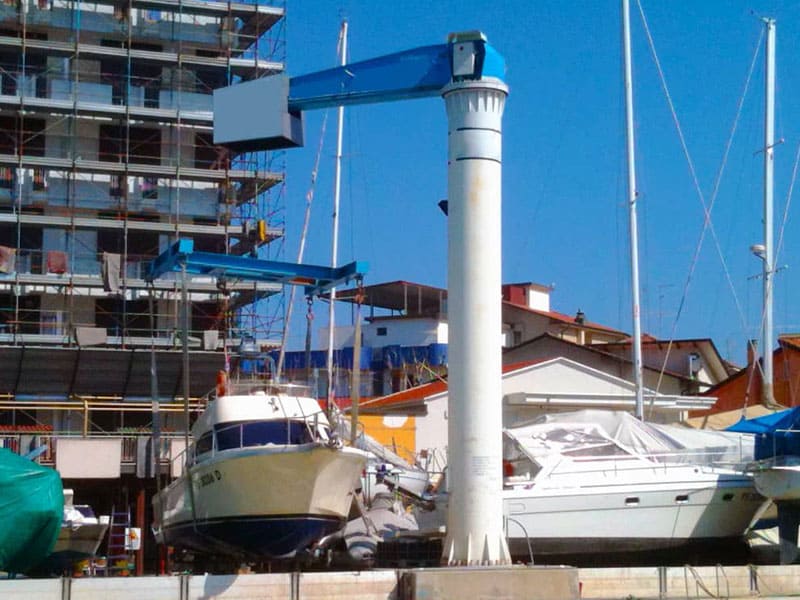

Lodní výložníkové jeřáby se konstrukčně skládají ze svislého stožáru (sloup), vodorovného ramena výložníku (výložníku), otočného mechanismu a zvedacího mechanismu, jako je elektrický nebo ruční kladkostroj. Stožár je bezpečně připevněn k doku nebo plavidlu a podpírá rameno výložníku, které se může typicky otáčet mezi 180° a 360°. Kladkostroj, který běží podél ramene výložníku, je zodpovědný za zvedání a spouštění nákladu.

Princip fungování je založen na rotačním a vertikálním pohybu. Jeřábník používá buď ruční ovládání, nebo elektrický ovládací systém k pohybu břemene horizontálně podél výložníku a vertikálně pomocí kladkostroje. To umožňuje přesné umístění lodí nebo nákladu. Základní konstrukce musí být robustní a odolná proti korozi, aby vydržela drsné mořské prostředí.

Při výběru lodního otočného jeřábu je kvalita rozhodující pro zajištění výkonu a životnosti. Některé z definujících funkcí zahrnují:

Odolnost proti korozi

Mořské prostředí je známé korozí způsobenou slanou vodou. Vysoce kvalitní jeřáby jsou vyrobeny z nerezové oceli, hliníkových slitin nebo žárově pozinkované oceli.

Rotační rozsah

Dobrý jeřáb by měl nabízet široký úhel natočení (ideálně 360°) pro maximální flexibilitu při manipulaci s břemeny.

Kapacita zatížení

V závislosti na zamýšleném použití by měl jeřáb pohodlně zvládnout 500 kg až několik tun. Přetížení je hlavním rizikovým faktorem.

Mobilita kladkostroje

Schopnost plynule pohybovat kladkostrojem po výložníku zvyšuje provozní všestrannost.

Snadná instalace a přenositelnost

Mnoho jeřábů se nyní dodává s modulárními základnami a možnostmi montáže pro trvalé i dočasné použití.

Bezpečnostní prvky

Patří mezi ně tlačítka nouzového zastavení, omezovače zatížení, mechanismy proti kývání a brzdové systémy.

Než investujete do lodního jeřábu, zvažte následující aspekty:

** Účel a frekvence použití**: Používáte ho pro sezónní manipulaci s lodí nebo každodenní provoz? Časté používání vyžaduje robustnější funkce.

**Dostupnost místa**: Vyhodnoťte prostor v doku a světlou výšku. Některé jeřáby nabízejí skládací ramena pro stísněné prostory.

**Hmotnost a velikost nákladu**: Vyberte si model, který bezpečně zvládne vaši nejtěžší loď nebo vybavení.

**Zdroj napájení**: Vyberte si mezi manuálními, elektrickými nebo hydraulickými modely v závislosti na velikosti nákladu a dostupných sítích.

**Rozpočet a náklady na údržbu**: Počáteční náklady, instalační poplatky a dlouhodobá údržba by měly být zváženy, aby se zajistilo, že se vejdou do vašeho provozního rozpočtu.

Instalace lodního otočného jeřábu může být jednoduchá, pokud je provedena správně. Zde je návod krok za krokem:

1. **Příprava místa**: Vyberte si stabilní část doku s železobetonovou nebo ocelovou konstrukcí. Změřte vůli a přístup.

2. **Nastavení nadace**: Vyvrtejte otvory pro kotevní šrouby a v případě potřeby nainstalujte chemické kotvy. Před utažením šroubů vyrovnejte základní desku.

3. **Namontujte stožár**: Bezpečně umístěte vertikální sloupek. Ujistěte se, že je dokonale kolmý pomocí vodováhy.

4. **Připojte rameno ramene**: S pomocí nainstalujte vodorovné rameno na stožár a vyrovnejte všechny spoje a čepy podle pokynů výrobce.

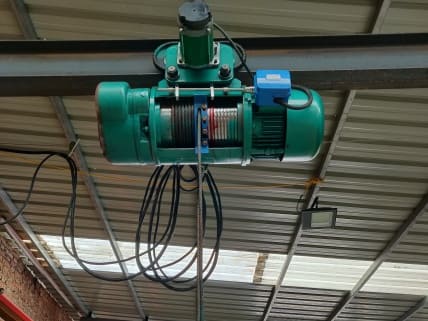

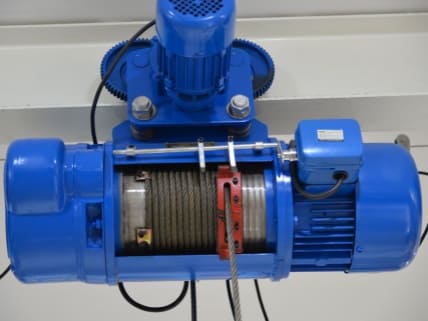

5. **Nainstalujte kladkostroj**: Namontujte elektrický nebo ruční kladkostroj a vyzkoušejte jeho pohyb podél výložníku.

6. **Připojte napájení a ovládací prvky**: Pokud používáte elektrický jeřáb, připojte napájecí zdroj a ověřte napětí a izolaci.

7. **Testování zátěže a kalibrace**: Proveďte zkušební zdvih se jmenovitým zatížením, abyste zajistili bezpečnost a funkčnost.

8. **Konečná kontrola**: Zkontrolujte všechny šrouby, svary a mechanismy. Namažte pohyblivé části a zajistěte kabeláž.

Pro zajištění dlouhé životnosti a bezpečného provozu vašeho jeřábu je zásadní pravidelná údržba:

**Denní údržba:**
– Zkontrolujte, zda kabely, kladkostroje a spoje nevykazují viditelné opotřebení nebo rez.
– Očistěte veškerou nahromaděnou sůl nebo nečistoty čistou vodou.
– Otestujte funkčnost zvedáku a nouzového zastavení.
– U hydrauliky zkontrolujte, zda nedochází k úniku kapaliny.

**Měsíční údržba:**
– Namažte všechny pohyblivé spoje a dráhu kladkostroje.
– Zkontrolujte elektrická připojení a řídicí systémy.
– Utáhněte kotevní šrouby a konstrukční spoje.
– Proveďte úplnou provozní zkoušku se zkušební zátěží.
– Vyměňte opotřebované součásti, jako jsou háky nebo kladky.

1. **Jaká je typická nosnost?**
– Většina lodních výložníkových jeřábů dokáže zvednout od 250 kg do 5 000 kg.

2. **Může otočit celý kruh?**
– Některé modely umožňují otáčení o 360°, jiné nabízejí 180°–220°.

3. **Jaký materiál je nejlepší pro námořní použití?**
– Nerezová ocel a žárově pozinkovaná ocel nabízejí nejlepší odolnost proti korozi.

4. **Je k instalaci nutný základ?**
– Ano, pro stabilní montáž je potřeba pevná betonová nebo vyztužená plošina.

5. **Jaké bezpečnostní prvky bych měl hledat?**
– Hledejte omezovače přetížení, nouzové zastavení, háky proti pádu a ovládací prvky odolné proti povětrnostním vlivům.

6. **Jak dlouhá je životnost?**
– Při správné péči může lodní jeřáb vydržet 10–15 let.

7. **Lze jej nainstalovat na plovoucí dok?**
– Pouze v případě, že má dok dostatečné strukturální vyztužení a zátěž.

8. **Jsou k dispozici vlastní modely?**
– Ano, můžeme nabídnout vlastní výšku, délku výložníku a možnosti montáže.
