Přenosný portálový jeřáb

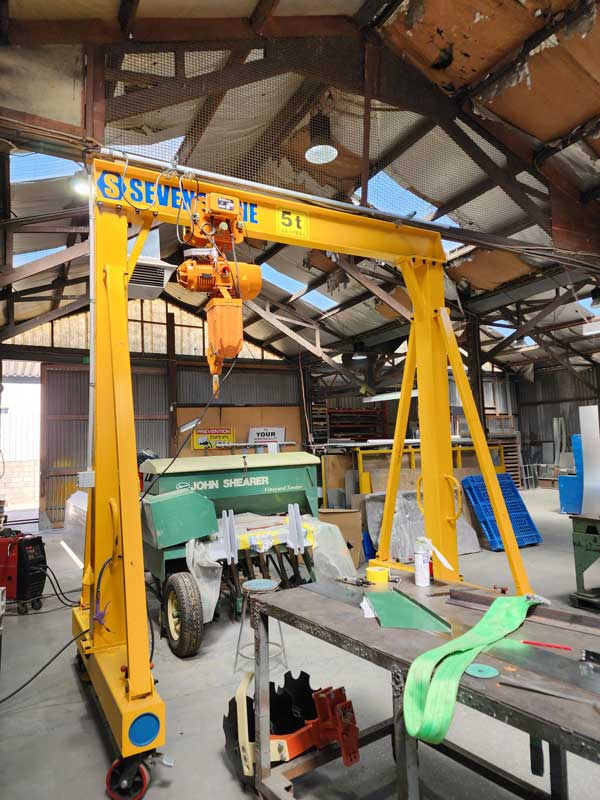

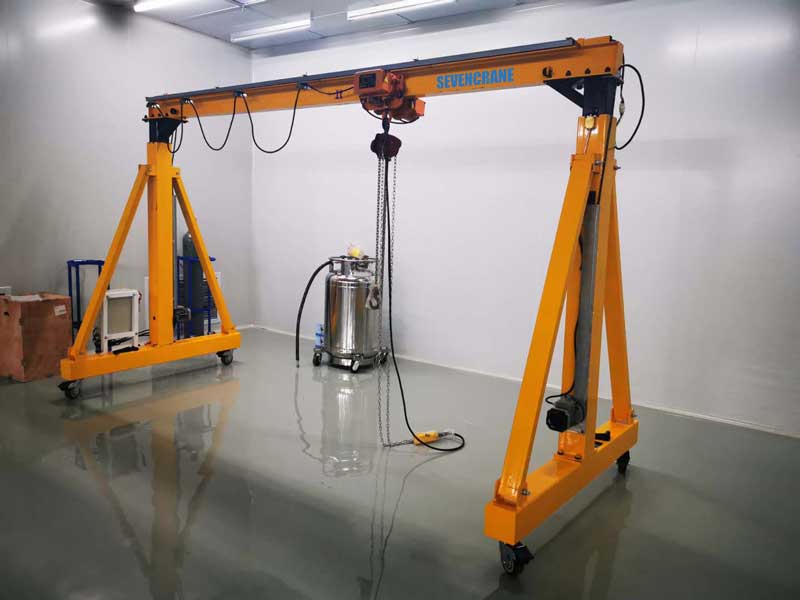

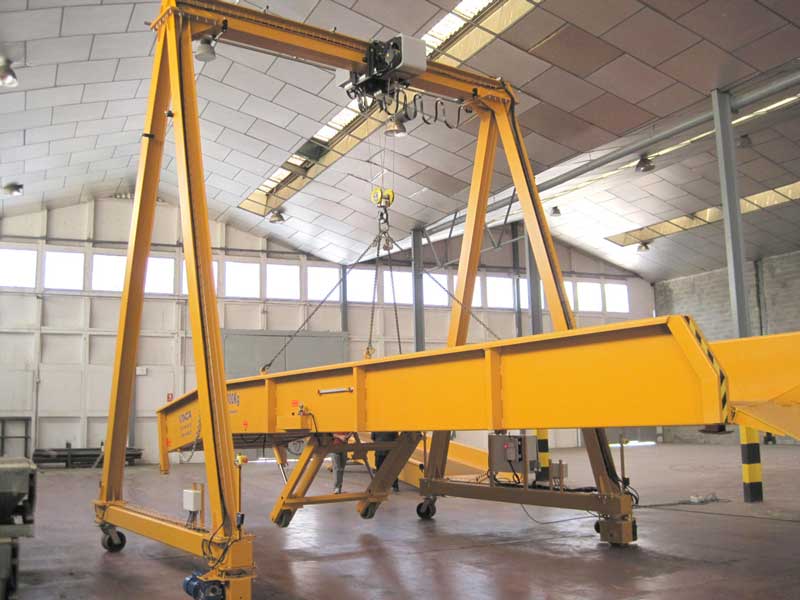

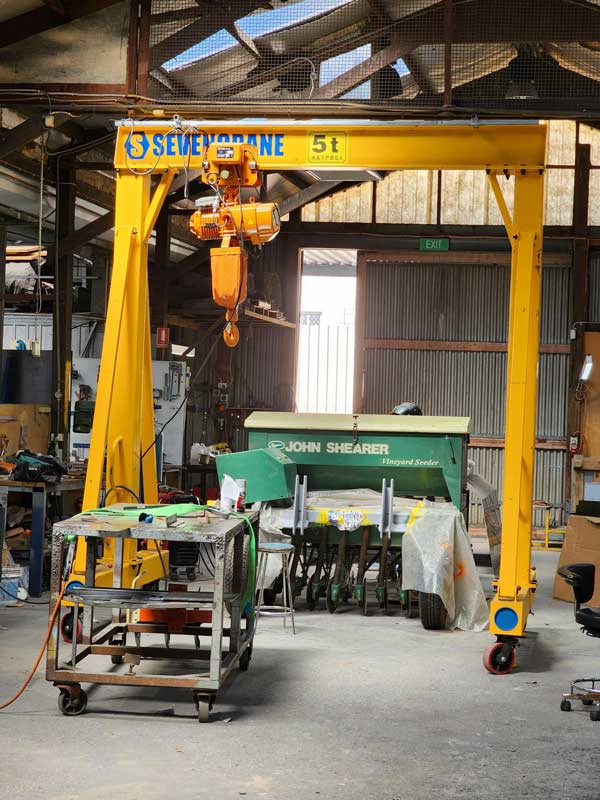

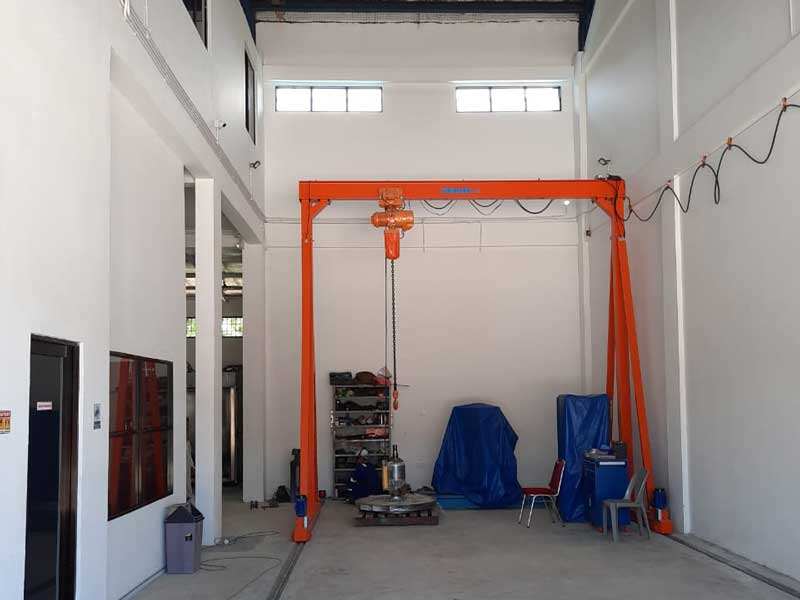

A přenosný portálový jeřáb je lehké, mobilní zvedací zařízení složené z horizontálního I-nosníku (nazývaného také nosník), dvou vertikálních podpěrných nohou a kol nebo koleček pro mobilitu. Na rozdíl od pevných portálových jeřábů používaných ve velkých průmyslových zařízeních jsou přenosné modely kompaktní, snadno se montují a jsou určeny pro lehké až středně těžké zvedací úlohy.

Tyto jeřáby se běžně používají v prostředích, kde není možná stálá infrastruktura nebo kde je třeba často přemisťovat materiály mezi různými místy. Přenosné portálové jeřáby jsou ideální pro:

• Workshopy

• Oblasti údržby

• Staveniště

• Sklady

• Nakládka a vykládka kamionů

Jsou zvýhodňovány zejména malými a středními podniky kvůli jejich cenová dostupnost, přizpůsobivost a všestrannost.

 Princip práce a přenosný portálový jeřáb má kořeny v jednoduché fyzice a strojírenství. Jeřáb využívá páku a vertikální sílu ke zvedání břemen prostřednictvím zvedacího mechanismu namontovaného na vodorovném nosníku.

Klíčové komponenty a provoz:

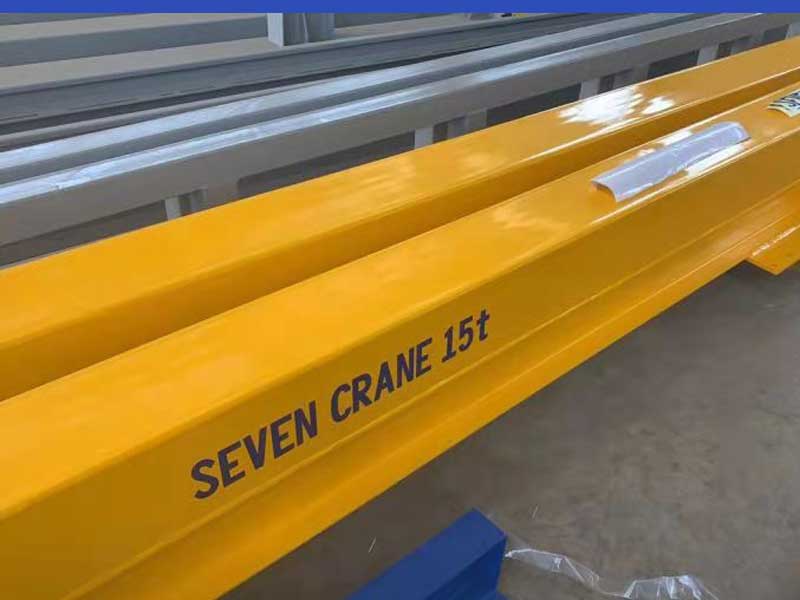

1. I-Beam (nosník):
   Náklad se zvedne a posouvá vodorovně podél nosníku I pomocí systému vozíků.

2. Vozík a kladkostroj:
   Vozík se pohybuje po nosníku a kladkostroj – ruční nebo elektrický – zvedá a spouští náklad.

3. Podpůrné nohy:
   Nohy přenášejí váhu nákladu na zem při zachování stability.

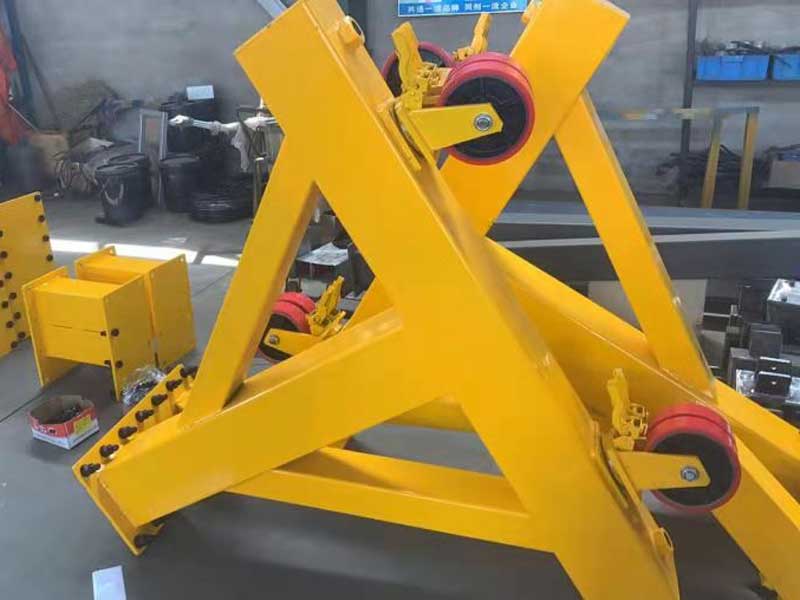

4. Kolečka nebo kolečka:
   Robustní otočná kola umožňují pohyb jeřábu po pracovním prostoru, takže je ideální pro přemisťování.

5. Brzdový systém (volitelné):
   Uzamykatelná kolečka nebo nožní brzdy zajišťují stabilitu při stacionárním zvedání.

Obsluha ovládá zdvih pomocí ručního řetězového kladkostroje nebo elektrického kladkostroje, v závislosti na provedení. Jakmile je předmět zvednut, může operátor pohybovat břemenem vodorovně podél nosníku nebo přemístit celý jeřáb do jiné polohy.

Investice do přenosného portálového jeřábu vyžaduje pečlivé zvážení, aby byla zajištěna bezpečnost, účinnost a dlouhodobá hodnota. Zde jsou klíčové faktory, které byste měli posoudit:

1. Kapacita zdvihu

Určete maximální hmotnost budete muset zvednout. Přenosné portálové jeřáby jsou k dispozici v kapacitách od 500 kg až 10 tun, vyberte si tedy model, který odpovídá nebo překračuje vaši typickou nosnost.

2. Nastavitelná výška a rozpětí

Vyberte si jeřáb s nastavitelná výška a rozpětí pokud vaše pracovní prostředí vyžaduje flexibilitu. Nastavitelné jeřáby lze přizpůsobit různým aplikacím a prostorům, což nabízí větší pohodlí.

3. Mobilita a kompatibilita s terénem

Pokud se bude jeřáb často přesouvat, vyhledejte modely s odolná, uzamykatelná kolečka. Pro nerovný terén nebo venkovní použití se ujistěte, že jsou kola dostatečně robustní, aby zvládla povrch.

4. Ruční vs elektrický provoz

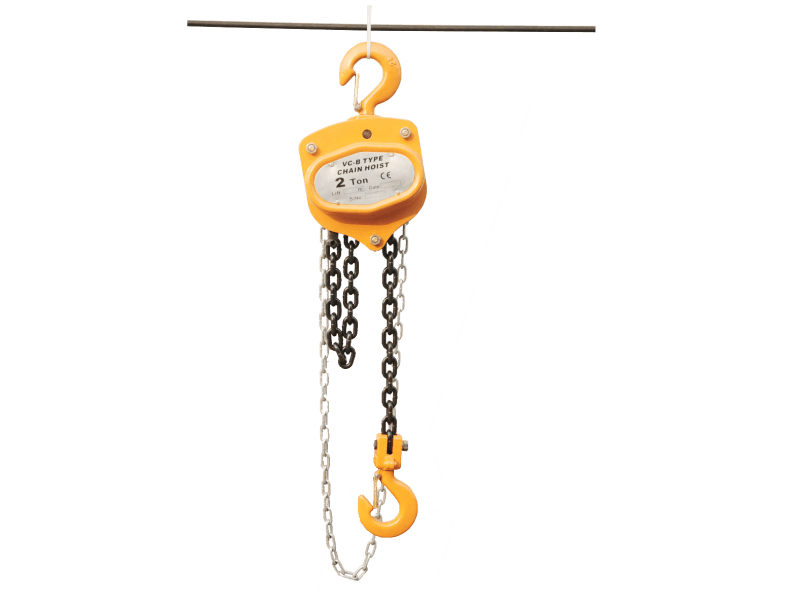

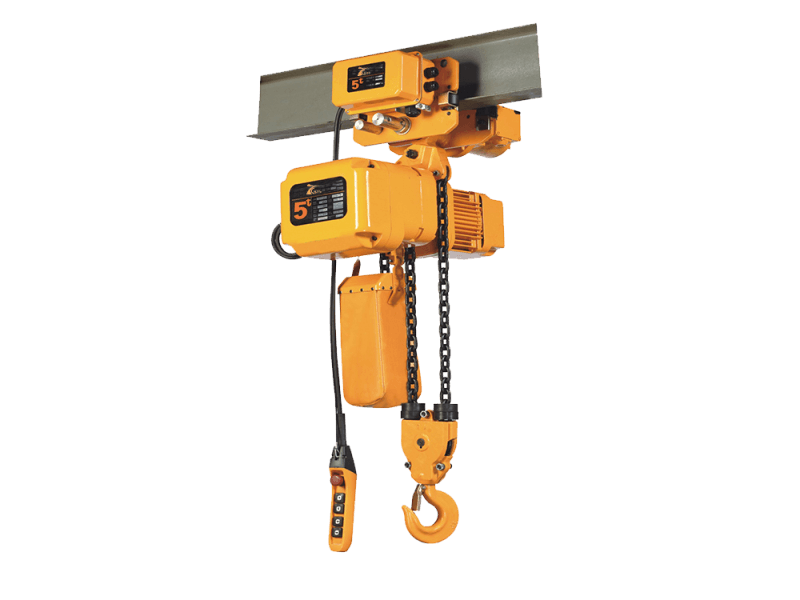

Rozhodněte se, zda potřebujete a ruční řetězový kladkostroj (dostupnější, ale pracnější) nebo an elektrický kladkostroj (účinné, zejména při častém zvedání).

5. Bezpečnostní prvky

Ujistěte se, že je jeřáb vybaven ochrana proti přetížení, zámky kol, a koncové spínače (u elektrických modelů), aby byl zajištěn bezpečný provoz.

6. Shoda a certifikace

Vždy vybírejte jeřáby, které splňují příslušné požadavky ISO, CEnebo OSHA normy pro bezpečnost a výkon.

Jedním z často přehlížených aspektů použití přenosných portálových jeřábů je zemní ložiskový tlak. Vzhledem k tomu, že jeřáb přes nohy a kola přenáší náklad přímo na podlahu, musí být podklad ploché, rovné a schopné unést kombinovanou hmotnost jeřábu a nákladu.

Základní úvahy:

• Betonové podlahy s dostatečnou tloušťkou (typicky ≥150 mm) jsou ideální pro vnitřní použití.

• Pro venkovní nebo asfaltové povrchymohou být nutné další výztuhy nebo podložky roznášející zatížení.

• Nerovný nebo měkký povrch může vést k nestabilita nebo rizika převrácení během provozu.

Pokud je podlaha slabá nebo nejednotná, měl by statik posoudit plochu před použitím.

Přicházejí přenosné portálové jeřáby manuál a elektrický varianty, každá s odlišnými výhodami v závislosti na potřebách aplikace.

Ruční jeřáby jsou nejvhodnější pro prostředí, kde není k dispozici elektřina, nebo pro uživatele, kteří dbají na rozpočet. Elektrické jeřáby jsou ideální pro operace, které vyžadují rychlost, přesnost a efektivitu.

Přestože je označen jako „přenosný“, správná instalace je zásadní pro bezpečné používání. Zde je zjednodušený návod:

Postup instalace krok za krokem:

1. Vybalte a zkontrolujte:
   Zkontrolujte všechny součásti, zda nejsou poškozené nebo zda nechybí části.

2. Připravte povrch země:
   Ujistěte se, že povrch je rovný, čistý a schopný unést zatížení.

3. Sestavte opěrné nohy:
   Bezpečně připojte nohy a základní rámy podle návodu.

4. Nainstalujte I-Beam:
   Připevněte vodorovný nosník k nohám pomocí šroubů nebo nastavitelných svorek.

5. Namontujte vozík a kladkostroj:
   Nainstalujte trolejový systém a zvedák na I-nosník.

6. Připevněte kolečka (pokud jsou k dispozici):
   Upevněte a zajistěte kola, což zajišťuje hladkou a bezpečnou mobilitu.

7. Otestujte systém:
   Proveďte zkušební zdvih za použití lehké zátěže, abyste ověřili rovnováhu a funkčnost.

Tip: Vždy mít dva nebo více lidí proveďte nastavení pro bezpečnost a stabilitu.

Výrobci často nabízejí přizpůsobení aby vyhovoval vašim provozním potřebám. Mezi běžné možnosti patří:

• Nastavitelná výška a rozpětí konfigurace

• Skládací rámy pro snadnější skladování

• Gumová nebo polyuretanová kolečka pro různé typy podlah

• Součásti odolné proti výbuchu pro nebezpečná prostředí

• Povrchová úprava nerez nebo pozink pro venkovní nebo korozivní prostředí

• Integrované elektrické zdvihací systémy s dálkovým ovládáním

• Kotevní soupravy pro polopevné instalace

• Volitelné boční vyztužení pro dodatečnou stabilitu

Při objednávání jeřábu sdělte výrobci nebo dodavateli svůj konkrétní případ použití, aby byla zajištěna vhodná konstrukce.
