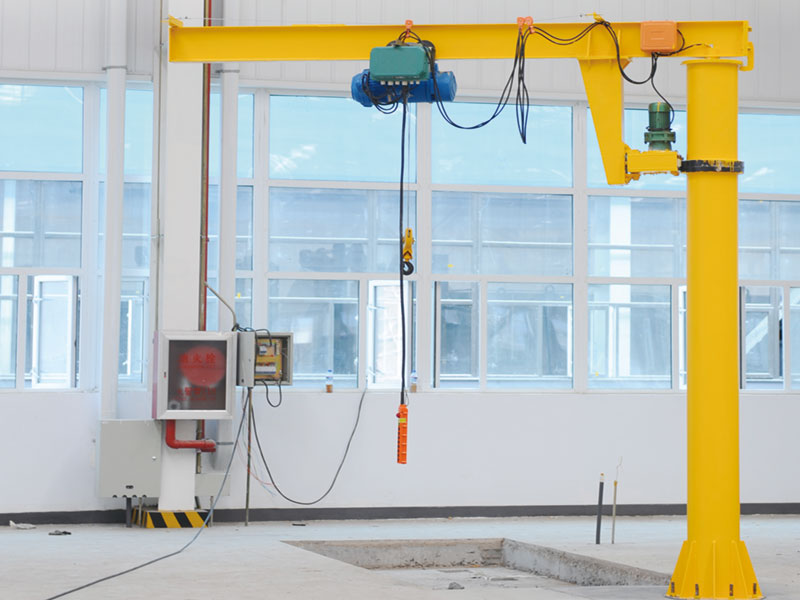

Sloupový jeřáb typu BZ

Sloupový otočný jeřáb je zdvihací zařízení se svislými sloupy jako podpěrou a vodorovnou konzolou jako jádrem provozu, které je speciálně navrženo pro místní potřeby manipulace s materiálem. Má jednoduchou konstrukci a flexibilní instalaci a je široce používán v továrních dílnách, skladové logistice, opravách automobilů a přístavních terminálech. Ve srovnání s tradičními mostovými jeřáby nebo nástěnnými otočnými jeřáby se sloupové otočné jeřáby nemusí spoléhat na zdi ani vyvýšené kolejnice a díky nezávislé základně se mohou otáčet o 360°, což výrazně zlepšuje využití prostoru.

Podle typu konstrukce se sloupové otočné jeřáby dělí hlavně do následujících tří kategorií:

Volně stojící: přímo upevněné k zemi, vhodné pro střední zatížení a konvenční pracovní prostředí.

Montáž na základy: vyžaduje předem zakopaný betonový základ s vyšší nosností (až 20 tun), vhodný pro těžké průmyslové prostředí.

Přenosný: vybaveny pohyblivými kolečky, umožňují rychlé nastavení pracovní stanice a flexibilní reakci na dočasné potřeby manipulace.

Sloupové otočné jeřáby se díky své vysoké efektivitě a hospodárnosti staly nepostradatelným nástrojem pro manipulaci s materiálem v moderním průmyslu.

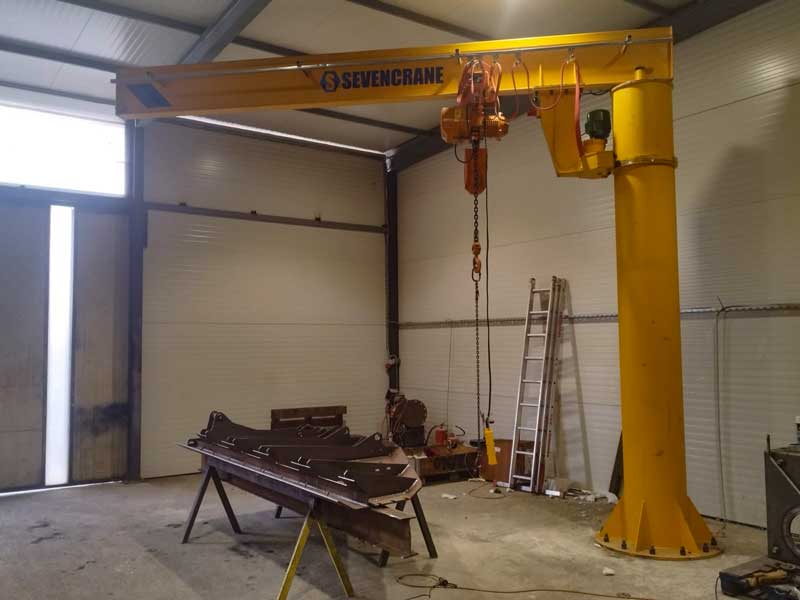

Sloup/Stožár

Materiál a provedení: Obvykle se používá vysokopevnostní uhlíková ocel (například Q345B) nebo konstrukce s nosníky ve tvaru I a některé venkovní modely používají žárově pozinkovanou ocel pro zvýšení odolnosti proti korozi.
Funkce: Jako vertikální nosné jádro je sloup upevněn k zemi pomocí základny nebo zapuštěných šroubů, aby byla zajištěna stabilita jeřábu pod zatížením.

Výložník

Struktura: Horizontální prodlužovací rameno, obvykle o délce 3–12 metrů, dokáže pokrýt pracovní oblast v určitém poloměru.
Rozsah otáčení: Standardní modely podporují rotaci 180 °~360 °, zatímco některé upravené modely mohou dosáhnout neomezené rotace.

Otočná jednotka

Režim jízdy:
Pohon s ozubeným kolem: Vysoká přesnost, vysoký točivý moment, vhodný pro časté rotační operace.
Válečkový pohon: nízké tření, snadná údržba, vhodný pro lehké zatížení.
Ovládání: Ovládání pomocí manuálního joysticku, elektrických tlačítek nebo bezdrátového dálkového ovladače.

Protiváha

Funkce: Pro potlačení klopného momentu generovaného zatížením konzoly a zabránění naklonění jeřábu.
Design: Protizávaží se obvykle instaluje ve spodní nebo zadní části sloupu a jeho hmotnost se dynamicky upravuje podle zatížení a délky konzoly.

Princip fungování

Když obsluha spustí jeřáb, energetický systém pohání otočný mechanismus, který pohání konzolu tak, aby se vodorovně otáčela do cílové polohy. Elektrický kladkostroj nebo ruční řetěz se pohybuje podél konzoly a zajišťuje tak vertikální zvedání a vodorovnou manipulaci s materiály. Vyvažovací závaží a konstrukční tuhost společně zajišťují provozní bezpečnost.

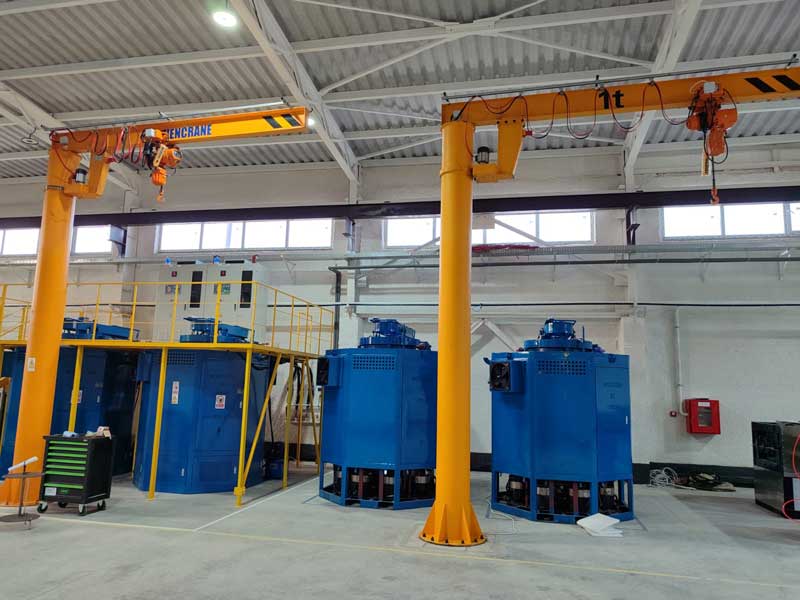

Tovární dílna

Údržba zařízení: Zvedání těžkých součástí, jako jsou obráběcí stroje, formy a motory, za účelem snížení rizika ruční manipulace.
Krmení výrobní linky: Přesná doprava surovin do zpracovatelských stanic pro zvýšení efektivity výroby.

Skladování a logistika

Doplňování regálů: Flexibilní manipulace s paletovým zbožím v úzkých průchodech pro optimalizaci skladovacího prostoru.
Obsluha nakládací a vykládací plochy: Spolupracujte s vysokozdvižnými vozíky pro rychlé dokončení nakládky a vykládky nákladních vozidel.

Údržba automobilů

Demontáž a montáž hnacího ústrojí: Zvedněte převodovku a motor (s nákladem 3–5 tun), abyste zkrátili dobu údržby.

Vysoká flexibilita

• Otočení o 360°: pokrývá kruhovou pracovní plochu a lze jej přepravovat bez mrtvých úhlů.
• Rychlé nasazení: není potřeba žádná složitá výztuž kolejnic ani stěn a doba instalace je krátká.

Nákladová efektivita

• Nízká počáteční investice: úspora nákladů 30%~50% ve srovnání s mostovými jeřáby.
• Snadná údržba: modulární konstrukce, rychlá výměna součástí a roční náklady na údržbu jsou nižší než 1 000 Kč.

Silná přizpůsobivost

Použitelné pro různá prostředí: volitelné konfigurace s antikorozní, výbušnou ochranou nebo odolností proti nízkým teplotám, vhodné pro prostředí od -20 °C do 50 °C.

Vynikající bezpečnost

• Ochrana proti přetížení: senzory monitorují zátěž v reálném čase a automaticky se zablokují při překročení limitu.
• Nouzové brzdění: mechanické brzdy se okamžitě aktivují v případě výpadku proudu nebo abnormálních podmínek.

Příprava základů

Betonový základ:

Tloušťka ≥600 mm, pevnost v tlaku ≥C30.

Specifikace předem zabudovaných šroubů: M20~M36, rozteč je přesně uspořádána dle konstrukčních výkresů.

Horizontální kalibrace: odchylka vertikály sloupu musí být ≤ 1/1000 a k detekci se používá laserová vodováha.

Kroky instalace

1. Základní odlitek: Konstrukce dle výkresů, doba údržby ≥7 dní.
2. Upevnění sloupu: Po utažení šroubů se provede sekundární injektáž, která vyplní mezeru.
3. Montáž konzoly: Zvedněte konzolu a připojte otočný mechanismus, abyste otestovali plynulost otáčení.
4. Elektrické zapojení: Nainstalujte ovládací panel, koncový spínač a napájecí kabel.

Adaptace na speciální prostředí

Základy z měkké zeminy: Pro rozložení zatížení je nutné pilotovat nebo pokládat ocelové desky.

Šikmý terén: Vyrovnávací základna na míru, úhel sklonu ≤3°.

Přizpůsobené zatížení a rozpětí

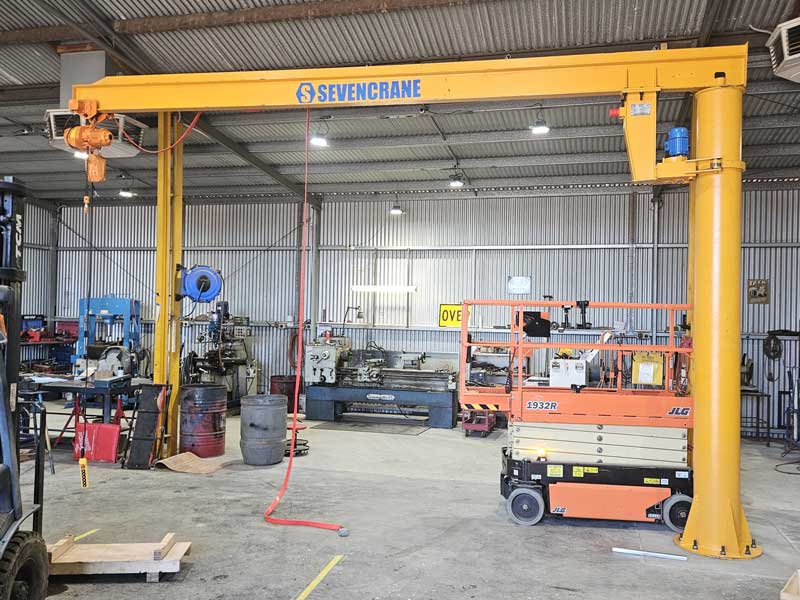

• Těžké zatížení: Dvojitá konzolová konstrukce nebo zesílený I-nosník, nosnost zvýšená na 50 tun.
• Extra dlouhé rozpětí: Pokud je délka konzoly větší než 12 metrů, použije se pro snížení vlastní hmotnosti příhradová konstrukce.

Konfigurace speciálního prostředí

• Model odolný proti výbuchu: vhodný pro chemické prostředí a těžební provozy.
• Nerezová ocel potravinářské kvality: leštění povrchu v souladu s hygienickými normami.

Q1: Jaká je životnost konzolového jeřábu sloupového typu?

A1: Při běžném používání a údržbě může životnost dosáhnout 15 až 20 let a klíčové komponenty (jako jsou ocelová lana a ložiska) je třeba pravidelně vyměňovat.

Q2: Lze jej použít venku?

A2: Ano, ale musíte zvolit žárově pozinkované nebo nerezové materiály a nainstalovat kryt proti dešti, který ochrání elektrický systém.

Q3: Vyžaduje instalace profesionální tým?

A3: Naše společnost poskytne podrobné pokyny a online pokyny. Obecně si instalaci můžete provést sami. Pokud narazíte na složité problémy s instalací, pošleme k vám techniky, kteří je vyřeší.

Q4: Jak zjistit, zda je zátěž přetížená?

A4: Jeřáb má vestavěný senzor přetížení, který spustí zvukový a vizuální alarm a zastaví se, když překročí limit.

Q5: Jak dlouho trvá cyklus údržby?

A5: Denně kontrolujte mazací body, měsíčně testujte brzdy a každoročně provádějte komplexní generální opravu.
