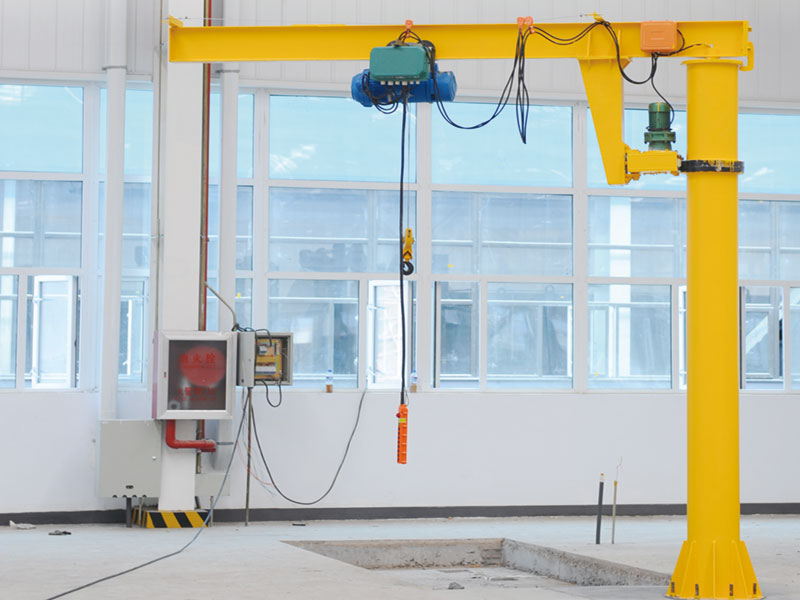

Grúa pluma de pilar tipo BZ

La grúa pluma de columna es un equipo de elevación con columnas verticales como soporte y un voladizo horizontal como núcleo de operación, especialmente diseñado para las necesidades locales de manejo de materiales. Su estructura simple e instalación flexible son comunes en talleres de fábrica, logística de almacenamiento, talleres de reparación de automóviles y terminales portuarias. A diferencia de las grúas puente tradicionales o las grúas pluma de pared, las grúas pluma de columna no necesitan apoyarse en paredes ni rieles elevados, y pueden girar 360° gracias a una base independiente, optimizando significativamente el uso del espacio.

Según el tipo de diseño, las grúas pluma de pilar se dividen principalmente en las siguientes tres categorías:

Independiente: Fijado directamente al suelo, adecuado para cargas medias y entornos de trabajo convencionales.

Montado sobre cimientos: Requiere una base de hormigón preenterrada, con mayor capacidad de carga (hasta 20 toneladas), adecuada para escenas industriales pesadas.

Portátil: Equipado con ruedas móviles, puede ajustar rápidamente la estación de trabajo y responder de manera flexible a las necesidades de manipulación temporal.

Las grúas pluma de columna se han convertido en una herramienta indispensable para el manejo de materiales en la industria moderna gracias a su alta eficiencia y economía.

Pilar/Mástil

Material y diseño: Generalmente se utilizan estructuras de acero al carbono de alta resistencia (como Q345B) o vigas en I, y algunos modelos para exteriores utilizan acero galvanizado en caliente para mejorar la resistencia a la corrosión.
Función: Como núcleo de soporte vertical, la columna se fija al suelo a través de una base o pernos empotrados para asegurar la estabilidad de la grúa bajo carga.

Auge

Estructura: El brazo de extensión horizontal, generalmente de 3 a 12 metros de longitud, puede cubrir el área de trabajo dentro de un rango de radio.
Rango de rotación: Los modelos estándar admiten una rotación de 180° a 360°, mientras que algunos modelos personalizados pueden lograr una rotación ilimitada.

Unidad de giro

Modo de conducción:
Transmisión por engranajes: alta precisión, alto torque, adecuado para operaciones de rotación frecuentes.
Accionamiento de rodillos: baja fricción, fácil mantenimiento, adecuado para cargas ligeras.
Control: Se opera a través de joystick manual, botones eléctricos o control remoto inalámbrico.

Contrapeso

Función: Para contrarrestar el momento de vuelco generado por la carga del extremo del voladizo y evitar que la grúa se incline.
Diseño: El contrapeso generalmente se instala en la parte inferior o trasera de la columna y su peso se ajusta dinámicamente según la carga y la longitud del voladizo.

Principio de funcionamiento

Cuando el operador arranca la grúa, el sistema de potencia acciona el mecanismo de rotación, que impulsa el voladizo para que gire horizontalmente hasta la posición deseada. Un polipasto eléctrico o una cadena manual se desplazan a lo largo del voladizo para lograr la elevación vertical y la manipulación horizontal de materiales. El equilibrio de pesos y la rigidez estructural garantizan la seguridad operativa.

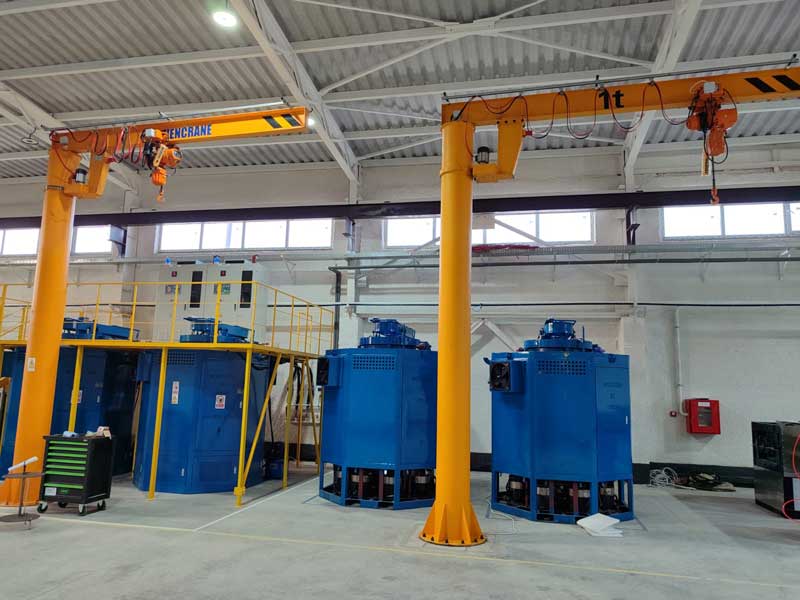

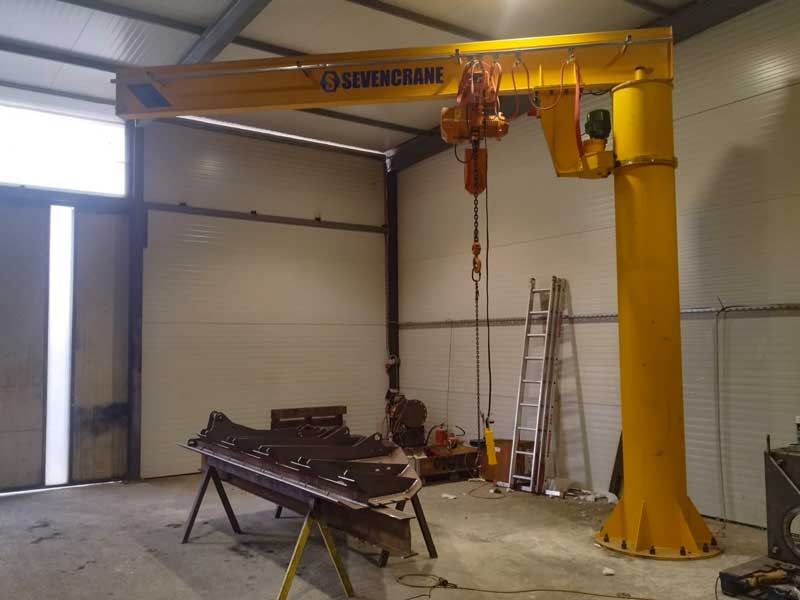

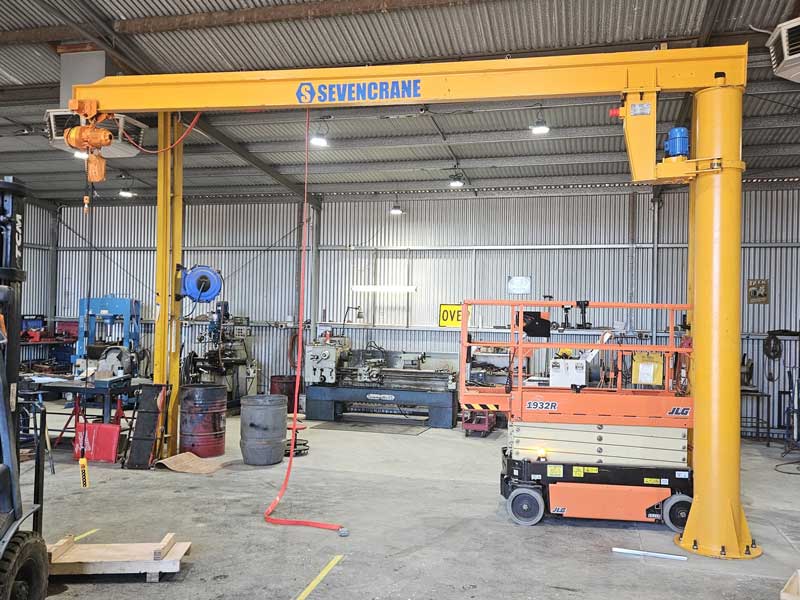

Taller de fábrica

Mantenimiento de equipos: Levantar componentes pesados como máquinas herramientas, moldes y motores para reducir el riesgo de manipulación manual.
Alimentación de la línea de producción: transporte con precisión las materias primas a las estaciones de procesamiento para mejorar la eficiencia de la producción.

Almacenamiento y Logística

Reposición de estanterías: Manipulación flexible de mercancías paletizadas en pasillos estrechos para optimizar el espacio de almacenamiento.
Operación del área de carga y descarga: Colaborar con los montacargas para completar rápidamente las tareas de carga y descarga de camiones.

Mantenimiento automotriz

Desmontaje y montaje del grupo motopropulsor: Elevar la caja de cambios y el motor (con una carga de 3-5 toneladas) para acortar el tiempo de mantenimiento.

Alta flexibilidad

• Rotación de 360°: cubre el área de trabajo circular y se puede transportar sin ángulos muertos.
• Implementación rápida: no se requieren rieles complejos ni refuerzos de paredes y el período de instalación es corto.

Rentabilidad

• Baja inversión inicial: ahorro de costos de 30%~50% en comparación con las grúas puente.
• Fácil mantenimiento: diseño modular, reemplazo rápido de componentes y el costo de mantenimiento anual es inferior a $1,000.

Fuerte adaptabilidad

Aplicable a múltiples entornos: configuraciones opcionales anticorrosión, a prueba de explosiones o resistentes a bajas temperaturas, adecuadas para entornos de -20 ℃ a 50 ℃.

Seguridad excepcional

• Protección contra sobrecarga: los sensores monitorean la carga en tiempo real y se bloquean automáticamente cuando se excede el límite.
• Frenado de emergencia: los frenos mecánicos entran en vigor inmediatamente en caso de corte de energía o condiciones anormales.

Preparación de la base

Base de hormigón:

Espesor ≥600mm, resistencia a la compresión ≥C30.

Especificaciones de pernos preincrustados: M20 ~ M36, el espaciado se organiza con precisión de acuerdo con los dibujos de diseño.

Calibración horizontal: la desviación vertical de la columna debe ser ≤1/1000 y se utiliza un nivel láser para su detección.

Pasos de instalación

1. Fundición base: Construcción según planos, periodo de mantenimiento ≥7 días.
2. Fijación de la columna: Después de apretar los pernos, se realiza un relleno secundario para rellenar el espacio.
3. Montaje del voladizo: levante el voladizo y conecte el mecanismo giratorio para probar la suavidad de la rotación.
4. Cableado eléctrico: Instale el panel de control, el interruptor de límite y la línea de alimentación.

Adaptación especial al entorno

Cimentación de suelo blando: Es necesario apilar o colocar placas de acero para dispersar la carga.

Terreno inclinado: Base niveladora personalizada, ángulo de inclinación ≤3°.

Carga y longitud personalizadas

• Carga pesada: Estructura de doble voladizo o viga I reforzada, capacidad de carga ampliada a 50 toneladas.
• Luz extra larga: cuando la longitud del voladizo es mayor a 12 metros, se utiliza un diseño de armadura para reducir el peso muerto.

Configuración de entorno especial

• Modelo a prueba de explosiones: adecuado para escenas químicas y mineras.
• Acero inoxidable apto para uso alimentario: pulido superficial, conforme a los estándares de higiene.

P1: ¿Cuál es la vida útil de una grúa voladiza tipo columna?

A1: Con un uso y mantenimiento normales, la vida útil puede alcanzar los 15 a 20 años, y los componentes clave (como cables de acero y cojinetes) deben reemplazarse periódicamente.

P2: ¿Se puede utilizar en exteriores?

A2: Sí, pero es necesario elegir materiales galvanizados en caliente o de acero inoxidable e instalar una cubierta contra la lluvia para proteger el sistema eléctrico.

Q3: ¿La instalación requiere un equipo profesional?

A3: Nuestra empresa le proporcionará instrucciones detalladas y orientación en línea. Generalmente, puede instalarlo usted mismo. Si tiene algún problema de instalación, enviaremos ingenieros para solucionarlo.

Q4: ¿Cómo determinar si la carga está sobrecargada?

A4: La grúa tiene un sensor de sobrecarga incorporado, que activará una alarma audible y visual y dejará de funcionar cuando exceda el límite.

Q5: ¿Cuánto dura el ciclo de mantenimiento?

A5: Revise los puntos de lubricación diariamente, pruebe los frenos mensualmente y realice una revisión integral anualmente.
