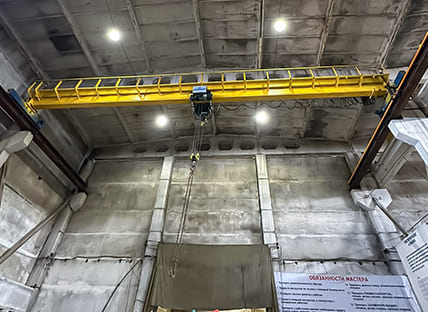

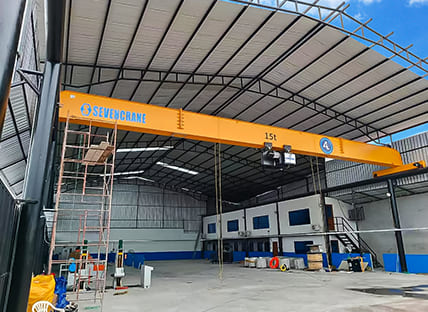

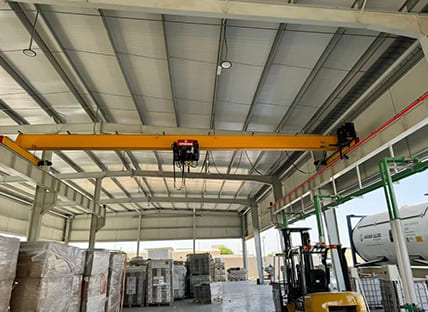

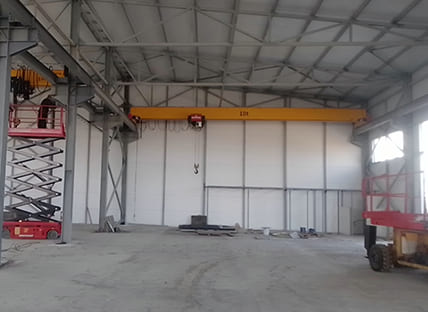

유럽형 싱글 거더 오버헤드 크레인

유럽형 싱글 거더 오버헤드 크레인은 작업장, 창고 및 야드를 가로질러 자재를 옮기는 데 사용되는 리프팅 장비입니다. 싱글 거더 크레인의 엔드 빔은 콘크리트 또는 강철 기둥에 위치합니다. 모양이 다리와 비슷하기 때문에 브리지 크레인이라고도 합니다. 다리 아래의 공간은 상품과 자재를 운반하는 데 사용할 수 있습니다. 지상 장비에 의한 방해를 피할 수 있습니다.

유럽형 싱글 거더 오버헤드 크레인은 국제 표준에 따라 설계되었습니다. DIN(독일), FEM(유럽), ISO(국제), 강성이 강하고, 무게가 가볍고, 구조 설계가 우수하며, 기타 장점을 갖추고 있어 공장의 공간과 투자 비용을 효과적으로 절약할 수 있습니다.

유럽형 싱글 거더 오버헤드 크레인은 기계 제조, 석유, 석유화학, 항만, 철도, 민간 항공, 전력, 식품, 제지, 건자재, 전자 및 기타 산업, 예를 들어 작업장, 창고 및 기타 자재 취급 상황에서 널리 사용되며, 특히 정밀한 위치 지정, 대형 부품의 정밀 조립이 필요한 자재 취급 상황에서 사용됩니다.

▶메인빔 1개
▶두 개의 엔드 빔
▶호이스트 유닛 : 전기호이스트, 핸드체인호이스트
▶후크 : 그랩, 스프레더, 리프팅 통, 전자석 등 (FEM 또는 DIN 표준)
▶안전장치 : 버퍼, 리미터, 리미트스위치, 브레이크 시스템 등
▶휠: 고강도 42CrMo 단조 휠, 강화 처리, 경도 최대 HB300-HB380.
▶구동 모터 : 3in1 모터(모터, 감속기, 브레이크 전체), 보호 등급 IP55.
▶리프팅 모터 : 3in1 모터(모터, 감속기, 브레이크 일체형), 보호등급 IP55
▶전원공급시스템
▶전기함 : 슈나이더 전기제품 브랜드(주접점기를 통해 제어소의 비상정지스위치 시작) 및 주파수변환기

펜던트 제어, 원격 제어, 캐빈 제어

1. 구조 설계 및 자중
유럽식 싱글 거더: 경량 설계를 채택하여 자체 중량을 20-30%로 줄여 설비 지지 구조의 하중을 줄였습니다.
전통적인 단일 거더: 구조물이 비교적 크고 무겁고, 자중이 더 크고, 설비 기둥과 기초 하중 지지에 대한 요구 사항이 더 높습니다.
2. 헤드룸 및 플랜트 높이 요구 사항
유럽식 싱글 거더: 필요한 헤드룸이 매우 작으며, 동일한 리프팅 높이에서 설비의 전체 높이는 20-25%만큼 줄어듭니다.
기존의 단일 거더 방식: 천장 높이가 더 높아야 하며, 공장에서는 더 높은 건물 공간을 확보해야 하므로 건설 비용이 증가합니다.
3. 휠 압력 및 하중 지지
유럽식 싱글 거더: 최대 휠 압력이 15-20%로 낮아져 궤도 및 설비의 국부 하중 부담이 감소합니다.
기존의 단일 거더 방식: 더 높은 휠 압력, 더 강력한 궤도 및 지지 구조가 필요하여 건설 비용이 간접적으로 증가합니다.
4. 장비 크기 및 작업 영역
유럽식 싱글 거더: 제한 크기가 더욱 작고, 크레인의 효과적인 작업 범위가 늘어나며, 좁거나 밀집된 설비 배치에 적합합니다.
기존의 단일 거더: 크기가 커서 장비 이동 공간이나 다른 시설과의 호환성이 제한될 수 있습니다.
5. 건설 및 유지 관리 비용
유럽식 단일 거더: 낮은 설비 건설 비용(기둥/기초 비용을 줄이기 위한 경량화), 낮은 유지관리 비용(에너지 소비와 구성 요소의 마모를 줄이기 위한 효율적인 설계).
기존의 단일 보 구조는 설비에 더 높은 강도의 구조와 더 높은 건설 투자가 필요하며, 장기적인 유지관리 비용이 비교적 높습니다.
6. 투자 수익률(ROI)
유럽식 싱글 거더: 초기 투자 비용과 장기 운영 비용이 낮고, 전반적인 투자 수익률이 더 좋습니다.
전통적인 단일 거더: 전반적인 비용이 더 높고, 공간이나 하중 지지에 특별한 제한이 없는 기존 시나리오에 적합합니다.

1. 비용 효율적인 최적화 – 품질 보증의 전제 하에 초기 투자 비용과 장기 운영 비용을 통제합니다.
2. 공간 통합 능력 – 3차원 공간을 효율적으로 활용하기 위해 공장의 레이아웃과 정확하게 일치합니다.
3. 운영 및 유지 보수 경제성 – 모듈식 설계와 내구성 있는 구성 요소를 사용하여 유지 관리 빈도를 줄였습니다.

전문가의 조언:
기업은 단기 예산과 장기 수익성의 균형을 맞추고 심층적인 맞춤화 역량을 갖춘 공급업체를 선택해야 합니다. Sevencrane은 EURO 단일 빔 분야에서 300개 이상의 맞춤화 프로젝트를 제공했으며, 프로세스 흐름, 플랜트 매개변수 및 생산 일정에 따라 전체 수명 비용 최적화 솔루션을 제공할 수 있습니다. 당사 엔지니어 팀은 유한 요소 분석을 통해 하중 스펙트럼을 정확하게 계산하고 구조적 가벼움과 하중 지지 성능 간의 최적의 균형을 달성할 수 있습니다.

사례 666: 필리핀 SNHD20t-8.895m-8.618m FEM2m/A5

♦인양능력 : 20톤(시험하중 25톤)

♦리프팅 높이 : 8.618 미터

♦길이 : 8.895미터

♦전원:460v 60hz 3상

♦제어방식 : 원격제어

고객은 중개인이며, 필리핀에 있는 우리의 에이전트입니다. 작년 3월에 우리는 고객으로부터 브릿지 크레인에 대한 문의를 받고 첫 번째 견적을 내놓았습니다. 5월에 우리는 고객의 변경된 매개변수를 기반으로 두 번째 견적을 내었고, 견적을 여러 번 업데이트하고 할인과 기술적 답변을 제공했습니다. 7월에 우리는 고객의 선급금을 받았고, 생산 과정에서 고객이 매개변수를 수정해 달라고 요청했습니다. 생산이 완료된 후, 고객은 제3자 검사원에게 세 번의 검사와 부하 테스트를 실시해 달라고 요청했고, 마침내 고객의 승인을 받고 거래를 성공적으로 완료했습니다.

사례 744: 베네수엘라 SNHD5t-11m-4m A5

♦인양능력 : 5톤(시험하중 6.25톤)

♦리프팅 높이 : 4미터

♦스팬 : 11미터

♦전원:480v 60hz 3상

♦제어방식 : 원격제어

2024년 8월 8일, 베네수엘라의 Jiangling Motors 딜러로부터 트럭 부품 생산 라인용 크레인 구매 문의를 받았습니다. 첫 번째 커뮤니케이션은 친절했고 고객은 저희 서비스에 만족했습니다. 다음 날, 저희는 견적과 도면을 보냈지만, 고객은 브릿지 크레인의 매개변수가 변경될 것이고 다시 견적을 제출해야 한다고 말했습니다. 확인 후, 저희는 견적과 도면을 수정했습니다.

그 후 몇 주 동안, 고객은 몇 가지 구체적인 질문을 제기했고, 우리는 또한 제품 피드백을 공유했습니다. 의사소통은 순조롭게 진행되었고, 고객은 주문할 준비가 되어서 놀랍다고 말했습니다. 선불금을 받은 후, 고객은 2년 분의 액세서리를 추가하고 전압을 변경하는 등 제품 요구 사항을 약간 변경했지만, 우리는 이러한 요구 사항을 충족할 수 있었고, 고객은 새로운 가격을 수락했습니다.

국경절 연휴 전에 고객은 정상적으로 지불하겠다고 말했고, 연휴 후에 생산하기로 동의했습니다. 동시에, 그들은 약 70%의 선급금을 지불할 의향이 있었으며, 이는 우리 회사에 대한 그들의 인식과 신뢰를 보여주었습니다. 현재, 고객은 선급금을 지불했고 제품은 생산 중입니다.

Sevencrane–산업용 핸들링 솔루션 분야의 글로벌 전문가

중국에서 싱글 거더 오버헤드 이동식 크레인의 선도적 제조업체로서, 우리는 전 세계 5,000개 이상의 기업에 맞춤형 크레인 서비스를 제공했으며, 그 핵심은 고객의 요구 사항에 정확하게 적응하고 "한 기업, 한 솔루션"이라는 독점적인 설계를 실현하는 것입니다.

핵심 장점:
1. 정확한 맞춤형 디자인: 고객의 실제 작업 조건을 기반으로 한 맞춤형 싱글 거더 EOT 크레인 솔루션을 제공하고, 비용과 성능 간의 균형을 최적화하며, 중복된 구성을 거부합니다.
2. 풀 체인 품질 보증: 전체 기계와 핵심 구성품을 포괄하는 ISO/CE 국제 인증을 받았으며, 엄격한 품질 관리 시스템을 통해 전체 수명 주기 동안 제품 신뢰성을 보장합니다.
3. 풀 사이클 서비스 지원: 전문가 팀이 설치, 시운전, 정기 유지 보수 서비스를 제공하고, 무료 운영 교육을 통해 안전하고 효율적인 운영을 강화하며, 20년간 매우 긴 예비 부품을 공급하여 장비의 장기 운영을 보장합니다.
4. 평생 봉사에 대한 헌신: 프로젝트 납품이 프로젝트의 끝이 아닙니다. 우리는 지속적인 기술 대응을 통해 고객과 평생 파트너십을 구축합니다.

디자인부터 동반자 관계까지, Sevencrane은 산업용 핸들링을 더욱 스마트하고 경제적으로 만들어줍니다!

지능형 오버헤드 크레인 시스템을 전문적으로 맞춤 설정하세요:

Sevencrane에서는 각 산업 시나리오의 고유성을 이해합니다. 당사 엔지니어는 유럽 표준 크레인 제조 분야에서 20년의 경험을 바탕으로 전체 공정 맞춤화를 제공합니다.

•양하 용량: ____ 톤
•리프팅 높이: ____ 미터
•범위: ____ 미터
•전원 공급 (예: 380V 50Hz 3상)
•크레인 이동 길이: ____ m
•크레인 트랙과 전원 공급 시스템을 제공해야 합니까?
•실내 사용? 아니면 실외?
•크레인의 세부적인 작업 상태:
•기타 요구사항 : ____

Sevencrane을 선택하면 단순히 크레인을 얻는 것이 아니라 원격 진단 및 예방적 유지 보수를 포함한 전체 수명주기 관리 솔루션을 얻는 것입니다.
