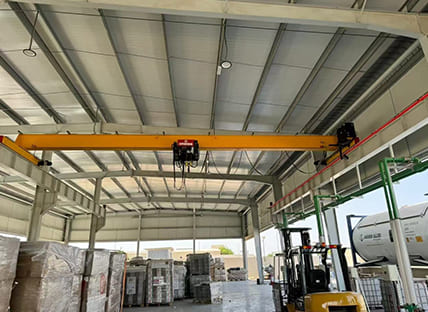

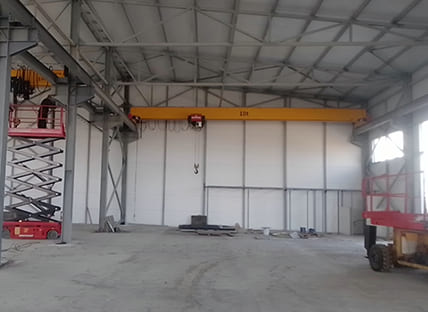

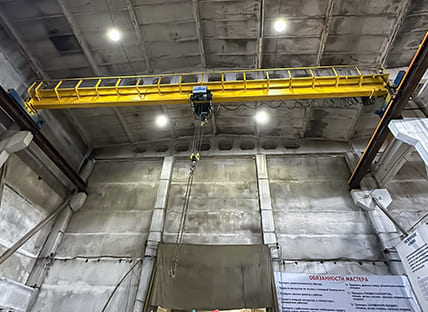

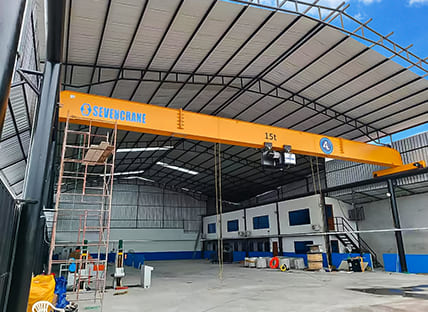

מנוף גג יחיד מסוג אירופאי

מנוף עילי מסוג אירופאי הוא ציוד הרמה המשמש להעברת חומרים בין בתי מלאכה, מחסנים וחצרות. קורות הקצה של מנוף קורות יחיד ממוקמות על עמודי בטון או פלדה. הוא ידוע גם כמנוף גשר מכיוון שצורתו מזכירה גשר. החלל מתחת לגשר יכול לשמש להובלת סחורות וחומרים. ניתן למנוע חסימה על ידי ציוד קרקעי.

מנוף עילי על קורות יחיד מסוג אירופאי מתוכנן בהתאם לתקנים בינלאומיים: DIN (גרמניה), FEM (אירופה), ISO (בינלאומי), עם קשיחות חזקה, משקל קל, עיצוב מבני מעולה ויתרונות אחרים, יכולים לחסוך ביעילות את שטח המפעל ועלויות ההשקעה.

מנוף עילי מסוג אירופאי נמצא בשימוש נרחב בייצור מכונות, נפט, פטרוכימיה, נמלים, רכבות, תעופה אזרחית, חשמל, מזון, נייר, חומרי בניין, אלקטרוניקה ותעשיות אחרות, כגון בתי מלאכה, מחסנים ואירועי טיפול בחומרים אחרים, במיוחד לצורך מיקום מדויק, חלקים גדולים של הרכבת החומר המדויק.

▶ קורה מרכזית אחת
▶שתי קורות קצה
▶יחידת מנוף: מנוף חשמלי, מנוף שרשרת ידני
▶ווים: תופסים, מפזרים, מלקחי הרמה, אלקטרומגנטים וכו' (תקן FEM או DIN)
▶התקני בטיחות: חיץ, מגביל, מתג גבול, מערכת בלימה וכו'.
▶גלגל: גלגל מחושל 42CrMo בעל חוזק גבוה, מחוסמ, קשיות עד HB300-HB380.
▶מנוע נהיגה: מנוע שלושה באחד (מנוע, מפחית, בלם בכללותו), דרגת הגנה IP55.
▶מנוע הרמה: מנוע שלושה באחד (מנוע, מפחית, בלם משולב), דרגת הגנה IP55
▶מערכת אספקת חשמל
▶קופסה חשמלית: מותג מכשירי שניידר חשמליים (דרך המגע הראשי להפעלת מתג כיבוי החירום של תחנת הבקרה) וממיר תדרים

שליטה בתליון, שלט רחוק, שליטה בתא

1. עיצוב מבני ומשקל מת
קורה יחידה אירופאית: תוך אימוץ עיצוב קל משקל, משקל מת מופחת ב-20-30%, מה שמפחית את העומס על המבנה התומך של הצמח.
קורת יחידה מסורתית: המבנה מגושם וכבד יחסית, המשקל העצמי גדול יותר והדרישה לעמודי צמחים ולנשיאת היסודות גבוהה יותר.
2. דרישות מרווח גחון וגובה צמחים
קורה יחידה אירופית: מרווח הראש הנדרש קטן מאוד, תחת אותו גובה הרמה, הגובה הכללי של הצמח מצטמצם ב-20-25%.
קורה יחידה מסורתית: דורש יותר מרווח ראש, המפעל צריך לשמור שטח בנייה גבוה יותר, מה שמגדיל את עלויות הבנייה.
3. לחץ גלגלים ונושא עומס
קורה יחידה אירופית: לחץ הגלגלים המרבי מופחת ב-15-20%, מה שמפחית את העומס המקומי של המסילה והמפעל.
קורות בודדות מסורתיות: נדרש לחץ גלגלים גבוה יותר, מסילה ומבנה תמיכה חזק יותר, אשר מגדילים בעקיפין את עלות הבנייה.
4. גודל הציוד ואזור העבודה
קורה יחידה אירופית: גודל גבול קומפקטי יותר, הגדל את טווח העבודה היעיל של המנוף, מתאים לפריסה צרה או צפופה של המפעל.
קורה יחידה מסורתית: גודל גדול יותר, מה שעשוי להגביל את מרחב תנועת הציוד או תאימות למתקנים אחרים.
5. עלויות בניה ותחזוקה
קורה יחידה אירופית: עלויות בניית מפעל נמוכות (קל משקל להפחתת עלויות עמוד/ביסוס); עלויות תחזוקה נמוכות (תכנון יעיל להפחתת צריכת האנרגיה ובלאי רכיבים).
קרן בודדת מסורתית: מפעל דורש מבנה חוזק גבוה יותר, השקעה גבוהה יותר בבנייה; עלויות התחזוקה לטווח ארוך גבוהות יחסית.
6. החזר על ההשקעה (ROI)
קורות בודדות אירופיות: השקעה ראשונית ועלויות תפעול לטווח ארוך נמוכות יותר, והתשואה הכוללת על ההשקעה טובה יותר.
קורה יחידה מסורתית: עלות מקיפה גבוהה יותר, מתאימה לתרחישים קונבנציונליים ללא הגבלות מיוחדות על שטח ונושא עומס.

1. אופטימיזציה חסכונית - לשלוט בהשקעה הראשונית ובעלויות התפעול לטווח ארוך בהנחה של אבטחת איכות.
2. יכולת אינטגרציה מרחבית – התאמה מדויקת לפריסת המפעל להשגת שימוש יעיל בחלל תלת מימדי.
3. חיסכון תפעול ותחזוקה - שימוש בעיצוב מודולרי ורכיבים עמידים להפחתת תדירות התחזוקה.

ייעוץ מקצועי:
ארגונים צריכים לאזן בין תקציבים לטווח קצר עם רווחיות לטווח ארוך, ולבחור ספק עם יכולות התאמה אישית מעמיקות. Sevencrane סיפקה 300+ פרויקטים מותאמים בהתאמה אישית בתחום קורות יחידות EURO, ויכולה לספק פתרון מותאם לעלות לכל החיים בהתבסס על זרימת התהליך, פרמטרי המפעל ולוח הזמנים של הייצור שלך. צוות המהנדסים שלנו יכול לחשב במדויק את ספקטרום העומס ולהשיג את האיזון האופטימלי בין קלות מבנית וביצועי נשיאת עומס באמצעות ניתוח אלמנטים סופיים.

מארז 666: פיליפינים SNHD20t-8.895m-8.618m FEM2m/A5

♦ כושר הרמה: 20 טון (עומס מבחן 25 טון)

♦ גובה הרמה: 8.618 מטר

♦ טווח: 8.895 מטר

♦ הספק: 460 וולט 60 הרץ תלת פאזי

♦ שיטת שליטה: שלט רחוק

הלקוח הוא מתווך, הסוכן שלנו בפיליפינים. במרץ אשתקד קיבלנו פנייה מהלקוח לגבי מנוף גשר וביצענו הצעת מחיר ראשונה. בחודש מאי ערכנו הצעת מחיר שנייה על סמך הפרמטרים שהשתנו הלקוח, ועדכנו את הצעת המחיר מספר פעמים, סיפקנו הנחות ותשובות טכניות. בחודש יולי קיבלנו את התשלום מראש של הלקוח, ובמהלך תהליך הייצור ביקש הלקוח לשנות את הפרמטרים. לאחר סיום הייצור ביקש הלקוח מבודק צד ג' לערוך שלוש בדיקות ובדיקות עומס, ולבסוף קיבל את אישור הלקוח והשלים את העסקה בהצלחה.

תיק 744: ונצואלה SNHD5t-11m-4m A5

♦ כושר הרמה: 5 טון (עומס בדיקה 6.25 טון)

♦ גובה הרמה: 4 מטר

♦ טווח: 11 מטר

♦ הספק: 480 וולט 60 הרץ תלת פאזי

♦ שיטת שליטה: שלט רחוק

ב-8 באוגוסט 2024, קיבלנו פנייה מסוחר Jiangling Motors בוונצואלה לרכוש מנופים לקו ייצור חלקי משא למשאית. התקשורת הראשונה הייתה נעימה והלקוח היה מרוצה מהשירות שלנו. למחרת שלחנו הצעת מחיר ושרטוטים, אך הלקוח אמר שהפרמטרים של מנוף הגשר ישתנו ועלינו להציע שוב. לאחר אישור, תיקנו את הצעת המחיר והשרטוטים.

בשבועות שלאחר מכן, הלקוח העלה כמה שאלות ספציפיות ושיתפנו גם משוב על המוצר. התקשורת עברה בצורה חלקה והלקוח אמר שזה מדהים שהוא מוכן לבצע הזמנה. לאחר קבלת התשלום מראש, הלקוח ביצע מספר שינויים בדרישות המוצר, כולל הוספת 2 שנים של אביזרים ושינוי מתח, אך הצלחנו לענות על צרכים אלו והלקוח קיבל את המחיר החדש.

לפני חג החג אמר הלקוח כי ישלם כרגיל והסכים לייצר לאחר החג. במקביל, הם היו מוכנים לשלם כ-70% מהמקדמה, מה שמראה על ההכרה והאמון שלהם בחברה שלנו. נכון לעכשיו, הלקוח שילם את התשלום מראש והמוצר נמצא בייצור.

Sevencrane–מומחה גלובלי בפתרונות טיפול תעשייתיים

כיצרנית מובילה של מנופי נסיעה עיליים בקורה אחת בסין, סיפקנו שירותי מנוף מותאמים אישית עבור 5000+ ארגונים ברחבי העולם, עם הליבה של התאמה מדויקת לצרכי הלקוחות, ומימוש העיצוב הבלעדי של "מפעל אחד, פתרון אחד".

יתרונות ליבה:
1. עיצוב מותאם אישית מדויק: פתרונות מנוף EOT מותאמים אישית על בסיס תנאי העבודה בפועל של הלקוחות, אופטימיזציה של האיזון בין עלות וביצועים ודחיית תצורות מיותרות.
2. אבטחת איכות בשרשרת מלאה: הסמכה בינלאומית ISO/CE, המכסה את כל המכונה ורכיבי הליבה; מערכת בקרת איכות מחמירה כדי להבטיח אמינות המוצר לאורך כל מחזור החיים.
3. תמיכת שירות במחזור מלא: צוות מקצועי לספק התקנה והפעלה, שירותי תחזוקה שוטפים; הדרכת תפעול בחינם, המעצימה פעולה בטוחה ויעילה; 20 שנים של אספקה ארוכה במיוחד של חלקי חילוף להבטחת פעילותו לטווח ארוך של הציוד.
4. מחויבות לשירות לכל החיים: מסירת הפרויקט אינה סוף הפרויקט, אנו יוצרים שותפות לכל החיים עם לקוחות עם מענה טכני מתמשך.

מעיצוב ועד לוויה, Sevencrane הופכת את הטיפול התעשייתי לחכם וחסכוני יותר!

התאם אישית את מערכת המנוף העילי החכמה שלך במומחיות:

ב- Sevencrane, אנו מבינים את הייחודיות של כל תרחיש תעשייתי. המהנדסים שלנו יביאו 20 שנות ניסיון בייצור עגורנים סטנדרטיים באירופה כדי לספק לך התאמה אישית מלאה של התהליך.

•כושר הרמה: ____ טון
•גובה הרמה: ____ מטר
•טווח: ____ מטרים
• אספקת חשמל (למשל 380V 50Hz תלת פאזי)
•אורך נסיעת מנוף: ____ מ'
•האם אנחנו צריכים לספק מסילות מנוף ומערכת אספקת חשמל?
•לשימוש פנימי? או בחוץ?
•מצב עבודה מפורט של המנוף:
•דרישות אחרות: ____

כאשר אתה בוחר ב-Sevencrane, אתה לא מקבל רק מנוף, אלא פתרון ניהול מחזור חיים מלא הכולל אבחון מרחוק ותחזוקה מונעת.
