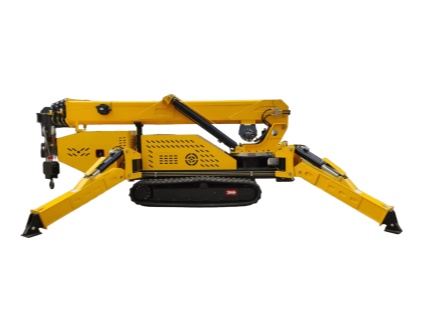

Pavoučí jeřáb – SS14.0
E-mailem: info@sevencrane.com
Mobil a Skype a WhatsApp: + 86 182 3712 0067
- Model: SS14.0
- Specifikace: 14,0t×0,5m
- Maximální provozní rádius: 21,1m×1,2t
- Maximální hlava nad zemí:/
- Velikost vozidla: 6050 mm × 2 000 mm × 2 300 mm
- Hmotnost vozu: 15200 kg
Přehled
- Navzdory své malé velikosti má pavoučí jeřáb nosnost až 14 tun, což z něj činí ideální volbu pro širokou škálu prací. Jeho silný výložník a široký dosah mu umožňují snadno zvedat těžké náklady, zatímco jeho kompaktní rozměry ho předurčují k práci ve stísněných prostorech.
- Pavoučí jeřáb se také neuvěřitelně snadno ovládá, jeho uživatelsky přívětivé ovládání a intuitivní design umožňuje operátorům rychle a efektivně provádět úkoly s minimálním školením nebo zkušenostmi. Používání je také velmi bezpečné, s řadou inovativních bezpečnostních prvků, které zajišťují, že obsluha a přihlížející jsou neustále mimo nebezpečí.
- Pavoučí jeřáb je navíc neuvěřitelně všestranný a díky svému kompaktnímu designu jej lze používat v široké škále prostředí, od stavenišť a průmyslových zařízení až po sklady, továrny a dokonce i domácí prostředí.
- Celkově vzato je pavoučí jeřáb fantastický kus vybavení, který nabízí řadu výhod a výhod. Ať už potřebujete zvedat těžká břemena ve stísněných prostorách nebo potřebujete všestranný a výkonný jeřáb pro řadu různých úkolů, spider jeřáb jistě splní všechny vaše potřeby a předčí vaše očekávání.
SS14.0 SPECIFIKACE
| Model | SS14.0 | |
| Specifikace | 1,2tx 21,1m | |
| Maximální pracovní rádius | 21,1 m x 1,2 t | |
| Maximální výška zdvihu od země | 22m | |
| Zařízení navijáku | Rychlost háku | 6,5 m/min-12 m/min |
| Lano | 11mm x 110m | |
| Teleskopický systém | Typ výložníku | Šestihranný plně automatický 5 sekční |
| Délka výložníku | 5,9m~21,9m | |
| Teleskopická délka/čas | 50 sekund | |
| Nahoru a dolů | Úhel/čas výložníku | 0~78°/60sec |
| Slew System | Úhel natočení/čas | 0~360°/120sec |
| Výložník | Aktivní forma výložníku | Ruční otáčení, Automatická podpora |
| Maximální rozšířené rozměry | 7400 mm x 7000 mm x 6000 mm | |
| Trakční systém | Pěší cesta | Hydraulický motor |
| Rychlost chůze | Nízká rychlost 0-0,8 km/h, vysoká rychlost 0-2 km/h | |
| Schopnost stupně | 20° | |
| Délka terénu x šířka | 3200 mm x 400 mm | |
| Dieselový motor | Model | Yuchai |
| Přemístění | /L | |
| Jmenovitý výstup | 85kw | |
| Startovací metoda | Elektrické startování | |
| Palivo | diesel | |
| Elektrický motor | Model | YE2-180-6 （třífázový střídavý asynchronní motor） |
| Pracovní napětí | 380V (Hz50) | |
| Moc | 18 kW | |
| Dimenze | Délka x šířka x výška | 6050 mm x 2000 mm x 2300 mm |
| Hmotnost | Hmotnost vozidla | 15200 kg |
| Kapacita nádrže | 130L | |
| Bezpečnostní zařízení | Omezovač točivého momentu, zařízení proti převrácení, blokovací zařízení, zařízení na převíjení háku, omezovač alarmu přetížení, tříbarevné výstražné světlo, tlačítko nouzového zastavení. | |

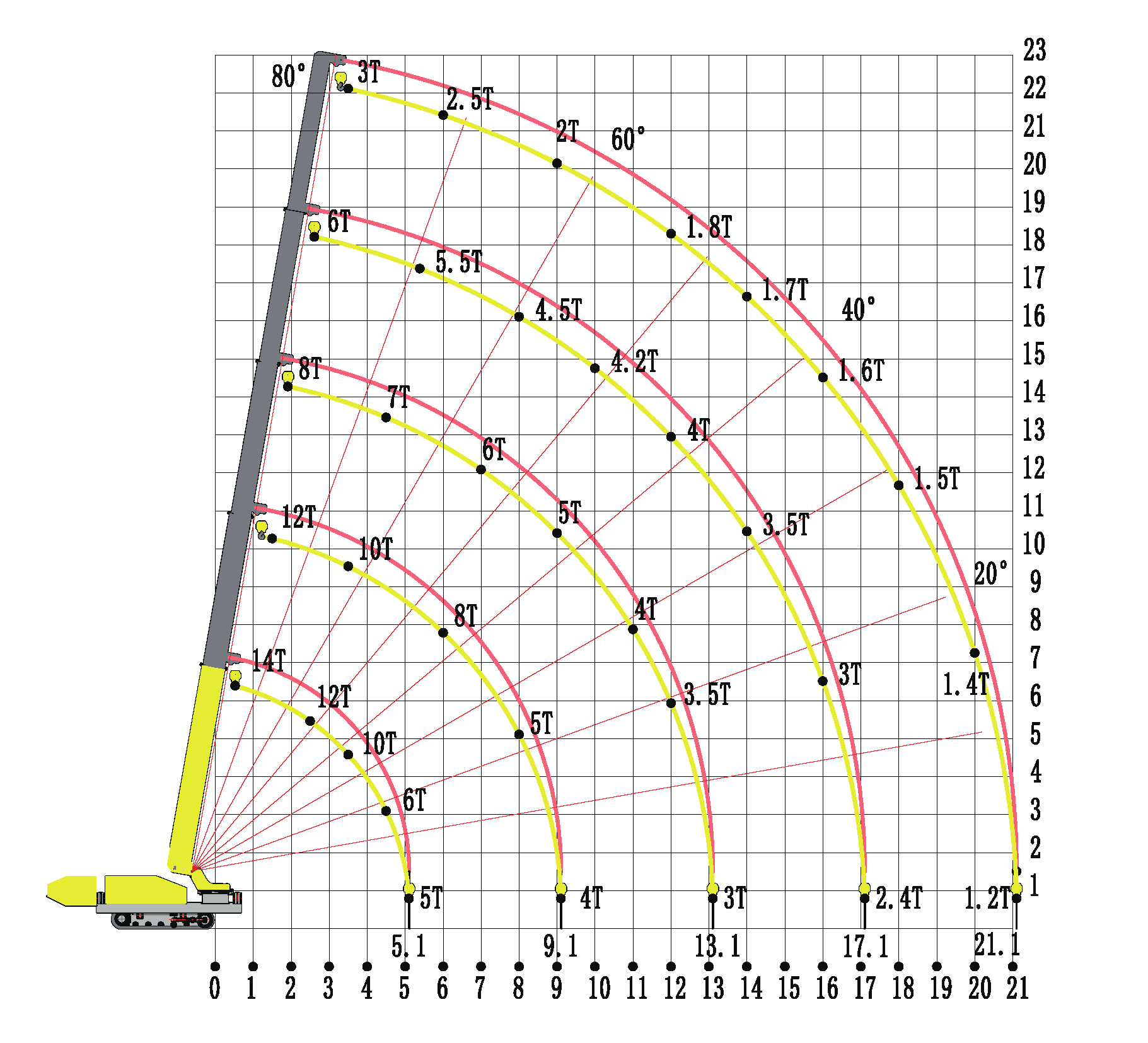

ZDVIHACÍ STŮL PŘI MAXIMÁLNÍM VYLOŽENÍ VÝLOŽKY
| ≤5,9 m | ≤9,9 m | ≤13,9 m | ≤17,9 m | ≤21,9 m | |||||
| Pracovní poloměr (m) | Jmenovité zatížení (t) | Pracovní poloměr (m) | Jmenovité zatížení (t) | Pracovní poloměr (m) | Jmenovité zatížení (t) | Pracovní poloměr (m) | Jmenovité zatížení (t) | Pracovní poloměr (m) | Jmenovité zatížení (t) |
| 0.5 | 14 | 1.5 | 12 | 2.0 | 8.0 | 2.5 | 6.0 | 3.5 | 3.0 |
| 2.5 | 12 | 3.5 | 10 | 4.5 | 7.0 | 5.5 | 5.5 | 6.0 | 2.5 |
| 3.5 | 10 | 6.0 | 8.0 | 6.0 | 6.0 | 8.0 | 4.5 | 9.0 | 2.0 |
| 4.5 | 6.0 | 8.0 | 5.0 | 7.0 | 5.0 | 10 | 4.2 | 12 | 1.8 |
| 5.1 | 5.0 | 9.1 | 4.0 | 9.0 | 4.0 | 12 | 4.0 | 14 | 1.7 |
| 11 | 3.5 | 14 | 3.5 | 16 | 1.6 | ||||
| 13.1 | 3.0 | 16 | 3.0 | 18 | 1.5 | ||||
| 17.1 | 2.4 | 20 | 1.4 | ||||||
| 21.1 | 1.2 | ||||||||
Opatření
- Cesta, po které se jeřáb pohybuje, musí být pevná a spolehlivá a měla by být na rovném a pevném podkladu.
- Během zvedací operace nemůže dojít k přetížení nebo naklonění pavoučího jeřábu.
- Při použití dvou jeřábů pro zdvihací operace by měly být vybrány jeřáby s podobným zdvihacím výkonem. Při zvedání by měl být vydáván jednotný příkaz, pohyby by měly být koordinovány, břemeno by mělo být rozumně rozloženo a nosnost jednoho jeřábu by neměla překročit 80% povoleného zatížení.
- Při zvedání těžkých předmětů nejprve vyzkoušejte zvedání mírně nad zemí, abyste se ujistili, že jsou těžké předměty pevně zavěšeny, a než budete pokračovat ve zvedání, ověřte si, že stabilita jeřábu a spolehlivost brzd jsou dobré.
- Pokud je nutné jet s nákladem, v důsledku otřesů trupu se rameno jeřábu odpovídajícím způsobem nakloní a klesne a amplituda se bude nadále měnit. Zvednuté těžké předměty se také budou houpat setrvačností a tvoří nakloněný zdvih. Zatížení by proto mělo být prováděno přísně v souladu s návodem k použití, pěší cesta by měla být pevná a rovná a těžké předměty by měly být v předním směru jeřábu, aby obsluha mohla snadno sledovat a ovládat.
Průvodce údržbou
- Zkontrolujte vzhled karoserie vozidla, jako je nosník, podpěry a další konstrukční díly. Pokud zjistíte jakékoli deformace nebo praskliny, okamžitě přestaňte vozidlo používat a kontaktujte údržbu.
- Z hlediska energetického systému by se měl včas vyměnit motorový olej a filtr. Vzduchový filtr pravidelně kontrolujte, v případě potřeby jej vyčistěte nebo vyměňte, aby bylo zajištěno hladké nasávání vzduchu. Vyměňte zapalovací svíčku, pokud je silně opotřebená, a věnujte pozornost řemenu motoru, aby nedošlo k poškození. Zkontrolujte hladinu oleje a kvalitu oleje v převodovce a v případě špatné kvality oleje ji vyměňte, aby byla zajištěna pružnost řadicího mechanismu.
- Hydraulický systém by neměl být ignorován. Zkontrolujte, zda je hladina hydraulického oleje normální. Pokud olej zčerná, zakalí nebo má zvláštní zápach, vyměňte a vyčistěte systém. Pečlivě zkontrolujte, zda nejsou potrubí a spoje poškozené, netěsné nebo uvolněné, a včas je opravte. Pravidelně kontrolujte tlak hydraulického čerpadla a zkontrolujte, zda není pístnice hydraulického válce poškrábaná nebo zdeformovaná.
- V elektrickém systému očistěte povrch baterie, zkontrolujte hladinu a hustotu elektrolytu, očistěte elektrody a naneste vazelínu, zkontrolujte stav baterie pomocí testeru a v případě zhoršení výkonu ji vyměňte. Důkladně zkontrolujte obvody, opravte poškození a zkraty a ujistěte se, že zástrčky a zásuvky nejsou uvolněné. Vyzkoušejte světla a signální zařízení, abyste zajistili normální provoz.
- Důležitá je také údržba bezpečnostních zařízení. Zkontrolujte bezpečnostní zámky bezpečnostních pásů, pracovních lopatek a výložníků a pravidelně testujte systém nouzové brzdy.
Jak vybrat vhodný pavoučí jeřáb
- Nejprve si musíme ujasnit požadavky na práci. Různé pracovní scénáře mají různé požadavky na zvedací hmotnost, pracovní výšku a pracovní poloměr pavoučího jeřábu. Například při práci v malém prostoru musí mít pavučinový jeřáb flexibilní řízení a kompaktní tělo a zároveň musí splňovat odpovídající úkoly při zvedání. Proto je přesné stanovení požadovaných parametrů zdvihu podle skutečného pracovního scénáře a úkolu klíčovým prvním krokem při výběru pavoučího jeřábu.
- Za druhé, věnujte pozornost výkonu zařízení. Vysoce kvalitní pavoučí jeřáb by měl mít stabilní zvedací systém, který zajistí, že náklad během procesu zvedání plynule stoupá a klesá a omezuje otřesy. Zásadní je také jeho systém chůze, a to zejména ve složitých terénních podmínkách, kde dobrá průchodnost a stabilita může zajistit hladký průběh operace. Pohodlí a bezpečnost provozu jsou navíc ukazateli výkonnosti, které nelze ignorovat. Pokročilý řídicí systém umožňuje operátorům snadněji provádět různé akce a kompletní bezpečnostní ochranná zařízení mohou účinně snížit riziko provozu.
- Kromě toho nelze opomenout kvalitu a spolehlivost zařízení. Výběr známé značky a výrobce s dobrou pověstí může do značné míry zaručit kvalitu zařízení. Vzhledem k tomu, že tyto společnosti mají obvykle pokročilé výrobní procesy a přísné systémy kontroly kvality, mají jeřáby pro pavouky, které vyrábějí, lepší odolnost a stabilitu a snižují ztráty způsobené poruchami zařízení.
