Резеңке шиналы порталды кран

Резеңке шиналы порталдық кран дегеніміз не?

Резеңке шиналар тасымалы кран (RTG) – резеңке шиналарға орнатылған болат қаңқасы бар жылжымалы кран. Ол дөңгелектері бар аяқтармен бекітілген көлденең арқалықтан тұрады, бұл жүк контейнерлерін, машиналарды немесе сусымалы материалдарды басып тұруға мүмкіндік береді. Рельспен орнатылған порталдық крандардан (RMGs) айырмашылығы, RTGs теңдесі жоқ икемділік ұсына отырып, тегіс беттерде еркін жұмыс істейді.

Негізгі мүмкіндіктер

• Ұтқырлық: Резеңке шиналар аулаларда, шеберханаларда немесе доктарда қозғалуға мүмкіндік береді.
• Жүктеме сыйымдылығы: Әдетте 30–200 тонна, кейбір үлгілерде 500 тоннадан асады.
• Көтеру биіктігі: Контейнерлерді немесе ауыр жүктерді жинауға арналған реттелетін жебелер немесе таратқыштар.
• Баптау: Белгілі бір салаларға арналған модульдік конструкциялар (мысалы, контейнерлерді өңдеу, болат катушкаларды көтеру).

RTGs артықшылықтары

• Теміржолға тәуелділік жоқ: Инфрақұрылымдық шығындарды азайту.
• Жоғары маневрлік: Кептеліс немесе көп мақсатты орындар үшін өте қолайлы.
• Жылдам орналастыру: Операциялық талаптарды қанағаттандыру үшін жылдам ауыстырылды.

A. Өңдеу өнеркәсібі

• Ауыр машиналарды өңдеу: Турбиналар, престер немесе CNC машиналары сияқты өнеркәсіптік жабдықты көтеріңіз және орналастырыңыз.
• Құрастыру желісін қолдау: Өндіріс кезеңдері арасында үлкен компоненттерді тасымалдау.

B. Құрама темірбетон өндірісі

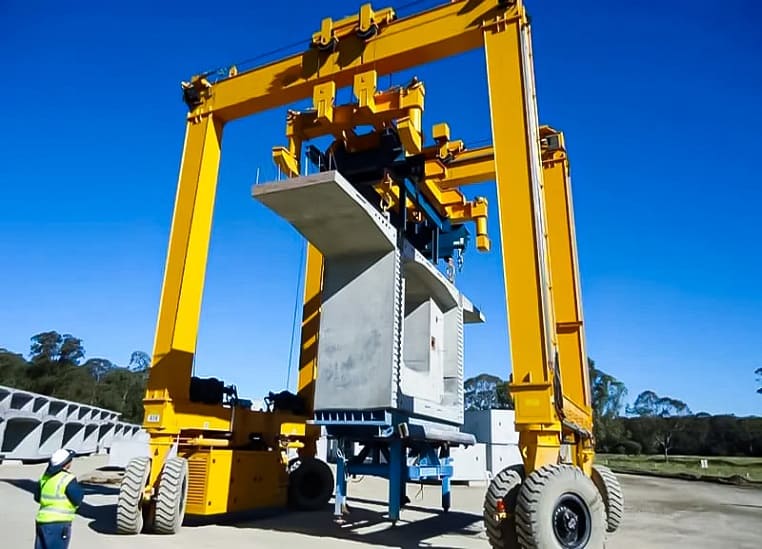

• Плиталар мен арқалықтарды өңдеу: Құрама бетон элементтерін қалыптардан сақтау алаңдарына жылжытыңыз.
• Стектеу операциялары: Аула кеңістігін оңтайландыру үшін дайын өнімдерді тігінен реттеңіз.

C. Құрылыс индустриясы

• Болат арқалықты орнату: Көпір немесе көп қабатты құрылыс кезінде құрылымдық арқалықтарды орналастырыңыз.
• Материалдық ауланы басқару: Арматураны, құбырларды және құрылыс материалдарын басқарыңыз.

D. Болат өнеркәсібі

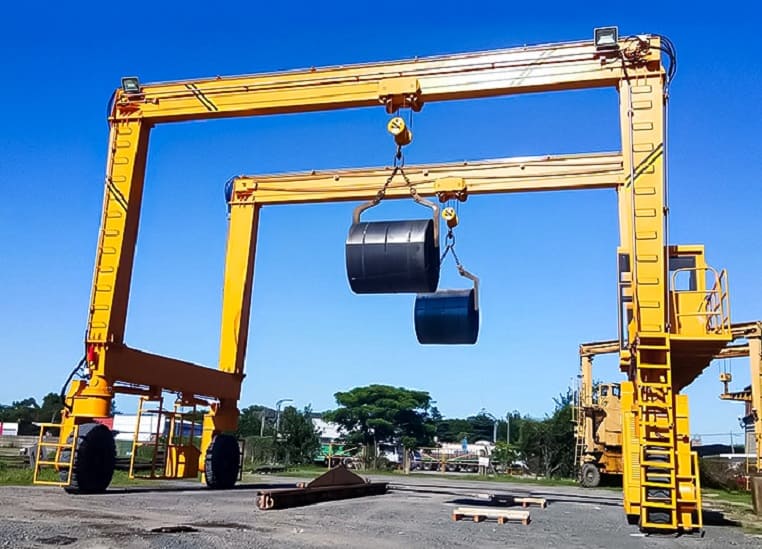

• Катушкалар мен пластиналарды өңдеу: Сақтау және өңдеу желілері арасында болат орамдарды (50 тоннаға дейін) тасымалдау.
• Тақталарды өңдеу: Ыстық немесе суық плиталарды илемдеу қондырғыларында жылжытыңыз.

E. Кеме жасау және теңіз өнеркәсібі

• Кеме жинағы: Құрылыс кезінде кеме бөліктерін, қозғалтқыштарды немесе винттерді көтеріңіз.

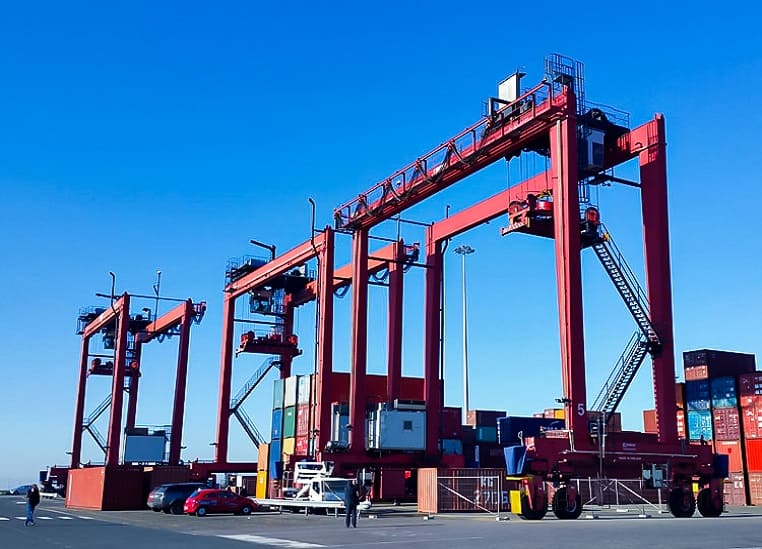

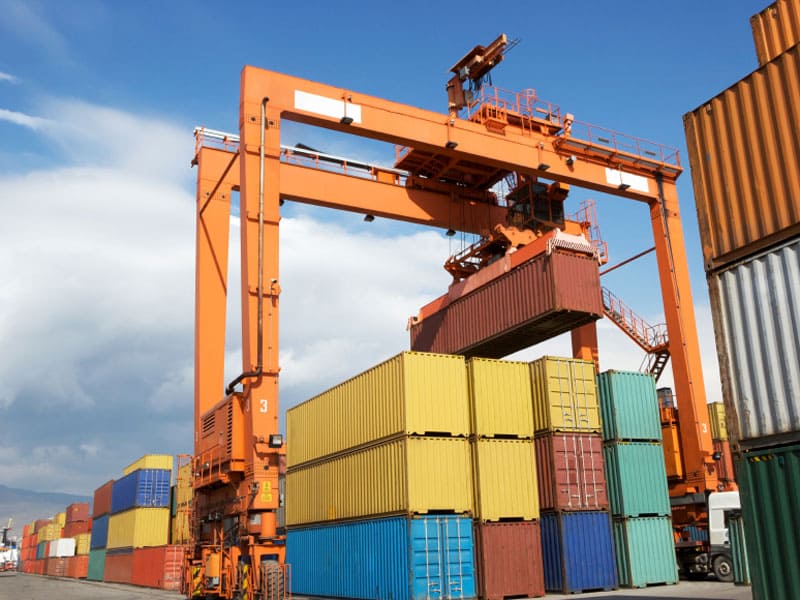

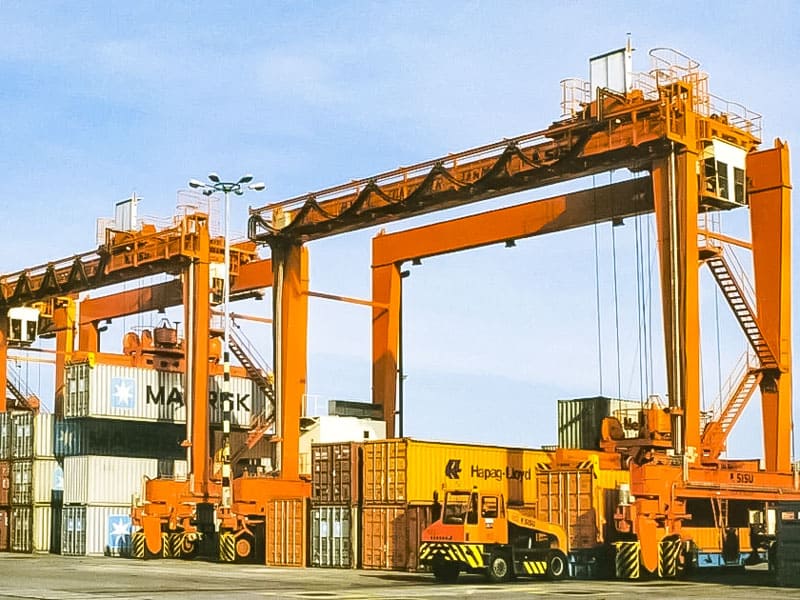

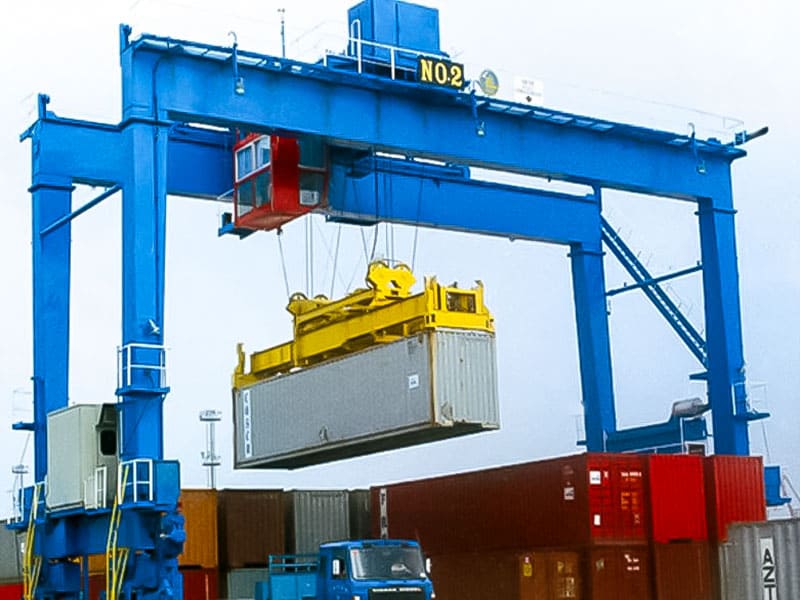

• Порт операциялары: Контейнерлерді, ауыр техниканы немесе жобалық жүктерді кемелерден тиеу/түсіру.

Резеңке шиналы көпірлі крандар (RTGs) – әртүрлі салаларда ұтқырлық пен бейімделуге арналған әмбебап көтеру шешімдері. Төменде сатуға болатын төрт жалпы түрі бар, олардың әрқайсысы нақты операциялық қажеттіліктерге бейімделген:

Бір арқалық резеңке шиналы порталды кран

Бұл жеңіл RTG резеңкеден шаршаған аяқтармен қолдау көрсететін жалғыз негізгі арқалыққа ие. Жеңіл және орташа жүктемелерге (1–20 тонна) өте ыңғайлы, ол шеберханаларда, қоймаларда және шағын өндірістік бөлімшелерде жақсы жұмыс істейді. Оның ықшам дизайны тар кеңістіктерде оңай шарлауға мүмкіндік береді, ал электрлік немесе гидравликалық жетектер біркелкі жұмысты қамтамасыз етеді. Қолданбаларға машина бөлшектерін, паллеттелген тауарларды және жеңіл контейнерлерді өңдеу кіреді.

Қос арқалық резеңке шиналы порталды кран

Күшті күшейту үшін қос арқалықтармен жабдықталған бұл кран ауыр жүктерді (20–500+ тонна) өңдейді. Қос арқалық құрылымы жоғары тұрақтылық пен аралық мүмкіндіктерді (40 метрге дейін) қамтамасыз етеді, бұл оны болат фабрикаларына, порттарға және құрылыс алаңдарына қолайлы етеді. Айналуға қарсы жүйелер және теңшелетін таратқыштар сияқты мүмкіндіктер болат катушкаларды, тасымалдау контейнерлерін және үлкен өлшемді машиналарды дәл өңдеуге мүмкіндік береді.

A-Frame резеңке шина порталы кран

А-тәрізді аяқ конфигурациясымен ерекшеленетін бұл кран ерекше тепе-теңдікті және тік саңылауды ұсынады. Ол әдетте құрама бетон аулаларында, аэроғарыштық қондырғыларда және кеме жасау доктарында қолданылады. A-қаңқасының дизайны бетон панельдері немесе ұшақ компоненттері сияқты төмен профильді жүктемелерге оңай қол жеткізуге мүмкіндік беретін жердегі кедергілерді азайтады. Жүк көтергіштігі әдетте 10-100 тонна аралығында болады.

Тасымалдаушы көпірлі кран

Контейнерлер мен жүктерді жылдам тасымалдауға арналған, жүк таситын көліктер жүктерді «басып өтетін» жоғары саңылаусыз рамамен ерекшеленеді. Олар RTG ұтқырлығын бос емес порттар, интермодальдық терминалдар және логистикалық хабтар үшін өте ыңғайлы тасушы функционалдығымен біріктіреді. Сыйымдылығы 50 тоннаға дейін олар контейнерлерді, тіркемелерді немесе ауыр жабдықты қысқа қашықтыққа тиімді түрде жинап, жылжытады.

Дұрыс түрін таңдау

• Жеңіл/Орташа жүктемелер: Бір сәулелі RTG құрылғыларын таңдаңыз.
• Ауыр өнеркәсіптік пайдалану: Қос сәулелі модельдер беріктікті қамтамасыз етеді.
• Мамандандырылған өңдеу: A-жақтау немесе тіреуіш тасымалдаушылар тауашалар талаптарына жауап береді.

Кран түрін операциялық талаптарға сәйкестендіру арқылы кәсіпорындар динамикалық ортада тиімділік пен қауіпсіздікті арттырады.

1-қадам: көтеру талаптарын анықтаңыз

• Жүктеме сыйымдылығы: Максималды салмақты есептеңіз (қозғалыс кезіндегі динамикалық күштерді қосыңыз).
• Аралық және биіктік: Кранның кедергілерді басып өтіп, көтеріле алатынына көз жеткізіңіз.

2-қадам: Жүктемелердің түрін қарастырыңыз

• Контейнерлер: Тартқыштар мен телескопиялық жебелерді таңдаңыз.
• Сусымалы материалдар: қондырмаларды немесе магниттік жүйелерді таңдаңыз.

3-қадам: Ұтқырлық пен басқаруды бағалау

• Шина түрі: Кедір-бұдыр жерлерге арналған пневматикалық шиналар төселген беттерге арналған қатты резеңкеге қарсы.
• Руль режимі: Тар кеңістіктер үшін краб немесе толық дөңгелекті басқаруға басымдық беріңіз.

4-қадам: Электр немесе гидравликалық жетек жүйелері арасында таңдаңыз

• Электрлік РТГ: Шуды азайту және техникалық қызмет көрсету; ішкі пайдалану үшін өте қолайлы.
• Гидравликалық РТГ: Ауыр жүкті сыртқы қолданбалар үшін жоғары қуат.

5-қадам: Операциялық ортаны бағалау

• Ауа райы жағдайлары: Жағалау аймақтары үшін коррозияға қарсы жабындар; суық климатқа арналған жылытылатын кабиналар.
• Жер жағдайлары: Қиыршық тас немесе тегіс емес беттерге арналған күшейтілген шиналар.

A. Жұмысқа дейінгі тексерулер

• Шиналардың тозуы немесе тесілуін тексеріңіз.
• Гидравликалық сұйықтық деңгейін және сым арқанның тұтастығын тексеріңіз.
• Апаттық тоқтату жүйелері мен дабылдарын сынау.

B. Қауіпсіз жұмыс процедуралары

• Жүктемені өңдеу:
  • Ауырылуын болдырмау үшін жүкті ілмектің астына ортасына қойыңыз.
  • Теңселуді азайту үшін кенеттен басталу/тоқтаудан аулақ болыңыз.
• Ұтқырлық:
  • Адамдар көп шоғырланған жерлерде кері қозғалыс кезінде споттерді пайдаланыңыз.
  • Ылғал немесе тегіс емес беттерде жылдамдықты азайтыңыз.

C. Өшіру протоколы

• Ілгекті жерге түсіріңіз.
• Тұрақ тежегіштері мен тұрақтандырғыштарды қосыңыз.
• Рұқсатсыз пайдалануды болдырмау үшін басқару тақталарын құлыптаңыз.

1-сұрақ: Резеңке шиналы порталды кранды пайдаланудың артықшылықтары қандай?

• Икемділік: Бекітілген рельстер қажет емес; оңай ауыстырылады.
• Шығындардың тиімділігі: RMGs қарағанда төмен инфрақұрылымдық инвестиция.
• Жан-жақтылық: Әртүрлі жүктемелер мен орталарға бейімделеді.

2-сұрақ: RTG және рельстік портал (RMG) крандарының айырмашылығы неде?

• RTG: Резеңке шиналардағы жылжымалы; көп мақсаттағы аулаларға жарамды.
• RMG: рельстерге бекітілген; контейнер терминалдары үшін жоғары дәлдік.

3-сұрақ: RTG әртүрлі ауа райы жағдайында жұмыс істей ала ма?

• Иә: Ауа райынан қорғайтын үлгілер (IP65 корпустары, сырғанауға қарсы шиналар) жаңбырға, қарға немесе ыстыққа төзімді.

4-сұрақ: Резеңке шинасы бар порталды кранның негізгі қызметі қандай?

• Ұтқырлық пен бейімделуді қажет ететін орталарда ауыр жүктерді көтеру, тасымалдау және орналастыру.

5-сұрақ: Резеңке шинасы бар порталдық крандарға қандай техникалық қызмет көрсету қажет?

• Күнделікті: Шиналарды, тежегіштерді және гидравликалық желілерді тексеріңіз.
• Ай сайын: Түйіндерді майлаңыз және сым арқандарды тексеріңіз.
• Жыл сайын: Қозғалтқыштарды күрделі жөндеу және кранды жүктеп сынау.
