Portálový jeřáb s gumovými pneumatikami

Co je portálový jeřáb s gumovými pneumatikami?

Portálový jeřáb s pryžovými pneumatikami (RTG) je mobilní jeřáb s ocelovou konstrukcí namontovanou na pryžových pneumatikách. Skládá se z vodorovného nosníku podepřeného nohami s koly, což mu umožňuje obkročovat nákladní kontejnery, stroje nebo sypké materiály. Na rozdíl od portálových jeřábů montovaných na kolejnici (RMG) fungují RTG volně na rovném povrchu a nabízejí bezkonkurenční flexibilitu.

Klíčové vlastnosti

• Mobilita: Gumové pneumatiky umožňují pohyb po dvorech, dílnách nebo docích.
• Kapacita zatížení: Typicky 30–200 tun, přičemž některé modely přesahují 500 tun.
• Výška zdvihu: Nastavitelná ramena nebo rozmetadla pro stohování kontejnerů nebo těžkých nákladů.
• Přizpůsobení: Modulární konstrukce pro specifická průmyslová odvětví (např. manipulace s kontejnery, zvedání ocelových svitků).

Výhody RTG

• Žádná závislost na železnici: Snížené náklady na infrastrukturu.
• Vysoká manévrovatelnost: Ideální pro přeplněné nebo víceúčelové prostory.
• Rychlé nasazení: Rychle přemístěno, aby vyhovovalo provozním požadavkům.

A. Výrobní průmysl

• Manipulace s těžkými stroji: Zvedněte a umístěte průmyslová zařízení, jako jsou turbíny, lisy nebo CNC stroje.
• Podpora montážní linky: Přepravujte velké součásti mezi výrobními fázemi.

B. Výroba prefabrikovaného betonu

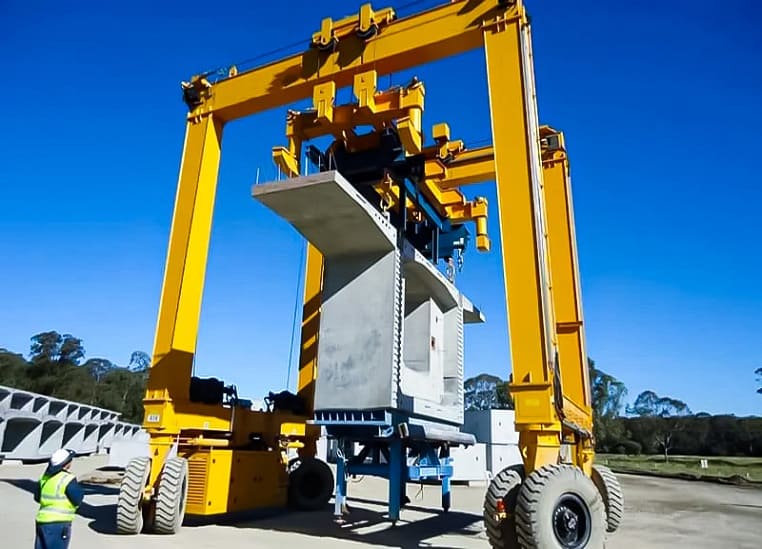

• Manipulace s deskami a nosníky: Přemístěte prefabrikované betonové prvky z forem na skladovací dvory.
• Stohovací operace: Uspořádejte hotové výrobky svisle, abyste optimalizovali prostor na dvoře.

C. Stavebnictví

• Instalace ocelového nosníku: Umístěte konstrukční nosníky během mostních nebo výškových konstrukcí.
• Správa materiálového dvora: Správa armatur, trubek a potřeb pro lešení.

D. Ocelářský průmysl

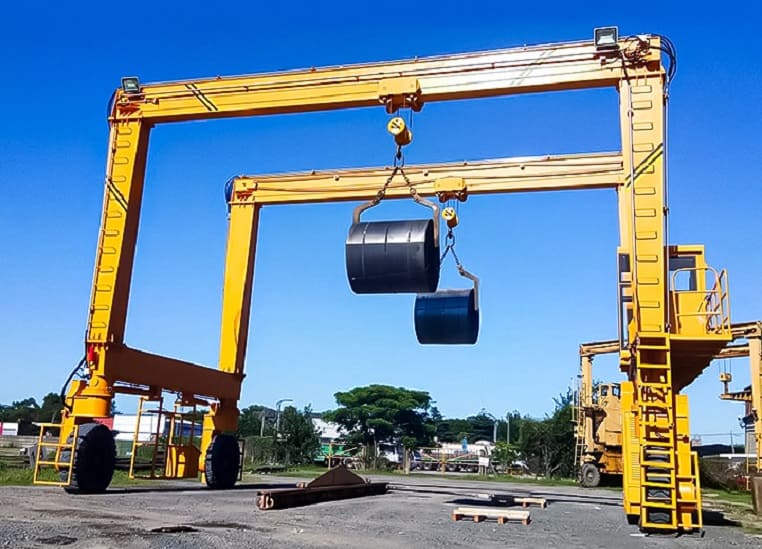

• Manipulace s cívkami a deskami: Přeprava ocelových svitků (až 50 tun) mezi skladovacími a zpracovatelskými linkami.
• Manipulace s deskami: Přemisťujte horké nebo studené bramy ve válcovnách.

E. Loděnice a námořní průmysl

• Montáž lodi: Během stavby zvedněte části lodi, motory nebo vrtule.

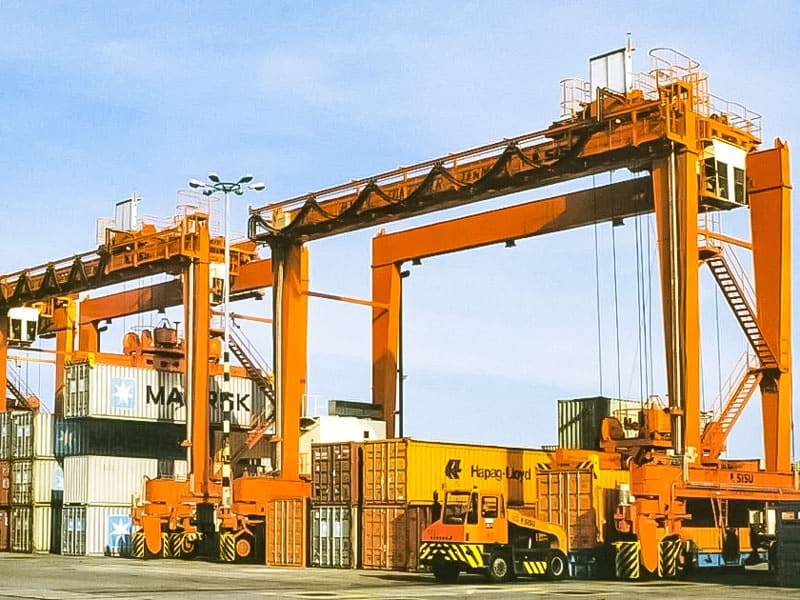

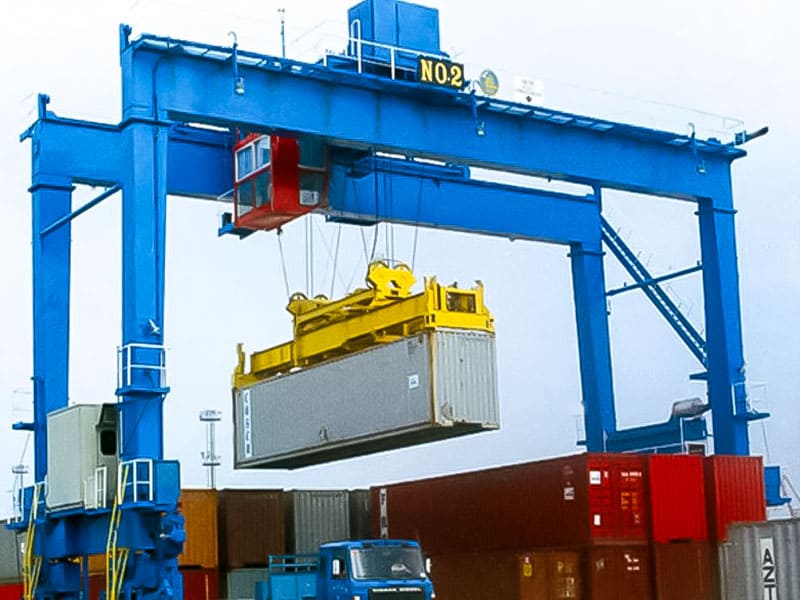

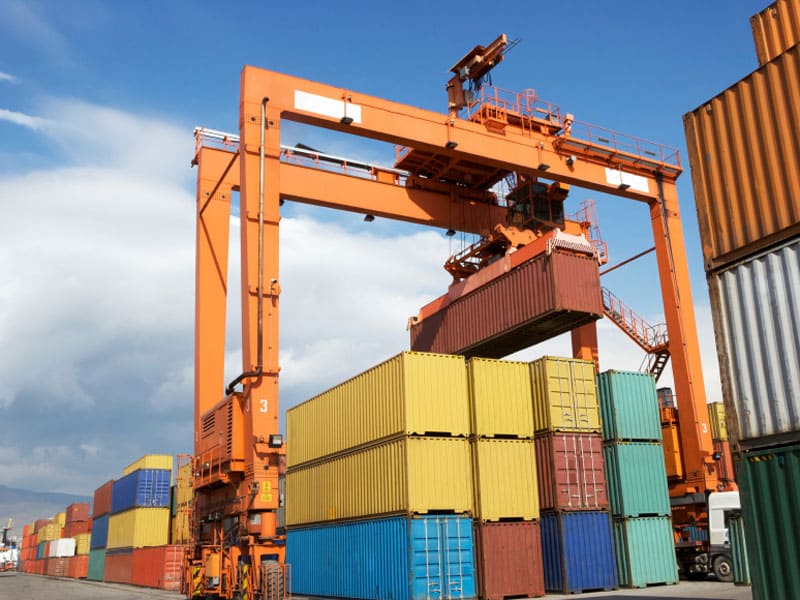

• Provoz přístavu: Nakládejte/vykládejte kontejnery, těžké stroje nebo projektujte náklad z plavidel.

Portálové jeřáby s pryžovou pneumatikou (RTG) jsou všestranná zvedací řešení navržená pro mobilitu a přizpůsobivost napříč průmyslovými odvětvími. Níže jsou uvedeny čtyři běžné typy dostupné k prodeji, z nichž každý je přizpůsoben specifickým provozním potřebám:

Jednopaprskový portálový jeřáb s pryžovou pneumatikou

Tento lehký RTG má jeden hlavní nosník podepřený gumovými nohami. Ideální pro lehké až střední zatížení (1–20 tun), vynikne v dílnách, skladech a malých výrobních jednotkách. Jeho kompaktní design umožňuje snadnou navigaci v úzkých prostorech, zatímco elektrické nebo hydraulické pohony zajišťují hladký provoz. Aplikace zahrnují manipulaci s částmi strojů, paletizovaným zbožím a lehkými kontejnery.

Dvoupaprskový portálový jeřáb s gumovými pneumatikami

Tento jeřáb je vybaven dvojitými nosníky pro zvýšenou pevnost a zvládne těžká zatížení (20–500+ tun). Dvoupaprsková konstrukce poskytuje vynikající stabilitu a rozpětí (až 40 metrů), díky čemuž je vhodná pro ocelárny, přístavy a staveniště. Funkce, jako jsou systémy proti vykývnutí a přizpůsobitelné rozmetadla umožňují přesnou manipulaci s ocelovými svitky, přepravními kontejnery a nadrozměrnými stroji.

Portálový jeřáb s pryžovou pneumatikou s rámem A

Tento jeřáb se vyznačuje konfigurací nohou ve tvaru A a nabízí výjimečnou rovnováhu a vertikální světlost. Běžně se používá v prefabrikovaných betonových dvorech, leteckých zařízeních a docích pro stavbu lodí. Konstrukce A-rámu minimalizuje překážky na zemi a umožňuje snadný přístup k nízkoprofilovým nákladům, jako jsou betonové panely nebo součásti letadel. Nosnosti se obvykle pohybují od 10 do 100 tun.

Portálový jeřáb rozkročmo

Navrženy pro rychlou přepravu kontejnerů a nákladu, obkročné nosiče mají rám s vysokou světlostí, který „obkročmo“ nakládá náklad. Kombinují mobilitu RTG s funkcí obkročmo přepravce, ideální pro rušné přístavy, intermodální terminály a logistické uzly. S kapacitou až 50 tun efektivně stohují a přemisťují kontejnery, přívěsy nebo těžkou techniku na krátké vzdálenosti.

Výběr správného typu

• Lehké/střední zatížení: Zvolte jednopaprskové RTG.
• Těžké průmyslové použití: Dvoupaprskové modely poskytují robustnost.
• Specializovaná manipulace: Nosiče s A-rámem nebo obkročmo řeší speciální požadavky.

Přizpůsobením typu jeřábu provozním požadavkům podniky zvyšují efektivitu a bezpečnost v dynamických prostředích.

Krok 1: Definujte své požadavky na zvedání

• Kapacita zatížení: Vypočítejte maximální hmotnost (zahrňte dynamické síly z pohybu).
• Rozpětí a výška: Ujistěte se, že jeřáb může obkročmo a zvedat překážky.

Krok 2: Zvažte typ zatížení

• Kontejnery: Rozhodněte se pro rozmetadla a teleskopická ramena.
• Hromadné materiály: Vyberte si uchopovací nástavce nebo magnetické systémy.

Krok 3: Vyhodnoťte mobilitu a řízení

• Typ pneumatiky: Pneumatiky pro nerovný terén vs. plná pryž pro zpevněné povrchy.
• Režim řízení: Upřednostněte krabí řízení nebo řízení všech kol pro stísněné prostory.

Krok 4: Vyberte si mezi elektrickým nebo hydraulickým pohonem

• Elektrické RTG: Nižší hlučnost a údržba; ideální pro vnitřní použití.
• Hydraulické RTG: Vyšší výkon pro náročné venkovní aplikace.

Krok 5: Zhodnoťte provozní prostředí

• Povětrnostní podmínky: Antikorozní nátěry pro pobřežní oblasti; vyhřívané kabiny pro chladné klima.
• Pozemní podmínky: Vyztužené pneumatiky pro štěrk nebo nerovný povrch.

A. Předprovozní kontroly

• Zkontrolujte pneumatiky, zda nejsou opotřebené nebo proražené.
• Ověřte hladiny hydraulické kapaliny a integritu ocelového lana.
• Otestujte systémy nouzového zastavení a alarmy.

B. Bezpečné provozní postupy

• Manipulace s nákladem:
  • Vystřeďte náklad pod hákem, abyste zabránili převrácení.
  • Vyvarujte se náhlých startů/zastavení, abyste minimalizovali houpání.
• Mobilita:
  • Při couvání v přeplněných oblastech používejte spotery.
  • Snižte rychlost na mokrém nebo nerovném povrchu.

C. Vypínací protokol

• Spusťte hák na zem.
• Zatáhněte parkovací brzdy a stabilizátory.
• Zamkněte ovládací panely, abyste zabránili neoprávněnému použití.

Q1: Jaké jsou výhody použití portálového jeřábu s pryžovými pneumatikami?

• Flexibilita: Nejsou potřeba žádné pevné kolejnice; snadno přemístit.
• Efektivita nákladů: Nižší investice do infrastruktury než RMG.
• Všestrannost: Přizpůsobitelné různým zatížením a prostředím.

Q2: Jaký je rozdíl mezi RTG a kolejovými portálovými (RMG) jeřáby?

• RTG: Mobilní na gumových pneumatikách; vhodné pro víceúčelové dvory.
• RMG: Upevněné na kolejnicích; vyšší přesnost pro kontejnerové terminály.

Q3: Mohou RTG fungovat za různých povětrnostních podmínek?

• Ano: Modely s odolností proti povětrnostním vlivům (krytí IP65, protiskluzové pneumatiky) zvládají déšť, sníh nebo horko.

Q4: Jaká je primární funkce portálového jeřábu s pryžovou pneumatikou?

• Ke zvedání, přepravě a umístění těžkých nákladů v prostředí vyžadujícím mobilitu a přizpůsobivost.

Q5: Jaká údržba je vyžadována u portálových jeřábů s pryžovými pneumatikami?

• Denní: Zkontrolujte pneumatiky, brzdy a hydraulické vedení.
• Měsíční: Promažte spoje a zkontrolujte ocelová lana.
• Každoročně: Proveďte generální opravu motorů a zátěžový test jeřábu.
