Portálový žeriav s gumovými pneumatikami

Čo je portálový žeriav s gumovými pneumatikami?

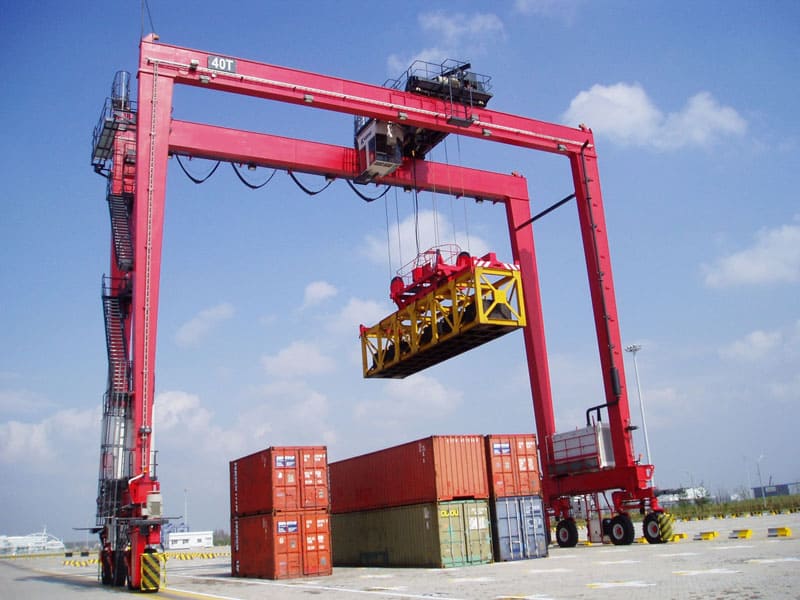

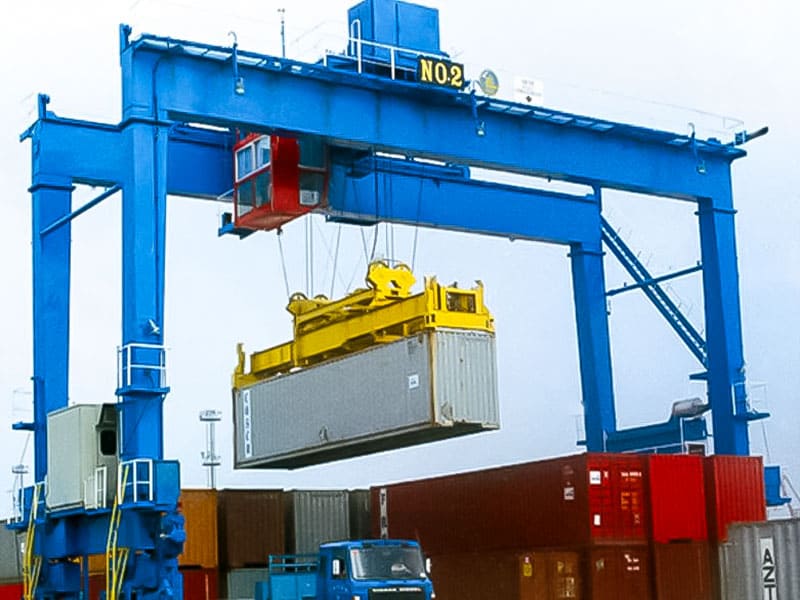

Portálový žeriav s gumovými pneumatikami (RTG) je mobilný žeriav s oceľovou konštrukciou namontovanou na gumených pneumatikách. Pozostáva z vodorovného nosníka podopreného nohami s kolesami, čo mu umožňuje obkročovať nákladné kontajnery, stroje alebo sypké materiály. Na rozdiel od portálových žeriavov namontovaných na koľajnici (RMG) RTG fungujú voľne na rovných povrchoch a ponúkajú bezkonkurenčnú flexibilitu.

Kľúčové vlastnosti

• Mobilita: Gumové pneumatiky umožňujú pohyb po dvoroch, dielňach alebo dokoch.
• Kapacita zaťaženia: Zvyčajne 30–200 ton, pričom niektoré modely presahujú 500 ton.
• Výška zdvihu: Nastaviteľné ramená alebo rozpery na stohovanie kontajnerov alebo ťažkých nákladov.
• Prispôsobenie: Modulárne konštrukcie pre špecifické odvetvia (napr. manipulácia s kontajnermi, zdvíhanie oceľových zvitkov).

Výhody RTG

• Žiadna závislosť na železnici: Znížené náklady na infraštruktúru.
• Vysoká manévrovateľnosť: Ideálne pre preťažené alebo viacúčelové priestory.
• Rýchle nasadenie: Rýchlo premiestnené, aby vyhovovalo prevádzkovým požiadavkám.

A. Výrobný priemysel

• Manipulácia s ťažkými strojmi: Zdvíhajte a umiestňujte priemyselné zariadenia, ako sú turbíny, lisy alebo CNC stroje.
• Podpora montážnej linky: Preprava veľkých komponentov medzi jednotlivými fázami výroby.

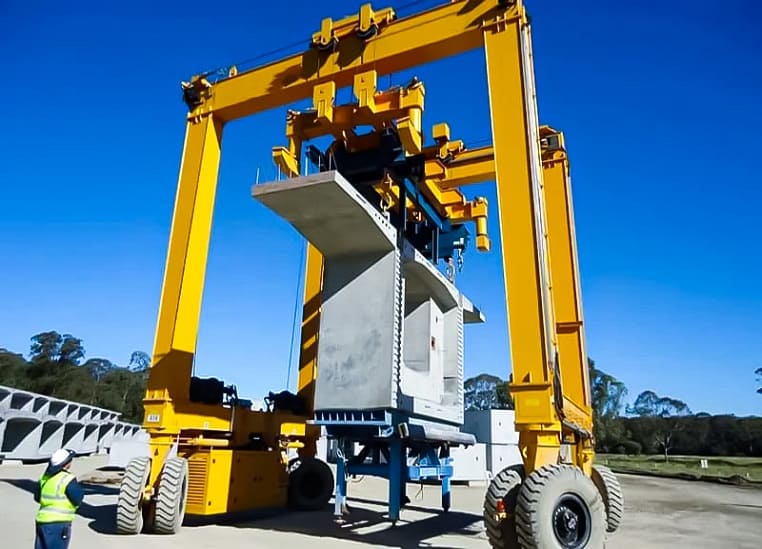

B. Výroba prefabrikovaného betónu

• Manipulácia s doskami a nosníkmi: Premiestnite prefabrikované betónové prvky z foriem na skladovacie dvory.
• Stohovacie operácie: Usporiadajte hotové výrobky vertikálne, aby ste optimalizovali priestor na dvore.

C. Stavebný priemysel

• Inštalácia oceľového nosníka: Umiestnite konštrukčné nosníky počas výstavby mostov alebo výškových budov.
• Správa materiálového dvora: Správa výstuže, rúr a zásob lešenia.

D. Oceliarsky priemysel

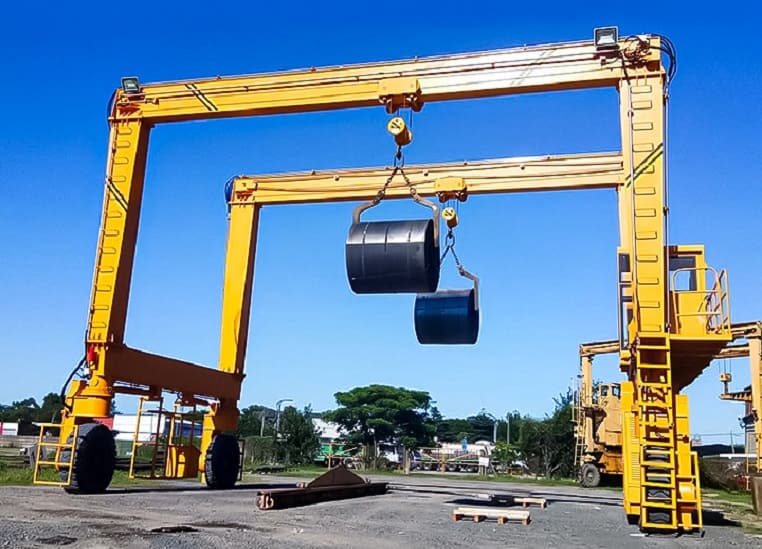

• Manipulácia s cievkami a doskami: Preprava oceľových zvitkov (do 50 ton) medzi skladovacími a spracovateľskými linkami.
• Manipulácia s doskou: Premiestňujte horúce alebo studené dosky vo valcovniach.

E. Lodenice a námorný priemysel

• Zhromaždenie lode: Zdvihnite časti lode, motory alebo vrtule počas stavby.

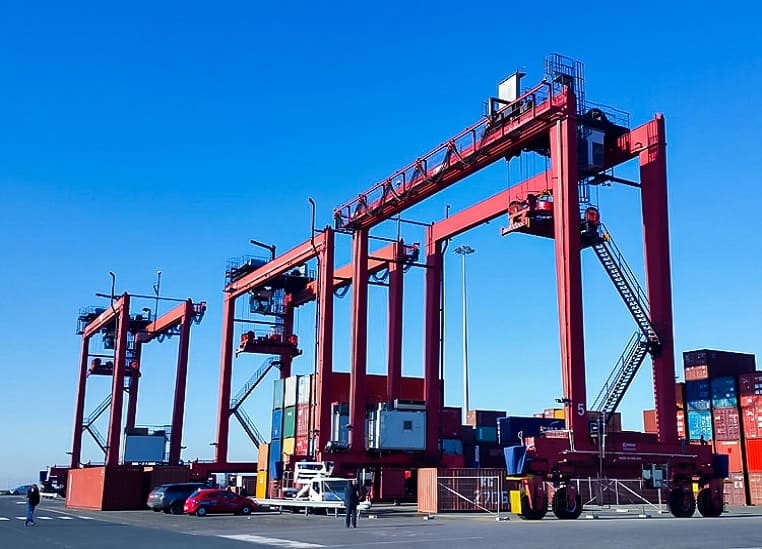

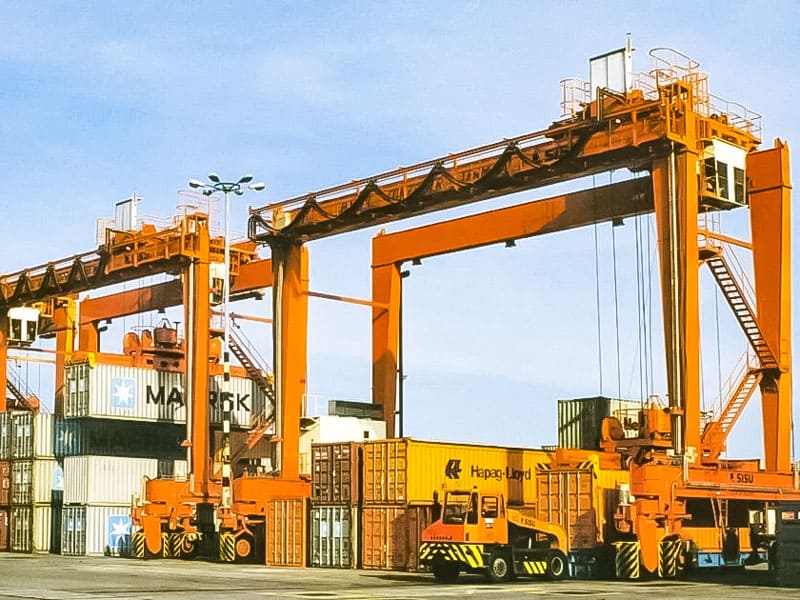

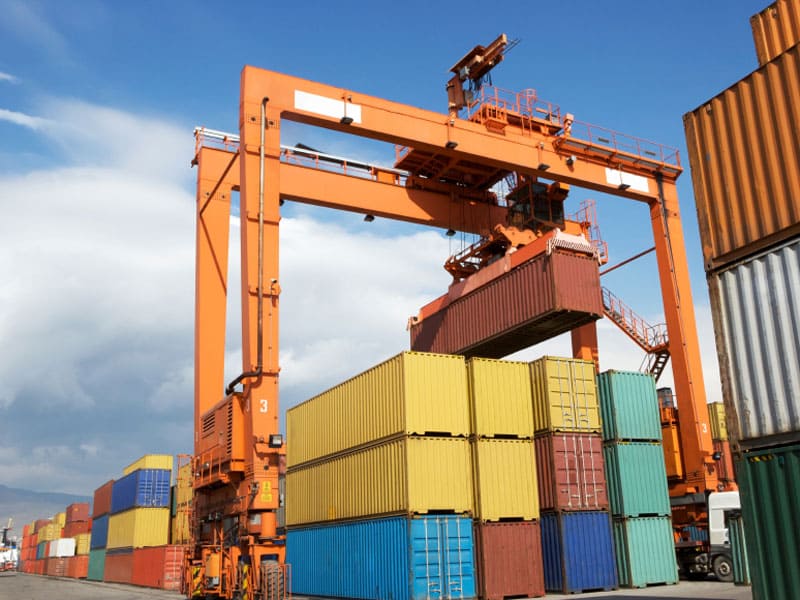

• Prevádzka prístavu: Nakladanie/vykladanie kontajnerov, ťažkých strojov alebo projektovanie nákladu z plavidiel.

Portálové žeriavy s gumenou pneumatikou (RTG) sú všestranné zdvíhacie riešenia navrhnuté pre mobilitu a prispôsobivosť v rôznych odvetviach. Nižšie sú uvedené štyri bežné typy dostupné na predaj, z ktorých každý je prispôsobený špecifickým prevádzkovým potrebám:

Portálový žeriav s jedným nosníkom s gumenou pneumatikou

Tento ľahký RTG má jeden hlavný nosník podporovaný nohami s gumovou pneumatikou. Ideálny pre ľahké až stredné zaťaženie (1–20 ton), vyniká v dielňach, skladoch a malých výrobných jednotkách. Jeho kompaktný dizajn umožňuje jednoduchú navigáciu v úzkych priestoroch, zatiaľ čo elektrické alebo hydraulické pohony zaisťujú hladký chod. Aplikácie zahŕňajú manipuláciu s časťami strojov, paletizovaným tovarom a ľahkými kontajnermi.

Portálový žeriav s dvojitým nosníkom s gumovými pneumatikami

Tento žeriav je vybavený dvojitými nosníkmi pre zvýšenú pevnosť a zvládne ťažké bremená (20–500+ ton). Dvojnosníková konštrukcia poskytuje vynikajúcu stabilitu a rozpätie (až 40 metrov), vďaka čomu je vhodná pre oceliarne, prístavy a staveniská. Funkcie ako systémy proti vykývnutiu a prispôsobiteľné rozpery umožňujú presnú manipuláciu s oceľovými zvitkami, prepravnými kontajnermi a nadrozmernými strojmi.

Portálový žeriav s gumovou pneumatikou s rámom A

Tento žeriav, ktorý sa vyznačuje konfiguráciou nôh v tvare A, ponúka výnimočnú rovnováhu a vertikálnu vôľu. Bežne sa používa v prefabrikovaných betónových dvoroch, leteckých zariadeniach a dokoch na stavbu lodí. Konštrukcia A-rámu minimalizuje zemné prekážky a umožňuje ľahký prístup k nízkoprofilovým nákladom, ako sú betónové panely alebo komponenty lietadiel. Nosnosť sa zvyčajne pohybuje od 10 do 100 ton.

Portálový žeriav na obkročmo

Obkročné nosiče, navrhnuté na rýchlu prepravu kontajnerov a nákladu, majú rám s vysokou svetlosťou, ktorý „obkročmo“ naloží náklad. Spájajú RTG mobilitu s funkcionalitou obkročmo dopravcu, ideálne pre rušné prístavy, intermodálne terminály a logistické uzly. S nosnosťou do 50 ton efektívne stohujú a presúvajú kontajnery, prívesy alebo ťažké zariadenia na krátke vzdialenosti.

Výber správneho typu

• Ľahké/stredné zaťaženie: Rozhodnite sa pre jednolúčové RTG.
• Ťažké priemyselné použitie: Modely s dvojitým nosníkom poskytujú robustnosť.
• Špecializovaná manipulácia: Nosiče s A-rámom alebo obkročmo riešia špecifické požiadavky.

Prispôsobením typu žeriavu prevádzkovým požiadavkám podniky zvyšujú efektivitu a bezpečnosť v dynamických prostrediach.

Krok 1: Definujte svoje požiadavky na zdvíhanie

• Kapacita zaťaženia: Vypočítajte maximálnu hmotnosť (zahrňte dynamické sily z pohybu).
• Rozpätie a výška: Uistite sa, že žeriav môže obkročmo a zdvihnúť sa cez prekážky.

Krok 2: Zvážte typ zaťaženia

• Kontajnery: Rozhodnite sa pre rozmetadlá a teleskopické výložníky.
• Hromadné materiály: Vyberte si uchopovacie nástavce alebo magnetické systémy.

Krok 3: Vyhodnoťte mobilitu a riadenie

• Typ pneumatiky: Pneumatiky pre nerovný terén vs. plná guma pre spevnené povrchy.
• Režim riadenia: Pre stiesnené priestory uprednostňujte riadenie kraba alebo všetkých kolies.

Krok 4: Vyberte si medzi elektrickým alebo hydraulickým pohonom

• Elektrické RTG: Nižšia hlučnosť a údržba; ideálne pre vnútorné použitie.
• Hydraulické RTG: Vyšší výkon pre náročné vonkajšie aplikácie.

Krok 5: Zhodnoťte prevádzkové prostredie

• Poveternostné podmienky: Antikorózne nátery pre pobrežné oblasti; vyhrievané kabíny pre chladné podnebie.
• Pozemné podmienky: Zosilnené pneumatiky pre štrk alebo nerovný povrch.

A. Predprevádzkové kontroly

• Skontrolujte pneumatiky, či nie sú opotrebované alebo prepichnuté.
• Skontrolujte hladinu hydraulickej kvapaliny a integritu oceľového lana.
• Otestujte systémy núdzového zastavenia a alarmy.

B. Bezpečné prevádzkové postupy

• Manipulácia s nákladom:
  • Náklad vycentrujte pod hák, aby ste zabránili prevráteniu.
  • Vyhnite sa náhlym štartom/zastavením, aby ste minimalizovali kývanie.
• Mobilita:
  • Pri cúvaní v preplnených priestoroch používajte spottery.
  • Znížte rýchlosť na mokrom alebo nerovnom povrchu.

C. Vypínací protokol

• Spustite hák na zem.
• Zatiahnite ručné brzdy a stabilizátory.
• Uzamknite ovládacie panely, aby ste zabránili neoprávnenému použitiu.

Q1: Aké sú výhody použitia portálového žeriavu s gumovými pneumatikami?

• Flexibilita: Nie sú potrebné žiadne pevné koľajnice; ľahko premiestniť.
• Nákladová efektívnosť: Nižšie investície do infraštruktúry ako RMG.
• Všestrannosť: Prispôsobiteľné rôznym zaťaženiam a prostrediam.

Q2: Aký je rozdiel medzi RTG a koľajnicovými portálovými (RMG) žeriavmi?

• RTG: Mobilné na gumených pneumatikách; vhodné pre viacúčelové dvory.
• RMG: Upevnené na koľajniciach; vyššia presnosť pre kontajnerové terminály.

Otázka 3: Môžu RTG fungovať v rôznych poveternostných podmienkach?

• áno: Modely s odolnosťou voči poveternostným vplyvom (krytie IP65, protišmykové pneumatiky) zvládajú dážď, sneh alebo teplo.

Q4: Aká je primárna funkcia portálového žeriavu s gumovými pneumatikami?

• Na zdvíhanie, prepravu a umiestnenie ťažkých bremien v prostrediach vyžadujúcich mobilitu a prispôsobivosť.

Q5: Aká údržba je potrebná pre portálové žeriavy s gumovými pneumatikami?

• Denne: Skontrolujte pneumatiky, brzdy a hydraulické vedenia.
• Mesačne: Namažte spoje a skontrolujte oceľové laná.
• Ročne: Generálna oprava motorov a záťažová skúška žeriavu.
