Suwnica bramowa na oponach gumowych

Czym jest suwnica bramowa na kołach gumowych?

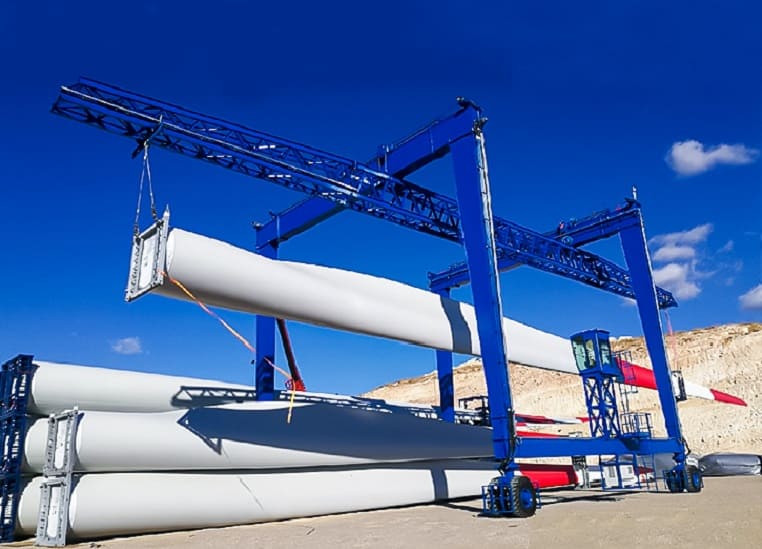

Suwnica bramowa na oponach gumowych (RTG) to mobilny dźwig wyposażony w stalową ramę zamontowaną na oponach gumowych. Składa się z poziomej belki podpartej nogami z kołami, co umożliwia jej rozkraczanie kontenerów ładunkowych, maszyn lub materiałów masowych. W przeciwieństwie do suwnic bramowych montowanych na szynach (RMG), RTG działają swobodnie na płaskich powierzchniach, oferując niezrównaną elastyczność.

Główne cechy

• Ruchliwość:Opony gumowe umożliwiają poruszanie się po placach, warsztatach i dokach.
• Nośność:Zwykle 30–200 ton, przy czym niektóre modele przekraczają 500 ton.
• Wysokość podnoszenia:Regulowane wysięgniki lub rozpieracze do układania kontenerów lub ciężkich ładunków.
• Dostosowanie:Modułowe projekty dla konkretnych branż (np. przeładunek kontenerów, podnoszenie zwojów stali).

Zalety RTG

• Brak zależności od kolei:Zmniejszenie kosztów infrastruktury.
• Wysoka zwrotność:Idealny do przestrzeni o dużym natężeniu ruchu lub wielofunkcyjnych.
• Szybkie wdrażanie:Szybka relokacja w celu spełnienia wymagań operacyjnych.

A. Przemysł wytwórczy

• Obsługa ciężkiego sprzętu:Podnoszenie i pozycjonowanie sprzętu przemysłowego, takiego jak turbiny, prasy lub maszyny CNC.
• Wsparcie linii montażowej:Transport dużych komponentów pomiędzy etapami produkcji.

B. Produkcja prefabrykatów betonowych

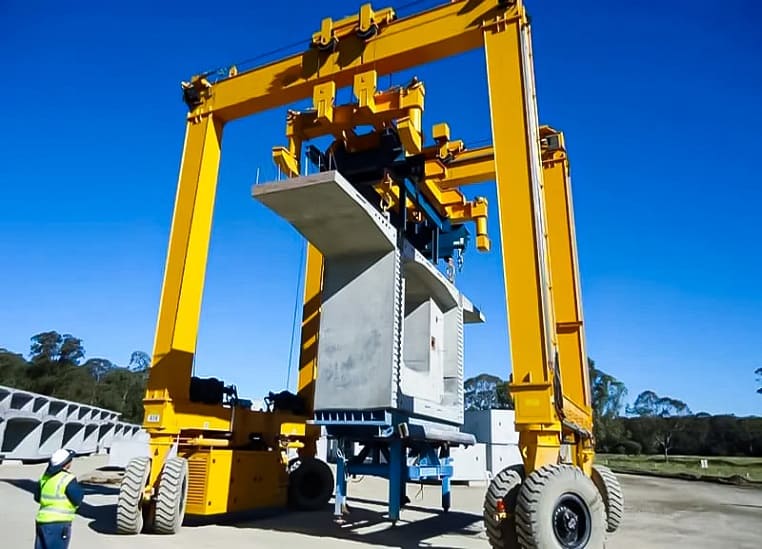

• Obsługa płyt i belek:Przenoszenie prefabrykowanych elementów betonowych z form na place składowe.
• Operacje układania:Uporządkuj gotowe produkty w pionie, aby zoptymalizować przestrzeń na placu.

C. Branża budowlana

• Montaż belek stalowych:Ustawianie belek konstrukcyjnych podczas budowy mostu lub budynku wysokiego.
• Zarządzanie składem materiałów:Zarządzaj prętami zbrojeniowymi, rurami i materiałami do rusztowań.

D. Przemysł stalowy

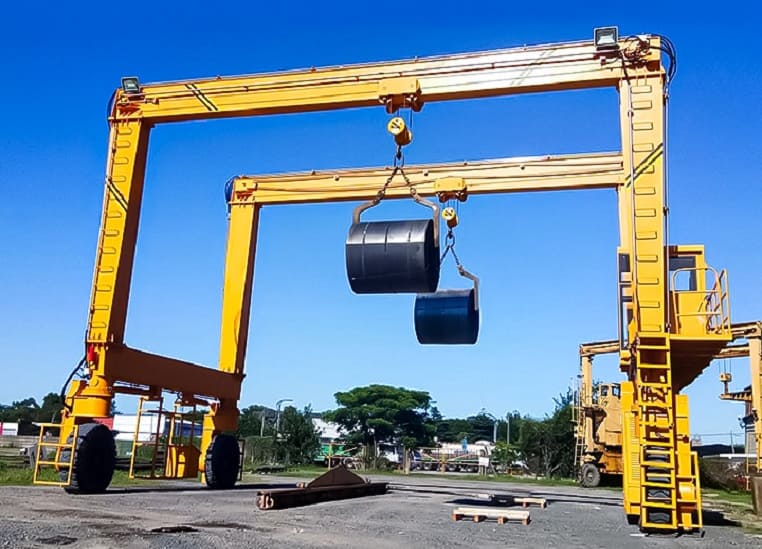

• Obsługa cewek i płyt:Transport zwojów stali (do 50 ton) pomiędzy liniami magazynowymi i przetwórczymi.
• Obsługa płyt:Przesuwanie gorących lub zimnych kęsisk w walcowniach.

E. Stocznie i przemysł morski

• Montaż statków:Podnoszenie sekcji statków, silników lub śrub napędowych w trakcie budowy.

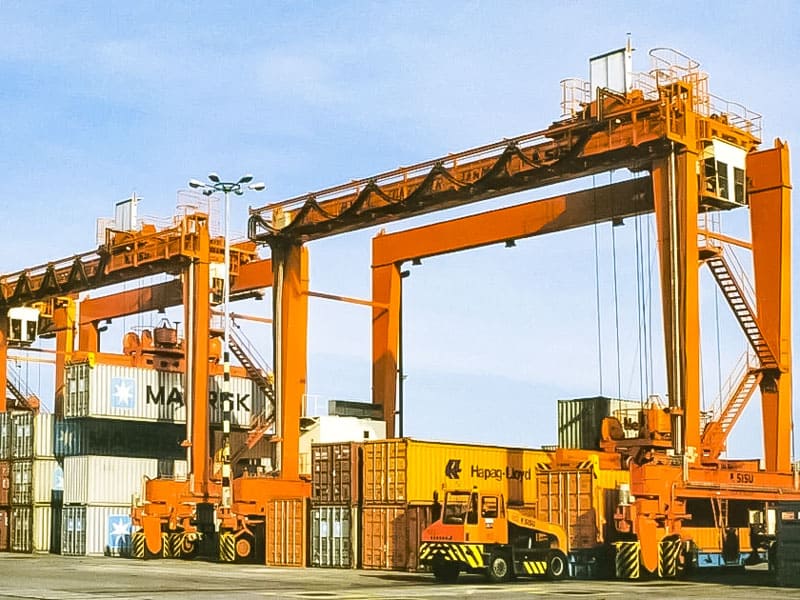

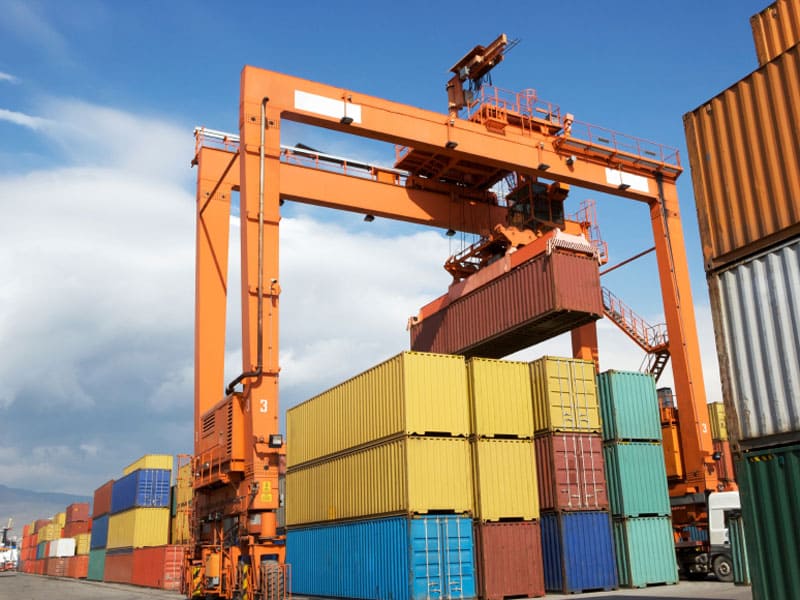

• Operacje portowe:Załadunek/rozładunek kontenerów, ciężkiego sprzętu lub ładunków specjalnych ze statków.

Suwnice bramowe na oponach gumowych (RTG) to wszechstronne rozwiązania podnoszące zaprojektowane z myślą o mobilności i możliwości adaptacji w różnych branżach. Poniżej przedstawiono cztery popularne typy dostępne w sprzedaży, każdy dostosowany do konkretnych potrzeb operacyjnych:

Suwnica bramowa z pojedynczą belką i oponami gumowymi

Ten lekki RTG ma pojedynczą główną belkę podpartą gumowymi nogami. Idealny do lekkich i średnich ładunków (1–20 ton), sprawdza się w warsztatach, magazynach i małych jednostkach produkcyjnych. Jego kompaktowa konstrukcja umożliwia łatwą nawigację w wąskich przestrzeniach, a napędy elektryczne lub hydrauliczne zapewniają płynną pracę. Zastosowania obejmują obsługę części maszyn, towarów na paletach i lekkich pojemników.

Suwnica bramowa z podwójnymi belkami i oponami gumowymi

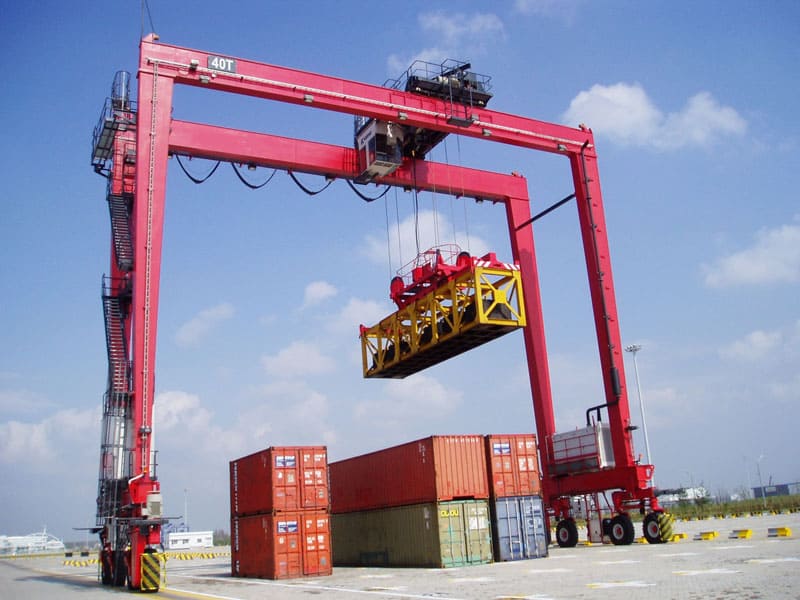

Wyposażony w podwójne dźwigary dla zwiększenia wytrzymałości, ten dźwig obsługuje ciężkie ładunki (20–500+ ton). Konstrukcja z podwójnymi belkami zapewnia doskonałą stabilność i rozpiętość (do 40 metrów), dzięki czemu nadaje się do hut stali, portów i placów budowy. Funkcje takie jak systemy antykołysania i konfigurowalne rozpieracze umożliwiają precyzyjną obsługę zwojów stali, kontenerów transportowych i maszyn o dużych gabarytach.

Suwnica bramowa z oponami gumowymi w kształcie litery A

Wyróżniający się konfiguracją nóg w kształcie litery A, ten dźwig oferuje wyjątkową równowagę i prześwit pionowy. Jest powszechnie używany w stoczniach prefabrykowanych, obiektach lotniczych i dokach budowy statków. Konstrukcja ramy w kształcie litery A minimalizuje przeszkody naziemne, umożliwiając łatwy dostęp do ładunków o niskim profilu, takich jak panele betonowe lub elementy samolotów. Nośność zwykle mieści się w zakresie od 10 do 100 ton.

Suwnica bramowa bramowa

Zaprojektowane do szybkiego transportu kontenerów i ładunków, wózki platformowe posiadają ramę o dużym prześwicie, która „przesuwa” ładunki. Łączą mobilność RTG z funkcjonalnością wózków platformowych, idealne do ruchliwych portów, terminali intermodalnych i centrów logistycznych. Dzięki ładowności do 50 ton sprawnie układają i przemieszczają kontenery, przyczepy lub ciężki sprzęt na krótkie odległości.

Wybór właściwego typu

• Ładunki lekkie/średnie:Wybierz RTG jednowiązkowe.
• Ciężkie zastosowanie przemysłowe:Modele dwubelkowe zapewniają wytrzymałość.
• Specjalistyczne przetwarzanie:Wózki typu A-frame lub straddle spełniają niszowe wymagania.

Dopasowując typ dźwigu do wymagań operacyjnych, przedsiębiorstwa zwiększają wydajność i bezpieczeństwo w dynamicznych środowiskach.

Krok 1: Określ swoje wymagania dotyczące podnoszenia

• Nośność:Oblicz maksymalny ciężar (uwzględnij siły dynamiczne wynikające z ruchu).
• Rozpiętość i wysokość:Upewnij się, że dźwig może pokonywać przeszkody i je podnosić.

Krok 2: Weź pod uwagę rodzaj obciążeń

• Kontenery:Wybierz rozsiewacze i wysięgniki teleskopowe.
• Materiały masowe: Wybierz uchwyty lub systemy magnetyczne.

Krok 3: Oceń mobilność i kierowanie

• Typ opony:Opony pneumatyczne do jazdy w terenie, a opony z pełnej gumy do jazdy po utwardzonych nawierzchniach.
• Tryb sterowania:W ciasnych przestrzeniach priorytet należy nadać trybowi skrętu kraba lub skrętowi wszystkich kół.

Krok 4: Wybierz pomiędzy napędem elektrycznym a hydraulicznym

• RTG elektryczne: Mniejszy hałas i mniejsze wymagania konserwacyjne; idealne do stosowania wewnątrz pomieszczeń.
• RTG hydrauliczne:Większa moc do wymagających zastosowań zewnętrznych.

Krok 5: Oceń środowisko operacyjne

• Warunki atmosferyczne:Powłoki antykorozyjne dla obszarów przybrzeżnych; ogrzewane kabiny dla zimnego klimatu.
• Warunki gruntowe:Wzmocnione opony do jazdy po żwirze lub nierównych nawierzchniach.

A. Kontrole przedoperacyjne

• Sprawdź opony pod kątem zużycia i przebić.
• Sprawdź poziom płynu hydraulicznego i integralność liny stalowej.
• Testowanie systemów zatrzymania awaryjnego i alarmów.

B. Bezpieczne procedury operacyjne

• Obsługa ładunków:
  • Umieść ładunek na środku pod hakiem, aby zapobiec jego przewróceniu.
  • Aby zminimalizować kołysanie, należy unikać nagłych zatrzymań i ruszania.
• Ruchliwość:
  • Korzystaj z pomocy obserwatorów podczas cofania w zatłoczonych miejscach.
  • Na mokrych lub nierównych nawierzchniach należy zmniejszyć prędkość.

C. Protokół wyłączania

• Opuść hak na ziemię.
• Włącz hamulec postojowy i podpory stabilizacyjne.
• Zablokuj panele sterowania, aby zapobiec nieautoryzowanemu użyciu.

P1: Jakie są zalety stosowania suwnicy bramowej na oponach gumowych?

• Elastyczność: Nie ma potrzeby stosowania stałych szyn, można je łatwo zmienić położenie.
• Efektywność kosztowa:Niższe nakłady na infrastrukturę niż w przypadku RMG.
• Wszechstronność:Możliwość dostosowania do różnych obciążeń i środowisk.

P2: Jaka jest różnica pomiędzy suwnicami RTG a suwnicami bramowymi montowanymi na szynach (RMG)?

• RTG:Mobilny, na oponach gumowych; odpowiedni do podwórek o różnym przeznaczeniu.
• RMG: Naprawiono na szynach; większa precyzja dla terminali kontenerowych.

P3: Czy RTG może działać w różnych warunkach pogodowych?

• Tak:Modele odporne na warunki atmosferyczne (obudowa IP65, opony antypoślizgowe) są odporne na deszcz, śnieg i ciepło.

P4: Jaka jest główna funkcja suwnicy bramowej na oponach gumowych?

• Podnoszenie, transport i ustawianie ciężkich ładunków w środowiskach wymagających mobilności i zdolności adaptacyjnych.

P5: Jakie czynności konserwacyjne są wymagane w przypadku suwnic bramowych z oponami gumowymi?

• Codziennie:Sprawdź opony, hamulce i przewody hydrauliczne.
• Miesięczny:Nasmaruj złącza i sprawdź liny stalowe.
• Rocznie:Przeprowadź remont silników i próbę obciążeniową dźwigu.
