جرثقیل دروازه ای تایر لاستیکی

جرثقیل دروازه ای تایر لاستیکی چیست؟

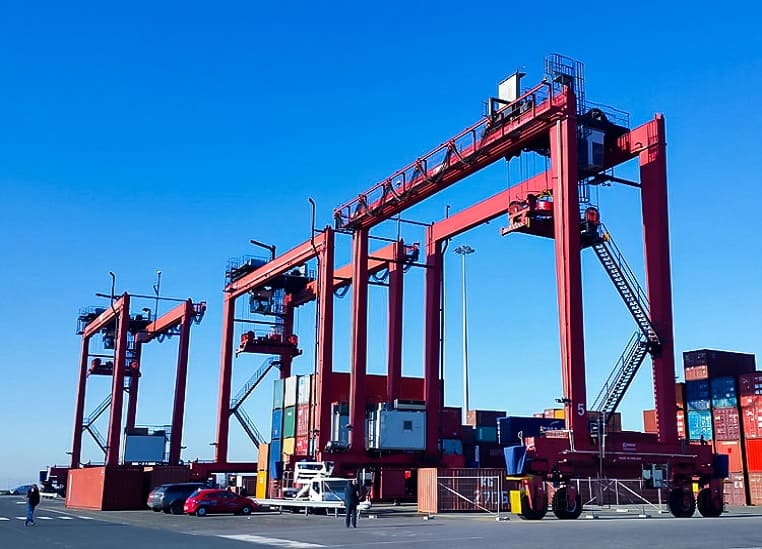

جرثقیل دروازه ای تایر لاستیکی (RTG) یک جرثقیل متحرک است که دارای یک چارچوب فولادی است که روی تایرهای لاستیکی نصب شده است. این شامل یک تیر افقی است که توسط پایه‌هایی با چرخ پشتیبانی می‌شود و آن را قادر می‌سازد تا ظروف بار، ماشین‌آلات یا مواد فله را در هم بپیچد. برخلاف جرثقیل های دروازه ای ریلی (RMG)، RTG ها آزادانه روی سطوح صاف کار می کنند و انعطاف پذیری بی نظیری را ارائه می دهند.

ویژگی های کلیدی

• تحرک: لاستیک های لاستیکی امکان حرکت در حیاط ها، کارگاه ها یا اسکله ها را فراهم می کنند.
• ظرفیت بار: به طور معمول 30-200 تن، با برخی از مدل ها بیش از 500 تن.
• ارتفاع بالابری: بوم ها یا پخش کننده های قابل تنظیم برای چیدن ظروف یا بارهای سنگین.
• سفارشی سازی: طرح های مدولار برای صنایع خاص (به عنوان مثال، جابجایی ظروف، بلند کردن سیم پیچ فولادی).

مزایای RTG ها

• بدون وابستگی به ریل: کاهش هزینه های زیرساختی.
• قدرت مانور بالا: ایده آل برای فضاهای شلوغ یا چند منظوره.
• استقرار سریع: به سرعت برای رفع نیازهای عملیاتی جابه جا می شود.

الف. صنعت تولید

• جابجایی ماشین آلات سنگین: تجهیزات صنعتی مانند توربین ها، پرس ها یا ماشین های CNC را بلند و موقعیت یابی کنید.
• پشتیبانی از خط مونتاژ: حمل قطعات بزرگ بین مراحل تولید.

ب. تولید بتن پیش ساخته

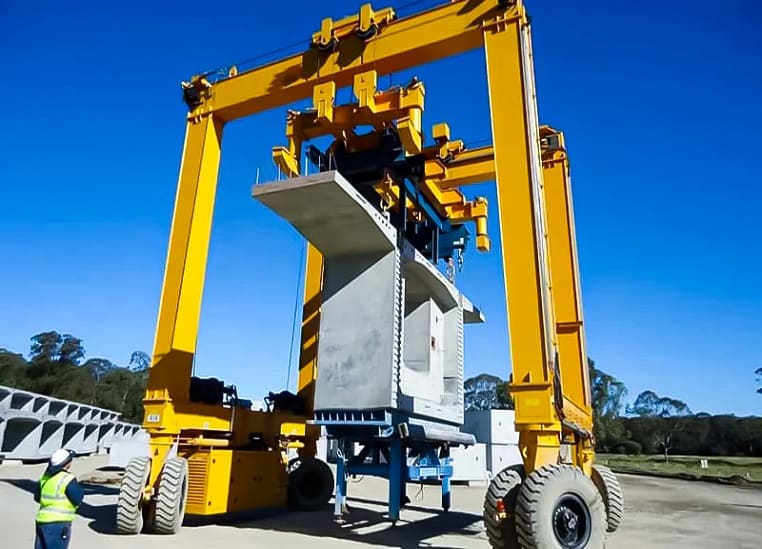

• جابجایی دال و تیر: عناصر بتنی پیش ساخته را از قالب ها به محوطه های انبار منتقل کنید.
• عملیات انباشتگی: محصولات نهایی را به صورت عمودی سازماندهی کنید تا فضای حیاط را بهینه کنید.

ج. صنعت ساختمان

• نصب تیر آهنی: تیرهای سازه ای را در حین ساخت پل یا بلند مرتبه قرار دهید.
• مدیریت محوطه مواد: منابع میلگرد، لوله و داربست را مدیریت کنید.

د. صنعت فولاد

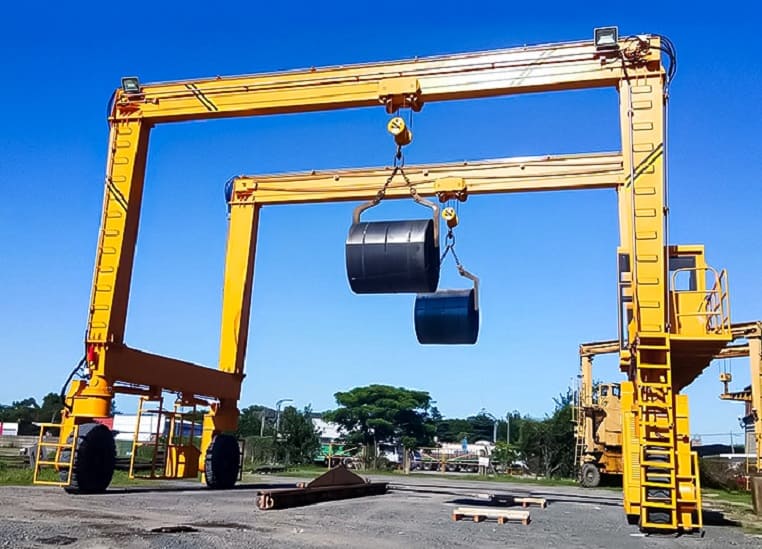

• جابجایی کویل و صفحه: کویل های فولادی (تا 50 تن) را بین خطوط ذخیره سازی و فرآوری حمل کنید.
• اسلب هندلینگ: دال های سرد یا گرم را در کارخانه های نورد جابجا کنید.

E. کشتی سازی و صنایع دریایی

• مونتاژ کشتی: بخش‌ها، موتورها یا پروانه‌های کشتی را در حین ساخت بالا ببرید.

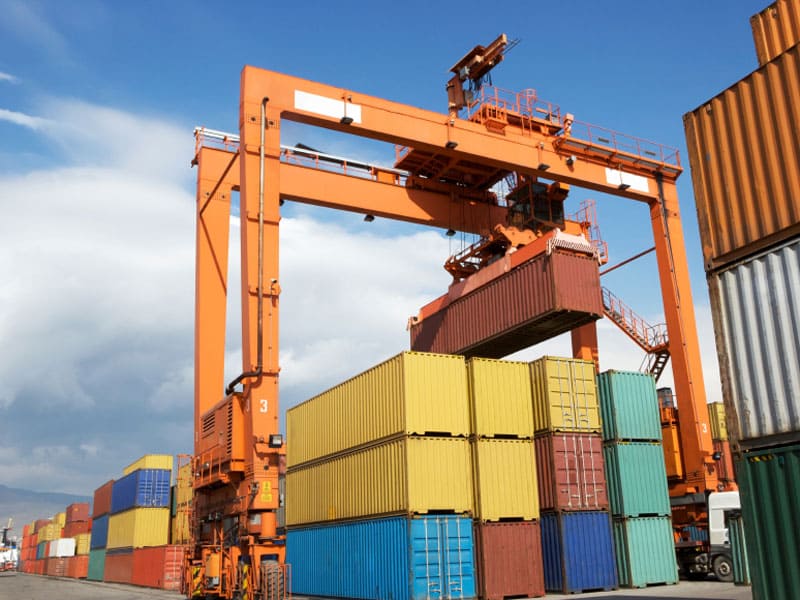

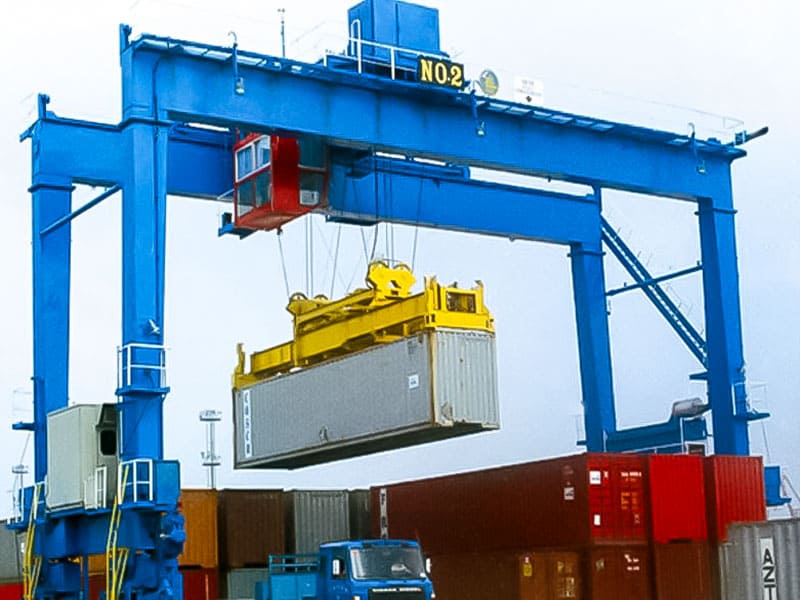

• عملیات بندری: بارگیری/تخلیه کانتینرها، ماشین آلات سنگین، یا طرح محموله از کشتی ها.

جرثقیل های دروازه ای تایر لاستیکی (RTG) راه حل های بالابری همه کاره هستند که برای تحرک و سازگاری در صنایع طراحی شده اند. در زیر چهار نوع متداول موجود برای فروش وجود دارد که هر کدام متناسب با نیازهای عملیاتی خاص هستند:

جرثقیل دروازه ای لاستیک تک پرتو

این RTG سبک وزن دارای یک تیر اصلی تکی است که توسط پایه های لاستیکی پشتیبانی می شود. ایده آل برای بارهای سبک تا متوسط (1 تا 20 تن)، در کارگاه ها، انبارها و واحدهای تولیدی کوچک برتر است. طراحی جمع و جور آن امکان ناوبری آسان را در فضاهای باریک فراهم می کند، در حالی که درایوهای الکتریکی یا هیدرولیک عملکرد روان را تضمین می کنند. کاربردها شامل جابجایی قطعات ماشین آلات، کالاهای پالت شده و ظروف سبک است.

جرثقیل دروازه ای تایر لاستیکی دو پرتو

این جرثقیل مجهز به تیرهای دوگانه برای استحکام بیشتر، بارهای سنگین (20 تا 500+ تن) را تحمل می کند. ساختار دوتایی پایداری و قابلیت دهانه عالی (تا 40 متر) را فراهم می کند و آن را برای کارخانه های فولادی، بنادر و سایت های ساختمانی مناسب می کند. ویژگی هایی مانند سیستم های ضد نوسان و پخش کننده های قابل تنظیم، جابجایی دقیق کویل های فولادی، ظروف حمل و نقل و ماشین آلات بزرگ را امکان پذیر می کند.

جرثقیل دروازه ای تایر لاستیکی A-Frame

این جرثقیل که با پیکربندی پایه A شکل خود متمایز است، تعادل و فاصله عمودی فوق العاده ای را ارائه می دهد. معمولاً در محوطه های بتنی پیش ساخته، تأسیسات هوافضا و اسکله های کشتی سازی استفاده می شود. طراحی قاب A انسداد زمین را به حداقل می رساند و امکان دسترسی آسان به بارهای کم مشخصات مانند پانل های بتنی یا اجزای هواپیما را فراهم می کند. ظرفیت بار معمولاً بین 10 تا 100 تن است.

جرثقیل دروازه ای حامل استرادل

برای حمل و نقل سریع کانتینر و محموله طراحی شده‌اند، حامل‌های استرادل دارای یک قاب با فاصله بالا هستند که بارها را «استرادل» می‌کند. آنها تحرک RTG را با قابلیت حمل و نقل straddle ترکیب می کنند که برای پورت های شلوغ، پایانه های بین وجهی و هاب های لجستیک ایده آل است. آنها با ظرفیت تا 50 تن، کانتینرها، تریلرها یا تجهیزات سنگین را به طور موثر در فواصل کوتاه روی هم چیده و جابه جا می کنند.

انتخاب نوع مناسب

• بارهای سبک/متوسط: RTG های تک پرتو را انتخاب کنید.
• مصارف صنعتی سنگین: مدل های دوتایی استحکام ایجاد می کنند.
• هندلینگ تخصصی: A-frame یا straddle carriers نیازهای طاقچه را برآورده می کنند.

با تطبیق نوع جرثقیل با نیازهای عملیاتی، مشاغل کارایی و ایمنی را در محیط های پویا افزایش می دهند.

مرحله 1: الزامات لیفتینگ خود را تعریف کنید

• ظرفیت بار: محاسبه حداکثر وزن (شامل نیروهای دینامیکی ناشی از حرکت).
• دهانه و ارتفاع: مطمئن شوید که جرثقیل می تواند از موانع عبور کرده و بلند شود.

مرحله 2: نوع بارها را در نظر بگیرید

• ظروف: پخش کننده ها و بوم های تلسکوپی را انتخاب کنید.
• مواد فله: پیوست های چنگ زدنی یا سیستم های آهنربایی را انتخاب کنید.

مرحله 3: تحرک و فرمان را ارزیابی کنید

• نوع لاستیک: لاستیک های پنوماتیک برای زمین های ناهموار در مقابل لاستیک جامد برای سطوح سنگ فرش شده.
• حالت فرمان: برای فضاهای تنگ، فرمان خرچنگ یا چهارچرخ را در اولویت قرار دهید.

مرحله 4: بین سیستم های محرک الکتریکی یا هیدرولیک را انتخاب کنید

• RTG های الکتریکی: سر و صدای کمتر و نگهداری ایده آل برای استفاده در فضای داخلی
• RTG های هیدرولیک: قدرت بالاتر برای کاربردهای سنگین در فضای باز.

مرحله 5: ارزیابی محیط عملیاتی

• شرایط آب و هوایی: پوشش های ضد خوردگی برای مناطق ساحلی; کابین گرم کن برای آب و هوای سرد
• شرایط زمین: تایرهای تقویت شده برای سطوح سنگریزه یا ناهموار.

الف. بررسی های قبل از عملیات

• لاستیک ها را از نظر سایش یا پنچری بررسی کنید.
• سطح سیال هیدرولیک و یکپارچگی طناب سیم را بررسی کنید.
• تست سیستم های توقف اضطراری و آلارم.

ب. رویه های عملیاتی ایمن

• حمل و نقل بار:
  • برای جلوگیری از واژگونی بار را زیر قلاب قرار دهید.
  • برای به حداقل رساندن نوسان، از شروع یا توقف ناگهانی خودداری کنید.
• تحرک:
  • هنگام دنده عقب در مناطق شلوغ از نقطه گیر استفاده کنید.
  • سرعت را روی سطوح مرطوب یا ناهموار کاهش دهید.

ج. پروتکل خاموش کردن

• قلاب را روی زمین پایین بیاورید.
• ترمز دستی و تثبیت کننده ها را درگیر کنید.
• برای جلوگیری از استفاده غیرمجاز، پانل های کنترل را قفل کنید.

Q1: مزایای استفاده از جرثقیل دروازه ای تایر لاستیکی چیست؟

• انعطاف پذیری: بدون نیاز به ریل ثابت به راحتی تغییر مکان داد.
• کارایی هزینه: سرمایه گذاری زیرساختی کمتر از RMGs.
• تطبیق پذیری: سازگار با بارها و محیط های مختلف.

Q2: تفاوت بین جرثقیل های دروازه ای RTG و راه آهن (RMG) چیست؟

• RTG: موبایل روی لاستیک های لاستیکی; مناسب برای محوطه های چند منظوره
• RMG: ثابت روی ریل; دقت بالاتر برای پایانه های کانتینری

Q3: آیا RTG ها می توانند در شرایط آب و هوایی مختلف کار کنند؟

• بله: مدل های دارای عایق هوا (محفظه IP65، لاستیک های ضد لغزش) باران، برف یا گرما را کنترل می کنند.

Q4: عملکرد اصلی جرثقیل دروازه ای تایر لاستیکی چیست؟

• برای بلند کردن، حمل و نقل و قرار دادن بارهای سنگین در محیط هایی که نیاز به تحرک و سازگاری دارند.

Q5: چه تعمیراتی برای جرثقیل های دروازه ای تایر لاستیکی مورد نیاز است؟

• روزانه: لاستیک ها، ترمزها و خطوط هیدرولیک را بررسی کنید.
• ماهانه: مفاصل را روغن کاری کرده و سیم بکسل ها را بررسی کنید.
• سالانه: تعمیرات اساسی موتورها و بارگیری جرثقیل.
