Portaalkraan met rubberbanden

Wat is een portaalkraan met rubberen banden?

Een Rubber Tyred Gantry Crane (RTG) is een mobiele kraan met een stalen frame dat op rubberen banden is gemonteerd. Het bestaat uit een horizontale ligger die wordt ondersteund door poten met wielen, waardoor het over vrachtcontainers, machines of bulkmaterialen kan spannen. In tegenstelling tot op rails gemonteerde portaalkranen (RMG's) werken RTG's vrij op vlakke oppervlakken en bieden ze ongeëvenaarde flexibiliteit.

Belangrijkste kenmerken

• Mobiliteit: Rubberen banden maken verplaatsing over terreinen, werkplaatsen of dokken mogelijk.
• Laadvermogen: Meestal 30–200 ton, met sommige modellen van meer dan 500 ton.
• Hefhoogte: Verstelbare gieken of spreaders voor het stapelen van containers of zware lasten.
• Aanpassing: Modulaire ontwerpen voor specifieke industrieën (bijv. containerafhandeling, heffen van staalrollen).

Voordelen van RTG's

• Geen afhankelijkheid van spoorwegen: Lagere infrastructuurkosten.
• Hoge wendbaarheid: Ideaal voor drukke of multifunctionele ruimtes.
• Snelle inzet:Snel verplaatst om aan de operationele eisen te voldoen.

A. Verwerkende industrie

• Zware machine handling: Heffen en positioneren van industriële apparatuur zoals turbines, persen of CNC-machines.
• Ondersteuning van de assemblagelijn: Grote componenten tussen productiefasen vervoeren.

B. Productie van geprefabriceerd beton

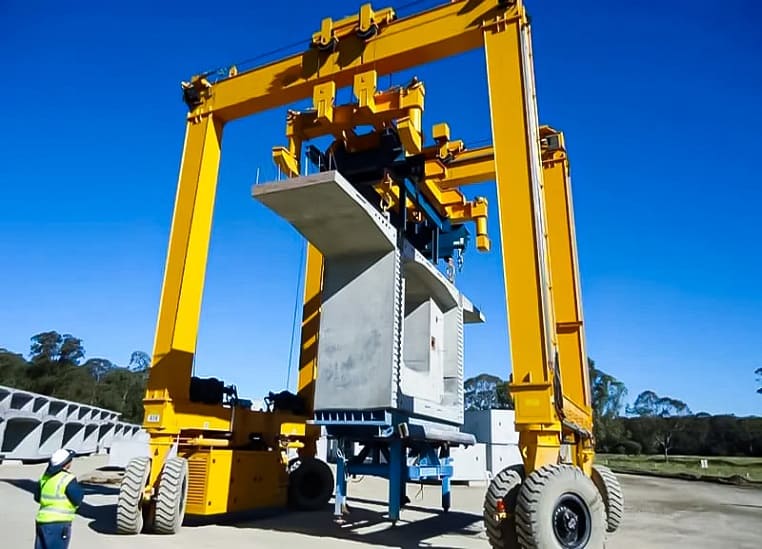

• Plaat- en balkbehandeling: Verplaats geprefabriceerde betonelementen van mallen naar opslagterreinen.
• Stapelbewerkingen: Organiseer afgewerkte producten verticaal om de ruimte in de tuin optimaal te benutten.

C. Bouwsector

• Installatie van stalen liggers: Positioneren van constructiebalken tijdens de bouw van bruggen of hoogbouw.
• Materiaalbeheer: Beheer wapeningsstaal, buizen en steigermateriaal.

D. Staalindustrie

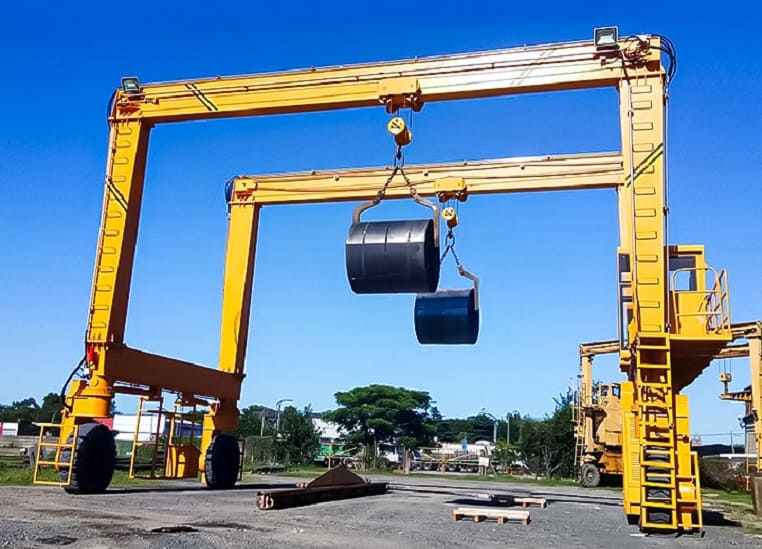

• Spoel- en plaatbehandeling: Transport van staalrollen (tot 50 ton) tussen opslag- en verwerkingslijnen.
• Plaatverwerking: Het verplaatsen van warme of koude plakken in walsmolens.

E. Scheepswerven en maritieme industrie

• Scheepsmontage: Het hijsen van scheepsdelen, motoren of propellers tijdens de bouw.

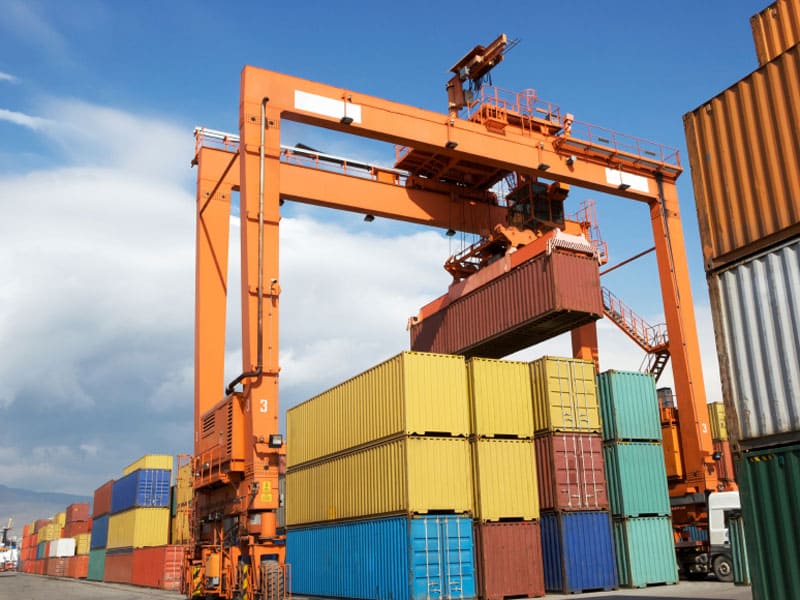

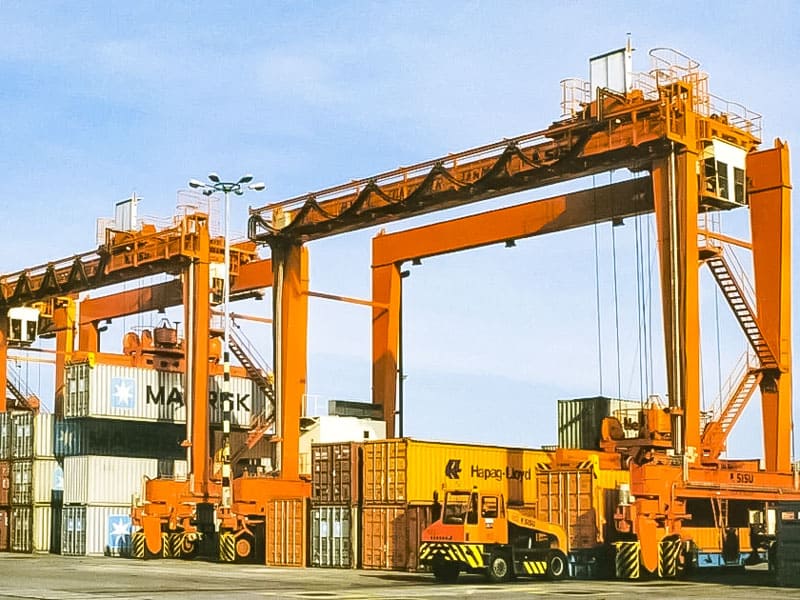

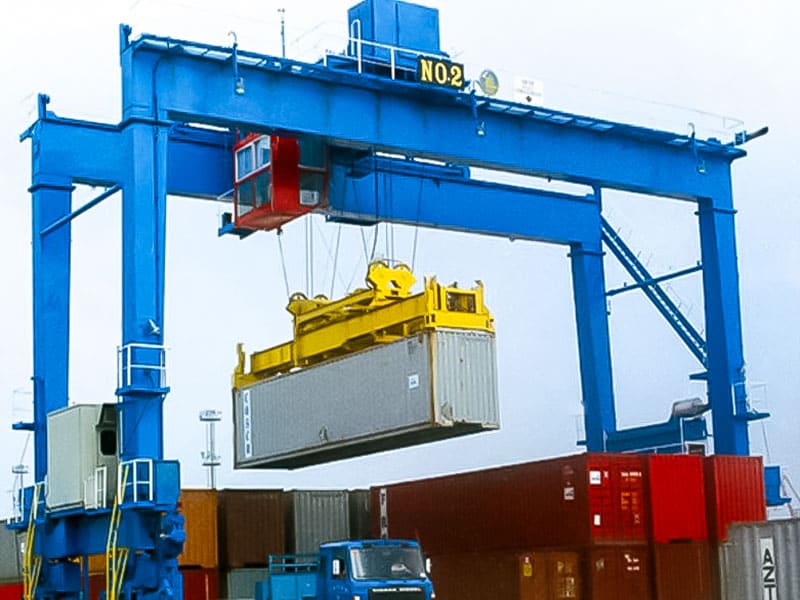

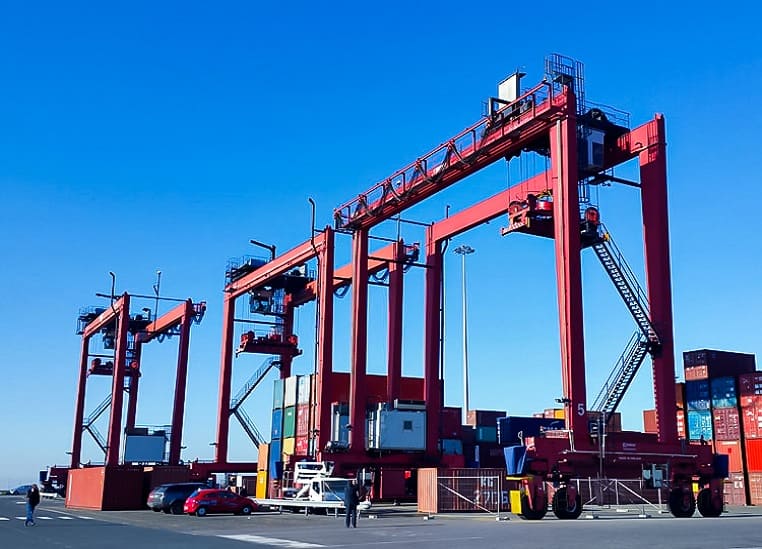

• Havenoperaties: Laden/lossen van containers, zwaar materieel of projectlading van schepen.

Rubber Tyred Gantry Cranes (RTG's) zijn veelzijdige hefoplossingen die zijn ontworpen voor mobiliteit en aanpasbaarheid in verschillende sectoren. Hieronder staan vier veelvoorkomende typen die te koop zijn, elk afgestemd op specifieke operationele behoeften:

Enkelvoudige balk rubberen banden portaalkraan

Deze lichtgewicht RTG heeft een enkele hoofdligger die wordt ondersteund door poten met rubberen banden. Ideaal voor lichte tot middelzware lasten (1-20 ton) en blinkt uit in werkplaatsen, magazijnen en kleine productie-eenheden. Het compacte ontwerp zorgt voor eenvoudige navigatie in nauwe ruimtes, terwijl elektrische of hydraulische aandrijvingen zorgen voor een soepele werking. Toepassingen omvatten het verwerken van machineonderdelen, gepalletiseerde goederen en lichte containers.

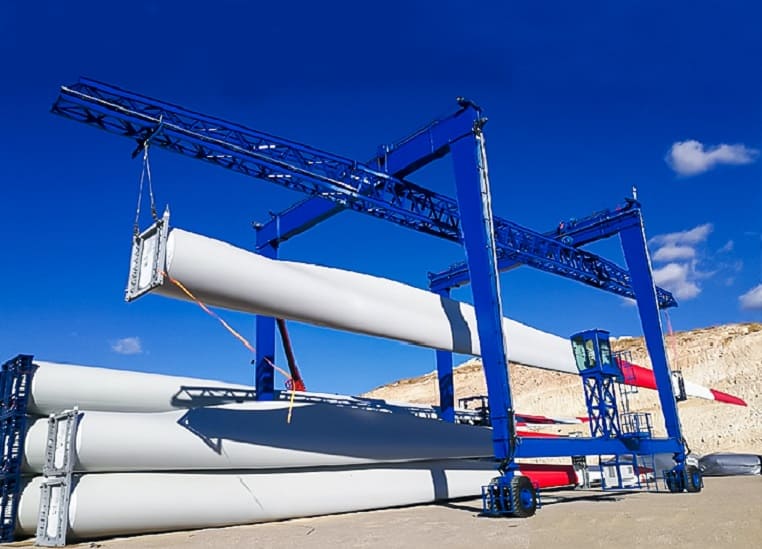

Dubbele balk rubberen banden portaalkraan

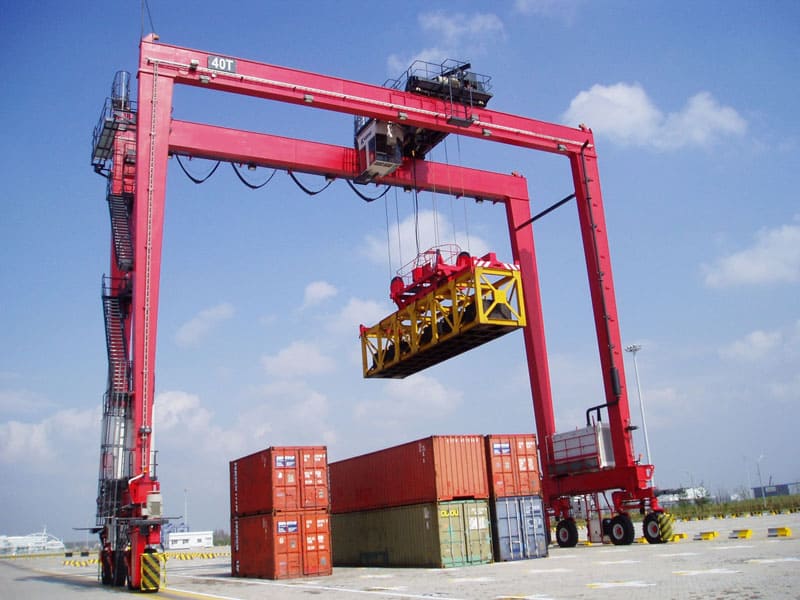

Uitgerust met dubbele liggers voor extra sterkte, kan deze kraan zware lasten aan (20–500+ ton). De dubbele balkstructuur biedt superieure stabiliteit en overspanningsmogelijkheden (tot 40 meter), waardoor hij geschikt is voor staalfabrieken, havens en bouwplaatsen. Functies zoals anti-sway-systemen en aanpasbare spreaders maken nauwkeurige verwerking van stalen rollen, scheepscontainers en overmaatse machines mogelijk.

A-Frame Rubber Banden Portaalkraan

Deze kraan onderscheidt zich door zijn A-vormige pootconfiguratie en biedt een uitzonderlijke balans en verticale speling. Hij wordt veel gebruikt in prefab betonwerven, ruimtevaartfaciliteiten en scheepsbouwdokken. Het A-frame ontwerp minimaliseert obstakels op de grond, waardoor lage ladingen zoals betonnen panelen of vliegtuigonderdelen gemakkelijk toegankelijk zijn. De laadcapaciteiten variëren doorgaans van 10 tot 100 ton.

Portaalkraan voor portaalkranen met portaal

Straddle carriers zijn ontworpen voor snel container- en vrachtvervoer en hebben een frame met hoge speling dat ladingen 'straddlet'. Ze combineren RTG-mobiliteit met straddle carrier-functionaliteit, ideaal voor drukke havens, intermodale terminals en logistieke hubs. Met capaciteiten tot 50 ton stapelen en verplaatsen ze containers, trailers of zwaar materieel efficiënt over korte afstanden.

Het juiste type kiezen

• Lichte/middelzware lasten: Kies voor RTG's met één straal.
• Zwaar industrieel gebruik: Dubbelbalkmodellen zorgen voor robuustheid.
• Gespecialiseerde afhandeling: A-frame- of straddle-carriers voldoen aan specifieke eisen.

Door het type kraan af te stemmen op de operationele eisen, verbeteren bedrijven de efficiëntie en veiligheid in dynamische omgevingen.

Stap 1: Definieer uw hijsvereisten

• Laadvermogen: Bereken het maximale gewicht (houd rekening met dynamische krachten door beweging).
• Spanwijdte en hoogte: Zorg ervoor dat de kraan over obstakels heen kan hijsen en tillen.

Stap 2: Houd rekening met het type lading

• Containers: Kies voor spreiders en telescooparmen.
• Bulkmaterialen: Kies voor grijpsystemen of magneetsystemen.

Stap 3: Evalueer mobiliteit en sturing

• Bandentype: Luchtbanden voor ruw terrein versus massief rubber voor verharde oppervlakken.
• Stuurmodus: Geef voor krappe ruimtes de voorkeur aan krab- of vierwielbesturing.

Stap 4: Kies tussen elektrische of hydraulische aandrijfsystemen

• Elektrische RTG's: Minder lawaai en onderhoud; ideaal voor gebruik binnenshuis.
• Hydraulische RTG's: Hoger vermogen voor zware buitentoepassingen.

Stap 5: Beoordeel de operationele omgeving

• Weersomstandigheden: Corrosiewerende coatings voor kustgebieden; verwarmde hutten voor koude klimaten.
• Grondcondities: Versterkte banden voor grind of oneffen oppervlakken.

A. Pre-operationele controles

• Controleer de banden op slijtage en lekke banden.
• Controleer het niveau van de hydraulische vloeistof en de integriteit van de staalkabels.
• Test noodstopsystemen en alarmen.

B. Veilige bedieningsprocedures

• Ladingbehandeling:
  • Centreer de lading onder de haak om kantelen te voorkomen.
  • Vermijd plotselinge starts/stops om slingeren te minimaliseren.
• Mobiliteit:
  • Maak gebruik van spotters wanneer u achteruitrijdt in drukke gebieden.
  • Verminder uw snelheid op natte of oneffen oppervlakken.

C. Afsluitprotocol

• Laat de haak naar de grond zakken.
• Zet de parkeerremmen en stabilisatoren aan.
• Vergrendel bedieningspanelen om onbevoegd gebruik te voorkomen.

Vraag 1: Wat zijn de voordelen van het gebruik van een portaalkraan met rubberen banden?

• Flexibiliteit: Geen vaste rails nodig; eenvoudig te verplaatsen.
• Kostenefficiëntie: Lagere infrastructuurinvesteringen dan RMG's.
• Veelzijdigheid: Aanpasbaar aan uiteenlopende belastingen en omgevingen.

Vraag 2: Wat is het verschil tussen RTG-kranen en RMG-kranen (rail mounted gantry)?

• RTG: Mobiel op rubberen banden; geschikt voor multifunctionele terreinen.
• RMG: Vast op rails; hogere precisie voor containerterminals.

V3: Kunnen RTG's onder verschillende weersomstandigheden functioneren?

• Ja: Modellen met weersbestendigheid (IP65-behuizing, antislipbanden) kunnen tegen regen, sneeuw en hitte.

Vraag 4: Wat is de primaire functie van een portaalkraan met rubberen banden?

• Voor het tillen, transporteren en positioneren van zware lasten in omgevingen waar mobiliteit en aanpassingsvermogen vereist zijn.

Vraag 5: Welk onderhoud is vereist voor portaalkranen met rubberen banden?

• Dagelijks: Controleer banden, remmen en hydraulische leidingen.
• Maandelijks: Smeer de verbindingen en controleer de staalkabels.
• Jaarlijks: Motoren reviseren en de kraan aan een belastingstest onderwerpen.
