Gummibereifter Portalkran

Was ist ein Portalkran mit Gummireifen?

Ein Portalkran mit Gummireifen (RTG) ist ein mobiler Kran mit einem auf Gummireifen montierten Stahlrahmen. Er besteht aus einem horizontalen Träger, der von Beinen mit Rädern getragen wird und so das Heben von Frachtcontainern, Maschinen oder Schüttgütern ermöglicht. Im Gegensatz zu schienengebundenen Portalkranen (RMGs) können RTGs frei auf ebenen Flächen betrieben werden und bieten so unübertroffene Flexibilität.

Hauptmerkmale

• Mobilität: Gummireifen ermöglichen die Bewegung über Höfe, Werkstätten oder Docks.
• Tragfähigkeit: Normalerweise 30–200 Tonnen, einige Modelle über 500 Tonnen.
• Hochheben: Verstellbare Ausleger oder Spreader zum Stapeln von Containern oder schweren Lasten.
• Anpassung: Modulare Designs für spezifische Branchen (z. B. Containerhandling, Heben von Stahlcoils).

Vorteile von RTGs

• Keine Abhängigkeit von der Schiene: Reduzierte Infrastrukturkosten.
• Hohe Manövrierfähigkeit: Ideal für überfüllte oder Mehrzweckräume.
• Schnelle Bereitstellung: Schneller Umzug, um den betrieblichen Anforderungen gerecht zu werden.

A. Fertigungsindustrie

• Handhabung schwerer Maschinen: Heben und positionieren Sie Industriegeräte wie Turbinen, Pressen oder CNC-Maschinen.
• Unterstützung am Fließband: Transportieren Sie große Komponenten zwischen den Produktionsstufen.

B. Betonfertigteilproduktion

• Handhabung von Platten und Trägern: Transportieren Sie vorgefertigte Betonelemente aus den Formen zu Lagerplätzen.
• Stapelvorgänge: Ordnen Sie fertige Produkte vertikal an, um den Platz im Hof optimal zu nutzen.

C. Bauindustrie

• Stahlträgermontage: Positionieren Sie Strukturträger beim Brücken- oder Hochhausbau.
• Materiallagerplatzverwaltung: Verwalten Sie Bewehrungsstahl, Rohre und Gerüstmaterial.

D. Stahlindustrie

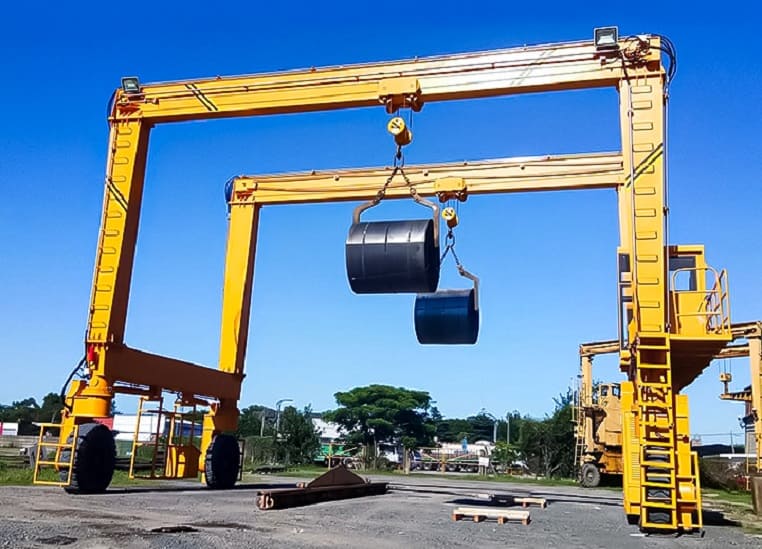

• Coil- und Plattenhandling: Transportieren Sie Stahlcoils (bis zu 50 Tonnen) zwischen Lager- und Verarbeitungslinien.
• Brammenhandhabung: Bewegen Sie heiße oder kalte Brammen in Walzwerken.

E. Werften und Schifffahrtsindustrie

• Schiffsmontage: Heben Sie während der Bauphase Schiffsteile, Motoren oder Propeller an.

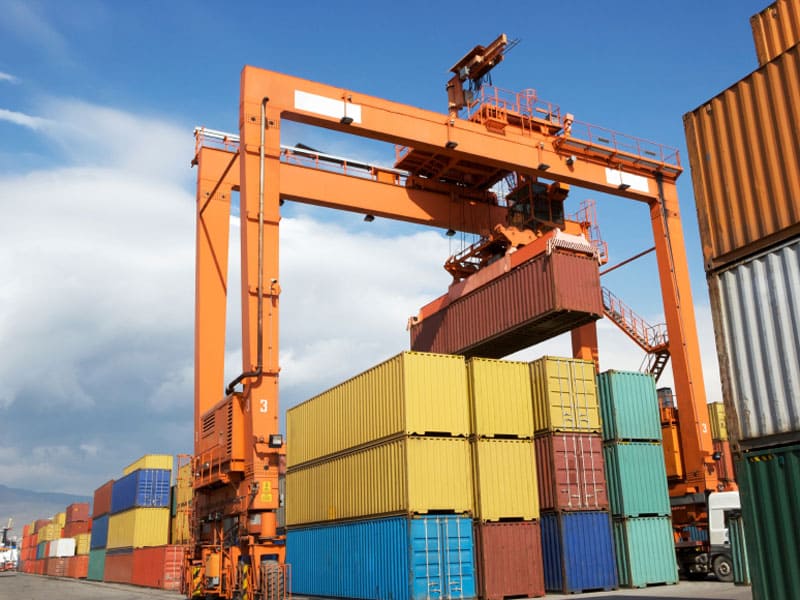

• Hafenbetrieb: Container, schwere Maschinen oder Projektfracht von Schiffen laden/entladen.

Portalkrane mit Gummireifen (RTGs) sind vielseitige Hebelösungen, die für Mobilität und Anpassungsfähigkeit in verschiedenen Branchen konzipiert sind. Nachfolgend finden Sie vier gängige Typen, die jeweils auf spezifische Betriebsanforderungen zugeschnitten sind:

Portalkran mit Einzelträger und Gummireifen

Dieser leichte RTG verfügt über einen einzelnen Hauptträger, der von gummibereiften Beinen getragen wird. Er eignet sich ideal für leichte bis mittlere Lasten (1–20 Tonnen) und eignet sich hervorragend für Werkstätten, Lagerhallen und kleine Produktionsstätten. Seine kompakte Bauweise ermöglicht einfaches Manövrieren in engen Räumen, während elektrische oder hydraulische Antriebe für einen reibungslosen Betrieb sorgen. Zu den Einsatzgebieten gehören der Umgang mit Maschinenteilen, palettierten Gütern und leichten Containern.

Portalkran mit Doppelträger und Gummireifen

Ausgestattet mit Doppelträgern für erhöhte Stabilität bewältigt dieser Kran schwere Lasten (20–500+ Tonnen). Die Doppelträgerkonstruktion bietet höchste Stabilität und Spannweiten (bis zu 40 Meter) und eignet sich daher für Stahlwerke, Häfen und Baustellen. Funktionen wie Pendeldämpfungssysteme und anpassbare Spreader ermöglichen die präzise Handhabung von Stahlcoils, Schiffscontainern und übergroßen Maschinen.

A-Rahmen-Portalkran mit Gummireifen

Dieser Kran zeichnet sich durch seine A-förmige Beinkonfiguration aus und bietet außergewöhnliche Balance und Durchfahrtshöhe. Er wird häufig in Fertigteilwerken, in der Luft- und Raumfahrtindustrie und in Schiffsbaudocks eingesetzt. Die A-Rahmenkonstruktion minimiert Bodenhindernisse und ermöglicht so den einfachen Zugang zu flachen Lasten wie Betonplatten oder Flugzeugkomponenten. Die Tragfähigkeit liegt typischerweise zwischen 10 und 100 Tonnen.

Portalkran

Straddle Carrier wurden für den schnellen Container- und Frachttransport entwickelt und verfügen über einen Rahmen mit hoher Bodenfreiheit, der die Lasten „überspannt“. Sie vereinen die Mobilität eines RTG mit der Funktionalität eines Straddle Carriers und sind somit ideal für stark frequentierte Häfen, intermodale Terminals und Logistikzentren. Mit Tragfähigkeiten von bis zu 50 Tonnen stapeln und transportieren sie Container, Anhänger oder schweres Gerät effizient über kurze Distanzen.

Auswahl des richtigen Typs

• Leichte/mittlere Lasten: Entscheiden Sie sich für Einstrahl-RTGs.
• Schwere industrielle Nutzung: Doppelstrahlmodelle sorgen für Robustheit.
• Spezialisierte Handhabung: A-Frame- oder Straddle-Carrier erfüllen Nischenanforderungen.

Durch die Anpassung des Krantyps an die Betriebsanforderungen steigern Unternehmen die Effizienz und Sicherheit in dynamischen Umgebungen.

Schritt 1: Definieren Sie Ihre Hebeanforderungen

• Tragfähigkeit: Maximalgewicht berechnen (dynamische Kräfte aus der Bewegung einbeziehen).
• Spannweite und Höhe: Stellen Sie sicher, dass der Kran Hindernisse überbrücken und überheben kann.

Schritt 2: Berücksichtigen Sie die Art der Lasten

• Behälter: Entscheiden Sie sich für Spreizer und Teleskopausleger.
• Schüttgüter: Wählen Sie Greiferaufsätze oder Magnetsysteme.

Schritt 3: Mobilität und Lenkung bewerten

• Reifentyp: Luftreifen für unwegsames Gelände vs. Vollgummireifen für befestigte Oberflächen.
• Lenkmodus: Bei engen Platzverhältnissen Hundegang- oder Allradlenkung bevorzugen.

Schritt 4: Wählen Sie zwischen elektrischen oder hydraulischen Antriebssystemen

• Elektrische RTGs: Geringerer Lärm und Wartungsaufwand; ideal für den Innenbereich.
• Hydraulische RTGs: Höhere Leistung für anspruchsvolle Außenanwendungen.

Schritt 5: Bewerten Sie die Betriebsumgebung

• Wetterbedingungen: Korrosionsschutzbeschichtungen für Küstengebiete; beheizte Kabinen für kaltes Klima.
• Bodenverhältnisse: Verstärkte Reifen für Schotter oder unebene Oberflächen.

A. Kontrollen vor der Inbetriebnahme

• Überprüfen Sie die Reifen auf Verschleiß oder Löcher.
• Überprüfen Sie den Hydraulikflüssigkeitsstand und die Integrität des Drahtseils.
• Testen Sie Not-Aus-Systeme und Alarme.

B. Sichere Betriebsverfahren

• Lasthandhabung:
  • Zentrieren Sie die Last unter dem Haken, um ein Umkippen zu verhindern.
  • Vermeiden Sie plötzliches Starten/Stoppen, um das Schwanken zu minimieren.
• Mobilität:
  • Setzen Sie beim Rückwärtsfahren in überfüllten Bereichen einen Einweiser ein.
  • Reduzieren Sie die Geschwindigkeit auf nassen oder unebenen Oberflächen.

C. Shutdown-Protokoll

• Senken Sie den Haken auf den Boden.
• Aktivieren Sie die Feststellbremse und die Stabilisatoren.
• Sperren Sie Bedienfelder, um eine unbefugte Nutzung zu verhindern.

F1: Welche Vorteile bietet die Verwendung eines Portalkrans mit Gummireifen?

• Flexibilität: Keine festen Schienen erforderlich; einfache Neupositionierung.
• Kosteneffizienz: Geringere Infrastrukturinvestitionen als RMGs.
• Vielseitigkeit: Anpassbar an unterschiedliche Belastungen und Umgebungen.

F2: Was ist der Unterschied zwischen RTG- und schienengebundenen Portalkränen (RMG)?

• RTG: Fahrbar auf Gummireifen; geeignet für Mehrzweckhöfe.
• RMG: Schienenfest; höhere Präzision für Containerterminals.

F3: Können RTGs bei unterschiedlichen Wetterbedingungen betrieben werden?

• Ja: Modelle mit Wetterschutz (IP65-Gehäuse, rutschfeste Reifen) vertragen Regen, Schnee oder Hitze.

F4: Was ist die Hauptfunktion eines Portalkrans mit Gummireifen?

• Zum Heben, Transportieren und Positionieren schwerer Lasten in Umgebungen, die Mobilität und Anpassungsfähigkeit erfordern.

F5: Welche Wartung ist für Portalkräne mit Gummireifen erforderlich?

• Täglich: Reifen, Bremsen und Hydraulikleitungen prüfen.
• Monatlich: Gelenke schmieren und Drahtseile überprüfen.
• Jährlich: Motoren überholen und Belastungstest des Krans durchführen.
