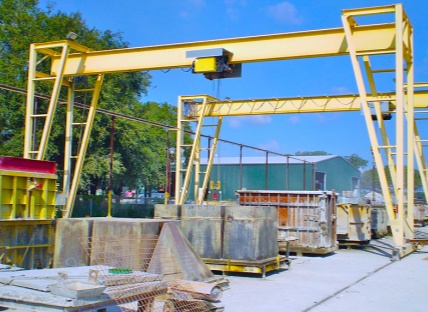

Suwnica bramowa zewnętrzna

Suwnica bramowa zewnętrzna to rodzaj sprzętu podnoszącego przeznaczonego do ciężkiego transportu materiałów w otwartych przestrzeniach. W przeciwieństwie do suwnic, które wymagają podparcia od konstrukcji budynku, suwnice bramowe mają nogi, które podtrzymują całą konstrukcję, co pozwala im działać bez stałych szyn lub kolumn. Te suwnice są powszechnie używane na placach budowy, w stoczniach, na stalowniach, w terminalach kontenerowych i na zewnątrz obiektów przemysłowych, gdzie wymagane jest podnoszenie ciężkich ładunków.

Podstawowa struktura

• Belka główna: Pozioma konstrukcja, która podtrzymuje mechanizm podnoszący. Może być pojedynczą lub podwójną belką, w zależności od nośności.
• Nogi (konstrukcja nośna): pionowe podpory, które podtrzymują dźwig. Mogą być stałe lub regulowane dla różnych wysokości roboczych.
• Wózki czołowe i koła: umożliwiają dźwigowi poruszanie się po szynach lub oponach gumowych, zapewniając mobilność w warunkach zewnętrznych.
• Mechanizm podnoszący: obejmuje wciągarkę elektryczną, linę stalową i hak, które służą do podnoszenia i opuszczania ładunków.
• Układ elektryczny: Steruje pracą dźwigu, w tym zasilaniem, regulacją prędkości i mechanizmami bezpieczeństwa.
• System odporności na wiatr i stabilności: Niezbędny w warunkach zewnętrznych, aby zapobiec przewróceniu się lub kołysaniu pod wpływem siły wiatru.
• Suwnice bramowe przeznaczone do pracy na zewnątrz zaprojektowano tak, aby wytrzymywały trudne warunki środowiskowe, zapewniając jednocześnie wydajność, niezawodność i bezpieczeństwo.

Suwnice bramowe zewnętrzne odgrywają istotną rolę w różnych branżach, które wymagają operacji podnoszenia na dużą skalę. Niektóre z kluczowych obszarów zastosowań obejmują:

Place budowy

W projektach budowlanych suwnice bramowe służą do podnoszenia i transportu ciężkich materiałów, takich jak belki stalowe, bloki betonowe i konstrukcje prefabrykowane. Ich mobilność i zdolność adaptacji sprawiają, że są idealnym wyborem do obsługi dużych przedmiotów na miejscu.

Stocznie i porty

Budowa statków i operacje portowe wymagają dźwigów zdolnych do obsługi dużych elementów statków, kontenerów ładunkowych i ciężkiego sprzętu. Suwnice bramowe są powszechnie używane w stoczniach i terminalach kontenerowych w celu ułatwienia załadunku i rozładunku.

Zakłady przetwórstwa stali i metali

Producenci stali używają suwnic bramowych do przemieszczania surowców, transportu ciężkich blach stalowych i załadunku gotowych produktów. Suwnice te pomagają zwiększyć wydajność produkcji i bezpieczeństwo w miejscu pracy.

Budownictwo kolejowe i mostowe

Suwnice bramowe zewnętrzne służą do podnoszenia szyn, sekcji mostów i prefabrykowanych elementów betonowych podczas budowy kolei i mostów. Ich zdolność do działania na duże odległości i precyzyjnego pozycjonowania sprawia, że są nieocenione w takich projektach.

Konstrukcja pojedynczej belki kontra konstrukcja podwójnej belki

• Suwnice bramowe jednobelkowe: Nadają się do podnoszenia lżejszych ładunków (poniżej 20 ton), stanowią ekonomiczne rozwiązanie do podnoszenia na zewnątrz.
• Suwnice bramowe dwudźwigarowe: idealne do podnoszenia ciężkich ładunków (powyżej 50 ton), zapewniające większą stabilność i wysokość podnoszenia.

Suwnice bramowe stałe i mobilne

• Suwnice bramowe stałe: montowane wraz z szynami w celu długotrwałego użytkowania na zewnątrz.
• Suwnice bramowe mobilne: wyposażone w koła gumowe lub koła montowane na szynach, co umożliwia im poruszanie się po przestrzeni roboczej.

Konstrukcja o wysokiej odporności na wiatr

Suwnice bramowe zewnętrzne muszą być odporne na obciążenia wiatrem, aby zapewnić bezpieczeństwo operacyjne. Kluczowe elementy projektu obejmują:

• Koła odporne na wiatr i zaciski szynowe stabilizujące dźwig podczas silnego wiatru.
• Nisko położony środek ciężkości i solidna konstrukcja nóg zapobiegają przewróceniu.
• Kotwice sztormowe i systemy hamulcowe zapewniające lepszą stabilność.

Ochrona antykorozyjna i przed warunkami atmosferycznymi

Ponieważ suwnice bramowe pracują w trudnych warunkach atmosferycznych, wymagają specjalnych powłok i materiałów ochronnych:

• Elementy stalowe ocynkowane ogniowo w celu zabezpieczenia przed rdzą.
• Farba odporna na promieniowanie UV, wytrzymuje ekstremalne działanie promieni słonecznych.
• Uszczelnione obudowy urządzeń elektrycznych zapobiegające przedostawaniu się wilgoci i kurzu.

Technologia napędu o zmiennej częstotliwości (VFD) umożliwia zewnętrznym suwnicom bramowym dostosowywanie prędkości silnika do wymagań operacyjnych. Zapewnia to następujące korzyści:

Efektywność energetyczna

Przetwornice częstotliwości redukują zużycie energii poprzez optymalizację pracy silnika i zapobieganie zbędnemu zużyciu energii podczas operacji o niskim obciążeniu.

Płynna praca

Dzięki stopniowemu przyspieszaniu i zwalnianiu dźwigi sterowane przemiennikiem częstotliwości zapobiegają nagłym szarpnięciom i naprężeniom mechanicznym, co wydłuża ich żywotność.

Precyzyjna kontrola

Poprzez regulację prędkości podnoszenia, prędkości jazdy i momentu obrotowego, napędy VFD umożliwiają precyzyjne pozycjonowanie, co jest niezwykle istotne w takich gałęziach przemysłu jak budowa statków i produkcja.

Zmniejszone zużycie mechaniczne

Ponieważ w niektórych przypadkach napędy VFD eliminują potrzebę hamowania mechanicznego, minimalizują zużycie klocków hamulcowych, przekładni i silników.

Suwnice bramowe przeznaczone do pracy na zewnątrz są wyposażone w systemy hamowania awaryjnego, zapobiegające wypadkom, niekontrolowanym ruchom i uszkodzeniom sprzętu.

Hamulce elektromagnetyczne

Załączają się automatycznie w przypadku zaniku zasilania, zapobiegając nagłemu spadkowi obciążenia.

Hamulce sztormowe i zaciski szynowe

Zaprojektowany w celu zablokowania kół dźwigu na szynach w ekstremalnych warunkach pogodowych.

Czujniki antykolizyjne

Wykrywa przeszkody w pobliżu i automatycznie zatrzymuje dźwig, aby zapobiec wypadkom.

Hamulce ograniczające obciążenie

Zapobiegaj podnoszeniu ciężarów przez dźwig ponad jego udźwig znamionowy, unikając w ten sposób przeciążenia i potencjalnego uszkodzenia konstrukcji.

Środki hydroizolacyjne

• Uszczelnione szafy elektryczne zapobiegające przedostawaniu się wody.
• Wodoodporne obudowy silników zapewniają trwałość w warunkach zewnętrznych.

Zapobieganie korozji

• Elementy ze stali ocynkowanej zapobiegającej powstawaniu rdzy.
• Powłoki ochronne chroniące przed słoną mgiełką (dla obszarów przybrzeżnych).

Ochrona przed wiatrem

• Zamki sztormowe i mechanizmy mocujące do miejsc o silnym wietrze.
• Zautomatyzowane systemy monitorowania wiatru ostrzegają operatorów o niebezpiecznych warunkach.

Lista kontrolna codziennej inspekcji

• Sprawdź, czy śruby nie są poluzowane, kable uszkodzone, a liny wciągnikowe zużyte.
• Upewnij się, że wyłączniki krańcowe i urządzenia zabezpieczające działają prawidłowo.

Konserwacja miesięczna i roczna

• Aby zapobiec zużyciu, należy smarować ruchome części.
• Sprawdź połączenia elektryczne i wymień skorodowane elementy.
• Przeprowadź testy obciążeniowe w celu sprawdzenia wydajności.

Typowe problemy i rozwiązania
