جرثقیل دروازه ای در فضای باز

جرثقیل دروازه ای در فضای باز نوعی تجهیزات بالابر است که برای جابجایی مواد سنگین در فضاهای باز طراحی شده است. برخلاف جرثقیل های سقفی که نیاز به پشتیبانی از ساختار ساختمان دارند، جرثقیل های دروازه ای دارای پایه هایی هستند که کل سازه را پشتیبانی می کنند و به آنها اجازه می دهد بدون ریل یا ستون ثابت کار کنند. این جرثقیل ها معمولاً در سایت های ساخت و ساز، کارخانه های کشتی سازی، محوطه های فولادی، پایانه های کانتینری و تاسیسات صنعتی در فضای باز که در آن نیاز به بلند کردن وسایل سنگین است استفاده می شود.

ساختار پایه

• تیر اصلی: ساختار افقی که مکانیسم بالابر را پشتیبانی می کند. بسته به ظرفیت بار می تواند تک تیر یا دو تیر باشد.
• پاها (ساختار پشتیبان): تکیه گاه های عمودی که جرثقیل را بالا نگه می دارد. آنها می توانند برای ارتفاع های کاری مختلف ثابت یا قابل تنظیم باشند.
• کالسکه ها و چرخ های انتهایی: اجازه دهید جرثقیل در امتداد مسیرها یا لاستیک های لاستیکی حرکت کند و تحرک را در محیط های بیرونی فراهم کند.
• مکانیسم بالابر: شامل بالابر برقی، سیم بکسل و قلاب است که برای بلند کردن و پایین آوردن بار استفاده می شود.
• سیستم الکتریکی: عملیات جرثقیل از جمله منبع تغذیه، تنظیم سرعت و مکانیسم های ایمنی را کنترل می کند.
• سیستم پایداری و مقاومت در برابر باد: برای شرایط بیرونی برای جلوگیری از واژگونی یا تاب خوردن در اثر نیروهای باد ضروری است.
• جرثقیل دروازه ای در فضای باز طراحی شده اند تا در شرایط سخت محیطی مقاومت کنند و در عین حال کارایی، قابلیت اطمینان و ایمنی را حفظ کنند.

جرثقیل دروازه ای در فضای باز نقشی حیاتی در صنایع مختلف ایفا می کند که نیاز به عملیات بلند کردن در مقیاس بزرگ دارند. برخی از حوزه های کاربردی کلیدی عبارتند از:

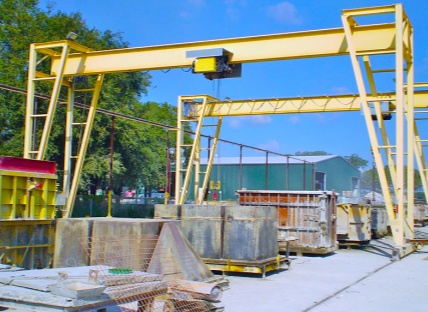

سایت های ساختمانی

در پروژه های ساختمانی از جرثقیل دروازه ای برای بلند کردن و انتقال مواد سنگین مانند تیرهای فولادی، بلوک های بتنی و سازه های پیش ساخته استفاده می شود. تحرک و سازگاری آنها آنها را به انتخابی ایده آل برای جابجایی اقلام حجیم در محل تبدیل می کند.

کشتی سازی و بنادر

کشتی سازی و عملیات بندری به جرثقیل هایی نیاز دارد که قادر به جابجایی اجزای کشتی بزرگ، کانتینرهای بار و ماشین آلات سنگین باشند. جرثقیل دروازه ای معمولاً در اسکله ها و پایانه های کانتینری برای تسهیل بارگیری و تخلیه استفاده می شود.

کارخانه های فرآوری فولاد و فلزات

تولیدکنندگان فولاد از جرثقیل دروازه ای برای جابجایی مواد خام، حمل و نقل ورق های فولادی سنگین و بارگیری محصولات نهایی استفاده می کنند. این جرثقیل ها به بهبود راندمان تولید و ایمنی محیط کار کمک می کنند.

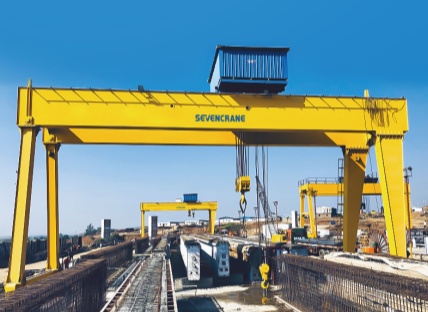

ساخت و ساز راه آهن و پل

جرثقیل دروازه ای در فضای باز برای بلند کردن ریل ها، بخش های پل و قطعات بتنی پیش ساخته در طول ساخت راه آهن و پل استفاده می شود. توانایی آنها در عملیات در فواصل طولانی و کنترل موقعیت دقیق آنها را در چنین پروژه هایی ارزشمند می کند.

طراحی تک تیر در مقابل طراحی دو پرتو

• جرثقیل دروازه ای تک پرتو: مناسب برای بارهای سبک تر (زیر 20 تن)، ارائه راه حل های مقرون به صرفه برای بلند کردن در فضای باز.
• جرثقیل دروازه ای دو پرتو: ایده آل برای بلند کردن کارهای سنگین (بالای 50 تن)، که پایداری و ارتفاع بیشتری را ارائه می دهد.

جرثقیل دروازه ای ثابت در مقابل موبایل

• جرثقیل دروازه ای ثابت: با ریل ریلی برای استفاده طولانی مدت در فضای باز نصب شده است.
• جرثقیل دروازه ای متحرک: مجهز به چرخ های لاستیکی یا چرخ های ریلی هستند که به آنها اجازه می دهد در یک فضای کاری حرکت کنند.

طراحی با مقاومت بالا در برابر باد

جرثقیل دروازه ای در فضای باز باید در برابر بارهای باد مقاوم باشد تا ایمنی عملیاتی را تضمین کند. عناصر کلیدی طراحی عبارتند از:

• چرخ های مقاوم در برابر باد و گیره های ریلی برای تثبیت جرثقیل در هنگام بادهای شدید.
• مرکز ثقل پایین و ساختار پا محکم برای جلوگیری از واژگونی.
• لنگرهای طوفان و سیستم های ترمز برای افزایش پایداری.

ضد خوردگی و محافظت در برابر آب و هوا

از آنجایی که جرثقیل های دروازه ای در فضای باز در شرایط آب و هوایی سخت کار می کنند، به پوشش ها و مواد محافظ ویژه ای نیاز دارند:

• قطعات فولادی گالوانیزه گرم برای جلوگیری از زنگ زدگی.
• رنگ مقاوم در برابر اشعه ماوراء بنفش برای مقاومت در برابر قرار گرفتن در معرض نور شدید خورشید.
• محفظه های برق مهر و موم شده برای جلوگیری از نفوذ رطوبت و گرد و غبار.

فن آوری درایو فرکانس متغیر (VFD) به جرثقیل های دروازه ای در فضای باز اجازه می دهد تا سرعت موتور را بر اساس نیازهای عملیاتی تنظیم کنند. این مزایای زیر را فراهم می کند:

بهره وری انرژی

VFD ها مصرف انرژی را با بهینه سازی عملکرد موتور کاهش می دهند و از مصرف برق غیر ضروری در حین عملیات بار سبک جلوگیری می کنند.

عملکرد صاف

با شتاب و کاهش تدریجی، جرثقیل های کنترل شده با VFD از تکان های ناگهانی و استرس مکانیکی جلوگیری می کنند که منجر به طول عمر بیشتر می شود.

کنترل دقیق

با تنظیم سرعت بالابر، سرعت سفر و گشتاور، VFD ها موقعیت یابی دقیق را امکان پذیر می کنند، که در صنایعی مانند کشتی سازی و تولید ضروری است.

کاهش سایش مکانیکی

از آنجایی که VFD در برخی موارد نیاز به ترمز مکانیکی را از بین می برد، سایش و پارگی لنت ترمز، دنده ها و موتورها را به حداقل می رساند.

جرثقیل دروازه ای در فضای باز مجهز به سیستم ترمز اضطراری برای جلوگیری از تصادفات، حرکات کنترل نشده و آسیب تجهیزات می باشد.

ترمزهای الکترومغناطیسی

در صورت قطع برق به طور خودکار درگیر شده و از سقوط ناگهانی بارها جلوگیری می کند.

ترمزهای طوفانی و گیره ریلی

طراحی شده برای قفل کردن چرخ های جرثقیل بر روی ریل در شرایط آب و هوایی شدید.

سنسورهای ضد برخورد

موانع نزدیک را شناسایی کنید و به طور خودکار جرثقیل را متوقف کنید تا از حوادث جلوگیری شود.

ترمزهای محدود کننده بار

از بلند شدن جرثقیل بیش از ظرفیت نامی خود جلوگیری کنید، از بارگذاری بیش از حد و شکست ساختاری احتمالی جلوگیری کنید.

اقدامات ضد آب

• کابینت های برق آب بندی شده برای جلوگیری از نفوذ آب.
• محفظه های موتور مقاوم در برابر آب برای دوام در فضای باز.

پیشگیری از خوردگی

• اجزای فولادی گالوانیزه برای کاهش تشکیل زنگ.
• پوشش های محافظ در برابر اسپری نمک (برای مناطق ساحلی).

حفاظت از باد

• قفل های طوفان و مکانیسم های اتصال برای محیط های با باد شدید.
• سیستم‌های پایش باد خودکار برای هشدار به اپراتورها از شرایط ناامن.

چک لیست بازرسی روزانه

• پیچ های شل، کابل های آسیب دیده و طناب های بالابر فرسوده را بررسی کنید.
• اطمینان حاصل کنید که کلیدهای محدود و وسایل ایمنی به درستی کار می کنند.

تعمیر و نگهداری ماهانه و سالانه

• برای جلوگیری از سایش قطعات متحرک را روغن کاری کنید.
• اتصالات الکتریکی را بررسی کنید و قطعات خورده شده را تعویض کنید.
• آزمایش های بار را برای تأیید عملکرد انجام دهید.

مسائل و راه حل های رایج
