Vanjski portalni kran

Vanjska portalna dizalica je vrsta opreme za dizanje dizajnirane za rukovanje teškim materijalima na otvorenim prostorima. Za razliku od nadzemnih dizalica kojima je potrebna podrška od konstrukcije zgrade, portalne dizalice imaju noge koje podupiru cijelu konstrukciju, što im omogućava rad bez fiksnih šina ili stubova. Ove dizalice se obično koriste na gradilištima, brodogradilištima, čeličnim dvorištima, kontejnerskim terminalima i vanjskim industrijskim objektima gdje je potrebno dizanje teških tereta.

Osnovna struktura

• Glavna greda: Horizontalna konstrukcija koja podržava mehanizam za podizanje. Može biti jednostruka ili dvostruka greda, ovisno o nosivosti.
• Noge (Noseća konstrukcija): Vertikalni nosači koji drže dizalicu. Mogu biti fiksni ili podesivi za različite radne visine.
• Krajnja kolica i kotači: Omogućavaju dizalici kretanje po šinama ili gumenim gumama, pružajući mobilnost u vanjskom okruženju.
• Mehanizam za dizanje: Uključuje električnu dizalicu, čelično uže i kuku, koji se koriste za podizanje i spuštanje tereta.
• Električni sistem: Kontroliše rad dizalice, uključujući napajanje, podešavanje brzine i sigurnosne mehanizme.
• Sistem otpornosti na vjetar i stabilnost: Neophodan za vanjske uslove kako bi se spriječilo prevrtanje ili njihanje usljed vjetra.
• Vanjski portalni kranovi su dizajnirani da izdrže teške uvjete okoline, a istovremeno održavaju efikasnost, pouzdanost i sigurnost.

Vanjski portalni kranovi igraju vitalnu ulogu u raznim industrijama koje zahtijevaju velike operacije podizanja. Neka od ključnih područja primjene uključuju:

Građevinska gradilišta

U građevinskim projektima, portalne dizalice se koriste za podizanje i transport teških materijala kao što su čelične grede, betonski blokovi i montažne konstrukcije. Njihova mobilnost i prilagodljivost čine ih idealnim izborom za rukovanje glomaznim predmetima na gradilištu.

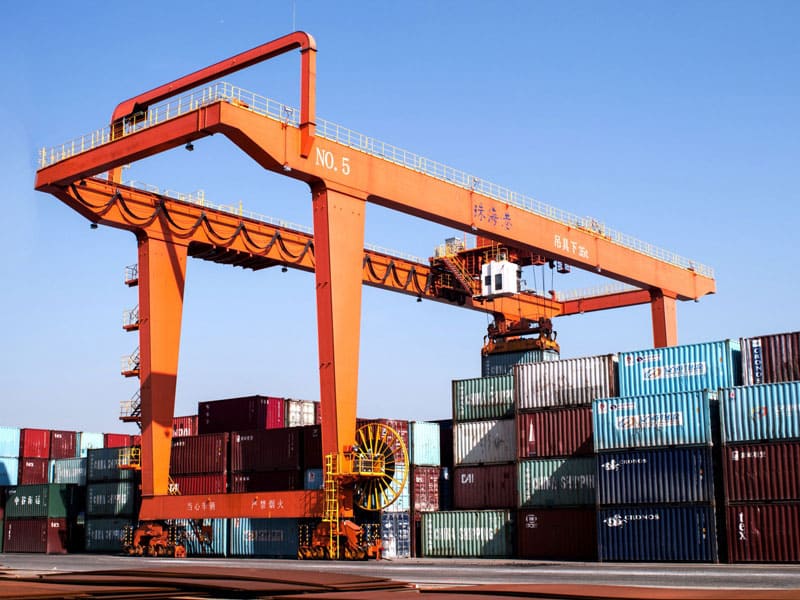

Brodogradilišta i luke

Brodogradnja i lučke operacije zahtijevaju dizalice sposobne za rukovanje velikim brodskim komponentama, teretnim kontejnerima i teškom mašinerijom. Portalne dizalice se obično koriste u brodogradilištima i kontejnerskim terminalima za olakšavanje utovara i istovara.

Postrojenja za preradu čelika i metala

Proizvođači čelika koriste portalne dizalice za premještanje sirovina, transport teških čeličnih ploča i utovar gotovih proizvoda. Ove dizalice pomažu u poboljšanju efikasnosti proizvodnje i sigurnosti na radnom mjestu.

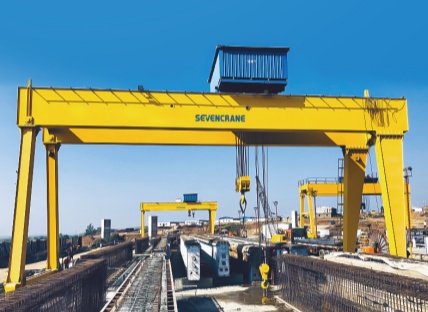

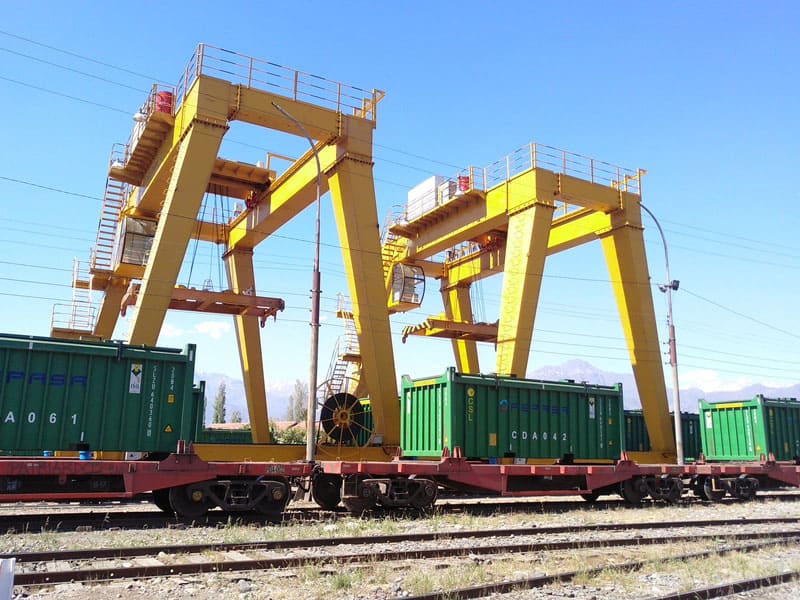

Izgradnja željeznica i mostova

Vanjske portalne dizalice koriste se za podizanje šina, dijelova mostova i prefabrikovanih betonskih dijelova tokom izgradnje željeznica i mostova. Njihova sposobnost rada na velikim udaljenostima i preciznog pozicioniranja čini ih neprocjenjivim u takvim projektima.

Dizajn s jednom gredom u odnosu na dizajn s dvije grede

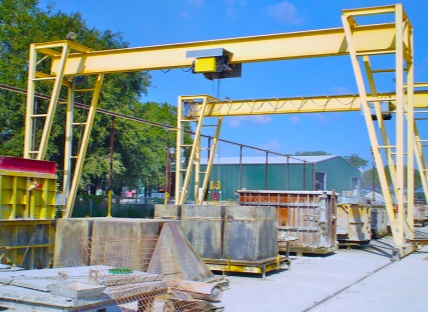

• Jednogredne portalne dizalice: Pogodne za lakše terete (ispod 20 tona), pružajući isplativa rješenja za podizanje tereta na otvorenom.
• Dvostruke portalne dizalice: Idealne za dizanje teških tereta (iznad 50 tona), nude veću stabilnost i visinu dizanja.

Fiksne vs. mobilne portalne dizalice

• Fiksni portalni kranovi: Instalirani sa šinskim šinama za dugotrajnu upotrebu na otvorenom.
• Mobilne portalne dizalice: Opremljene gumenim kotačima ili kotačima montiranim na šine, što im omogućava kretanje unutar radnog prostora.

Dizajn visoke otpornosti na vjetar

Vanjski portalni kranovi moraju biti otporni na opterećenja vjetra kako bi se osigurala sigurnost rada. Ključni elementi dizajna uključuju:

• Točkovi otporni na vjetar i stezaljke za šine stabiliziraju dizalicu tokom jakih vjetrova.
• Nisko težište i robusna konstrukcija nogu sprječavaju prevrtanje.
• Olujna sidra i sistemi kočenja za poboljšanu stabilnost.

Zaštita od korozije i vremenskih uvjeta

Budući da vanjske portalne dizalice rade u teškim vremenskim uvjetima, zahtijevaju posebne zaštitne premaze i materijale:

• Vruće pocinčane čelične komponente za sprječavanje hrđe.
• UV otporna boja za ekstremno izlaganje sunčevoj svjetlosti.
• Zatvorena električna kućišta za sprječavanje prodiranja vlage i prašine.

Tehnologija pogona s promjenjivom frekvencijom (VFD) omogućava vanjskim portalnim dizalicama podešavanje brzine motora prema operativnim zahtjevima. To pruža sljedeće prednosti:

Energetska efikasnost

VFD-ovi smanjuju potrošnju energije optimizacijom performansi motora, sprječavajući nepotrebnu potrošnju energije tokom rada s malim opterećenjem.

Glatko funkcionisanje

Postepenim ubrzavanjem i usporavanjem, dizalice s VFD kontrolom sprječavaju nagle trzaje i mehanička naprezanja, što dovodi do dužeg vijeka trajanja.

Precision Control

Podešavanjem brzine podizanja, brzine kretanja i obrtnog momenta, VFD-ovi omogućavaju precizno pozicioniranje, što je ključno u industrijama poput brodogradnje i proizvodnje.

Smanjeno mehaničko habanje

Budući da VFD-ovi u nekim slučajevima eliminiraju potrebu za mehaničkim kočenjem, oni minimiziraju habanje kočionih pločica, zupčanika i motora.

Vanjski portalni kranovi opremljeni su sistemima za kočenje u nuždi kako bi se spriječile nezgode, nekontrolirani pokreti i oštećenje opreme.

Elektromagnetske kočnice

Automatski se aktiviraju u slučaju nestanka struje, sprječavajući nagli pad tereta.

Storm Brakes i stezaljke za šine

Dizajniran za blokiranje kotača dizalice na šinama tokom ekstremnih vremenskih uvjeta.

Senzori protiv sudara

Detektira prepreke u blizini i automatski zaustavlja kran kako bi spriječio nesreće.

Kočnice s ograničenjem opterećenja

Spriječite dizalicu da podiže teret iznad svoje nazivne nosivosti, izbjegavajući preopterećenje i potencijalni strukturni kvar.

Mjere hidroizolacije

• Zatvoreni električni ormari za sprečavanje prodora vode.
• Vodootporno kućište motora za izdržljivost na otvorenom.

Sprečavanje korozije

• Komponente od pocinčanog čelika za smanjenje stvaranja hrđe.
• Zaštitni premazi protiv slane magle (za obalna područja).

Zaštita od vjetra

• Brave za zaštitu od oluje i mehanizmi za vezivanje za okruženja s jakim vjetrom.
• Automatizovani sistemi za praćenje vjetra upozoravaju operatere na nesigurne uslove.

Dnevna kontrolna lista za pregled

• Provjerite ima li labavih vijaka, oštećenih kablova i istrošenih užadi za dizanje.
• Provjerite da li granični prekidači i sigurnosni uređaji ispravno funkcionišu.

Mjesečno i godišnje održavanje

• Podmažite pokretne dijelove kako biste spriječili habanje.
• Pregledajte električne spojeve i zamijenite korodirane komponente.
• Izvršite testove opterećenja kako biste provjerili performanse.

Uobičajeni problemi i rješenja
