Сыртқы порталдық кран

Сыртқы порталдық кран - бұл ашық кеңістікте ауыр жүкті материалдарды өңдеуге арналған жүк көтергіш жабдықтың бір түрі. Ғимарат құрылымынан қолдауды қажет ететін аспалы крандардан айырмашылығы, порталдық крандардың бүкіл құрылымды қолдайтын аяқтары бар, бұл олардың бекітілген рельстерсіз немесе бағандарсыз жұмыс істеуіне мүмкіндік береді. Бұл крандар әдетте құрылыс алаңдарында, кеме жөндеу зауыттарында, болат аулаларында, контейнерлік терминалдарда және ауыр жүкті көтеруді қажет ететін сыртқы өнеркәсіптік нысандарда қолданылады.

Негізгі құрылым

• Негізгі арқалық: көтеру механизмін қолдайтын көлденең құрылым. Ол жүк көтергіштігіне байланысты бір арқалық немесе екі арқалық болуы мүмкін.
• Аяқтар (тірек құрылымы): кранды жоғары ұстайтын тік тіректер. Олар әртүрлі жұмыс биіктіктері үшін бекітілген немесе реттелуі мүмкін.
• Соңғы арбалар мен доңғалақтар: кранның сыртқы ортада қозғалғыштығын қамтамасыз ететін жолдар немесе резеңке шиналар бойымен қозғалуына мүмкіндік беріңіз.
• Көтергіш механизмі: жүктерді көтеру және түсіру үшін қолданылатын электрлік көтергіш, сым арқан және ілмекті қамтиды.
• Электр жүйесі: кран жұмысын, соның ішінде қуат көзін, жылдамдықты реттеуді және қауіпсіздік механизмдерін басқарады.
• Желге төзімділік және тұрақтылық жүйесі: жел күштерінен аударылып немесе теңселудің алдын алу үшін сыртқы жағдайлар үшін қажет.
• Сыртқы портал крандар тиімділікті, сенімділікті және қауіпсіздікті сақтай отырып, қатал қоршаған орта жағдайларына төтеп беруге арналған.

Ашық аспалы крандар кең көлемді көтеру операцияларын қажет ететін әртүрлі салаларда маңызды рөл атқарады. Негізгі қолданбалы аймақтардың кейбірі мыналарды қамтиды:

Құрылыс алаңдары

Құрылыс жобаларында порталдық крандар болат арқалықтар, бетон блоктар және құрама конструкциялар сияқты ауыр материалдарды көтеру және тасымалдау үшін қолданылады. Олардың ұтқырлығы мен бейімделгіштігі оларды орнында көлемді заттарды өңдеу үшін тамаша таңдау жасайды.

Кеме жасау зауыттары мен порттар

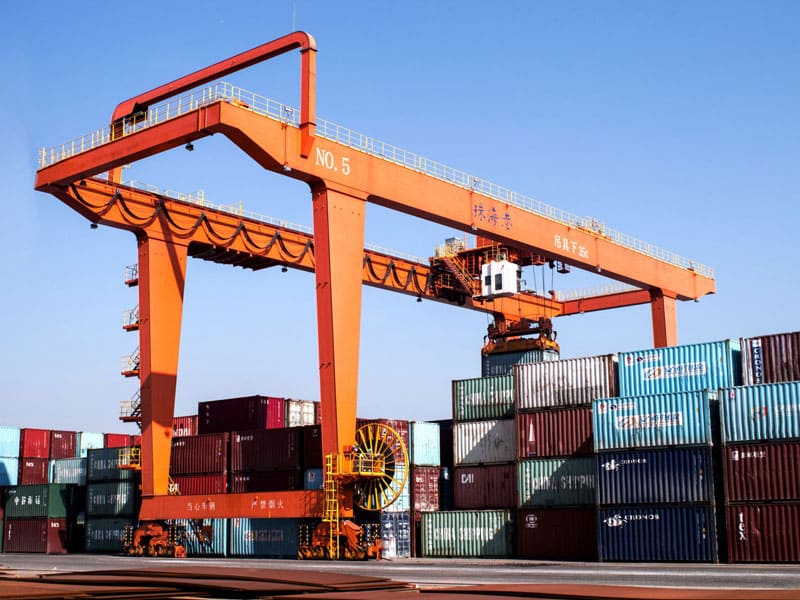

Кеме жасау және порт операциялары үлкен кеме құрамдас бөліктерін, жүк контейнерлерін және ауыр машиналарды өңдеуге қабілетті крандарды қажет етеді. Портальды крандар әдетте қондырмалар мен контейнер терминалдарында тиеу мен түсіруді жеңілдету үшін қолданылады.

Болат және металл өңдеу зауыттары

Болат өндірушілер шикізатты жылжыту, ауыр болат табақтарды тасымалдау және дайын өнімді тиеу үшін порталдық крандарды пайдаланады. Бұл крандар өндіріс тиімділігі мен жұмыс орнындағы қауіпсіздікті арттыруға көмектеседі.

Теміржол және көпір құрылысы

Сыртқы порталдық крандар темір жол және көпір құрылысы кезінде рельстерді, көпір учаскелерін және құрастырмалы бетон бөлшектерін көтеру үшін қолданылады. Олардың ұзақ қашықтықта жұмыс істеу және нақты орналасуды өңдеу қабілеті оларды осындай жобаларда баға жетпес етеді.

Бір сәулелі және қос сәулелі дизайн

• Бір арқалық көпірлі крандар: жеңілірек жүктерге (20 тоннадан төмен) жарамды, сыртқы көтеру үшін үнемді шешімдерді ұсынады.
• Екі арқалық көпірлі крандар: үлкен тұрақтылық пен көтеру биіктігін ұсынатын ауыр жүктерді (50 тоннадан жоғары) көтеруге өте ыңғайлы.

Бекітілген және жылжымалы портал крандар

• Бекітілген портал крандар: ұзақ мерзімді сыртқы пайдалану үшін рельстік жолдармен орнатылған.
• Жылжымалы портал крандар: резеңке дөңгелектермен немесе рельске орнатылған дөңгелектермен жабдықталған, олардың жұмыс кеңістігінде қозғалуына мүмкіндік береді.

Жоғары желге төзімді дизайн

Сыртқы портальды крандар жұмыс қауіпсіздігін қамтамасыз ету үшін жел жүктемелеріне төзімді болуы керек. Негізгі дизайн элементтеріне мыналар жатады:

• Қатты жел кезінде кранды тұрақтандыру үшін желге төзімді дөңгелектер мен рельстік қысқыштар.
• Төмен ауырлық орталығы және құлап кетуді болдырмайтын берік аяқ құрылымы.
• Тұрақтылықты арттыру үшін дауыл анкерлері мен тежеу жүйелері.

Коррозияға қарсы және ауа райынан қорғау

Ашық порталдық крандар қатал ауа-райында жұмыс істейтіндіктен, олар арнайы қорғаныс жабындары мен материалдарды қажет етеді:

• Тот басудың алдын алу үшін ыстық мырышталған болаттан жасалған компоненттер.
• Күн сәулесінің қатты әсеріне төтеп беретін ультракүлгін сәулелерге төзімді бояу.
• Ылғал мен шаңның енуіне жол бермеу үшін жабық электр қоршаулары.

Айнымалы жиілікті жетек (VFD) технологиясы сыртқы порталдық крандарға қозғалтқыш жылдамдығын пайдалану талаптарына сәйкес реттеуге мүмкіндік береді. Бұл келесі артықшылықтарды береді:

Энергия тиімділігі

VFD қозғалтқыш өнімділігін оңтайландыру арқылы қуат тұтынуды азайтады, жеңіл жүктеме кезінде қажетсіз қуатты пайдалануды болдырмайды.

Бірқалыпты жұмыс

Біртіндеп жеделдету және баяулау арқылы VFD басқарылатын крандар кенеттен серпілу мен механикалық кернеуді болдырмайды, бұл қызмет мерзімін ұзартады.

Дәлдік бақылау

Көтеру жылдамдығын, қозғалыс жылдамдығын және айналу моментін реттей отырып, VFD дәл позицияны анықтауға мүмкіндік береді, бұл кеме жасау және өндіріс сияқты салаларда маңызды.

Механикалық тозуды азайту

VFD кейбір жағдайларда механикалық тежеу қажеттілігін жоққа шығаратындықтан, олар тежегіш алаңдардың, берілістердің және қозғалтқыштардың тозуын азайтады.

Ашық аспалы крандар апатты жағдайларды, бақыланбайтын қозғалыстарды және жабдықтың зақымдануын болдырмау үшін авариялық тежеу жүйелерімен жабдықталған.

Электромагниттік тежегіштер

Жүктеменің кенеттен түсуіне жол бермей, электр қуаты өшіп қалған жағдайда автоматты түрде қосылыңыз.

Дауыл тежегіштері және рельс қысқыштары

Ауа райының күрт өзгеруі кезінде кранның дөңгелектерін рельстерге бекітуге арналған.

Соқтығысуға қарсы сенсорлар

Жақын маңдағы кедергілерді анықтаңыз және апаттардың алдын алу үшін кранды автоматты түрде тоқтатыңыз.

Жүктемені шектейтін тежегіштер

Кранның шамадан тыс жүктелуін және құрылымның ықтимал бұзылуын болдырмай, оның номиналды қуатынан жоғары көтерілуіне жол бермеңіз.

Гидроизоляция шаралары

• Судың түсуіне жол бермеу үшін жабық электр шкафтары.
• Сыртқы беріктік үшін суға төзімді мотор корпустары.

Коррозияның алдын алу

• Тоттың пайда болуын азайту үшін мырышталған болат компоненттері.
• Тұзды спрейден қорғайтын жабындар (жағалау аймақтары үшін).

Желден қорғау

• Қатты жел орталарына арналған дауыл құлыптары және байлау механизмдері.
• Қауіпті жағдайлар туралы операторларды ескерту үшін желді бақылаудың автоматтандырылған жүйелері.

Күнделікті тексерулер тізімі

• Бос болттарды, зақымдалған кабельдерді және көтергіш арқандардың тозғанын тексеріңіз.
• Шектеу қосқыштары мен қауіпсіздік құрылғыларының дұрыс жұмыс істеп тұрғанына көз жеткізіңіз.

Айлық және жылдық техникалық қызмет көрсету

• Тозуды болдырмау үшін жылжымалы бөліктерді майлаңыз.
• Электр қосылымдарын тексеріңіз және тот басқан компоненттерді ауыстырыңыз.
• Өнімділікті тексеру үшін жүктеме сынақтарын өткізіңіз.
