Portique extérieur

Un portique d'extérieur est un équipement de levage conçu pour la manutention de matériaux lourds en espace ouvert. Contrairement aux ponts roulants qui nécessitent le soutien de la structure d'un bâtiment, les portiques sont dotés de pieds qui soutiennent l'ensemble de la structure, leur permettant de fonctionner sans rails ni colonnes fixes. Ces grues sont couramment utilisées sur les chantiers de construction, les chantiers navals, les aciéries, les terminaux à conteneurs et les installations industrielles extérieures nécessitant des levages lourds.

Structure de base

• Poutre principale : Structure horizontale supportant le mécanisme de levage. Elle peut être simple ou double, selon la capacité de charge.
• Pieds (structure portante) : supports verticaux qui soutiennent la grue. Ils peuvent être fixes ou réglables pour différentes hauteurs de travail.
• Chariots d'extrémité et roues : permettent à la grue de se déplacer le long de rails ou de pneus en caoutchouc, offrant ainsi une mobilité dans les environnements extérieurs.
• Mécanisme de levage : comprend le palan électrique, le câble métallique et le crochet, qui sont utilisés pour soulever et abaisser les charges.
• Système électrique : contrôle les opérations de la grue, y compris l'alimentation électrique, le réglage de la vitesse et les mécanismes de sécurité.
• Système de résistance au vent et de stabilité : essentiel dans les conditions extérieures pour éviter le basculement ou le balancement dû aux forces du vent.
• Les ponts roulants extérieurs sont conçus pour résister à des conditions environnementales difficiles tout en maintenant l'efficacité, la fiabilité et la sécurité.

Les portiques d'extérieur jouent un rôle essentiel dans divers secteurs nécessitant des opérations de levage à grande échelle. Parmi leurs principaux domaines d'application figurent :

Chantiers de construction

Dans les projets de construction, les portiques sont utilisés pour soulever et transporter des matériaux lourds tels que des poutres en acier, des blocs de béton et des structures préfabriquées. Leur mobilité et leur adaptabilité en font un choix idéal pour la manutention d'objets volumineux sur chantier.

Chantiers navals et ports

La construction navale et les opérations portuaires nécessitent des grues capables de manipuler de gros composants de navires, des conteneurs et des machines lourdes. Les portiques sont couramment utilisés dans les chantiers navals et les terminaux à conteneurs pour faciliter le chargement et le déchargement.

Usines de transformation de l'acier et des métaux

Les fabricants d'acier utilisent des portiques pour déplacer les matières premières, transporter les tôles d'acier lourdes et charger les produits finis. Ces ponts roulants contribuent à améliorer l'efficacité de la production et la sécurité au travail.

Construction de chemins de fer et de ponts

Les portiques d'extérieur sont utilisés pour le levage de rails, de sections de ponts et d'éléments préfabriqués en béton lors de la construction de voies ferrées et de ponts. Leur capacité à fonctionner sur de longues distances et à assurer un positionnement précis les rend indispensables pour ce type de projets.

Conception à poutre simple ou à double poutre

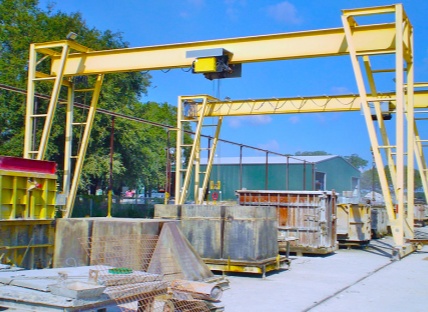

• Grues à portique monopoutre : adaptées aux charges plus légères (moins de 20 tonnes), offrant des solutions économiques pour le levage en extérieur.

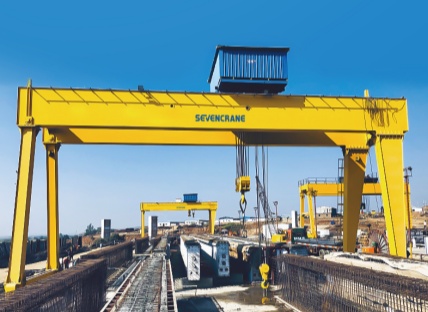

• Portiques à double poutre : Idéales pour le levage de charges lourdes (supérieures à 50 tonnes), offrant une plus grande stabilité et une plus grande hauteur de levage.

Grues à portique fixes ou mobiles

• Grues à portique fixes : installées avec des rails pour une utilisation extérieure à long terme.
• Portiques mobiles : Équipées de roues en caoutchouc ou de roues montées sur rail, leur permettant de se déplacer dans un espace de travail.

Conception à haute résistance au vent

Les portiques d'extérieur doivent résister aux charges de vent pour garantir leur sécurité opérationnelle. Les principaux éléments de conception sont les suivants :

• Roues résistantes au vent et pinces de rail pour stabiliser la grue en cas de vent fort.
• Centre de gravité bas et structure de jambe robuste pour éviter le basculement.
• Ancrages anti-tempête et systèmes de freinage pour une stabilité accrue.

Protection anticorrosion et contre les intempéries

Étant donné que les portiques extérieurs fonctionnent dans des conditions météorologiques difficiles, ils nécessitent des revêtements et des matériaux de protection spéciaux :

• Composants en acier galvanisé à chaud pour éviter la rouille.
• Peinture résistante aux UV pour résister à une exposition extrême au soleil.
• Boîtiers électriques étanches pour éviter l'infiltration d'humidité et de poussière.

La technologie d'entraînement à fréquence variable (VFD) permet aux portiques d'extérieur d'adapter la vitesse de leur moteur aux exigences opérationnelles. Elle offre les avantages suivants :

Efficacité énergétique

Les variateurs de fréquence réduisent la consommation d'énergie en optimisant les performances du moteur, évitant ainsi une consommation d'énergie inutile pendant les opérations à faible charge.

Fonctionnement fluide

Grâce à une accélération et une décélération progressives, les grues contrôlées par VFD évitent les à-coups soudains et les contraintes mécaniques, ce qui prolonge leur durée de vie.

Contrôle de précision

En ajustant la vitesse de levage, la vitesse de déplacement et le couple, les variateurs de fréquence permettent un positionnement précis, ce qui est essentiel dans des secteurs comme la construction navale et la fabrication.

Usure mécanique réduite

Étant donné que les variateurs de fréquence éliminent le besoin de freinage mécanique dans certains cas, ils minimisent l’usure des plaquettes de frein, des engrenages et des moteurs.

Les ponts roulants extérieurs sont équipés de systèmes de freinage d'urgence pour éviter les accidents, les mouvements incontrôlés et les dommages aux équipements.

Freins électromagnétiques

S'enclenche automatiquement en cas de panne de courant, empêchant les charges de tomber soudainement.

Freins anti-tempête et pinces à rails

Conçu pour bloquer les roues de la grue sur les rails lors de conditions météorologiques extrêmes.

Capteurs anticollision

Détectez les obstacles à proximité et arrêtez automatiquement la grue pour éviter les accidents.

Freins à limitation de charge

Empêchez la grue de soulever au-delà de sa capacité nominale, évitant ainsi une surcharge et une défaillance structurelle potentielle.

Mesures d'imperméabilisation

• Armoires électriques étanches pour éviter les infiltrations d'eau.
• Boîtiers de moteur résistants à l'eau pour une durabilité en extérieur.

Prévention de la corrosion

• Composants en acier galvanisé pour réduire la formation de rouille.
• Revêtements de protection contre les embruns salins (pour les zones côtières).

Protection contre le vent

• Verrous anti-tempête et mécanismes d'arrimage pour environnements à vent fort.
• Systèmes automatisés de surveillance du vent pour alerter les opérateurs des conditions dangereuses.

Liste de contrôle d'inspection quotidienne

• Vérifiez les boulons desserrés, les câbles endommagés et les câbles de levage usés.
• Assurez-vous que les interrupteurs de fin de course et les dispositifs de sécurité fonctionnent correctement.

Maintenance mensuelle et annuelle

• Lubrifiez les pièces mobiles pour éviter l’usure.
• Inspectez les connexions électriques et remplacez les composants corrodés.
• Effectuer des tests de charge pour vérifier les performances.

Problèmes courants et solutions
