Buitenportaalkraan

Een portaalkraan voor buiten is een type hijswerktuig dat is ontworpen voor het verplaatsen van zware materialen in open ruimtes. In tegenstelling tot bovenloopkranen die steun nodig hebben van de constructie van een gebouw, hebben portaalkranen poten die de gehele constructie ondersteunen, waardoor ze zonder vaste rails of kolommen kunnen werken. Deze kranen worden vaak gebruikt op bouwplaatsen, scheepswerven, staalopslagplaatsen, containerterminals en industriële buitenlocaties waar zwaar hijswerk vereist is.

Basisstructuur

• Hoofdligger: De horizontale constructie die het hijsmechanisme ondersteunt. Deze kan enkel- of dubbelligger zijn, afhankelijk van het draagvermogen.
• Poten (draagconstructie): Verticale steunen die de kraan omhoog houden. Ze kunnen vast of verstelbaar zijn voor verschillende werkhoogtes.
• Eindwagens en wielen: zorgen ervoor dat de kraan over rupsbanden of rubberen banden kan rijden, waardoor hij ook in de buitenlucht mobiel is.
• Hijsmechanisme: omvat de elektrische takel, staalkabel en haak, die worden gebruikt voor het heffen en laten zakken van lasten.
• Elektrisch systeem: bestuurt de werking van de kraan, inclusief de stroomvoorziening, snelheidsregeling en veiligheidsmechanismen.
• Windweerstand- en stabiliteitssysteem: essentieel bij buitenomstandigheden om kantelen of slingeren door windkracht te voorkomen.
• Buitenportaalkranen zijn ontworpen om zware omstandigheden te weerstaan en tegelijkertijd efficiënt, betrouwbaar en veilig te blijven.

Buitenportaalkranen spelen een cruciale rol in diverse industrieën waar grootschalige hijswerkzaamheden nodig zijn. Enkele belangrijke toepassingsgebieden zijn:

Bouwplaatsen

Bij bouwprojecten worden portaalkranen gebruikt voor het hijsen en transporteren van zware materialen zoals stalen balken, betonblokken en geprefabriceerde constructies. Dankzij hun mobiliteit en aanpasbaarheid zijn ze een ideale keuze voor het verplaatsen van omvangrijke objecten op locatie.

Scheepswerven en havens

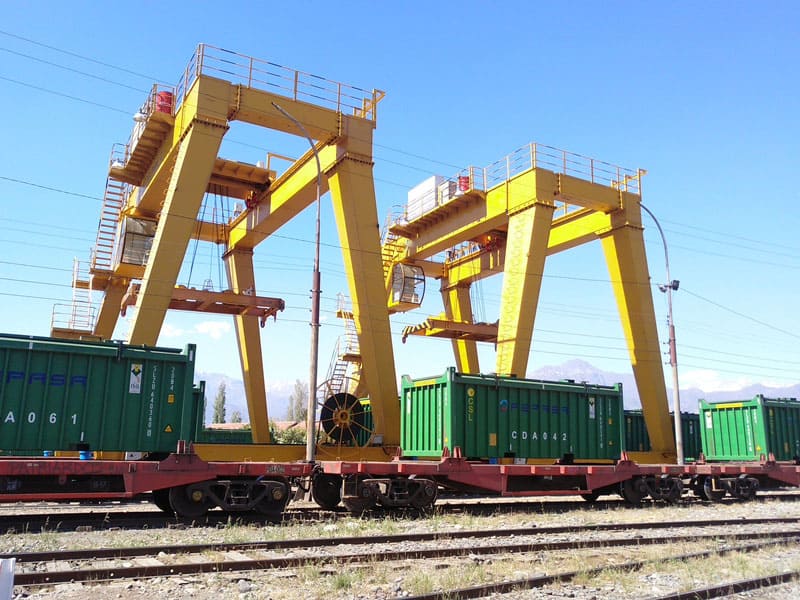

Scheepsbouw en havenactiviteiten vereisen kranen die grote scheepsonderdelen, containers en zware machines kunnen hanteren. Portaalkranen worden vaak gebruikt in scheepswerven en containerterminals om laden en lossen te vergemakkelijken.

Staal- en metaalverwerkingsfabrieken

Staalproducenten gebruiken portaalkranen voor het verplaatsen van grondstoffen, het transporteren van zware staalplaten en het laden van eindproducten. Deze kranen dragen bij aan een efficiëntere productie en een veiligere werkplek.

Spoorweg- en bruggenbouw

Buitenportaalkranen worden gebruikt voor het hijsen van spoorstaven, brugdelen en geprefabriceerde betononderdelen tijdens de aanleg van spoor- en brugconstructies. Hun vermogen om over grote afstanden te werken en nauwkeurige positionering te garanderen, maakt ze onmisbaar bij dergelijke projecten.

Enkel-balk versus dubbel-balk ontwerp

• Enkelbalks portaalkranen: Geschikt voor lichtere lasten (minder dan 20 ton) en een kosteneffectieve oplossing voor hijsen buitenshuis.
• Dubbelligger portaalkranen: Ideaal voor zware lasten (meer dan 50 ton), bieden een grotere stabiliteit en hefhoogte.

Vaste versus mobiele portaalkranen

• Vaste portaalkranen: Geïnstalleerd met rails voor langdurig gebruik buitenshuis.
• Mobiele portaalkranen: Uitgerust met rubberen wielen of op rails gemonteerde wielen, zodat ze binnen een werkruimte kunnen bewegen.

Ontwerp met hoge windweerstand

Buitenportaalkranen moeten bestand zijn tegen windbelasting om de operationele veiligheid te garanderen. Belangrijke ontwerpelementen zijn onder meer:

• Windbestendige wielen en railklemmen stabiliseren de kraan bij sterke wind.
• Laag zwaartepunt en robuuste pootconstructie om kantelen te voorkomen.
• Stormankers en remsystemen voor verbeterde stabiliteit.

Corrosie- en weersbescherming

Omdat buitenportaalkranen onder zware weersomstandigheden worden gebruikt, hebben ze speciale beschermende coatings en materialen nodig:

• Thermisch verzinkte stalen onderdelen ter voorkoming van roest.
• UV-bestendige verf die bestand is tegen extreme blootstelling aan zonlicht.
• Afgedichte elektrische behuizingen ter voorkoming van vocht- en stofinfiltratie.

Dankzij de technologie van de variabele frequentieaandrijving (VFD) kunnen buitenportaalkranen de motorsnelheid aanpassen aan de operationele vereisten. Dit biedt de volgende voordelen:

Energie-efficiëntie

VFD's beperken het energieverbruik door de motorprestaties te optimaliseren en voorkomen onnodig stroomverbruik tijdens toepassingen met een lage belasting.

Soepele werking

Dankzij de geleidelijke acceleratie en deceleratie voorkomen VFD-gestuurde kranen plotselinge schokken en mechanische spanningen, wat resulteert in een langere levensduur.

Precisiecontrole

Door de hefsnelheid, rijsnelheid en het koppel aan te passen, maken VFD's een nauwkeurige positionering mogelijk, wat essentieel is in sectoren als scheepsbouw en productie.

Verminderde mechanische slijtage

Omdat VFD's in sommige gevallen mechanisch remmen overbodig maken, minimaliseren ze de slijtage van remblokken, tandwielen en motoren.

Buitenportaalkranen zijn uitgerust met noodremsystemen om ongelukken, ongecontroleerde bewegingen en schade aan apparatuur te voorkomen.

Elektromagnetische remmen

Schakelt automatisch in bij stroomuitval, zodat de last niet plotseling naar beneden kan vallen.

Stormremmen en railklemmen

Ontworpen om de wielen van de kraan op de rails te vergrendelen tijdens extreme weersomstandigheden.

Antibotsingssensoren

Detecteer obstakels in de buurt en stop de kraan automatisch om ongelukken te voorkomen.

Lastbeperkende remmen

Zorg ervoor dat de kraan niet meer hijst dan de nominale capaciteit, om overbelasting en mogelijk structureel falen te voorkomen.

Waterdichtingsmaatregelen

• Afgesloten elektrische kasten om binnendringen van water te voorkomen.
• Waterbestendige motorbehuizingen voor duurzaamheid buitenshuis.

Corrosiepreventie

• Gegalvaniseerde stalen onderdelen om roestvorming te verminderen.
• Beschermende coatings tegen zoutnevel (voor kustgebieden).

Windbescherming

• Stormbeveiligingen en vastzetmechanismen voor omgevingen met harde wind.
• Geautomatiseerde windmeetsystemen waarschuwen operators voor onveilige omstandigheden.

Dagelijkse inspectiechecklist

• Controleer op losse bouten, beschadigde kabels en versleten hijskabels.
• Zorg ervoor dat eindschakelaars en veiligheidsvoorzieningen goed werken.

Maandelijks en jaarlijks onderhoud

• Smeer bewegende delen om slijtage te voorkomen.
• Controleer de elektrische verbindingen en vervang gecorrodeerde componenten.
• Voer belastingstesten uit om de prestaties te verifiëren.
