Dış mekan portal vinci

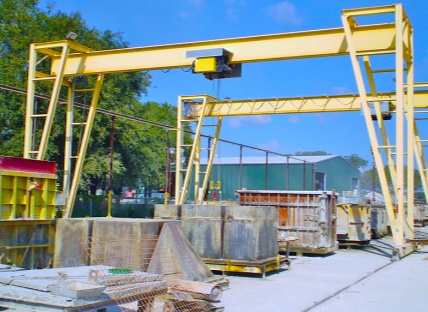

Açık hava gantry vinci, açık alanlarda ağır malzeme taşıma için tasarlanmış bir kaldırma ekipmanı türüdür. Bir binanın yapısından destek gerektiren üstten vinçlerin aksine, gantry vinçlerin tüm yapıyı destekleyen bacakları vardır ve bu da sabit raylar veya sütunlar olmadan çalışabilmelerini sağlar. Bu vinçler genellikle ağır kaldırma gerektiren inşaat sahalarında, tersanelerde, çelik sahalarında, konteyner terminallerinde ve açık hava endüstriyel tesislerinde kullanılır.

Temel Yapı

• Ana Kiriş: Kaldırma mekanizmasını destekleyen yatay yapı. Yük kapasitesine bağlı olarak tek kirişli veya çift kirişli olabilir.
• Bacaklar (Destek Yapısı): Vincin yukarıda durmasını sağlayan dikey destekler. Farklı çalışma yüksekliklerine göre sabit veya ayarlanabilir olabilirler.
• Son Taşıyıcılar ve Tekerlekler: Vincin paletler veya lastik tekerlekler üzerinde hareket etmesini sağlayarak dış ortamlarda hareket kabiliyeti sağlar.
• Vinç Mekanizması: Yükleri kaldırmak ve indirmek için kullanılan elektrikli vinç, tel halat ve kancayı içerir.
• Elektrik Sistemi: Vincin güç kaynağı, hız ayarı ve güvenlik mekanizmaları dahil olmak üzere operasyonlarını kontrol eder.
• Rüzgar Direnci ve Denge Sistemi: Rüzgar kuvvetleri nedeniyle devrilmeyi veya sallanmayı önlemek için dış mekan koşullarında olmazsa olmazdır.
• Açık hava portal vinçleri, verimlilik, güvenilirlik ve güvenliği koruyarak zorlu çevre koşullarına dayanacak şekilde tasarlanmıştır.

Açık hava gantry vinçleri, büyük ölçekli kaldırma operasyonları gerektiren çeşitli endüstrilerde hayati bir rol oynar. Bazı temel uygulama alanları şunlardır:

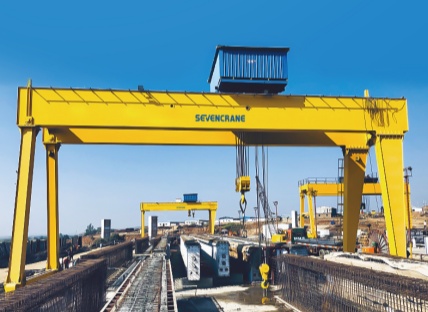

İnşaat Alanları

İnşaat projelerinde, gantry vinçler çelik kirişler, beton bloklar ve prefabrik yapılar gibi ağır malzemeleri kaldırmak ve taşımak için kullanılır. Hareket kabiliyetleri ve uyarlanabilirlikleri onları şantiyede hacimli eşyaları taşımak için ideal bir seçim haline getirir.

Tersaneler ve Limanlar

Gemi inşası ve liman operasyonları, büyük gemi bileşenlerini, kargo konteynerlerini ve ağır makineleri taşıyabilen vinçler gerektirir. Gantry vinçler, yükleme ve boşaltmayı kolaylaştırmak için genellikle tersanelerde ve konteyner terminallerinde kullanılır.

Çelik ve Metal İşleme Tesisleri

Çelik üreticileri ham maddeleri taşımak, ağır çelik levhaları taşımak ve bitmiş ürünleri yüklemek için gantry vinçleri kullanırlar. Bu vinçler üretim verimliliğini ve iş yeri güvenliğini iyileştirmeye yardımcı olur.

Demiryolu ve Köprü İnşaatı

Açık hava gantry vinçleri, demiryolu ve köprü inşaatı sırasında rayları, köprü bölümlerini ve prefabrik beton parçaları kaldırmak için kullanılır. Uzun mesafelerde çalışabilme ve hassas konumlandırma yapabilme yetenekleri onları bu tür projelerde paha biçilmez kılar.

Tek Kirişli ve Çift Kirişli Tasarım

• Tek Kirişli Portal Vinçler: Daha hafif yükler (20 tonun altında) için uygundur ve dış mekanlarda kaldırma için uygun maliyetli çözümler sunar.
• Çift Kirişli Portal Vinçler: Ağır yük kaldırma (50 tonun üzerinde) için idealdir, daha fazla stabilite ve kaldırma yüksekliği sunar.

Sabit ve Mobil Gantry Vinçler

• Sabit Gantry Vinçler: Uzun süreli dış mekan kullanımı için raylı sistemle monte edilirler.
• Mobil Gantry Vinçler: Çalışma alanı içerisinde hareket edebilmelerini sağlayan kauçuk tekerlekler veya raylı tekerleklerle donatılmışlardır.

Yüksek Rüzgar Direnci Tasarımı

Açık hava gantry vinçleri, operasyonel güvenliği sağlamak için rüzgar yüklerine dayanıklı olmalıdır. Temel tasarım öğeleri şunları içerir:

• Vincin kuvvetli rüzgarlarda sabitlenmesini sağlayan rüzgara dayanıklı tekerlekler ve ray kelepçeleri.
• Düşük ağırlık merkezi ve devrilmeyi önleyen sağlam bacak yapısı.
• Gelişmiş denge için fırtına ankrajları ve fren sistemleri.

Korozyon Önleyici ve Hava Koşullarına Karşı Koruma

Açık hava vinçleri zorlu hava koşullarında çalıştıkları için özel koruyucu kaplamalara ve malzemelere ihtiyaç duyarlar:

• Paslanmayı önlemek için sıcak daldırma galvanizli çelik bileşenler.
• Aşırı güneş ışığına dayanıklı, UV ışınlarına dayanıklı boya.
• Nem ve toz girişini önlemek için kapalı elektrik muhafazaları.

Değişken Frekans Sürücüsü (VFD) teknolojisi, dış mekan gantry vinçlerinin motor hızını operasyonel gereksinimlere göre ayarlamasına olanak tanır. Bu, aşağıdaki avantajları sağlar:

Enerji Verimliliği

VFD'ler, hafif yük çalışmalarında gereksiz güç kullanımının önüne geçerek motor performansını optimize ederek enerji tüketimini azaltır.

Sorunsuz Çalışma

VFD kontrollü vinçler, kademeli hızlanma ve yavaşlama sayesinde ani sarsıntıları ve mekanik zorlanmaları önleyerek daha uzun bir kullanım ömrü sağlıyor.

Hassas Kontrol

VFD'ler kaldırma hızını, seyahat hızını ve torku ayarlayarak gemi inşa ve imalat gibi endüstrilerde önemli olan hassas konumlandırmayı mümkün kılar.

Azaltılmış Mekanik Aşınma

VFD'ler bazı durumlarda mekanik frenleme ihtiyacını ortadan kaldırdığından fren balataları, dişliler ve motorlardaki aşınma ve yıpranmayı en aza indirir.

Açık hava portal vinçleri, kazaları, kontrolsüz hareketleri ve ekipman hasarlarını önlemek için acil fren sistemleri ile donatılmıştır.

Elektromanyetik Frenler

Elektrik kesintisi durumunda otomatik olarak devreye girerek yüklerin aniden düşmesini engeller.

Fırtına Frenleri ve Ray Kelepçeleri

Aşırı hava koşullarında vincin tekerleklerinin raylara kilitlenmesini sağlayacak şekilde tasarlanmıştır.

Çarpışma Önleyici Sensörler

Yakındaki engelleri algılar ve kazaları önlemek için vincin otomatik olarak durmasını sağlar.

Yük Sınırlayıcı Frenler

Vincin nominal kapasitesinin ötesinde kaldırma yapmasını önleyin, böylece aşırı yüklemeyi ve olası yapısal arızaları önleyin.

Su Yalıtım Önlemleri

• Su girişini önlemek için elektrik dolapları kapatıldı.
• Açık havada dayanıklılık için suya dayanıklı motor muhafazaları.

Korozyon Önleme

• Pas oluşumunu azaltmak için galvanizli çelik bileşenler.
• Tuz püskürtmelerine karşı koruyucu kaplamalar (sahil bölgeleri için).

Rüzgar Koruması

• Yüksek rüzgarlı ortamlar için fırtına kilitleri ve bağlama mekanizmaları.
• Operatörleri güvenli olmayan koşullar konusunda uyarmak için otomatik rüzgar izleme sistemleri.

Günlük Muayene Kontrol Listesi

• Gevşek cıvatalar, hasarlı kablolar ve aşınmış vinç halatları olup olmadığını kontrol edin.
• Limit anahtarlarının ve emniyet cihazlarının düzgün çalıştığından emin olun.

Aylık ve Yıllık Bakım

• Aşınmayı önlemek için hareketli parçaları yağlayın.
• Elektrik bağlantılarını kontrol edin ve aşınmış parçaları değiştirin.
• Performansı doğrulamak için yük testleri yapın.
