Utomhus portalkran

En portalkran för utomhusbruk är en typ av lyftutrustning utformad för tung materialhantering i öppna ytor. Till skillnad från traverser som kräver stöd från en byggnads struktur, har portalkranar ben som stödjer hela strukturen, vilket gör att de kan arbeta utan fasta skenor eller pelare. Dessa kranar används ofta på byggarbetsplatser, varv, stålvarv, containerterminaler och utomhusindustrianläggningar där tunga lyft krävs.

Grundläggande struktur

• Huvudbalk: Den horisontella strukturen som stöder lyftmekanismen. Den kan vara enkelbalk eller dubbelbalk, beroende på lastkapacitet.
• Ben (stödstruktur): Vertikala stöd som håller kranen uppe. De kan fixeras eller justeras för olika arbetshöjder.
• Ändvagnar och hjul: Låt kranen röra sig längs spår eller gummidäck, vilket ger rörlighet i utomhusmiljöer.
• Lyftmekanism: Inkluderar den elektriska hissen, stållinan och kroken som används för att lyfta och sänka laster.
• Elsystem: Styr kranens drift, inklusive strömförsörjning, hastighetsjustering och säkerhetsmekanismer.
• Vindmotstånd och stabilitetssystem: Viktigt för utomhusförhållanden för att förhindra tippning eller svajning på grund av vindkrafter.
• Utomhusportalkranar är designade för att klara tuffa miljöförhållanden samtidigt som effektivitet, tillförlitlighet och säkerhet bibehålls.

Utomhusportalkranar spelar en viktig roll i olika branscher som kräver storskaliga lyftoperationer. Några av de viktigaste tillämpningsområdena inkluderar:

Byggarbetsplatser

I byggprojekt används portalkranar för att lyfta och transportera tunga material som stålbalkar, betongblock och prefabricerade konstruktioner. Deras rörlighet och anpassningsförmåga gör dem till ett idealiskt val för hantering av skrymmande föremål på plats.

Skeppsvarv och hamnar

Varvsbyggnad och hamnverksamhet kräver kranar som kan hantera stora fartygskomponenter, lastcontainrar och tunga maskiner. Portalkranar används ofta på varv och containerterminaler för att underlätta lastning och lossning.

Stål- och metallbearbetningsanläggningar

Ståltillverkare använder portalkranar för att flytta råmaterial, transportera tunga stålplåtar och lasta färdiga produkter. Dessa kranar hjälper till att förbättra produktionseffektiviteten och säkerheten på arbetsplatsen.

Järnvägs- och brobyggen

Utomhusportalkranar används för att lyfta skenor, brosektioner och prefabricerade betongdelar under järnvägs- och brobyggen. Deras förmåga att arbeta över långa avstånd och hantera exakt positionering gör dem ovärderliga i sådana projekt.

Single-Beam vs. Double-Beam Design

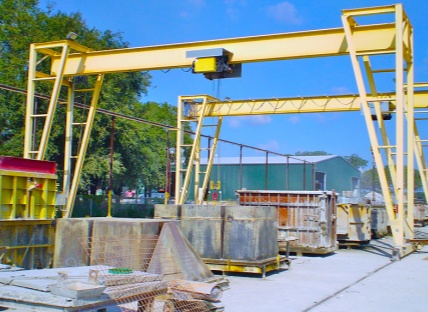

• Enkelbalkskranar: Lämpliga för lättare laster (under 20 ton), vilket ger kostnadseffektiva lösningar för utomhuslyft.

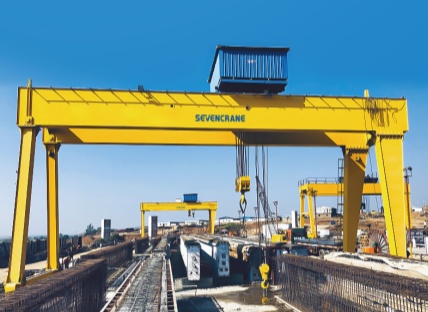

• Dubbelbalks portalkranar: Idealisk för tunga lyft (över 50 ton), som erbjuder större stabilitet och lyfthöjd.

Fasta kontra mobila portalkranar

• Fasta portalkranar: Installerade med räls för långvarig utomhusbruk.
• Mobila portalkranar: Utrustade med gummihjul eller rälsmonterade hjul, så att de kan röra sig inom en arbetsyta.

Design med högt vindmotstånd

Utomhusportalkranar måste vara motståndskraftiga mot vindbelastningar för att säkerställa driftsäkerhet. Viktiga designelement inkluderar:

• Vindtåliga hjul och rälsklämmor för att stabilisera kranen vid hård vind.
• Låg tyngdpunkt och robust benstruktur för att förhindra tippning.
• Stormankare och bromssystem för ökad stabilitet.

Anti-korrosion och väderskydd

Eftersom utomhusportalkranar arbetar under hårda väderförhållanden kräver de speciella skyddande beläggningar och material:

• Varmförzinkade stålkomponenter för att förhindra rost.
• UV-beständig färg för att motstå extrem solljus.
• Förseglade elektriska kapslingar för att förhindra fukt och damminfiltration.

Variable Frequency Drive-teknik (VFD) gör det möjligt för utomhusportalkranar att justera motorhastigheten enligt operativa krav. Detta ger följande fördelar:

Energieffektivitet

VFD:er minskar energiförbrukningen genom att optimera motorns prestanda, vilket förhindrar onödig energianvändning under lätta belastningar.

Smidig drift

Med gradvis acceleration och retardation förhindrar VFD-styrda kranar plötsliga ryck och mekanisk påfrestning, vilket leder till en längre livslängd.

Precisionskontroll

Genom att justera lyfthastighet, körhastighet och vridmoment möjliggör VFD:er exakt positionering, vilket är viktigt i industrier som skeppsbyggnad och tillverkning.

Minskat mekaniskt slitage

Eftersom VFD:er eliminerar behovet av mekanisk bromsning i vissa fall, minimerar de slitage på bromsbelägg, växlar och motorer.

Utomhusportalkranar är utrustade med nödbromssystem för att förhindra olyckor, okontrollerade rörelser och skador på utrustningen.

Elektromagnetiska bromsar

Koppla in automatiskt vid strömavbrott och förhindrar att laster plötsligt faller.

Stormbromsar och rälsklämmor

Designad för att låsa kranens hjul på räls under extrema väderförhållanden.

Anti-kollisionssensorer

Upptäck närliggande hinder och stoppa automatiskt kranen för att förhindra olyckor.

Belastningsbegränsande bromsar

Förhindra att kranen lyfter över sin nominella kapacitet, undvik överbelastning och potentiellt strukturellt fel.

Vattentätningsåtgärder

• Förseglade elskåp för att förhindra att vatten tränger in.
• Vattentåliga motorkapslingar för hållbarhet utomhus.

Korrosionsskydd

• Galvaniserade stålkomponenter för att minska rostbildning.
• Skyddande beläggningar mot saltstänk (för kustområden).

Vindskydd

• Stormlås och fästmekanismer för miljöer med stark vind.
• Automatiserade vindövervakningssystem för att varna operatörer om osäkra förhållanden.

Checklista för daglig inspektion

• Kontrollera om det finns lösa bultar, skadade kablar och utslitna lyftlinor.
• Se till att gränslägesbrytare och säkerhetsanordningar fungerar korrekt.

Månatligt och årligt underhåll

• Smörj rörliga delar för att förhindra slitage.
• Inspektera elektriska anslutningar och byt ut korroderade komponenter.
• Genomför belastningstester för att verifiera prestanda.
