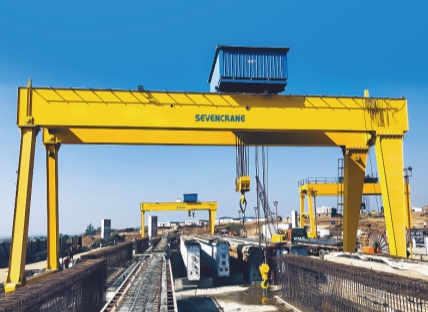

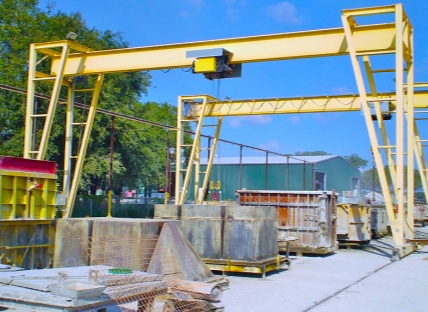

Vanjski portalni kran

Vanjski portalni kran vrsta je opreme za dizanje dizajnirane za rukovanje teškim materijalima na otvorenim prostorima. Za razliku od mostnih dizalica koje zahtijevaju potporu konstrukcije zgrade, portalne dizalice imaju noge koje podupiru cijelu konstrukciju, što im omogućuje rad bez fiksnih tračnica ili stupova. Ove se dizalice obično koriste na gradilištima, brodogradilištima, čeličanama, kontejnerskim terminalima i industrijskim objektima na otvorenom gdje je potrebno dizanje teških tereta.

Osnovna struktura

• Glavna greda: horizontalna struktura koja podupire mehanizam za podizanje. Može biti jednogredna ili dvogredna, ovisno o nosivosti.
• Noge (potporna struktura): Vertikalni oslonci koji drže dizalicu gore. Mogu biti fiksni ili podesivi za različite radne visine.
• Krajnja kolica i kotači: Omogućuju dizalici da se kreće duž gusjenica ili gumenih guma, osiguravajući mobilnost u vanjskim okruženjima.
• Mehanizam dizalice: uključuje električnu dizalicu, žičano uže i kuku, koji se koriste za podizanje i spuštanje tereta.
• Električni sustav: kontrolira rad dizalice, uključujući napajanje, podešavanje brzine i sigurnosne mehanizme.
• Sustav otpornosti na vjetar i stabilnosti: Neophodan za vanjske uvjete kako bi se spriječilo prevrtanje ili njihanje zbog vjetra.
• Portalne dizalice za vanjsku upotrebu dizajnirane su da izdrže teške uvjete okoline, a istovremeno održavaju učinkovitost, pouzdanost i sigurnost.

Vanjski portalni kranovi igraju vitalnu ulogu u raznim industrijama koje zahtijevaju velike operacije dizanja. Neka od ključnih područja primjene uključuju:

Gradilišta

U građevinskim projektima, portalne dizalice koriste se za podizanje i transport teških materijala kao što su čelične grede, betonski blokovi i montažne konstrukcije. Njihova mobilnost i prilagodljivost čine ih idealnim izborom za rukovanje glomaznim predmetima na licu mjesta.

Brodogradilišta i luke

Brodogradnja i lučke operacije zahtijevaju dizalice sposobne za rukovanje velikim brodskim komponentama, teretnim kontejnerima i teškim strojevima. Portalne dizalice obično se koriste u dokovima i kontejnerskim terminalima kako bi se olakšao utovar i istovar.

Pogoni za preradu čelika i metala

Proizvođači čelika koriste portalne dizalice za premještanje sirovina, transport teških čeličnih ploča i utovar gotovih proizvoda. Ove dizalice pomažu poboljšati učinkovitost proizvodnje i sigurnost na radnom mjestu.

Izgradnja željeznica i mostova

Vanjski portalni kranovi koriste se za podizanje tračnica, dijelova mosta i montažnih betonskih dijelova tijekom izgradnje željeznica i mostova. Njihova sposobnost rada na velikim udaljenostima i preciznog pozicioniranja čini ih neprocjenjivim u takvim projektima.

Dizajn s jednom gredom naspram dvostruke grede

• Portalne dizalice s jednom gredom: prikladne za manje terete (ispod 20 tona), pružajući ekonomična rješenja za podizanje na otvorenom.
• Portalni kranovi s dvostrukom gredom: idealni za podizanje teških tereta (iznad 50 tona), nude veću stabilnost i visinu dizanja.

Fiksni naspram mobilnih portalnih dizalica

• Fiksne portalne dizalice: Instalirane sa tračnicama za dugotrajnu vanjsku upotrebu.
• Mobilne portalne dizalice: Opremljene su gumenim kotačima ili kotačima na tračnicama, što im omogućuje kretanje unutar radnog prostora.

Dizajn visoke otpornosti na vjetar

Vanjski portalni kranovi moraju biti otporni na opterećenja vjetrom kako bi se osigurala radna sigurnost. Ključni elementi dizajna uključuju:

• Kotači otporni na vjetar i stezaljke tračnica za stabilizaciju dizalice tijekom jakog vjetra.
• Nisko težište i robusna struktura nogu za sprječavanje prevrtanja.
• Olujna sidra i sustavi kočenja za veću stabilnost.

Zaštita od korozije i vremenskih uvjeta

Budući da vanjske portalne dizalice rade u teškim vremenskim uvjetima, zahtijevaju posebne zaštitne premaze i materijale:

• Komponente od vruće pocinčanog čelika za sprječavanje hrđe.
• Boja otporna na UV zračenje za izlaganje ekstremnoj sunčevoj svjetlosti.
• Zatvorena električna kućišta za sprječavanje prodora vlage i prašine.

Tehnologija pogona promjenjive frekvencije (VFD) omogućuje vanjskim portalnim dizalicama prilagodbu brzine motora prema radnim zahtjevima. Ovo pruža sljedeće prednosti:

Energetska učinkovitost

VFD-ovi smanjuju potrošnju energije optimizacijom performansi motora, sprječavajući nepotrebnu potrošnju energije tijekom rada s malim opterećenjem.

Glatki rad

S postupnim ubrzavanjem i usporavanjem, VFD-kontrolirane dizalice sprječavaju iznenadne trzaje i mehanički stres, što dovodi do duljeg vijeka trajanja.

Kontrola preciznosti

Prilagodbom brzine podizanja, brzine putovanja i zakretnog momenta, VFD-ovi omogućuju precizno pozicioniranje, što je bitno u industrijama poput brodogradnje i proizvodnje.

Smanjeno mehaničko trošenje

Budući da VFD-ovi eliminiraju potrebu za mehaničkim kočenjem u nekim slučajevima, oni smanjuju habanje kočionih pločica, zupčanika i motora.

Vanjski portalni kranovi opremljeni su sustavima kočenja u nuždi kako bi se spriječile nesreće, nekontrolirana kretanja i oštećenja opreme.

Elektromagnetske kočnice

Automatsko uključivanje u slučaju nestanka struje, sprječavajući iznenadni pad tereta.

Olujne kočnice i stezaljke za tračnice

Dizajniran za zaključavanje kotača dizalice na tračnicama tijekom ekstremnih vremenskih uvjeta.

Senzori protiv sudara

Otkrijte prepreke u blizini i automatski zaustavite dizalicu kako biste spriječili nesreće.

Kočnice s ograničenjem opterećenja

Spriječite dizalicu da se podigne iznad njezinog nazivnog kapaciteta, izbjegavajući preopterećenje i mogući strukturni kvar.

Mjere hidroizolacije

• Zatvoreni električni ormarići za sprječavanje prodora vode.
• Vodootporna kućišta motora za izdržljivost na otvorenom.

Sprječavanje korozije

• Komponente od pocinčanog čelika za smanjenje stvaranja hrđe.
• Zaštitni premazi protiv prskanja soli (za obalna područja).

Zaštita od vjetra

• Brave za oluje i mehanizmi za vezivanje za okruženja s jakim vjetrom.
• Automatizirani sustavi za praćenje vjetra koji upozoravaju operatere na nesigurne uvjete.

Kontrolni popis za dnevne preglede

• Provjerite ima li labavih vijaka, oštećenih kabela i istrošenih užadi za podizanje.
• Provjerite rade li krajnji prekidači i sigurnosni uređaji ispravno.

Mjesečno i godišnje održavanje

• Podmažite pokretne dijelove kako biste spriječili trošenje.
• Pregledajte električne spojeve i zamijenite korodirane komponente.
• Provedite testove opterećenja kako biste potvrdili performanse.

Uobičajeni problemi i rješenja
