Grúa pórtico exterior

Una grúa pórtico para exteriores es un tipo de equipo de elevación diseñado para la manipulación de materiales pesados en espacios abiertos. A diferencia de las grúas puente, que requieren soporte de la estructura de un edificio, las grúas pórtico cuentan con patas que soportan toda la estructura, lo que les permite operar sin rieles ni columnas fijas. Estas grúas se utilizan comúnmente en obras de construcción, astilleros, patios de acero, terminales de contenedores e instalaciones industriales al aire libre donde se requiere elevación de cargas pesadas.

Estructura básica

• Viga principal: Estructura horizontal que soporta el mecanismo de elevación. Puede ser de una o dos vigas, según la capacidad de carga.
• Patas (Estructura de Soporte): Soportes verticales que sostienen la grúa. Pueden ser fijos o ajustables para diferentes alturas de trabajo.
• Carros y ruedas finales: Permiten que la grúa se desplace sobre orugas o neumáticos de caucho, proporcionando movilidad en entornos exteriores.
• Mecanismo de elevación: incluye el polipasto eléctrico, el cable de acero y el gancho, que se utilizan para levantar y bajar cargas.
• Sistema eléctrico: controla las operaciones de la grúa, incluido el suministro de energía, el ajuste de velocidad y los mecanismos de seguridad.
• Sistema de estabilidad y resistencia al viento: esencial para condiciones exteriores para evitar que se vuelque o se balancee debido a las fuerzas del viento.
• Las grúas pórtico para exteriores están diseñadas para soportar duras condiciones ambientales manteniendo la eficiencia, la confiabilidad y la seguridad.

Las grúas pórtico para exteriores desempeñan un papel fundamental en diversas industrias que requieren operaciones de elevación a gran escala. Algunas de sus principales áreas de aplicación incluyen:

Sitios de construcción

En proyectos de construcción, las grúas pórtico se utilizan para elevar y transportar materiales pesados como vigas de acero, bloques de hormigón y estructuras prefabricadas. Su movilidad y adaptabilidad las convierten en la opción ideal para manipular objetos voluminosos en obra.

Astilleros y puertos

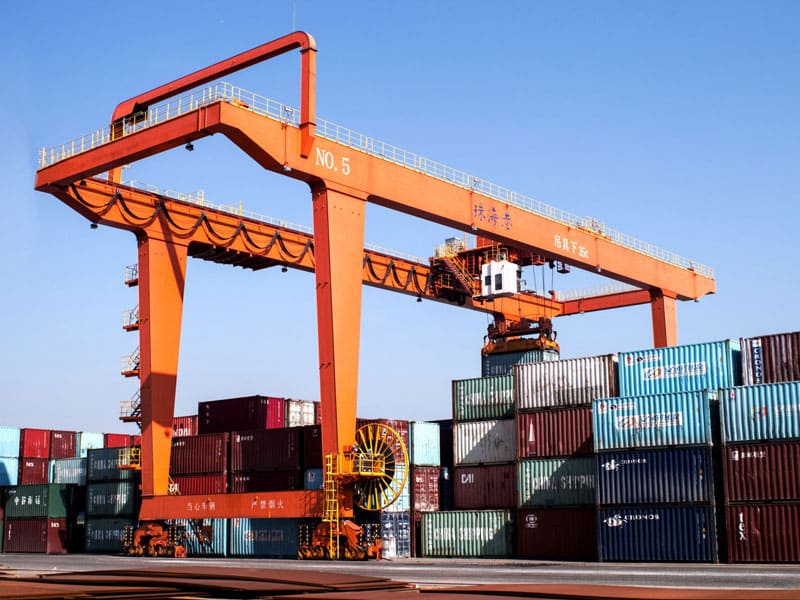

La construcción naval y las operaciones portuarias requieren grúas capaces de manipular grandes componentes de buques, contenedores de carga y maquinaria pesada. Las grúas pórtico se utilizan habitualmente en astilleros y terminales de contenedores para facilitar la carga y descarga.

Plantas de procesamiento de acero y metales

Los fabricantes de acero utilizan grúas pórtico para mover materias primas, transportar placas de acero pesadas y cargar productos terminados. Estas grúas ayudan a mejorar la eficiencia de la producción y la seguridad en el trabajo.

Construcción de ferrocarriles y puentes

Las grúas pórtico para exteriores se utilizan para elevar rieles, secciones de puentes y piezas prefabricadas de hormigón durante la construcción de ferrocarriles y puentes. Su capacidad para operar a largas distancias y lograr un posicionamiento preciso las hace invaluables en estos proyectos.

Diseño de viga simple vs. diseño de viga doble

• Grúas pórtico de una sola viga: Adecuadas para cargas más livianas (menos de 20 toneladas), brindan soluciones rentables para elevación en exteriores.
• Grúas Pórtico de Doble Viga: Ideales para elevación de cargas pesadas (más de 50 toneladas), ofreciendo mayor estabilidad y altura de elevación.

Grúas pórtico fijas vs. móviles

• Grúas pórtico fijas: se instalan con vías ferroviarias para uso en exteriores a largo plazo.
• Grúas Pórtico Móviles: Equipadas con ruedas de goma o ruedas montadas sobre rieles, lo que les permite moverse dentro de un espacio de trabajo.

Diseño de alta resistencia al viento

Las grúas pórtico para exteriores deben ser resistentes a las cargas de viento para garantizar la seguridad operativa. Los elementos clave de diseño incluyen:

• Ruedas resistentes al viento y abrazaderas de riel para estabilizar la grúa durante vientos fuertes.
• Centro de gravedad bajo y estructura de patas robusta para evitar vuelcos.
• Anclajes antitormentas y sistemas de frenado para una mayor estabilidad.

Protección contra la corrosión y la intemperie

Dado que las grúas pórtico para exteriores funcionan en condiciones climáticas adversas, requieren revestimientos y materiales de protección especiales:

• Componentes de acero galvanizado en caliente para evitar la oxidación.
• Pintura resistente a los rayos UV para soportar la exposición extrema a la luz solar.
• Gabinetes eléctricos sellados para evitar la infiltración de humedad y polvo.

La tecnología de variadores de frecuencia (VFD) permite que las grúas pórtico de exterior ajusten la velocidad del motor según las necesidades operativas. Esto ofrece las siguientes ventajas:

Eficiencia energética

Los VFD reducen el consumo de energía al optimizar el rendimiento del motor, evitando el uso innecesario de energía durante operaciones de carga liviana.

Funcionamiento suave

Con una aceleración y desaceleración gradual, las grúas controladas por VFD evitan tirones repentinos y estrés mecánico, lo que conduce a una vida útil más larga.

Control de precisión

Al ajustar la velocidad de elevación, la velocidad de desplazamiento y el torque, los VFD permiten un posicionamiento preciso, lo cual es esencial en industrias como la construcción naval y la fabricación.

Desgaste mecánico reducido

Dado que los VFD eliminan la necesidad de frenado mecánico en algunos casos, minimizan el desgaste de las pastillas de freno, engranajes y motores.

Las grúas pórtico para exteriores están equipadas con sistemas de frenado de emergencia para evitar accidentes, movimientos incontrolados y daños en el equipo.

Frenos electromagnéticos

Se activa automáticamente en caso de corte de energía, evitando que las cargas caigan repentinamente.

Frenos de tormenta y abrazaderas de riel

Diseñado para bloquear las ruedas de la grúa sobre los rieles durante condiciones climáticas extremas.

Sensores anticolisión

Detecta obstáculos cercanos y detiene automáticamente la grúa para evitar accidentes.

Frenos limitadores de carga

Evite que la grúa levante más allá de su capacidad nominal, evitando sobrecargas y posibles fallas estructurales.

Medidas de impermeabilización

• Armarios eléctricos sellados para evitar la entrada de agua.
• Carcasas de motor resistentes al agua para mayor durabilidad en exteriores.

Prevención de la corrosión

• Componentes de acero galvanizado para reducir la formación de óxido.
• Recubrimientos protectores contra la niebla salina (para zonas costeras).

Protección contra el viento

• Cerraduras para tormentas y mecanismos de amarre para entornos con fuertes vientos.
• Sistemas automatizados de monitoreo de viento para alertar a los operadores sobre condiciones inseguras.

Lista de verificación de inspección diaria

• Compruebe si hay pernos sueltos, cables dañados y cables de elevación desgastados.
• Asegúrese de que los interruptores de límite y los dispositivos de seguridad funcionen correctamente.

Mantenimiento mensual y anual

• Lubrique las piezas móviles para evitar el desgaste.
• Inspeccione las conexiones eléctricas y reemplace los componentes corroídos.
• Realizar pruebas de carga para verificar el rendimiento.

Problemas comunes y soluciones
