Gru a portale per esterni

Una gru a portale per esterni è un tipo di attrezzatura di sollevamento progettata per la movimentazione di materiali pesanti in spazi aperti. A differenza delle gru a ponte che richiedono il supporto della struttura di un edificio, le gru a portale sono dotate di gambe che sostengono l'intera struttura, consentendo loro di operare senza binari o colonne fisse. Queste gru sono comunemente utilizzate in cantieri edili, cantieri navali, acciaierie, terminal container e impianti industriali all'aperto dove è richiesto il sollevamento di carichi pesanti.

Struttura di base

• Trave principale: la struttura orizzontale che supporta il meccanismo di sollevamento. Può essere a trave singola o doppia, a seconda della portata.
• Gambe (struttura di supporto): supporti verticali che sostengono la gru. Possono essere fissi o regolabili per adattarsi a diverse altezze di lavoro.
• Carrelli terminali e ruote: consentono alla gru di muoversi lungo cingoli o pneumatici in gomma, garantendo mobilità in ambienti esterni.
• Meccanismo di sollevamento: comprende il paranco elettrico, la fune metallica e il gancio, utilizzati per sollevare e abbassare i carichi.
• Impianto elettrico: controlla il funzionamento della gru, tra cui l'alimentazione elettrica, la regolazione della velocità e i meccanismi di sicurezza.
• Sistema di resistenza al vento e di stabilità: essenziale per le condizioni esterne, per evitare ribaltamenti o oscillazioni dovuti alla forza del vento.
• Le gru a portale per esterni sono progettate per resistere a condizioni ambientali difficili, mantenendo al contempo efficienza, affidabilità e sicurezza.

Le gru a portale per esterni svolgono un ruolo fondamentale in vari settori che richiedono operazioni di sollevamento su larga scala. Tra i principali ambiti di applicazione figurano:

Cantieri edili

Nei progetti edili, le gru a portale vengono utilizzate per sollevare e trasportare materiali pesanti come travi in acciaio, blocchi di cemento e strutture prefabbricate. La loro mobilità e adattabilità le rendono la scelta ideale per la movimentazione di oggetti ingombranti in cantiere.

Cantieri navali e porti

La cantieristica navale e le operazioni portuali richiedono gru in grado di movimentare grandi componenti navali, container e macchinari pesanti. Le gru a portale sono comunemente utilizzate nei cantieri navali e nei terminal container per facilitare il carico e lo scarico.

Impianti di lavorazione dell'acciaio e dei metalli

I produttori di acciaio utilizzano le gru a portale per la movimentazione delle materie prime, il trasporto di pesanti lamiere d'acciaio e il carico dei prodotti finiti. Queste gru contribuiscono a migliorare l'efficienza produttiva e la sicurezza sul lavoro.

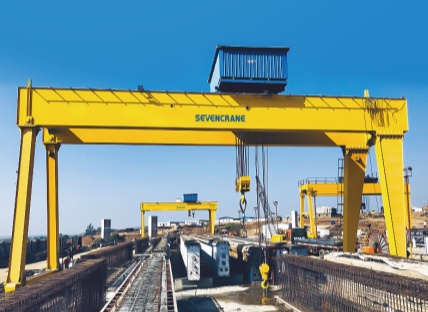

Costruzione di ferrovie e ponti

Le gru a portale per esterni vengono utilizzate per il sollevamento di rotaie, sezioni di ponti e prefabbricati in calcestruzzo durante la costruzione di ferrovie e ponti. La loro capacità di operare su lunghe distanze e di gestire un posizionamento preciso le rende preziose in questi progetti.

Progettazione a trave singola vs. a trave doppia

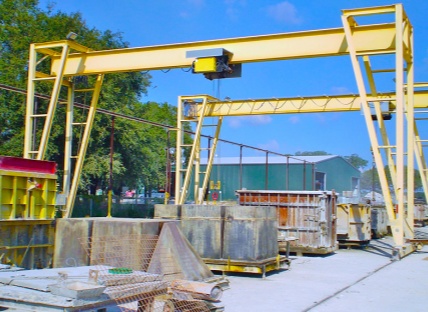

• Gru a portale monotrave: adatte per carichi più leggeri (inferiori a 20 tonnellate), offrono soluzioni convenienti per il sollevamento all'aperto.
• Gru a portale a doppia trave: ideali per sollevamenti pesanti (oltre le 50 tonnellate), offrono maggiore stabilità e altezza di sollevamento.

Gru a portale fisse vs. mobili

• Gru a portale fisse: installate con binari per un utilizzo esterno a lungo termine.
• Gru a portale mobili: dotate di ruote in gomma o ruote montate su rotaie, che consentono loro di muoversi all'interno di uno spazio di lavoro.

Progettazione ad alta resistenza al vento

Le gru a portale per esterni devono essere resistenti ai carichi del vento per garantire la sicurezza operativa. Gli elementi progettuali chiave includono:

• Ruote resistenti al vento e morsetti per rotaie per stabilizzare la gru in caso di vento forte.
• Baricentro basso e struttura delle gambe robusta per evitare il ribaltamento.
• Ancore antitempesta e sistemi frenanti per una maggiore stabilità.

Protezione anticorrosiva e dalle intemperie

Poiché le gru a portale per esterni operano in condizioni meteorologiche avverse, richiedono rivestimenti e materiali protettivi speciali:

• Componenti in acciaio zincato a caldo per prevenire la ruggine.
• Vernice resistente ai raggi UV per sopportare l'esposizione estrema alla luce solare.
• Involucri elettrici sigillati per impedire infiltrazioni di umidità e polvere.

La tecnologia di azionamento a frequenza variabile (VFD) consente alle gru a portale per esterni di regolare la velocità del motore in base alle esigenze operative. Ciò offre i seguenti vantaggi:

Efficienza energetica

I VFD riducono il consumo energetico ottimizzando le prestazioni del motore, evitando così un inutile utilizzo di energia durante le operazioni a basso carico.

Funzionamento regolare

Grazie all'accelerazione e alla decelerazione graduali, le gru controllate da VFD prevengono scossoni improvvisi e sollecitazioni meccaniche, garantendo una maggiore durata utile.

Controllo di precisione

Regolando la velocità di sollevamento, la velocità di traslazione e la coppia, i VFD consentono un posizionamento preciso, essenziale in settori come la cantieristica navale e l'industria manifatturiera.

Riduzione dell'usura meccanica

Poiché in alcuni casi i VFD eliminano la necessità di una frenata meccanica, riducono al minimo l'usura delle pastiglie dei freni, degli ingranaggi e dei motori.

Le gru a portale per esterni sono dotate di sistemi di frenata di emergenza per prevenire incidenti, movimenti incontrollati e danni alle attrezzature.

Freni elettromagnetici

Si attivano automaticamente in caso di interruzione di corrente, impedendo ai carichi di cadere improvvisamente.

Freni Storm e morsetti per rotaie

Progettato per bloccare le ruote della gru sui binari in condizioni meteorologiche estreme.

Sensori anticollisione

Rileva gli ostacoli vicini e arresta automaticamente la gru per prevenire incidenti.

Freni limitatori di carico

Impedire alla gru di sollevare pesi superiori alla sua capacità nominale, prevenendo così il sovraccarico e potenziali cedimenti strutturali.

Misure di impermeabilizzazione

• Armadi elettrici sigillati per impedire l'ingresso di acqua.
• Involucri motore resistenti all'acqua per garantire la massima resistenza all'esterno.

Prevenzione della corrosione

• Componenti in acciaio zincato per ridurre la formazione di ruggine.
• Rivestimenti protettivi contro la nebbia salina (per zone costiere).

Protezione dal vento

• Chiusure antitempesta e meccanismi di ancoraggio per ambienti con vento forte.
• Sistemi automatici di monitoraggio del vento per avvisare gli operatori di condizioni non sicure.

Lista di controllo per l'ispezione giornaliera

• Controllare che non vi siano bulloni allentati, cavi danneggiati o funi di sollevamento usurate.
• Assicurarsi che i finecorsa e i dispositivi di sicurezza funzionino correttamente.

Manutenzione mensile e annuale

• Lubrificare le parti mobili per prevenirne l'usura.
• Controllare i collegamenti elettrici e sostituire i componenti corrosi.
• Eseguire test di carico per verificare le prestazioni.
