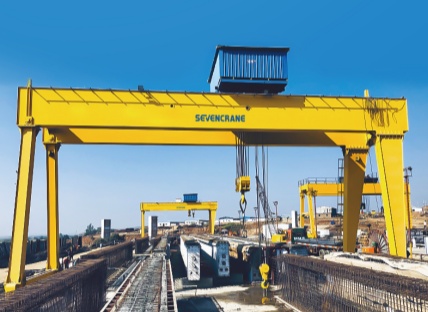

Lauko portalinis kranas

Lauko portalinis kranas yra kėlimo įrangos tipas, skirtas sunkioms medžiagoms kelti atvirose erdvėse. Skirtingai nuo tiltinių kranų, kuriems reikalinga pastato konstrukcijos atrama, portaliniai kranai turi kojas, kurios laiko visą konstrukciją, todėl jie gali dirbti be fiksuotų bėgių ar kolonų. Šie kranai dažniausiai naudojami statybvietėse, laivų statyklose, plieno gamyklose, konteinerių terminaluose ir lauko pramonės objektuose, kur reikia kelti sunkius krovinius.

Pagrindinė struktūra

• Pagrindinė sija: horizontali konstrukcija, laikanti kėlimo mechanizmą. Ji gali būti vienos arba dviejų sijų, priklausomai nuo keliamosios galios.
• Kojelės (atraminė konstrukcija): Vertikalios atramos, laikančios kraną. Jos gali būti fiksuotos arba reguliuojamos, kad būtų galima pritaikyti jas skirtingiems darbiniams aukščiams.
• Galiniai vežimėliai ir ratai: leidžia kranui judėti bėgiais arba guminėmis padangomis, užtikrinant mobilumą lauko aplinkoje.
• Kėlimo mechanizmas: apima elektrinį keltuvą, vielinį lyną ir kablį, kurie naudojami kroviniams kelti ir nuleisti.
• Elektros sistema: Valdo krano veikimą, įskaitant maitinimo šaltinį, greičio reguliavimą ir saugos mechanizmus.
• Vėjo pasipriešinimo ir stabilumo sistema: būtina lauko sąlygomis, kad būtų išvengta apvirtimo ar siūbavimo dėl vėjo jėgų.
• Lauko portaliniai kranai yra sukurti taip, kad atlaikytų atšiaurias aplinkos sąlygas, išlaikant efektyvumą, patikimumą ir saugumą.

Lauko portaliniai kranai atlieka gyvybiškai svarbų vaidmenį įvairiose pramonės šakose, kuriose reikalingos didelio masto kėlimo operacijos. Kai kurios pagrindinės jų taikymo sritys:

Statybos aikštelės

Statybos projektuose portaliniai kranai naudojami sunkioms medžiagoms, tokioms kaip plieninės sijos, betoniniai blokai ir surenkamos konstrukcijos, kelti ir transportuoti. Dėl savo mobilumo ir pritaikomumo jie idealiai tinka didelių gabaritų daiktams tvarkyti statybvietėje.

Laivų statyklos ir uostai

Laivų statybai ir uostų operacijoms reikalingi kranai, galintys pakelti didelius laivų komponentus, krovininius konteinerius ir sunkiąją techniką. Portaliniai kranai dažniausiai naudojami laivų statyklose ir konteinerių terminaluose, siekiant palengvinti pakrovimą ir iškrovimą.

Plieno ir metalo apdirbimo gamyklos

Plieno gamintojai naudoja portalinius kranus žaliavoms perkelti, sunkioms plieno plokštėms transportuoti ir gataviems gaminiams krauti. Šie kranai padeda pagerinti gamybos efektyvumą ir darbo vietos saugą.

Geležinkelių ir tiltų statyba

Lauko portaliniai kranai naudojami bėgiams, tiltų sekcijoms ir surenkamoms betoninėms detalėms kelti statant geležinkelius ir tiltus. Dėl gebėjimo dirbti dideliais atstumais ir tiksliai nustatyti padėtį jie yra neįkainojami tokiuose projektuose.

Vieno spindulio ir dviejų spindulių konstrukcija

• Vienos sijos portaliniai kranai: tinka lengvesniems kroviniams (iki 20 tonų), todėl yra ekonomiški kėlimo lauke sprendimai.
• Dvigubos sijos portaliniai kranai: idealiai tinka sunkiems kroviniams (virš 50 tonų) kelti, nes pasižymi didesniu stabilumu ir kėlimo aukštiu.

Stacionarūs ir mobilūs portaliniai kranai

• Stacionarūs portaliniai kranai: montuojami su bėgiais ilgalaikiam naudojimui lauke.
• Mobilieji portaliniai kranai: aprūpinti guminiais arba ant bėgių montuojamais ratais, leidžiančiais jiems judėti darbo vietoje.

Didelio atsparumo vėjui konstrukcija

Lauko portaliniai kranai turi būti atsparūs vėjo apkrovoms, kad būtų užtikrintas saugus eksploatavimas. Pagrindiniai konstrukcijos elementai:

• Vėjui atsparūs ratukai ir bėgių spaustukai kranui stabilizuoti pučiant stipriam vėjui.
• Žemas svorio centras ir tvirta kojų konstrukcija apsaugo nuo apvirtimo.
• Audros inkarai ir stabdžių sistemos didesniam stabilumui.

Apsauga nuo korozijos ir oro sąlygų

Kadangi lauko portaliniai kranai veikia atšiauriomis oro sąlygomis, jiems reikalingos specialios apsauginės dangos ir medžiagos:

• Karštai cinkuoti plieniniai komponentai, apsaugantys nuo rūdžių.
• UV spinduliams atsparūs dažai, skirti atlaikyti itin stiprų saulės spindulių poveikį.
• Hermetiški elektros skirstymo skydai, apsaugantys nuo drėgmės ir dulkių patekimo.

Kintamo dažnio pavaros (VFD) technologija leidžia lauko portaliniams kranams reguliuoti variklio greitį pagal eksploatacinius reikalavimus. Tai suteikia šiuos privalumus:

Energijos efektyvumas

Dažnio keitikliai sumažina energijos suvartojimą optimizuodami variklio našumą ir užkirsdami kelią nereikalingam energijos naudojimui esant mažoms apkrovoms.

Sklandus veikimas

Laipsniškai greitėdami ir lėtėdami, dažnio keitiklio valdomi kranai apsaugo nuo staigių trūkčiojimų ir mechaninio įtempio, todėl pailgėja jų tarnavimo laikas.

Tikslus valdymas

Reguliuodami kėlimo greitį, važiavimo greitį ir sukimo momentą, dažnio keitikliai leidžia tiksliai nustatyti padėtį, o tai labai svarbu tokiose pramonės šakose kaip laivų statyba ir gamyba.

Sumažintas mechaninis susidėvėjimas

Kadangi dažnio keitikliniai įrenginiai kai kuriais atvejais panaikina mechaninio stabdymo poreikį, jie sumažina stabdžių kaladėlių, pavarų ir variklių susidėvėjimą.

Lauko portaliniai kranai aprūpinti avarinio stabdymo sistemomis, kad būtų išvengta avarijų, nekontroliuojamų judesių ir įrangos pažeidimų.

Elektromagnetiniai stabdžiai

Automatiškai įsijungia nutrūkus elektros tiekimui, apsaugodamas krovinį nuo staigaus kritimo.

„Storm Brakes“ ir bėgių spaustukai

Sukurta taip, kad krano ratai būtų užfiksuoti ant bėgių ekstremaliomis oro sąlygomis.

Apsaugos nuo susidūrimo jutikliai

Aptikti netoliese esančias kliūtis ir automatiškai sustabdyti kraną, kad būtų išvengta nelaimingų atsitikimų.

Apkrovą ribojantys stabdžiai

Neleiskite kranui kelti viršydamas vardinę keliamąją galią, kad būtų išvengta perkrovos ir galimo konstrukcijos gedimo.

Hidroizoliacijos priemonės

• Sandarūs elektros skirstymo skydai, kad būtų išvengta vandens patekimo.
• Vandeniui atsparūs variklio korpusai ilgaamžiškumui lauko sąlygomis.

Korozijos prevencija

• Cinkuoto plieno komponentai, skirti sumažinti rūdžių susidarymą.
• Apsauginės dangos nuo druskos purslų (pakrančių zonoms).

Apsauga nuo vėjo

• Audros užraktai ir tvirtinimo mechanizmai stipriam vėjui.
• Automatinės vėjo stebėjimo sistemos, įspėjančios operatorius apie nesaugias sąlygas.

Kasdienės apžiūros kontrolinis sąrašas

• Patikrinkite, ar nėra atsilaisvinusių varžtų, pažeistų trosų ir susidėvėjusių kėlimo lynų.
• Įsitikinkite, kad ribiniai jungikliai ir saugos įtaisai veikia tinkamai.

Mėnesinė ir metinė priežiūra

• Sutepkite judančias dalis, kad išvengtumėte susidėvėjimo.
• Patikrinkite elektros jungtis ir pakeiskite surūdijusius komponentus.
• Atlikite apkrovos bandymus, kad patikrintumėte našumą.

Dažnos problemos ir sprendimai
