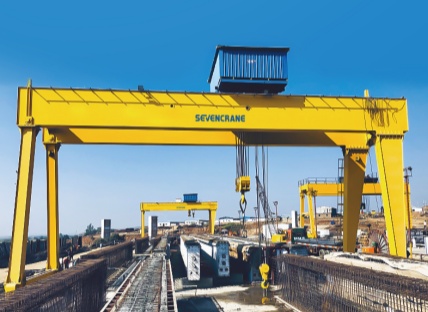

Vonkajší portálový žeriav

Vonkajší portálový žeriav je typ zdvíhacieho zariadenia určeného na manipuláciu s ťažkým materiálom v otvorených priestoroch. Na rozdiel od mostových žeriavov, ktoré vyžadujú podporu z konštrukcie budovy, portálové žeriavy majú nohy, ktoré podopierajú celú konštrukciu, čo im umožňuje pracovať bez pevných koľajníc alebo stĺpov. Tieto žeriavy sa bežne používajú na staveniskách, v lodeniciach, oceľových dvoroch, kontajnerových termináloch a vonkajších priemyselných zariadeniach, kde sa vyžaduje ťažké zdvíhanie.

Základná štruktúra

• Hlavný nosník: Horizontálna konštrukcia, ktorá podporuje zdvíhací mechanizmus. V závislosti od nosnosti môže byť jednonosník alebo dvojnosník.
• Nohy (nosná konštrukcia): Vertikálne podpery, ktoré držia žeriav hore. Môžu byť pevné alebo nastaviteľné pre rôzne pracovné výšky.
• Koncové vozíky a kolesá: Umožnite žeriavu pohybovať sa po pásoch alebo gumených pneumatikách, čím získate mobilitu vo vonkajšom prostredí.
• Zdvíhací mechanizmus: Zahŕňa elektrický kladkostroj, drôtené lano a hák, ktoré sa používajú na zdvíhanie a spúšťanie bremien.
• Elektrický systém: Riadi operácie žeriavu vrátane napájania, nastavenia rýchlosti a bezpečnostných mechanizmov.
• Systém odolnosti proti vetru a stability: Nevyhnutný pre vonkajšie podmienky, aby sa zabránilo prevráteniu alebo kývaniu v dôsledku síl vetra.
• Vonkajšie portálové žeriavy sú navrhnuté tak, aby vydržali drsné podmienky prostredia pri zachovaní účinnosti, spoľahlivosti a bezpečnosti.

Vonkajšie portálové žeriavy zohrávajú dôležitú úlohu v rôznych priemyselných odvetviach, ktoré si vyžadujú rozsiahle zdvíhacie operácie. Niektoré z kľúčových oblastí aplikácie zahŕňajú:

Stavenisko

V stavebných projektoch sa portálové žeriavy používajú na zdvíhanie a prepravu ťažkých materiálov, ako sú oceľové nosníky, betónové bloky a prefabrikované konštrukcie. Ich mobilita a prispôsobivosť z nich robí ideálnu voľbu pre manipuláciu s objemnými predmetmi na mieste.

Lodenice a prístavy

Stavba lodí a prístavné operácie vyžadujú žeriavy schopné manipulovať s veľkými komponentmi lodí, nákladnými kontajnermi a ťažkými strojmi. Portálové žeriavy sa bežne používajú v lodeniciach a kontajnerových termináloch na uľahčenie nakladania a vykladania.

Závody na spracovanie ocele a kovov

Výrobcovia ocele používajú portálové žeriavy na premiestňovanie surovín, prepravu ťažkých oceľových plechov a nakladanie hotových výrobkov. Tieto žeriavy pomáhajú zlepšiť efektivitu výroby a bezpečnosť na pracovisku.

Stavba železníc a mostov

Vonkajšie portálové žeriavy sa používajú na zdvíhanie koľajníc, mostných častí a prefabrikovaných betónových dielov počas výstavby železníc a mostov. Ich schopnosť pracovať na veľké vzdialenosti a zvládnuť presné polohovanie ich robí neoceniteľnými v takýchto projektoch.

Jednolúčový vs. dvojlúčový dizajn

• Jednonosné portálové žeriavy: Vhodné pre ľahšie bremená (do 20 ton), poskytujúce cenovo výhodné riešenia pre vonkajšie zdvíhanie.
• Dvojnosníkové portálové žeriavy: Ideálne pre ťažké zdvíhanie (nad 50 ton), ponúkajúce väčšiu stabilitu a výšku zdvihu.

Pevné vs. mobilné portálové žeriavy

• Pevné portálové žeriavy: Inštalované s koľajnicami pre dlhodobé vonkajšie použitie.
• Mobilné portálové žeriavy: Vybavené gumenými kolesami alebo kolesami namontovanými na koľajnici, čo im umožňuje pohybovať sa v rámci pracovného priestoru.

Dizajn s vysokou odolnosťou proti vetru

Vonkajšie portálové žeriavy musia byť odolné voči zaťaženiu vetrom, aby bola zaistená prevádzková bezpečnosť. Medzi kľúčové prvky dizajnu patria:

• Vetru odolné kolesá a koľajnicové svorky na stabilizáciu žeriavu pri silnom vetre.
• Nízke ťažisko a robustná konštrukcia nôh zabraňujú prevráteniu.
• Búrkové kotvy a brzdové systémy pre lepšiu stabilitu.

Ochrana proti korózii a poveternostným vplyvom

Keďže vonkajšie portálové žeriavy fungujú v drsných poveternostných podmienkach, vyžadujú si špeciálne ochranné nátery a materiály:

• Žiarovo pozinkované oceľové komponenty zabraňujúce hrdzi.
• Farba odolná voči UV žiareniu, aby odolala extrémnemu slnečnému žiareniu.
• Utesnené elektrické kryty zabraňujúce prenikaniu vlhkosti a prachu.

Technológia pohonu s premenlivou frekvenciou (VFD) umožňuje vonkajším portálovým žeriavom upravovať otáčky motora podľa prevádzkových požiadaviek. To poskytuje nasledujúce výhody:

Energetická účinnosť

VFD znižujú spotrebu energie optimalizáciou výkonu motora, čím bránia zbytočnej spotrebe energie pri prevádzke s nízkou záťažou.

Hladká prevádzka

Vďaka postupnému zrýchľovaniu a spomaľovaniu zabraňujú žeriavy ovládané VFD náhlym trhnutím a mechanickému namáhaniu, čo vedie k dlhšej životnosti.

Presné ovládanie

Úpravou rýchlosti zdvíhania, rýchlosti jazdy a krútiaceho momentu umožňujú VFD presné polohovanie, ktoré je nevyhnutné v odvetviach, ako je stavba lodí a výroba.

Znížené mechanické opotrebenie

Keďže VFD v niektorých prípadoch eliminujú potrebu mechanického brzdenia, minimalizujú opotrebovanie brzdových doštičiek, prevodov a motorov.

Vonkajšie portálové žeriavy sú vybavené núdzovými brzdovými systémami, ktoré zabraňujú nehodám, nekontrolovaným pohybom a poškodeniu zariadenia.

Elektromagnetické brzdy

Automaticky sa zapína v prípade výpadku napájania, čím zabraňuje náhlemu pádu bremien.

Búrkové brzdy a koľajnicové svorky

Navrhnuté na uzamknutie kolies žeriavu na koľajniciach počas extrémnych poveternostných podmienok.

Protikolízne senzory

Detekujte blízke prekážky a automaticky zastavte žeriav, aby ste predišli nehodám.

Brzdy obmedzujúce zaťaženie

Zabráňte zdvihnutiu žeriavu nad jeho menovitú nosnosť, aby ste zabránili preťaženiu a potenciálnemu zlyhaniu konštrukcie.

Opatrenia na hydroizoláciu

• Utesnené elektrické skrine, aby sa zabránilo vniknutiu vody.
• Vodotesné kryty motora pre vonkajšiu odolnosť.

Prevencia korózie

• Pozinkované oceľové komponenty na zníženie tvorby hrdze.
• Ochranné nátery proti posypovej soli (pre prímorské oblasti).

Ochrana pred vetrom

• Búrkové zámky a upínacie mechanizmy pre prostredie s vysokým vetrom.
• Automatizované systémy monitorovania vetra upozorňujú operátorov na nebezpečné podmienky.

Kontrolný zoznam dennej kontroly

• Skontrolujte, či nie sú uvoľnené skrutky, poškodené laná a opotrebované zdvíhacie laná.
• Uistite sa, že koncové spínače a bezpečnostné zariadenia fungujú správne.

Mesačná a ročná údržba

• Namažte pohyblivé časti, aby ste zabránili opotrebovaniu.
• Skontrolujte elektrické spojenia a vymeňte skorodované komponenty.
• Vykonajte záťažové testy na overenie výkonu.

Bežné problémy a riešenia
