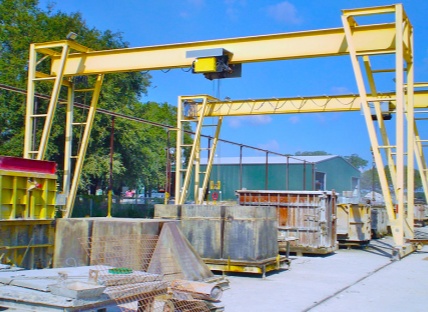

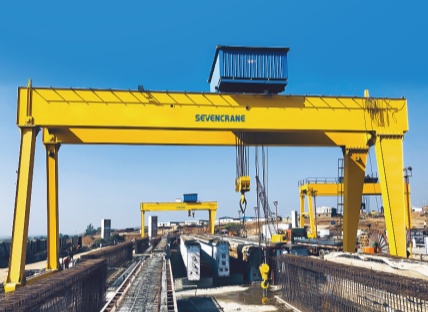

Portalkran für den Außenbereich

Ein Portalkran für den Außenbereich ist ein Hebezeug für den Schwerlastumschlag im Freien. Im Gegensatz zu Brückenkränen, die von der Gebäudestruktur gestützt werden müssen, verfügen Portalkrane über Stützen, die die gesamte Struktur tragen, sodass sie ohne feste Schienen oder Säulen betrieben werden können. Diese Kräne werden häufig auf Baustellen, Werften, Stahllagern, Containerterminals und Industrieanlagen im Außenbereich eingesetzt, wo schwere Lasten gehoben werden müssen.

Grundstruktur

• Hauptträger: Die horizontale Struktur, die den Hebemechanismus trägt. Je nach Tragfähigkeit kann es sich um einen Einzel- oder Doppelträger handeln.
• Beine (Stützstruktur): Vertikale Stützen, die den Kran halten. Sie können fest oder für unterschiedliche Arbeitshöhen verstellbar sein.
• Endwagen und Räder: Ermöglichen die Bewegung des Krans auf Schienen oder Gummireifen und sorgen so für Mobilität im Außenbereich.
• Hebemechanismus: Beinhaltet den elektrischen Hebezug, das Drahtseil und den Haken, die zum Heben und Senken von Lasten verwendet werden.
• Elektrisches System: Steuert den Betrieb des Krans, einschließlich Stromversorgung, Geschwindigkeitsregelung und Sicherheitsmechanismen.
• Windwiderstands- und Stabilitätssystem: Unverzichtbar für den Einsatz im Freien, um ein Umkippen oder Schwanken durch Windkräfte zu verhindern.
• Portalkräne für den Außenbereich sind so konzipiert, dass sie rauen Umgebungsbedingungen standhalten und gleichzeitig effizient, zuverlässig und sicher sind.

Portalkrane für den Außenbereich spielen in verschiedenen Branchen, in denen große Hebevorgänge erforderlich sind, eine wichtige Rolle. Zu den wichtigsten Anwendungsbereichen gehören:

Baustellen

Portalkräne werden bei Bauprojekten zum Heben und Transportieren schwerer Materialien wie Stahlträgern, Betonblöcken und Fertigteilen eingesetzt. Ihre Mobilität und Anpassungsfähigkeit machen sie zur idealen Wahl für den Umgang mit sperrigen Gegenständen auf der Baustelle.

Werften und Häfen

Im Schiffbau und im Hafenbetrieb werden Krane benötigt, die große Schiffskomponenten, Frachtcontainer und schwere Maschinen handhaben können. Portalkräne werden häufig in Werften und Containerterminals eingesetzt, um das Be- und Entladen zu erleichtern.

Stahl- und Metallverarbeitungswerke

Stahlhersteller nutzen Portalkräne für den Transport von Rohstoffen, schweren Stahlplatten und die Verladung fertiger Produkte. Diese Kräne tragen zur Verbesserung der Produktionseffizienz und der Arbeitssicherheit bei.

Eisenbahn- und Brückenbau

Portalkrane für den Außenbereich werden beim Eisenbahn- und Brückenbau zum Heben von Schienen, Brückenteilen und vorgefertigten Betonteilen eingesetzt. Ihre Fähigkeit, über große Entfernungen zu operieren und eine präzise Positionierung zu ermöglichen, macht sie bei solchen Projekten unverzichtbar.

Einstrahl- vs. Doppelstrahl-Design

• Einträger-Portalkräne: Geeignet für leichtere Lasten (unter 20 Tonnen) und bieten kostengünstige Lösungen für das Heben im Freien.
• Doppelträger-Portalkräne: Ideal zum Heben schwerer Lasten (über 50 Tonnen), da sie mehr Stabilität und Hubhöhe bieten.

Feste vs. mobile Portalkräne

• Fest installierte Portalkräne: Mit Schienen für den langfristigen Einsatz im Freien installiert.
• Mobile Portalkräne: Ausgestattet mit Gummirädern oder schienenmontierten Rädern, sodass sie sich innerhalb eines Arbeitsbereichs bewegen können.

Design mit hoher Windbeständigkeit

Portalkräne für den Außenbereich müssen Windlasten standhalten, um die Betriebssicherheit zu gewährleisten. Wichtige Konstruktionselemente sind:

• Windstabile Räder und Schienenklemmen stabilisieren den Kran bei starkem Wind.
• Niedriger Schwerpunkt und robuste Beinstruktur verhindern ein Umkippen.
• Sturmanker und Bremssysteme für verbesserte Stabilität.

Korrosions- und Wetterschutz

Da Portalkräne im Außenbereich unter rauen Wetterbedingungen betrieben werden, benötigen sie spezielle Schutzbeschichtungen und -materialien:

• Feuerverzinkte Stahlkomponenten zum Schutz vor Rost.
• UV-beständige Farbe, die extremer Sonneneinstrahlung standhält.
• Versiegelte elektrische Gehäuse verhindern das Eindringen von Feuchtigkeit und Staub.

Mit der Frequenzumrichtertechnologie (VFD) können Portalkräne im Außenbereich die Motordrehzahl an die Betriebsanforderungen anpassen. Dies bietet folgende Vorteile:

Energieeffizienz

VFDs reduzieren den Energieverbrauch durch Optimierung der Motorleistung und verhindern so unnötigen Stromverbrauch bei Betrieb mit geringer Last.

Reibungsloser Betrieb

Durch die allmähliche Beschleunigung und Verzögerung verhindern VFD-gesteuerte Kräne plötzliche Rucke und mechanische Belastungen, was zu einer längeren Lebensdauer führt.

Präzise Steuerung

Durch die Anpassung von Hubgeschwindigkeit, Fahrgeschwindigkeit und Drehmoment ermöglichen VFDs eine präzise Positionierung, die in Branchen wie dem Schiffsbau und der Fertigung von entscheidender Bedeutung ist.

Reduzierter mechanischer Verschleiß

Da VFDs in manchen Fällen die Notwendigkeit mechanischer Bremsen überflüssig machen, minimieren sie den Verschleiß von Bremsbelägen, Getrieben und Motoren.

Portalkräne im Außenbereich sind mit Notbremssystemen ausgestattet, um Unfälle, unkontrollierte Bewegungen und Geräteschäden zu verhindern.

Elektromagnetische Bremsen

Bei Stromausfall wird automatisch aktiviert, um ein plötzliches Herabfallen der Last zu verhindern.

Sturmbremsen und Schienenklemmen

Entwickelt, um die Räder des Krans bei extremen Wetterbedingungen auf den Schienen zu blockieren.

Antikollisionssensoren

Erkennen Sie Hindernisse in der Nähe und stoppen Sie den Kran automatisch, um Unfälle zu vermeiden.

Lastbegrenzende Bremsen

Verhindern Sie, dass der Kran über seine Nennkapazität hinaus hebt, und vermeiden Sie so eine Überlastung und einen möglichen Strukturschaden.

Abdichtungsmaßnahmen

• Abgedichtete Schaltschränke verhindern das Eindringen von Wasser.
• Wasserfeste Motorgehäuse für Langlebigkeit im Außenbereich.

Korrosionsschutz

• Verzinkte Stahlkomponenten zur Reduzierung der Rostbildung.
• Schutzbeschichtungen gegen Salznebel (für Küstengebiete).

Windschutz

• Sturmschlösser und Befestigungsmechanismen für Umgebungen mit starkem Wind.
• Automatisierte Windüberwachungssysteme warnen die Betreiber vor unsicheren Bedingungen.

Checkliste für die tägliche Inspektion

• Überprüfen Sie, ob lose Schrauben, beschädigte Kabel und abgenutzte Hebeseile vorhanden sind.
• Stellen Sie sicher, dass Endschalter und Sicherheitsvorrichtungen ordnungsgemäß funktionieren.

Monatliche und jährliche Wartung

• Schmieren Sie bewegliche Teile, um Verschleiß vorzubeugen.
• Überprüfen Sie die elektrischen Anschlüsse und ersetzen Sie korrodierte Komponenten.
• Führen Sie Belastungstests durch, um die Leistung zu überprüfen.

Häufige Probleme und Lösungen
