Рельсті көпірлі кран

Теміржолға орнатылған порталдық кран дегеніміз не?

Рельсті қондырылған порталдық кран (RMG) - параллель жолдар арасында орналасқан порталдық қаңқасы бар рельсті бағыттайтын көтеру жүйесі. Оның негізгі арқалық бойымен көлденең қозғалатын көтеру механизмі бар, бұл контейнер терминалдары, теміржол қоймалары және болат фабрикалары сияқты құрылымдық орталарда жүкті дәл өңдеуге мүмкіндік береді.

Негізгі компоненттер

• Негізгі арқалық: Ауыр жүктерге арналған қос қорап немесе ферма құрылымы (60 тоннаға дейін).
• Аяқтар: Бекітілген немесе биіктігі реттелетін тік тіректер.
• Теміржол жүйесі: Басқарылатын қозғалысқа арналған ауыр салмақты болат жолдар (QU80/QU100).
• Көтергіш жүйесі: Сым арқан/таратқышы бар электр немесе гидравликалық көтергіш.
• Басқару кабинасы: Оператор станциясы немесе автоматтандырылған басқару интерфейсі.

Негізгі қолданбалар

• Контейнер терминалдары: ISO контейнерлерін жинақтау және тасымалдау.
• Теміржол жүк тораптары: Пойыздар мен жүк көліктері арасында тиеу/түсіру.
• Болат фабрикалары: Орамдарды, пластиналарды және шикізатты өңдеу.
• Жаппай жүк порттары: Көмірді, руданы және астықты тасымалдауды басқару.

A. Дәлдік және тұрақтылық

• Бағытталған қозғалыс: Рельстер тығыздығы жоғары аулаларда контейнерлерді жинақтау үшін өте маңызды болатын түзу сызықтың дәлдігін (±5 мм ауытқу) қамтамасыз етеді.
• Тербеліске қарсы технология: AI басқаратын көтергіштер көтергіштер кезінде жүктеме тербелісін азайтады.

B. Жоғары жүктеме сыйымдылығы мен тиімділігі

• Ауыр жұмыс өнімділігі: 60 тоннаға дейін (контейнерлер) немесе 30 тоннаға дейін (сусымалы жүктерді) көтеру мүмкіндіктері.
• Жылдамдықты оңтайландыру:
  • Көтеру: 10–30 м/мин (бос), 5–15 м/мин (жүктелген).
  • Арбамен жүру: 30–60 м/мин.

C. Қатаң ортадағы төзімділік

• Коррозияға төзімділік: Ыстық мырышталған болат және эпоксидті жабындар тұзды суға, ылғалдылыққа және өнеркәсіптік химиялық заттарға төзімді.
• Ауа райынан қорғау: IP66 стандартына сай электр компоненттері жаңбырда, қарда немесе шаңда жұмыс істейді.

D. Энергия тиімділігі

• Регенеративті тежеу: Тежеу энергиясын қайта пайдалануға болатын электр энергиясына түрлендіреді.
• Төмен үйкелісті құрамдас бөліктер: Полиуретанмен қапталған дөңгелектер мен герметикалық мойынтіректер қуат тұтынуды азайтады.

E. Автоматтандырудың дайындығы

• TOS-пен интеграция: Нақты уақыттағы тапсырмаларды бөлу үшін терминалдың операциялық жүйелерімен синхрондалады.
• Қашықтан бақылау: IoT сенсорлары өнімділік көрсеткіштерін бақылайды (мысалы, қозғалтқыш температурасы, жүктеме циклдері).

1-қадам: Қуатты қосу және жүйені тексеру

• Кран токты өткізгіш жолақтар немесе кабель катушкалары арқылы алады.
• Автоматтандырылған жүйелер өзін-өзі диагностикалауды жүзеге асырады (мысалы, тежеу сынақтары, шекті ауыстырып-қосқышты тексеру).

2-қадам: жүктемені жүктеңіз

• Контейнерді өңдеу:
  • Спредерлер контейнердің бұрыштық құймаларына бекітіледі.
  • Жүктеме ұяшықтары салмақты растайды (<90% SWL).
• Материалды жаппай өңдеу:
  • Жүкке ұстағыштар немесе магниттер бекітіледі.

3-қадам: Көлденең және тік қозғалыс

• Троллейбус саяхаты: Көтергіш жүкті орналастыру үшін арқалық бойымен жанама қозғалады.
• Gantry Travel: Бүкіл кран рельстерді мақсатты орынға өтеді.
• Көтеру/түсіру: Жиілік реттелетін қозғалтқышпен басқарылатын сым арқан барабаны биіктікті реттейді.

4-қадам: Жүктеуді босату

• Автоматтандырылған таратқыштар немесе ілмектер жүк бекітілгеннен кейін ажыратылады.

5-қадам: Басты жағдайға оралу

• Кран RFID тегтерін немесе GPS координаттарын басшылыққа ала отырып, келесі тапсырманы қалпына келтіреді.

1-кезең: Бастапқы консультация және қажеттіліктерді бағалау

• Клиент енгізуі: Жүктеме түрі, сыйымдылығы, аралығы, жұмыс циклі, автоматтандыру деңгейі.
• Сайтты зерттеу: Инженерлер рельстің туралануын, жердің беріктігін және қуат көзін бағалайды.

2-кезең: теңшеу және техникалық сипаттамалар

• Дизайн опциялары:
  • Қолмен және автоматтандырылған: кабинада басқарылатын немесе аспалы басқару крандарын таңдаңыз.
  • Көтергіш қосымшалар: Тартқыштар, ұстағыштар, магниттер немесе ілгектер.
  • Кеңістік және биіктік: Рельс аралығы мен жинақтау қажеттіліктеріне сәйкестендіру.

3-кезең: Баға ұсыныстары және келісім

• Мөлдір баға белгілеу: Жабдықты бұзу, орнату және оқыту шығындары.
• Шарт шарттары: Жеткізу мерзімі, кепілдік (1–2 жыл) және төлем кезеңдері.

4-кезең: Өндірістік процесс

• Материалды сатып алу: ASTM/AISI сертификатталған болатты алу.
• Өндіріс: CNC кесу, дәнекерлеу және коррозияға қарсы өңдеу.
• Сапаны тексеру:
  • Дәнекерлеуге арналған NDT (Бұзбайтын сынақ).
  • FEM талдауы арқылы жүктеуді модельдеу.

5-кезең: жеткізу және орнату

• Логистика: Дүниежүзілік жеткізуге арналған борттық жүк көліктері немесе теңіз жүктері.
• Орнату қадамдары:
  1. Рельсті туралау және бекіту.
  2. Портальды құрастыру (болттармен немесе дәнекерленген).
  3. Электр және басқару жүйесін біріктіру.

6-кезең: оқыту және сатудан кейінгі қолдау

• Операторды оқыту: Қолмен басқаруға, төтенше жағдайлар хаттамаларына және автоматтандыру бағдарламалық құралына арналған тәжірибелік сессиялар.
• Техникалық қызмет көрсету шеберханалары: Майлау кестелерін және бөлшектерді тексеруді үйрету.

1-қадам: рельсті орнату

• Жер асты қабатын дайындау: 95% Proctor тығыздығына дейін ықшам топырақ.
• Бетон негізі: С35 маркалы бетон құйыңыз (қалыңдығы 500мм).
• Рельсті бекіту: QU100 рельстерін балық тақталарымен және анкерлік болттармен бекітіңіз.

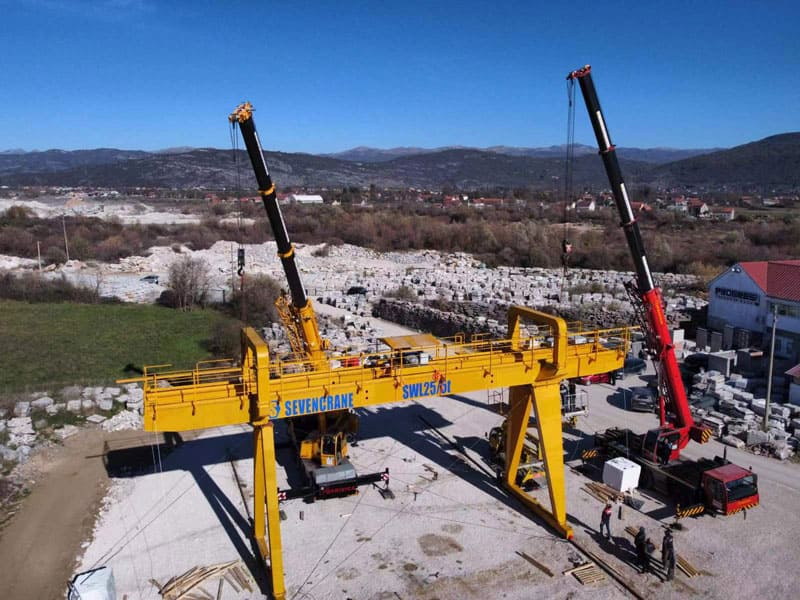

2-қадам: Крандарды құрастыру

• Аяқ эрекциясы: Тік тіректерді алдын ала ендірілген негізгі тақталарға бұрап бекітіңіз.
• Арқалық монтаждау: Негізгі арқалықты жылжымалы кран арқылы көтеріп, аяқтарына бекітіңіз.
• Көтергіш орнату: Арбаны және көтергіш механизмді арқалыққа бекітіңіз.

3-қадам: Электр қондырғысын орнату

• Нәр беруші: Өткізгіш жолақтарды немесе кабель катушкаларын рельс бойына орнатыңыз.
• Басқару сымдары: PLC, сенсорлар және оператор интерфейстерін қосыңыз.

4-қадам: Тестілеу және іске қосу

• Жүктемесіз сынақ: Барлық қозғалыстарды (көтергіш, арба, портал) 100% жылдамдығымен орындаңыз.
• Жүктеу сынағы:
  • Статикалық сынақ: 125% SWL 10 минутқа.
  • Динамикалық сынақ: 110% SWL қайта-қайта көтеріліп, тоқтайды.
• Қауіпсіздік тексерулері: Шектеу қосқыштарын, шамадан тыс жүктемеден қорғауды және E-stop функциясын тексеріңіз.

A. Кепілдік қамту

• 1–2 жыл: Материалдар мен өңдеу ақауларын жабады.
• Кеңейтілген жоспарлар: Тозған бөлшектерді (дөңгелектер, сым арқандар) қосымша жабу.

B. Қосалқы бөлшектермен қамтамасыз ету

• Ғаламдық желі: OEM бөлшектеріне тәулік бойы қол жеткізу (беріліс қораптары, тежегіштер, сенсорлар).
• Жедел жеткізу: Маңызды құрамдас бөліктер 72 сағат ішінде жеткізіледі.

C. Техникалық қолдау

• Жедел желідегі көмек: Телефон/бейне қоңырау арқылы ақауларды жою.
• Жергілікті жөндеу: Сертификатталған техниктер ірі ақаулар үшін жіберіледі.

D. Профилактикалық қызмет көрсету пакеттері

• Негізгі жоспар: Тоқсан сайынғы тексерулер және майлау.
• Премиум жоспар: Жыл сайынғы жүктеме сынағы мен бағдарламалық құрал жаңартуларын қамтиды.

1.Көтергіштігі–____т

2.Span(2 параллель рельс арасындағы қашықтық)–____м

3.Көтеру биіктігі–____м

4.Контильвер ұзындығы–____м

5.Қорек көзі–____V____Гц____фаза

6.Арнайы қажеттіліктер
