Kiskoon asennettu pukkinosturi

Mikä on kiskoilla kulkeva siltanosturi?

Kiskoilla kulkeva portaalinosturi (RMG) on kiskoilla ohjattu nostojärjestelmä, jossa portaalirunko ulottuu rinnakkaisten raiteiden väliin. Siinä on nostomekanismi, joka liikkuu vaakasuunnassa pääpalkkia pitkin, mikä mahdollistaa tarkan kuormankäsittelyn strukturoiduissa ympäristöissä, kuten konttiterminaaleissa, rautatievarastoilla ja terästehtaissa.

Tärkeimmät komponentit

• PääpalkkiKaksoislaatikko- tai ristikkorakenne raskaille kuormille (jopa 60 tonnia).
• JalatKiinteät tai korkeussäädettävät pystytuet.
• RautatiejärjestelmäJämäkät terästelakat (QU80/QU100) ohjattuun liikkeeseen.
• NostojärjestelmäSähköinen tai hydraulinen nostin vaijerilla/levittimellä.
• OhjaushyttiKäyttäjäasema tai automaattinen ohjausliittymä.

Ensisijaiset sovellukset

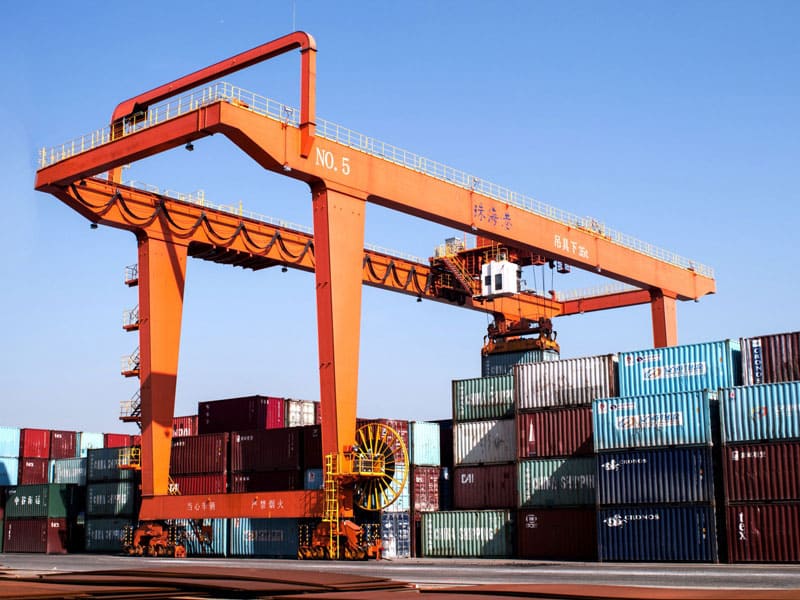

• KonttiterminaalitISO-konttien pinoaminen ja siirtäminen.
• Rautateiden rahtiliikenteen solmukohdatLastaus/purku junien ja kuorma-autojen välillä
• TerästehtaatKelojen, levyjen ja raaka-aineiden käsittely.
• IrtolastisatamatHiili-, malmi- ja viljakuljetusten hallinta.

A. Tarkkuus ja vakaus

• Ohjattu liikeKiskot varmistavat suoraviivaisen tarkkuuden (±5 mm:n poikkeama), mikä on kriittistä konttien pinoamisessa tiheästi asutuilla pihoilla.
• HeilahtelunestotekniikkaTekoälyohjatut nostimet minimoivat kuorman heilahtelun nostojen aikana.

B. Suuri kuormituskapasiteetti ja hyötysuhde

• Raskas suorituskykyNostokapasiteetti jopa 60 tonnia (kontit) tai 30 tonnia (irtotavarat).
• Nopeuden optimointi:
  • Nosto: 10–30 m/min (tyhjänä), 5–15 m/min (kuormattuna).
  • Vaunun liikenopeus: 30–60 m/min.

C. Kestävyys vaativissa olosuhteissa

• KorroosionkestävyysKuumasinkitty teräs ja epoksipinnoitteet kestävät suolavettä, kosteutta ja teollisuuskemikaaleja.
• SäänkestäväIP66-luokitellut sähkökomponentit toimivat sateessa, lumessa tai pölyssä.

D. Energiatehokkuus

• Regeneratiivinen jarrutusMuuntaa jarrutusenergian uudelleenkäytettäväksi sähköksi.
• Vähäkitkaiset komponentitPolyuretaanipäällysteiset pyörät ja tiivistetyt laakerit vähentävät virrankulutusta.

E. Automaatiovalmius

• Integrointi käyttöehtojen kanssaSynkronoi päätelaitteiden käyttöjärjestelmien kanssa reaaliaikaista tehtävien kohdentamista varten.
• EtävalvontaIoT-anturit seuraavat suorituskykymittareita (esim. moottorin lämpötila, kuormitusjaksot).

Vaihe 1: Käynnistäminen ja järjestelmän tarkistus

• Nosturi saa virtansa johdintankojen tai kaapelikelojen kautta.
• Automaattiset järjestelmät suorittavat itsediagnostiikkaa (esim. jarrutestit, rajakytkimien tarkistukset).

Vaihe 2: Load Engagement

• Konttien käsittely:
  • Levittimet lukittuvat säiliön kulmavaluihin.
  • Punnitusanturit tarkistavat painon (<90% tai SWL).
• Irtomateriaalien käsittely:
  • Kahmat tai magneetit kiinnitetään lastiin.

Vaihe 3: Vaakasuora ja pystysuora liike

• RaitiovaunumatkaNostin liikkuu sivusuunnassa palkkia pitkin kuorman sijoittamiseksi.
• Gantry TravelKoko nosturi kulkee kiskoja pitkin kohdepaikkaan.
• Nostaminen/laskeminenTaajuussäädetyllä moottorilla ohjattu vaijerirumpu säätää korkeutta.

Vaihe 4: Vapauta lataus

• Automaattiset levittimet tai koukut irtoavat, kun kuorma on kiinnitetty.

Vaihe 5: Palaa kotiasentoon

• Nosturi nollautuu seuraavaa tehtävää varten RFID-tunnisteiden tai GPS-koordinaattien ohjaamana.

Vaihe 1: Alustava konsultaatio ja tarvearviointi

• Asiakkaan syöteKuorman tyyppi, kapasiteetti, alue, käyttösuhde, automaatiotaso.
• TyömaakartoitusInsinöörit arvioivat kiskojen suuntauksen, maanpinnan lujuuden ja virransyötön.

Vaihe 2: Mukauttaminen ja tekniset tiedot

• Suunnitteluvaihtoehdot:
  • Manuaalinen vs. automaattinenValitse ohjaamosta ohjattavien tai riippuvaohjattavien nostureiden välillä.
  • NostolaitteetLevittimet, tarttujat, magneetit tai koukut.
  • Kantavuus ja korkeusMukauta kiskovälien ja pinoamisvaatimusten mukaan.

Vaihe 3: Tarjous ja sopimus

• Läpinäkyvä hinnoitteluLaitteiden, asennuksen ja koulutuksen kustannusten erittely.
• SopimusehdotToimitusaikataulu, takuu (1–2 vuotta) ja maksutavoitteet.

Vaihe 4: Valmistusprosessi

• MateriaalihankintaASTM/AISI-sertifioidun teräksen hankinta.
• ValmistusCNC-leikkaus, hitsaus ja korroosionestokäsittely.
• Laaduntarkastukset:
  • NDT (Non-Destructive Testing) hitsauksille.
  • Kuorman simulointi FEM-analyysin avulla.

Vaihe 5: Toimitus ja asennus

• LogistiikkaLavakuorma-autot tai merirahti maailmanlaajuiseen toimitukseen.
• Asennusvaiheet:
  1. Kiskojen kohdistus ja kiinnitys.
  2. Portaalikokoonpano (pulttikiinnitys tai hitsaus).
  3. Sähkö- ja ohjausjärjestelmien integrointi.

Vaihe 6: Koulutus ja myynnin jälkeinen tuki

• Operaattoreiden koulutusKäytännön harjoituksia manuaalisesta ohjauksesta, hätäprotokollista ja automaatio-ohjelmistoista.
• HuoltotyöpajatOpeta voiteluaikataulut ja komponenttien tarkastukset.

Vaihe 1: Kiskon asennus

• Pohjamaan valmisteluTiivistä maaperä Proctor-tiheyteen 95%.
• BetonipohjaVala C35-luokan betoni (paksuus 500 mm).
• Kiskon kiinnitysKiinnitä QU100-kiskot kiinnityslevyillä ja ankkuripulteilla.

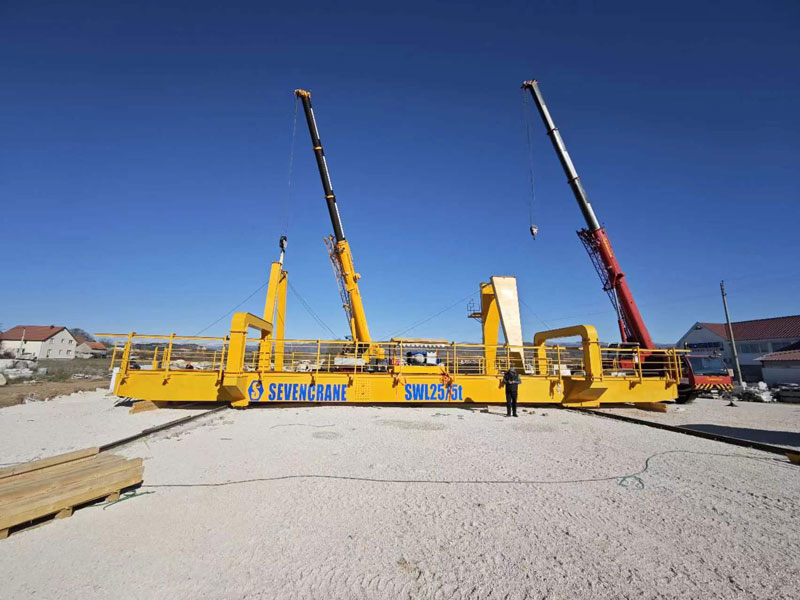

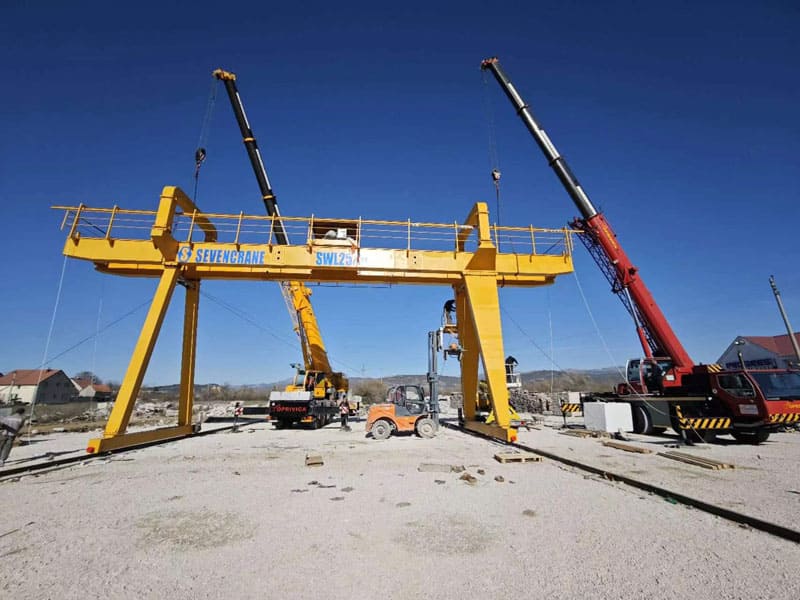

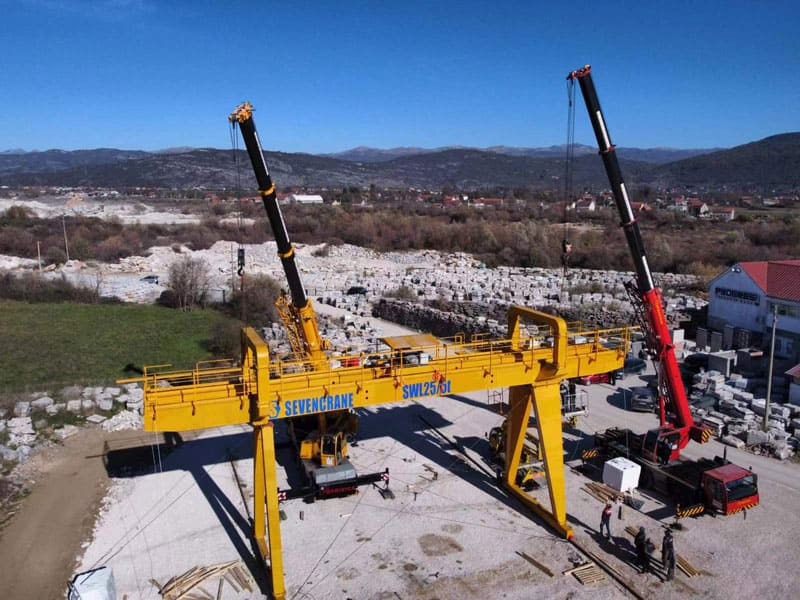

Vaihe 2: Nosturin kokoonpano

• Jalkojen erektioPulttaa pystysuorat tuet valmiiksi upotettuihin pohjalevyihin.
• Palkkien kiinnitysNosta pääpalkki liikkuvalla nosturilla ja kiinnitä se jalkoihin.
• Nostimen asennusKiinnitä vaunu ja nostomekanismi palkkiin.

Vaihe 3: Sähköasennus

• VirtalähdeAsenna virtakiskot tai kaapelikelat kiskon suuntaisesti.
• OhjausjohdotusYhdistä PLC:t, anturit ja käyttöliittymät.

Vaihe 4: Testaus ja käyttöönotto

• Kuormittamaton testi: Suorita kaikki liikkeet (nostin, vaunu, portaali) nopeudella 100%.
• Kuormitustesti:
  • Staattinen testi125% SWL 10 minuuttia.
  • Dynaaminen testi: 110% SWL toistuvilla nostoilla ja pysähdyksillä.
• TurvallisuustarkastuksetTarkista rajakytkimien, ylikuormitussuojan ja hätäpysäytyksen toiminta.

A. Takuun kattavuus

• 1–2 vuottaKattaa materiaali- ja valmistusvirheet.
• Laajennetut suunnitelmatValinnainen vakuutus kulutusosille (pyörät, vaijerit).

B. Varaosien toimitus

• Globaali verkosto: Alkuperäisosien (vaihteistot, jarrut, anturit) saatavuus 24/7.
• PikatoimitusKriittiset komponentit toimitetaan 72 tunnin kuluessa.

C. Tekninen tuki

• Puhelinnumeron tukiVianmääritys puhelimitse/videopuhelun kautta.
• Paikan päällä tehtävät korjauksetSertifioidut teknikot lähetetään paikalle vakavien vikojen sattuessa.

D. Ennakoivan huollon paketit

• PeruspakettiNeljännesvuosittaiset tarkastukset ja voitelu.
• Premium-pakettiSisältää vuosittaiset kuormitustestaukset ja ohjelmistopäivitykset.

1. Nostokapasiteetti –____t

2. Jännitys (2 yhdensuuntaisen kiskon välinen etäisyys)–____m

3. Nostokorkeus – ____m

4. Kannen pituus – ____m

5. Virtalähde – ____V____Hz____Vaihe

6.Erityiset tarpeet
