מנוף גג רכוב על מסילה

מהו עגורן גנטרי רכוב על מסילה?

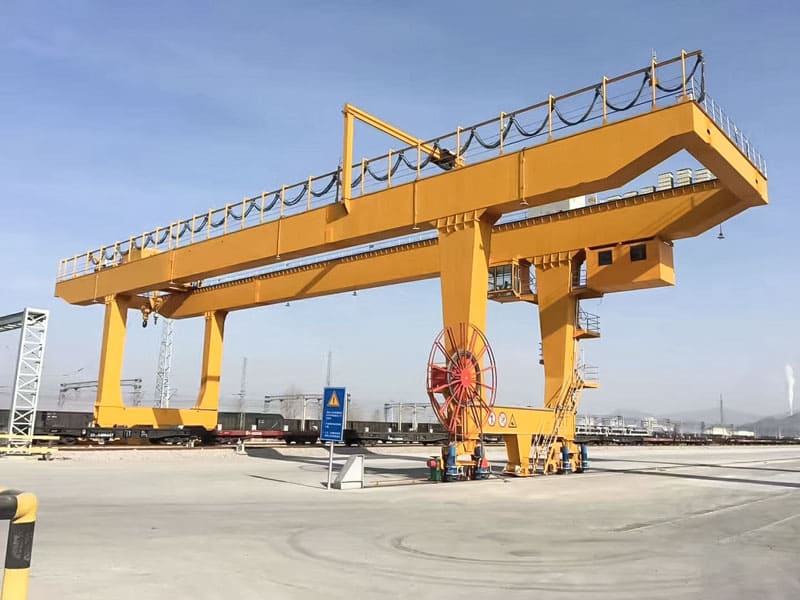

עגורן גנטרי רכוב על מסילה (RMG) הוא מערכת הרמה מונחת על ידי מסילה עם מסגרת גנטרי המשתרעת בין מסילות מקבילות. הוא כולל מנגנון הרמה הנע אופקית לאורך הקורה הראשית, ומאפשר טיפול מדויק בעומסים בסביבות מובנות כמו מסופי מכולות, תחנות רכבת ומפעלי פלדה.

רכיבי מפתח

• קורה ראשיתמבנה בעל תיבה כפולה או מסבך לעומסים כבדים (עד 60 טון).
• רגלייםתומכים אנכיים קבועים או מתכווננים לגובה.
• מערכת הרכבותמסילות פלדה עמידות (QU80/QU100) לתנועה מודרכת.
• מערכת הרמהמנוף חשמלי או הידראולי עם חבל תיל/מפזר.
• תא הבקרהתחנת מפעיל או ממשק בקרה אוטומטי.

יישומים עיקריים

• מסופי מכולותערימה והעברה של מכולות ISO.
• מרכזי מטענים ברכבתטעינה/פריקה בין רכבות ומשאיות.
• מפעלי פלדהטיפול בסלילים, פלטות וחומרי גלם.
• נמלי מטען בתפזורתניהול משלוחי פחם, עפרות ותבואה.

א. דיוק ויציבות

• תנועה מודרכתמסילות מבטיחות דיוק בקו ישר (סטייה של ±5 מ"מ), קריטי להערמת מכולות בחצרות צפופות.
• טכנולוגיית נגד התנדנדותמנופים הנשלטים על ידי בינה מלאכותית ממזערים את תנודות העומס במהלך הרמות.

ב. קיבולת עומס גבוהה ויעילות

• ביצועים כבדיםכושר הרמה של עד 60 טון (מכולות) או 30 טון (סחורות בתפזורת).
• אופטימיזציה של מהירות:
  • הרמה: 10–30 מטר/דקה (ריק), 5–15 מטר/דקה (טעון).
  • מהירות נסיעה בעגלה: 30–60 מטר/דקה.

ג. עמידות בסביבות קשות

• עמידות בפני קורוזיהפלדה מגולוונת בטבילה חמה וציפויי אפוקסי עמידים בפני מי מלח, לחות וכימיקלים תעשייתיים.
• איטום מפני מזג אוויררכיבים חשמליים בעלי דירוג IP66 פועלים בגשם, שלג או אבק.

ד. יעילות אנרגטית

• בלימה רגנרטיביתממיר אנרגיית בלימה לחשמל לשימוש חוזר.
• רכיבים בעלי חיכוך נמוךגלגלים מצופים פוליאוריטן ומיסבים אטומים מפחיתים את צריכת החשמל.

ה. מוכנות לאוטומציה

• אינטגרציה עם תנאי השימושמסתנכרן עם מערכות הפעלה של טרמינל להקצאת משימות בזמן אמת.
• ניטור מרחוקחיישני IoT עוקבים אחר מדדי ביצועים (למשל, טמפרטורת מנוע, מחזורי עומס).

שלב 1: הפעלה ובדיקת מערכת

• העגורן מקבל חשמל באמצעות פסי מוליכים או גלילי כבלים.
• מערכות אוטומטיות מבצעות אבחון עצמי (למשל, בדיקות בלמים, אימות מתג גבול).

שלב 2: טען מעורבות

• טיפול במכולות:
  • מפזרים ננעלים על יציקות פינות מיכל.
  • תאי עומס מאמתים את המשקל (<90% של SWL).
• טיפול בחומרים בתפזורת:
  • תופסנים או מגנטים מתחברים למטען.

שלב 3: תנועה אופקית ואנכית

• נסיעות בעגלההמנוף נע לרוחב לאורך הקורה כדי למקם את העומס.
• גנטרי נסיעותהעגורן כולו חוצה מסילות למיקום היעד.
• הרמה/הורדהתוף חבל תיל הנשלט על ידי מנוע מווסת תדר מתאים את הגובה.

שלב 4: שחרור טעינה

• מפזרים או ווים אוטומטיים מתנתקים לאחר שהמטען מאובטח.

שלב 5: חזרה למצב המוצא

• העגורן מתאפס למשימה הבאה, בהנחיית תגי RFID או קואורדינטות GPS.

שלב 1: ייעוץ ראשוני והערכת צרכים

• קלט הלקוחסוג עומס, קיבולת, טווח, מחזור עבודה, רמת אוטומציה.
• סקר אתרמהנדסים מעריכים את יישור המסילה, את חוזק הקרקע ואת אספקת החשמל.

שלב 2: התאמה אישית ומפרטים

• אפשרויות עיצוב:
  • ידני לעומת אוטומטיבחרו בין עגורנים המופעלים על ידי תא נוסעים או עגורנים עם בקרה תלויה.
  • קבצי הרמהמפזרים, תופסנים, מגנטים או ווים.
  • טווח וגובההתאמה אישית לצורכי מרווח המסילות והערימה.

שלב 3: הצעת מחיר והסכם

• תמחור שקוףפירוט עלויות הציוד, ההתקנה וההדרכה.
• תנאי החוזהלוח זמנים לאספקה, אחריות (1-2 שנים) ואבני דרך לתשלום.

שלב 4: תהליך ייצור

• רכש חומריםמקורות פלדה בעלי הסמכת ASTM/AISI.
• זִיוּףחיתוך CNC, ריתוך וטיפול נגד קורוזיה.
• בדיקות איכות:
  • בדיקה לא הרסנית (NDT) לריתוכים.
  • סימולציית עומס באמצעות ניתוח FEM.

שלב 5: אספקה והתקנה

• לוֹגִיסטִיקָהמשאיות שטוחות או הובלה ימית למשלוח עולמי.
• שלבי התקנה:
  1. יישור וחיזוק מסילות.
  2. הרכבת גנטרי (עם ברגים או מרותכים).
  3. שילוב מערכות חשמל ובקרה.

שלב 6: הדרכה ותמיכה לאחר המכירה

• הכשרת מפעיליםמפגשים מעשיים לבקרה ידנית, פרוטוקולי חירום ותוכנות אוטומציה.
• סדנאות תחזוקהללמד לוחות זמנים של שימון ובדיקות רכיבים.

שלב 1: התקנת מסילה

• הכנת תשתיתדחיסת אדמה לצפיפות פרוקטור 95%.
• יסודות בטוןיציקת בטון בדרגת C35 (עובי 500 מ"מ).
• תיקון מסילותאבטחו את מסילות QU100 באמצעות לוחות דיג וברגי עיגון.

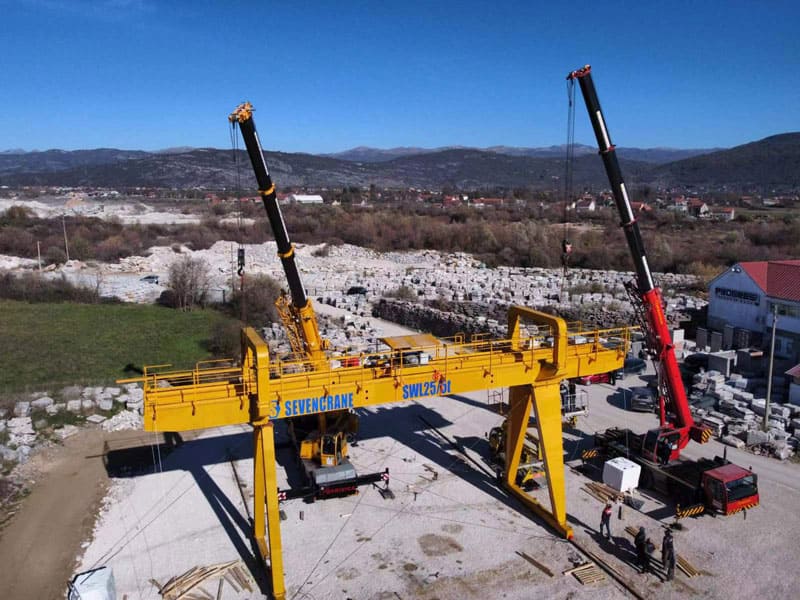

שלב 2: הרכבת עגורן

• זקפה של הרגלהברג את התומכים האנכיים ללוחות בסיס משובצים מראש.
• הרכבת קורותהרם את קורת הגג הראשית באמצעות עגורן נייד וקבע אותה לרגליים.
• התקנת מנוףחבר את העגלה ומנגנון ההרמה לקורה.

שלב 3: התקנה חשמלית

• ספק כוחהתקן פסי מוליכים או גלילי כבלים לאורך המסילה.
• חיווט בקרהחיבור בקרים, חיישנים וממשקי מפעיל.

שלב 4: בדיקה והפעלה

• בדיקת ללא עומסהפעל את כל התנועות (מנוף, עגלה, גאנטרי) במהירות 100%.
• בדיקת עומס:
  • בדיקה סטטית125% SWL למשך 10 דקות.
  • בדיקה דינמית: 110% SWL עם הרמות ועצירות חוזרות ונשנות.
• בדיקות בטיחותבדוק את מתגי הגבול, הגנת עומס יתר ותפקוד עצירת החירום.

א. כיסוי אחריות

• שנה-שנתייםמכסה פגמים בחומרים ובביצוע.
• תוכניות מורחבותכיסוי אופציונלי לחלקים שחוקים (גלגלים, חבלי תיל).

ב. אספקת חלקי חילוף

• רשת עולמיתגישה 24/7 לחלקי חילוף מקוריים (תיבות הילוכים, בלמים, חיישנים).
• משלוח אקספרסרכיבים קריטיים מסופקים תוך 72 שעות.

ג. תמיכה טכנית

• קו חם לסיועפתרון תקלות באמצעות טלפון/שיחת וידאו.
• תיקונים באתרטכנאים מוסמכים נשלחו לטיפול במקרה של תקלות משמעותיות.

ד. חבילות תחזוקה מונעת

• תוכנית בסיסיתבדיקות רבעוניות ושימון.
• תוכנית פרימיוםכולל בדיקות עומס שנתיות ועדכוני תוכנה.

1.כושר הרמה–____t

2. טווח (מרחק בין 2 מסילות מקבילות)–____m

3.גובה הרמה–____מ'

4. אורך שלוחה–____ מ'

5.ספק כוח–____V____Hz____Phase

6. צרכים מיוחדים
