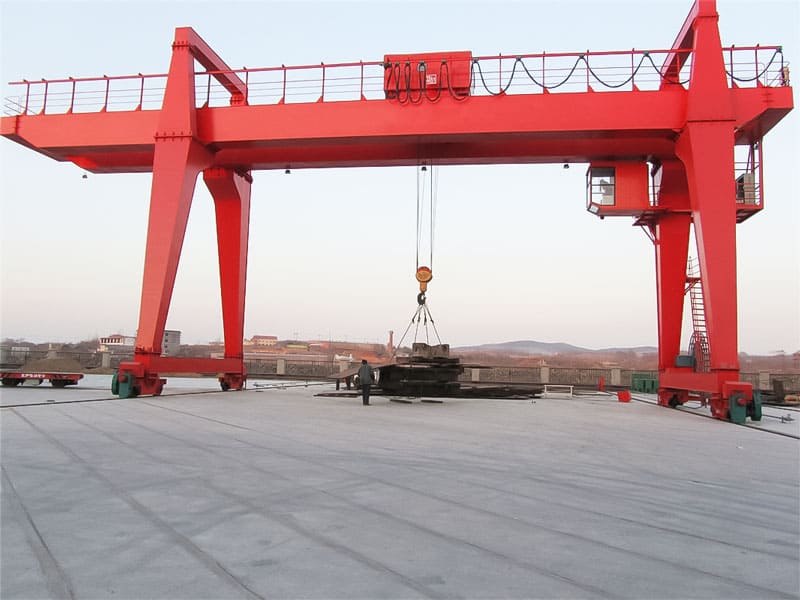

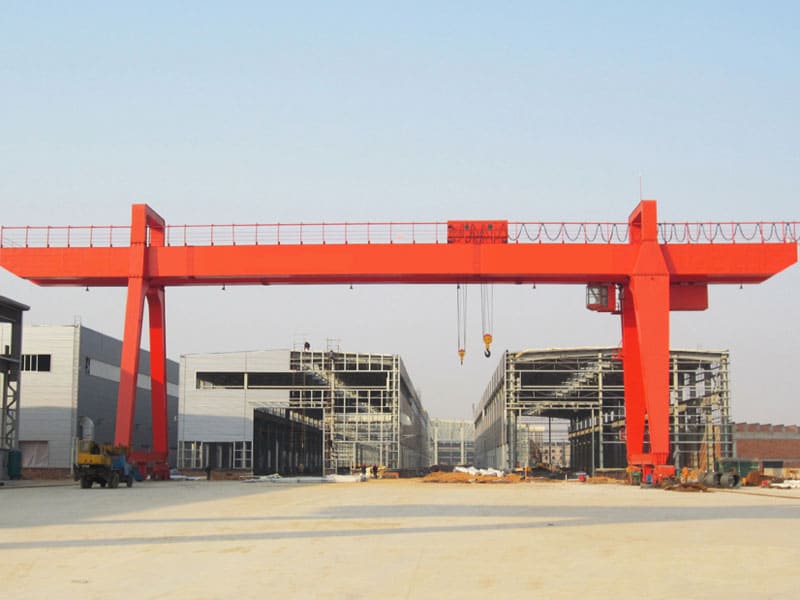

轨道式龙门起重机

什么是轨道式龙门起重机？

轨道式龙门起重机 (RMG) 是一种轨道导向的起重系统，其龙门框架横跨在平行轨道之间。其起升机构沿主梁水平移动，可在集装箱码头、铁路车辆段和钢厂等结构化环境中实现精确的负载处理。

关键组件

• 主梁：双箱或桁架结构，可承载重载（最高 60 吨）。
• 腿：固定或高度可调的垂直支撑。
• 铁路系统：用于引导运动的重型钢轨（QU80/QU100）。
• 提升系统：带有钢丝绳/吊具的电动或液压起重机。
• 控制室：操作员站或自动化控制界面。

主要应用

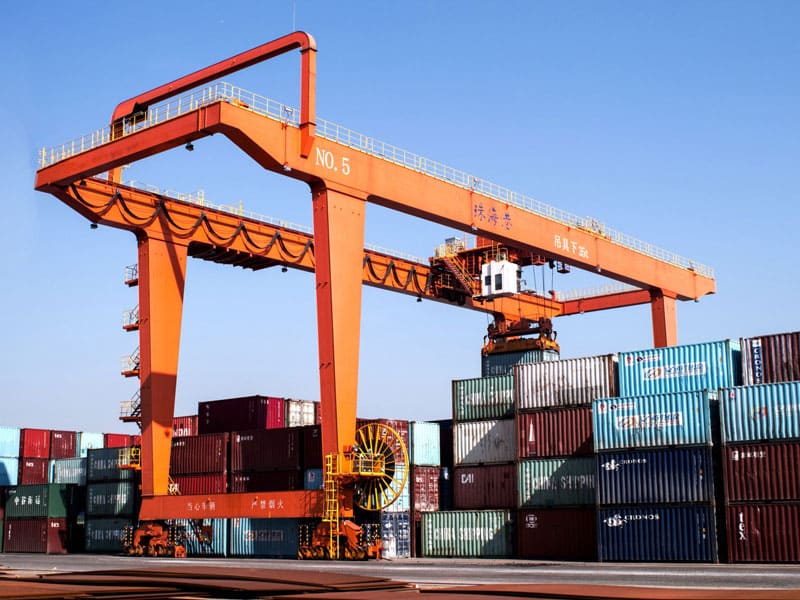

• 集装箱码头：堆放和转移 ISO 集装箱。
• 铁路货运枢纽：火车和卡车之间的装卸。
• 钢厂：处理线圈、板材和原材料。
• 散货港口：管理煤炭、矿石和谷物运输。

A. 精度和稳定性

• 引导运动：轨道确保直线精度（±5 毫米偏差），这对于在高密度堆场堆放集装箱至关重要。
• 防摇技术：人工智能控制的起重机可最大限度地减少提升过程中的负载振动。

B.高负载能力和效率

• 重型性能：起重能力高达 60 吨（集装箱）或 30 吨（散装货物）。
• 速度优化:
  • 提升：10-30米/分钟（空载），5-15米/分钟（满载）。
  • 小车行程：30-60米/分钟。

C. 恶劣环境下的耐用性

• 耐腐蚀：热浸镀锌钢和环氧涂层可耐受盐水、湿气和工业化学品。
• 防风雨：IP66 级电气元件可在雨、雪或灰尘环境中运行。

D. 能源效率

• 再生制动：将制动能量转化为可重复使用的电能。
• 低摩擦部件：聚氨酯涂层轮子和密封轴承可降低功耗。

E. 自动化准备

• 与 TOS 集成：与终端操作系统同步，实现实时任务分配。
• 远程监控：物联网传感器跟踪性能指标（例如电机温度、负载周期）。

步骤 1：启动和系统检查

• 起重机通过导线或电缆卷筒获得电力。
• 自动化系统运行自我诊断（例如，制动测试、限位开关验证）。

步骤 2：负载啮合

• 集装箱装卸:
  • 吊具锁定在集装箱角铸件上。
  • 称重传感器验证重量（SWL<90%）。
• 散装物料处理:
  • 抓斗或磁铁吸附在货物上。

步骤3：水平和垂直移动

• 手推车旅行：起重机沿大梁横向移动以定位负载。
• 龙门行程：整台起重机沿轨道运行至目标位置。
• 起升/下降：由变频电机控制的钢丝绳卷筒调节高度。

步骤4：释放负载

• 一旦货物固定好，自动吊具或吊钩就会脱离。

步骤 5：返回原位

• 在 RFID 标签或 GPS 坐标的引导下，起重机重新设置以执行下一个任务。

第一阶段：初步咨询和需求评估

• 客户端输入：负载类型、容量、跨度、工作周期、自动化等级。
• 现场勘察：工程师评估铁路路线、地面强度和电力供应。

第二阶段：定制和规范

• 设计选项:
  • 手动与自动：选择驾驶室操作起重机或悬挂式控制起重机。
  • 起重附件：扩张器、抓斗、磁铁或挂钩。
  • 跨度和高度：根据轨道间距和堆叠需求进行定制。

第三阶段：报价与协议

• 透明定价：设备、安装和培训成本的明细。
• 合同条款：交货时间表、保修（1-2 年）和付款里程碑。

第四阶段：制造过程

• 物料采购：采购 ASTM/AISI 认证的钢材。
• 制造：数控切割、焊接、防腐处理。
• 质量检查:
  • 焊缝的 NDT（无损检测）。
  • 通过 FEM 分析进行负载模拟。

第五阶段：交付和安装

• 后勤：平板卡车或海运，用于全球运输。
• 安装步骤:
  1. 轨道对准和紧固。
  2. 龙门组装（螺栓连接或焊接）。
  3. 电气及控制系统集成。

第六阶段：培训和售后支持

• 操作员培训：手动控制、紧急协议和自动化软件的实践课程。
• 维修车间：教授润滑计划和组件检查。

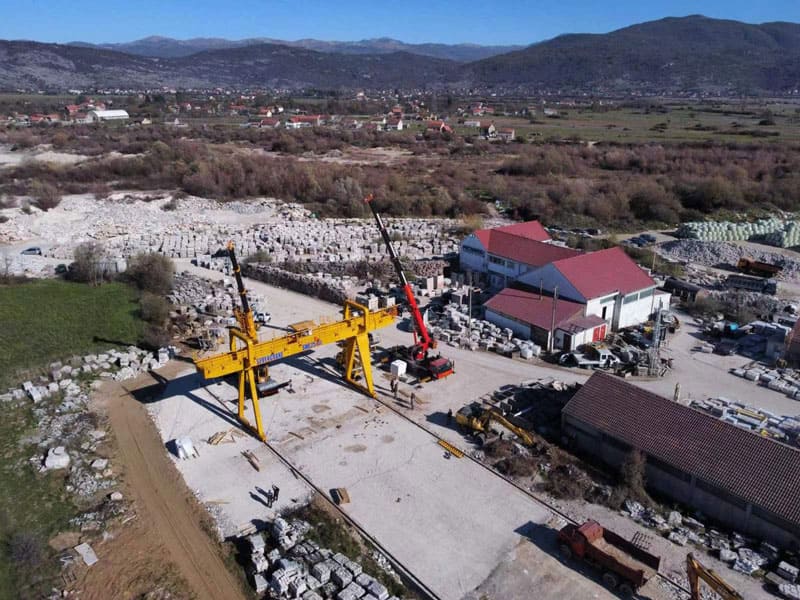

步骤 1：导轨安装

• 路基准备：将土壤压实至 95% Proctor 密度。
• 混凝土基础：浇筑C35级混凝土（厚度500mm）。
• 轨道固定：使用鱼尾板和锚栓固定 QU100 导轨。

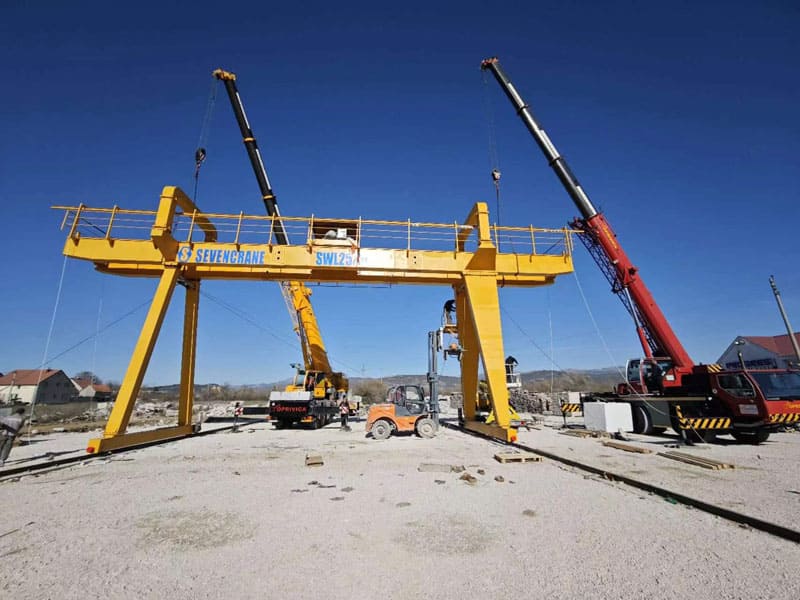

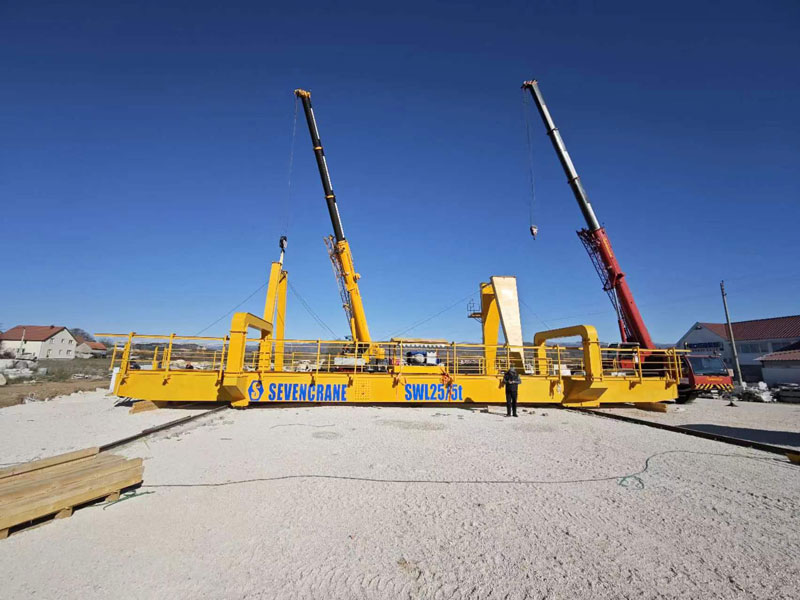

第 2 步：起重机组装

• 腿部勃起：将垂直支撑用螺栓固定到预埋底板上。

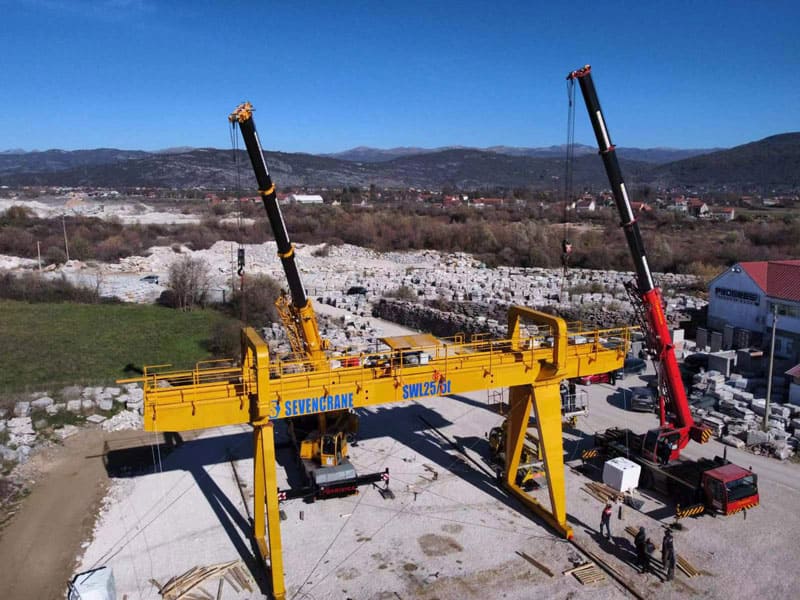

• 大梁安装：通过移动式起重机吊起主梁并固定到支腿上。
• 升降机安装：将小车和起升机构安装到大梁上。

步骤3：电气设置

• 电源：沿轨道安装导电棒或电缆卷筒。
• 控制线路：连接 PLC、传感器和操作员界面。

步骤4：测试和调试

• 空载测试：以 100% 速度运行所有运动（起重机、小车、龙门架）。
• 负载测试:
  • 静态测试：125% SWL 10分钟。
  • 动态测试：110% SWL 重复升降和停止。
• 安全检查：验证限位开关、过载保护和紧急停止功能。

A. 保修范围

• 1-2岁：涵盖材料和工艺缺陷。
• 扩展计划：可选覆盖磨损部件（车轮、钢丝绳）。

B. 备件供应

• 全球网络：全天候提供 OEM 零件（变速箱、刹车、传感器）。
• 快递：关键部件72小时内交付。

C.技术支持

• 热线协助：通过电话/视频通话进行故障排除。
• 现场维修：针对重大故障派遣经过认证的技术人员。

D. 预防性维护包

• 基本计划：每季度检查和润滑。
• 高级计划：包括年度负载测试和软件更新。

1.起重能力——____t

2.跨度(2条平行导轨之间的距离)–____m

3.举升高度——____m

4.悬臂长度——____m

5.电源-____V____Hz____相

6.特殊需求
