Γερανός γερανός με ράγα

Τι είναι μια γερανογέφυρα τοποθετημένη σε ράγα;

Μια γερανογέφυρα σε ράγα (RMG) είναι ένα σύστημα ανύψωσης με οδηγό σιδηροτροχιάς με πλαίσιο γερανογέφυρας που εκτείνεται μεταξύ παράλληλων γραμμών. Διαθέτει μηχανισμό ανύψωσης που κινείται οριζόντια κατά μήκος της κύριας δοκού, επιτρέποντας την ακριβή διακίνηση φορτίου σε δομημένα περιβάλλοντα όπως τερματικούς σταθμούς εμπορευματοκιβωτίων, σιδηροδρομικές αποθήκες και χαλυβουργεία.

Βασικά εξαρτήματα

• Κύρια δοκόςΔιπλή κατασκευή ή δοκός για βαριά φορτία (έως 60 τόνους).
• ΠόδιαΣταθερές ή ρυθμιζόμενες καθ' ύψος κάθετες στηρίξεις.
• Σιδηροδρομικό Σύστημα: Βαρέως τύπου χαλύβδινες ράγες (QU80/QU100) για καθοδηγούμενη κίνηση.
• Σύστημα ανύψωσηςΗλεκτρικός ή υδραυλικός ανυψωτήρας με συρματόσχοινο/διανομέα.
• Καμπίνα ελέγχου: Σταθμός χειριστή ή διεπαφή αυτοματοποιημένου ελέγχου.

Κύριες εφαρμογές

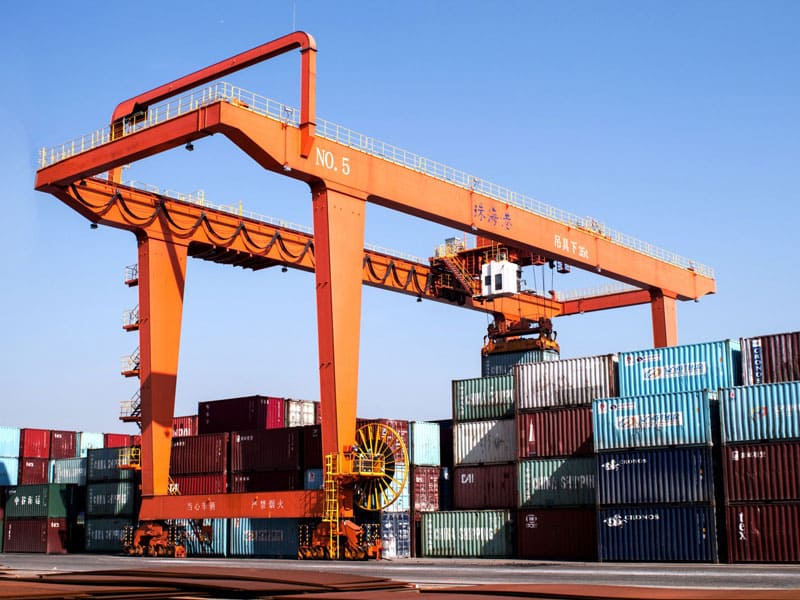

• Τερματικοί Σταθμοί ΕμπορευματοκιβωτίωνΣτοίβαξη και μεταφορά δοχείων ISO.

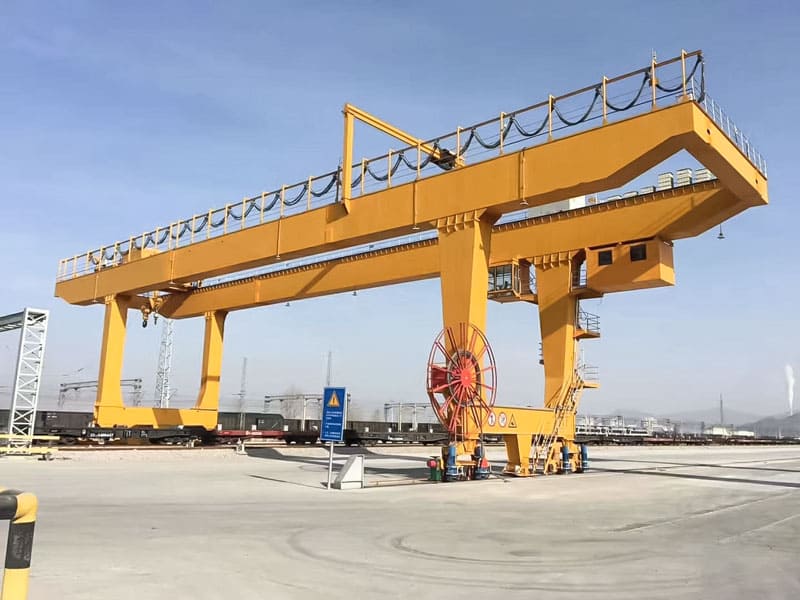

• Κόμβοι σιδηροδρομικών εμπορευματικών μεταφορώνΦόρτωση/εκφόρτωση μεταξύ τρένων και φορτηγών.
• ΧαλυβουργείαΧειρισμός ρόλων, πλακών και πρώτων υλών.
• Λιμάνια Χύδην ΦορτίουΔιαχείριση αποστολών άνθρακα, μεταλλεύματος και σιτηρών.

Α. Ακρίβεια και Σταθερότητα

• Καθοδηγούμενη ΚίνησηΟι ράγες εξασφαλίζουν ακρίβεια σε ευθεία γραμμή (απόκλιση ±5 mm), κάτι κρίσιμο για τη στοίβαξη εμπορευματοκιβωτίων σε χώρους αποθήκευσης υψηλής πυκνότητας.
• Τεχνολογία κατά της ταλάντωσηςΟι ανυψωτήρες ελεγχόμενοι από τεχνητή νοημοσύνη ελαχιστοποιούν την ταλάντωση του φορτίου κατά τις ανυψώσεις.

Β. Υψηλή χωρητικότητα φορτίου και απόδοση

• Απόδοση Βαρέων ΚαθηκόντωνΙκανότητες ανύψωσης έως 60 τόνους (εμπορευματοκιβώτια) ή 30 τόνους (χύδην εμπορεύματα).
• Βελτιστοποίηση ταχύτητας:
  • Ανύψωση: 10–30 m/min (κενό), 5–15 m/min (με φορτίο).
  • Ταχύτητα με τρόλεϊ: 30–60 μ./λεπτό.

Γ. Ανθεκτικότητα σε σκληρά περιβάλλοντα

• Αντίσταση στη διάβρωσηΟι επιστρώσεις από γαλβανισμένο χάλυβα εν θερμώ και εποξειδικές επιστρώσεις αντέχουν στο αλμυρό νερό, την υγρασία και τα βιομηχανικά χημικά.
• ΣτεγανοποίησηΤα ηλεκτρικά εξαρτήματα με πιστοποίηση IP66 λειτουργούν σε βροχή, χιόνι ή σκόνη.

Δ. Ενεργειακή Απόδοση

• Αναγεννητική πέδησηΜετατρέπει την ενέργεια πέδησης σε επαναχρησιμοποιήσιμη ηλεκτρική ενέργεια.
• Εξαρτήματα χαμηλής τριβήςΟι τροχοί με επίστρωση πολυουρεθάνης και τα στεγανοποιημένα ρουλεμάν μειώνουν την κατανάλωση ενέργειας.

Ε. Ετοιμότητα Αυτοματισμού

• Ενσωμάτωση με τους Όρους Παροχής ΥπηρεσιώνΣυγχρονίζεται με λειτουργικά συστήματα τερματικών για κατανομή εργασιών σε πραγματικό χρόνο.
• Απομακρυσμένη παρακολούθησηΟι αισθητήρες IoT παρακολουθούν μετρήσεις απόδοσης (π.χ. θερμοκρασία κινητήρα, κύκλοι φορτίου).

Βήμα 1: Ενεργοποίηση και έλεγχος συστήματος

• Ο γερανός λαμβάνει ισχύ μέσω ράβδων αγωγών ή καρουλιών καλωδίων.
• Τα αυτοματοποιημένα συστήματα εκτελούν αυτοδιαγνωστικά (π.χ. δοκιμές φρένων, επαλήθευση διακόπτη ορίου).

Βήμα 2: Φόρτωση εμπλοκής

• Χειρισμός εμπορευματοκιβωτίων:
  • Οι διανομείς κλειδώνουν στις χυτές γωνίες των δοχείων.
  • Τα κελιά φορτίου επαληθεύουν το βάρος (<90% του SWL).
• Χειρισμός χύδην υλικών:
  • Οι αρπάγες ή οι μαγνήτες προσκολλώνται στο φορτίο.

Βήμα 3: Οριζόντια και Κάθετη Κίνηση

• Ταξίδια με τρόλεϊ: Το ανυψωτικό κινείται πλευρικά κατά μήκος της δοκού για να τοποθετήσει το φορτίο.
• Gantry TravelΟλόκληρος ο γερανός διασχίζει ράγες μέχρι την τοποθεσία-στόχο.
• Ανύψωση/ΚατέβασμαΈνα τύμπανο από συρματόσχοινο που ελέγχεται από έναν κινητήρα με ρύθμιση συχνότητας ρυθμίζει το ύψος.

Βήμα 4: Φόρτωση απελευθέρωσης

• Οι αυτόματοι διασκορπιστές ή τα άγκιστρα αποσυνδέονται μόλις ασφαλιστεί το φορτίο.

Βήμα 5: Επιστροφή στην αρχική θέση

• Ο γερανός επαναφέρεται για την επόμενη εργασία, καθοδηγούμενος από ετικέτες RFID ή συντεταγμένες GPS.

Φάση 1: Αρχική Συμβουλευτική & Αξιολόγηση Αναγκών

• Εισαγωγή Πελάτη: Τύπος φορτίου, χωρητικότητα, εύρος, κύκλος λειτουργίας, επίπεδο αυτοματισμού.
• Έρευνα τοποθεσίαςΟι μηχανικοί αξιολογούν την ευθυγράμμιση των σιδηροτροχιών, την αντοχή του εδάφους και την παροχή ρεύματος.

Φάση 2: Προσαρμογή & Προδιαγραφές

• Επιλογές Σχεδίασης:
  • Χειροκίνητη έναντι αυτοματοποιημένηςΕπιλέξτε ανάμεσα σε γερανούς με καμπίνα ή γερανούς με κρεμαστό χειρισμό.
  • Συνημμένα ανύψωσης: Διαστολείς, αρπάγες, μαγνήτες ή γάντζοι.
  • Άνοιγμα & ΎψοςΠροσαρμόστε την απόσταση μεταξύ των σιδηροτροχιών και τις ανάγκες στοίβαξης.

Φάση 3: Προσφορά & Συμφωνία

• Διαφανής Τιμολόγηση: Ανάλυση του κόστους εξοπλισμού, εγκατάστασης και εκπαίδευσης.
• Όροι ΣύμβασηςΧρονοδιάγραμμα παράδοσης, εγγύηση (1–2 έτη) και ορόσημα πληρωμής.

Φάση 4: Διαδικασία Παραγωγής

• Προμήθεια ΥλικώνΠρομήθεια χάλυβα με πιστοποίηση ASTM/AISI.
• Κατασκεύασμα: Κοπή, συγκόλληση και αντιδιαβρωτική επεξεργασία με CNC.
• Έλεγχοι ποιότητας:
  • Μη Καταστροφικές Δοκιμές (NDT) για συγκολλήσεις.
  • Προσομοίωση φορτίου μέσω ανάλυσης FEM.

Φάση 5: Παράδοση & Εγκατάσταση

• ΕπιμελητείαΦορτηγά με επίπεδη πλατφόρμα ή θαλάσσιες μεταφορές για παγκόσμια παράδοση.
• Βήματα εγκατάστασης:
  1. Ευθυγράμμιση και στερέωση σιδηροτροχιάς.
  2. Συγκρότημα γερανού (βιδωμένο ή συγκολλημένο).
  3. Ενσωμάτωση ηλεκτρικού συστήματος και συστήματος ελέγχου.

Φάση 6: Εκπαίδευση & Υποστήριξη μετά την πώληση

• Εκπαίδευση χειριστήΠρακτικές συνεδρίες για χειροκίνητο έλεγχο, πρωτόκολλα έκτακτης ανάγκης και λογισμικό αυτοματισμού.
• Εργαστήρια ΣυντήρησηςΔιδάξτε προγράμματα λίπανσης και επιθεωρήσεις εξαρτημάτων.

Βήμα 1: Εγκατάσταση ράγας

• Προετοιμασία υποστρώματοςΣυμπυκνωμένο έδαφος σε πυκνότητα Proctor 95%.
• Θεμέλια από σκυρόδεμαΡίξτε σκυρόδεμα κατηγορίας C35 (πάχος 500 mm).
• Στερέωση σιδηροτροχιάςΑσφαλίστε τις ράγες QU100 με πλάκες ψαρέματος και μπουλόνια αγκύρωσης.

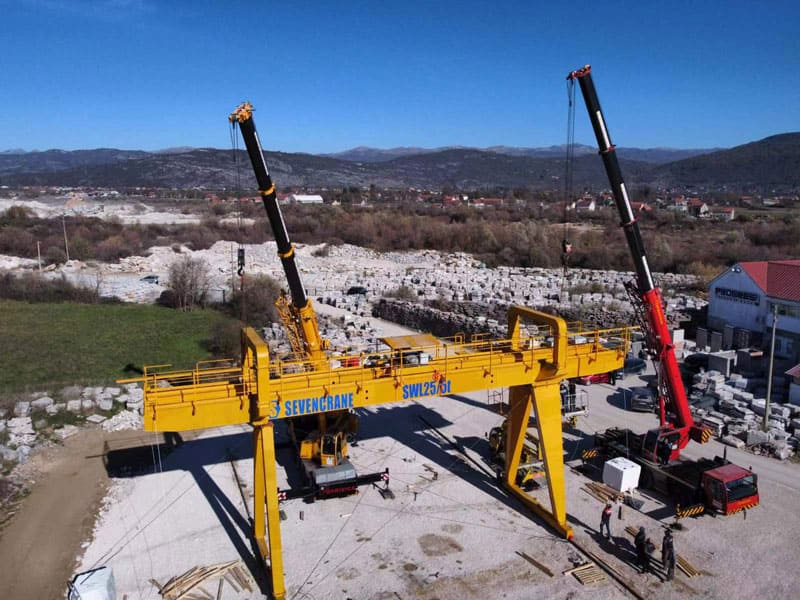

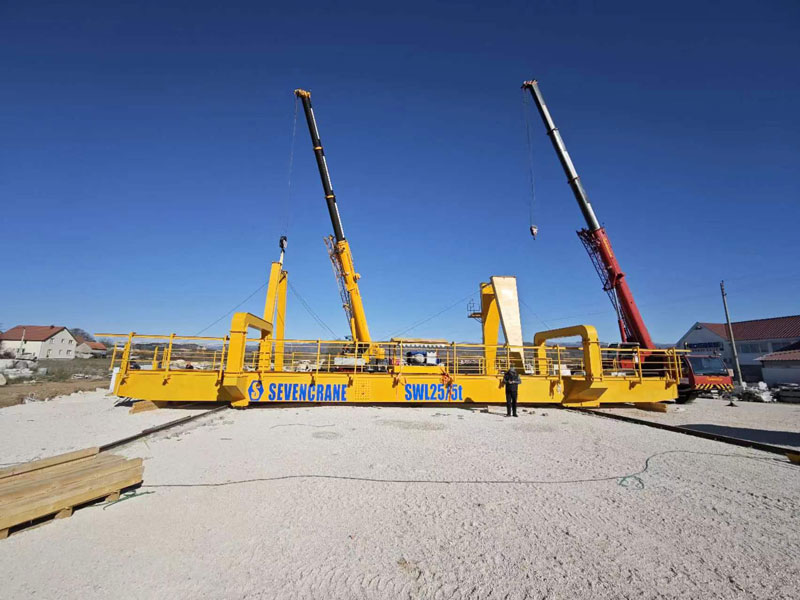

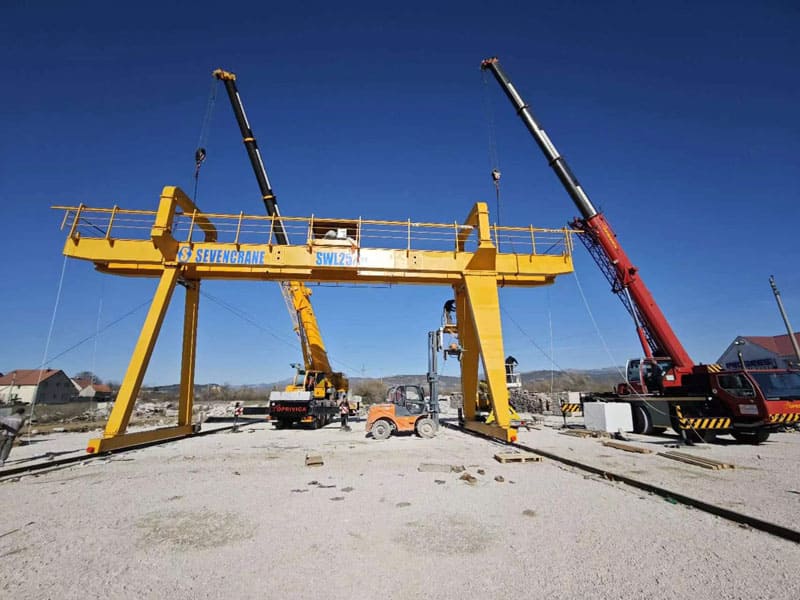

Βήμα 2: Συναρμολόγηση γερανού

• Στύση ποδιώνΒιδώστε τα κάθετα στηρίγματα σε προ-ενσωματωμένες πλάκες βάσης.
• Τοποθέτηση δοκούΣηκώστε την κύρια δοκό μέσω κινητού γερανού και ασφαλίστε την στα πόδια.
• Εγκατάσταση ανυψωτήραΣυνδέστε το καρότσι και τον μηχανισμό ανύψωσης στη δοκό.

Βήμα 3: Ηλεκτρική εγκατάσταση

• ΤροφοδοτικόΕγκαταστήστε ράβδους αγωγών ή καρούλια καλωδίων κατά μήκος της ράγας.
• Καλωδίωση ελέγχουΣυνδέστε PLC, αισθητήρες και διεπαφές χειριστή.

Βήμα 4: Δοκιμή & Θέση σε λειτουργία

• Δοκιμή χωρίς φορτίοΕκτελέστε όλες τις κινήσεις (ανυψωτήρας, τρόλεϊ, γερανός) με ταχύτητα 100%.
• Δοκιμή φορτίου:
  • Στατική δοκιμή: 125% SWL για 10 λεπτά.
  • Δυναμική δοκιμή: 110% SWL με επαναλαμβανόμενες ανυψώσεις και στάσεις.
• Έλεγχοι ασφαλείαςΕπαληθεύστε τους διακόπτες ορίου, την προστασία υπερφόρτωσης και τη λειτουργικότητα διακοπής ρεύματος.

Α. Κάλυψη Εγγύησης

• 1–2 χρόνιαΚαλύπτει ελαττώματα στα υλικά και την κατασκευή.
• Εκτεταμένα ΣχέδιαΠροαιρετική κάλυψη για αναλώσιμα εξαρτήματα (τροχοί, συρματόσχοινα).

Β. Προμήθεια Ανταλλακτικών

• Παγκόσμιο ΔίκτυοΠρόσβαση 24/7 σε ανταλλακτικά OEM (κιβώτια ταχυτήτων, φρένα, αισθητήρες).
• Ταχεία ΑποστολήΠαραδόσεις κρίσιμων εξαρτημάτων εντός 72 ωρών.

Γ. Τεχνική Υποστήριξη

• Βοήθεια μέσω τηλεφωνικής γραμμήςΑντιμετώπιση προβλημάτων μέσω τηλεφώνου/βιντεοκλήσης.
• Επισκευές επί τόπουΑποστέλλονται πιστοποιημένοι τεχνικοί για σοβαρές βλάβες.

Δ. Πακέτα Προληπτικής Συντήρησης

• Βασικό ΣχέδιοΤριμηνιαίες επιθεωρήσεις και λίπανση.
• Πρόγραμμα PremiumΠεριλαμβάνει ετήσιους ελέγχους φορτίου και ενημερώσεις λογισμικού.

1.Ανυψωτική ικανότητα–____t

2.Span(απόσταση μεταξύ 2 παράλληλων σιδηροτροχιών)–____m

3.Ύψος ανύψωσης–____m

4.Μήκος προβόλου–____m

5.Τροφοδοσία–____V____Hz____Φάση

6.Ειδικές ανάγκες
