Tashqi portal kran

Tashqi portal kran - bu ochiq joylarda og'ir yuk ko'tarish uchun mo'ljallangan ko'tarish uskunasining bir turi. Bino konstruktsiyasidan tayanch talab qiladigan ko'taruvchi kranlardan farqli o'laroq, portal kranlari butun konstruktsiyani qo'llab-quvvatlaydigan oyoqlarga ega, bu ularga sobit relslar yoki ustunlarsiz ishlash imkonini beradi. Ushbu kranlar odatda qurilish maydonchalarida, kemasozlik zavodlarida, po'lat zavodlarida, konteyner terminallarida va og'ir yuk ko'tarish talab qilinadigan ochiq sanoat inshootlarida qo'llaniladi.

Asosiy tuzilma

• Asosiy nur: Ko'tarish mexanizmini qo'llab-quvvatlovchi gorizontal konstruktsiya. Yuk ko'tarish qobiliyatiga qarab, u bitta nurli yoki ikki nurli bo'lishi mumkin.
• Oyoqlar (qo'llab-quvvatlovchi konstruksiya): Kranni ushlab turadigan vertikal tayanchlar. Ular turli ish balandliklari uchun mahkamlanishi yoki sozlanishi mumkin.
• Oxirgi aravachalar va g'ildiraklar: Kranning relslar yoki rezina shinalar bo'ylab harakatlanishiga imkon bering, bu esa tashqi muhitda harakatlanishni ta'minlaydi.
• Yuk ko'tarish mexanizmi: Yuklarni ko'tarish va tushirish uchun ishlatiladigan elektr ko'targich, simli arqon va ilgakni o'z ichiga oladi.
• Elektr tizimi: Kranning ishlashini, jumladan, elektr ta'minoti, tezlikni sozlash va xavfsizlik mexanizmlarini boshqaradi.
• Shamolga chidamlilik va barqarorlik tizimi: Shamol kuchlari tufayli ag'darilish yoki tebranishni oldini olish uchun tashqi sharoitlar uchun juda muhimdir.
• Tashqi portal kranlari samaradorlik, ishonchlilik va xavfsizlikni saqlab qolish bilan birga qattiq atrof-muhit sharoitlariga bardosh berish uchun mo'ljallangan.

Tashqi portal kranlari keng ko'lamli ko'tarish operatsiyalarini talab qiladigan turli sohalarda muhim rol o'ynaydi. Asosiy qo'llanilish sohalaridan ba'zilari quyidagilarni o'z ichiga oladi:

Qurilish maydonchalari

Qurilish loyihalarida portal kranlari po'lat to'sinlar, beton bloklar va tayyor konstruksiyalar kabi og'ir materiallarni ko'tarish va tashish uchun ishlatiladi. Ularning harakatchanligi va moslashuvchanligi ularni yirik hajmdagi buyumlarni joyida tashish uchun ideal tanlovga aylantiradi.

Kemasozlik zavodlari va portlari

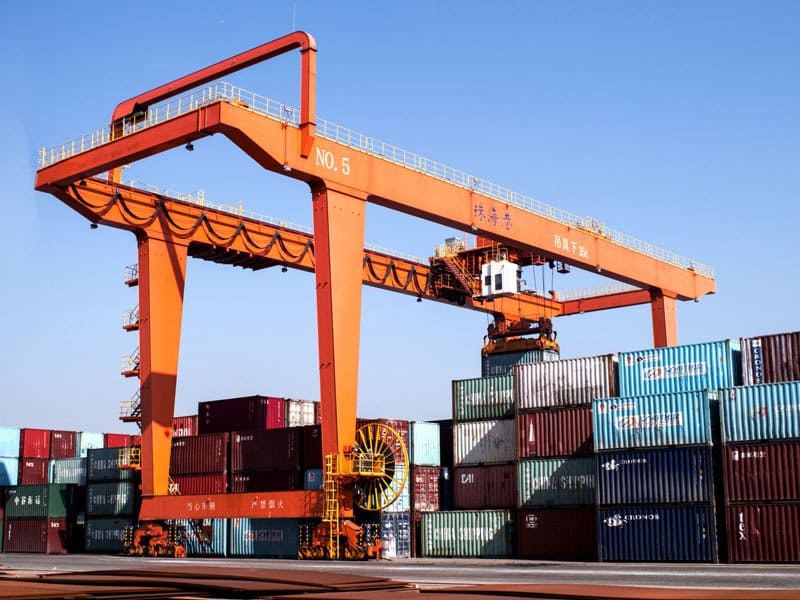

Kemasozlik va port operatsiyalari katta kema komponentlarini, yuk konteynerlarini va og'ir texnikani tashishga qodir kranlarni talab qiladi. Portal kranlari odatda yuklash va tushirishni osonlashtirish uchun dok zavodlarida va konteyner terminallarida qo'llaniladi.

Po'lat va metallni qayta ishlash zavodlari

Po'lat ishlab chiqaruvchilari portal kranlaridan xom ashyoni tashish, og'ir po'lat plitalarni tashish va tayyor mahsulotlarni yuklash uchun foydalanadilar. Ushbu kranlar ishlab chiqarish samaradorligini va ish joyidagi xavfsizlikni yaxshilashga yordam beradi.

Temir yo'l va ko'prik qurilishi

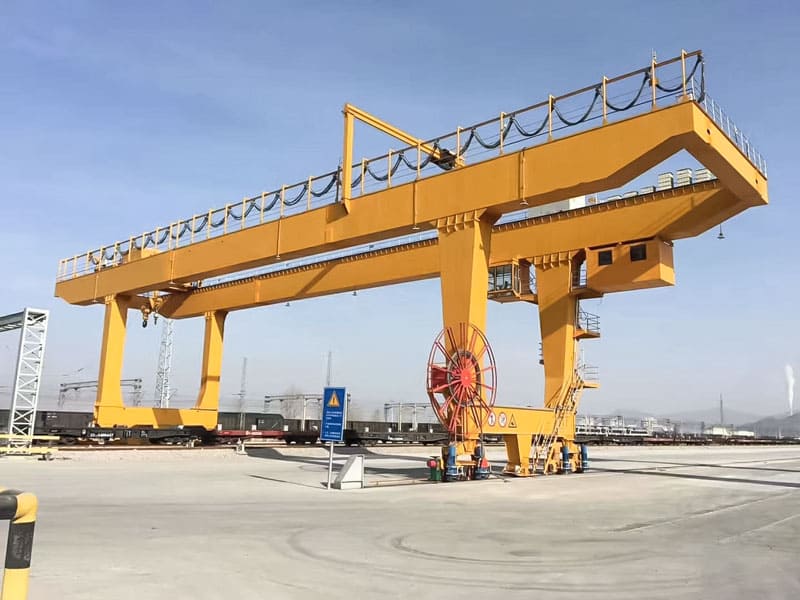

Tashqi portal kranlari temir yo'l va ko'prik qurilishi jarayonida relslarni, ko'prik qismlarini va tayyor beton qismlarni ko'tarish uchun ishlatiladi. Ularning uzoq masofalarga harakatlanish va aniq joylashishni boshqarish qobiliyati ularni bunday loyihalarda bebaho qiladi.

Bir nurli va ikki nurli dizayn

• Bir nurli portal kranlar: Yengilroq yuklarga (20 tonnadan kam) mos keladi, tashqi ko'tarish uchun tejamkor yechimlarni taqdim etadi.
• Ikki nurli portal kranlar: Og'ir yuklarni (50 tonnadan ortiq) ko'tarish uchun ideal, yuqori barqarorlik va ko'tarish balandligini ta'minlaydi.

Qattiq va ko'chma portal kranlari

• Qo'zg'almas portal kranlari: Uzoq muddatli ochiq havoda foydalanish uchun temir yo'l izlari bilan o'rnatiladi.
• Mobil portal kranlari: Rezina g'ildiraklar yoki relsga o'rnatilgan g'ildiraklar bilan jihozlangan, bu ularga ish joyida harakatlanish imkonini beradi.

Yuqori shamolga chidamlilik dizayni

Tashqi portal kranlari ish xavfsizligini ta'minlash uchun shamol yuklariga chidamli bo'lishi kerak. Asosiy dizayn elementlari quyidagilarni o'z ichiga oladi:

• Kuchli shamol paytida kranni barqarorlashtirish uchun shamolga chidamli g'ildiraklar va rels qisqichlari.
• Og'irlik markazi past va oyoqning mustahkam tuzilishi ag'darilishining oldini oladi.
• Barqarorlikni oshirish uchun bo'ronli langar va tormoz tizimlari.

Korroziyaga qarshi va ob-havodan himoya

Tashqi portal kranlari qattiq ob-havo sharoitida ishlayotganligi sababli, ular maxsus himoya qoplamalari va materiallarini talab qiladi:

• Zanglamaslik uchun issiq daldırma galvanizli po'latdan yasalgan komponentlar.
• Haddan tashqari quyosh nuriga bardosh beradigan ultrabinafsha nurlariga chidamli bo'yoq.
• Namlik va changning kirib kelishini oldini olish uchun elektr korpuslari muhrlangan.

O'zgaruvchan chastotali haydovchi (VFD) texnologiyasi ochiq havoda ko'tariladigan kranlarga dvigatel tezligini operatsion talablarga muvofiq sozlash imkonini beradi. Bu quyidagi afzalliklarni beradi:

Energiya samaradorligi

VFDlar dvigatelning ishlashini optimallashtirish orqali energiya sarfini kamaytiradi va yengil yuk ostida ishlash paytida keraksiz energiya sarfini oldini oladi.

Silliq ishlash

Asta-sekin tezlashish va sekinlashish bilan VFD boshqariladigan kranlar to'satdan silkinishlar va mexanik stressning oldini oladi, bu esa xizmat muddatini uzaytiradi.

Aniqlik nazorati

Ko'tarish tezligini, harakatlanish tezligini va momentni sozlash orqali VFDlar aniq joylashishni ta'minlaydi, bu esa kema qurish va ishlab chiqarish kabi sohalarda juda muhimdir.

Mexanik aşınmanın kamayishi

VFDlar ba'zi hollarda mexanik tormozlashga ehtiyojni bartaraf etganligi sababli, ular tormoz kolodkalari, viteslar va motorlarning aşınmasını minimallashtiradi.

Ochiq havoda ko'tariladigan kranlar baxtsiz hodisalar, nazoratsiz harakatlar va uskunalarning shikastlanishining oldini olish uchun favqulodda tormoz tizimlari bilan jihozlangan.

Elektromagnit tormozlar

Elektr uzilishi holatida avtomatik ravishda yoqiladi, bu esa yuklarning to'satdan tushib ketishining oldini oladi.

Bo'ron tormozlari va temir yo'l qisqichlari

Ekstremal ob-havo sharoitida kran g'ildiraklarini relslarga qulflash uchun mo'ljallangan.

To'qnashuvga qarshi sensorlar

Yaqin atrofdagi to'siqlarni aniqlang va baxtsiz hodisalarning oldini olish uchun kranni avtomatik ravishda to'xtating.

Yukni cheklovchi tormozlar

Kranning nominal quvvatidan oshib ketishiga yo'l qo'ymaslik, ortiqcha yuklanish va konstruktiv nosozliklarning oldini olish.

Gidroizolyatsiya choralari

• Suv kirishini oldini olish uchun elektr shkaflari muhrlangan.
• Tashqi makonda chidamlilik uchun suv o'tkazmaydigan motor korpuslari.

Korroziyaning oldini olish

• Zang hosil bo'lishini kamaytirish uchun galvanizli po'lat komponentlar.
• Tuz purkagichidan himoya qoplamalari (qirg'oqbo'yi hududlari uchun).

Shamoldan himoya

• Kuchli shamolli muhitlar uchun bo'ron qulflari va bog'lash mexanizmlari.
• Xavfli sharoitlar haqida operatorlarni ogohlantirish uchun avtomatlashtirilgan shamol monitoringi tizimlari.

Kundalik tekshirish ro'yxati

• Bo'shashgan murvatlar, shikastlangan kabellar va eskirgan ko'targich arqonlarini tekshiring.
• Limit kalitlari va xavfsizlik moslamalarining to'g'ri ishlashiga ishonch hosil qiling.

Oylik va yillik texnik xizmat ko'rsatish

• Aşınmanın oldini olish uchun harakatlanuvchi qismlarni moylang.
• Elektr ulanishlarini tekshiring va korroziyaga uchragan qismlarni almashtiring.
• Ishlashni tekshirish uchun yuk sinovlarini o'tkazing.

Umumiy muammolar va yechimlar
