Reyga o'rnatilgan portal kran

Relsga o'rnatilgan portal kran nima?

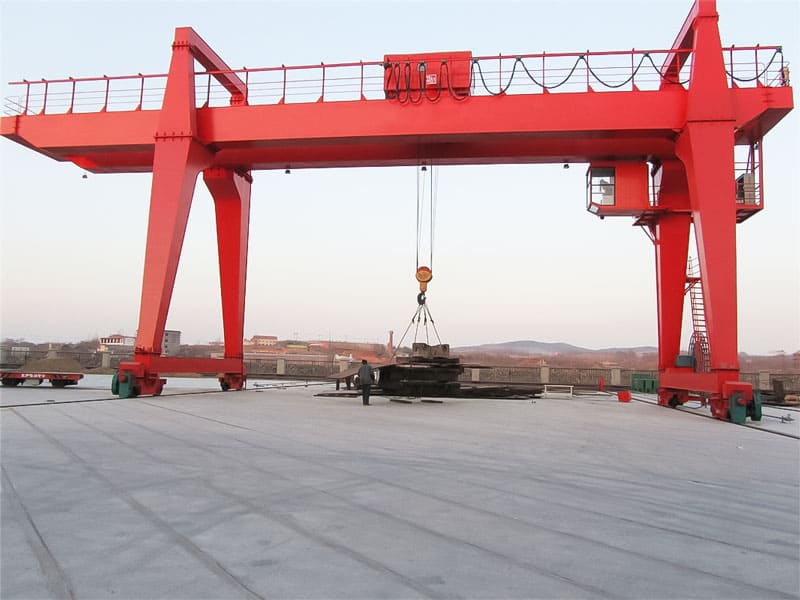

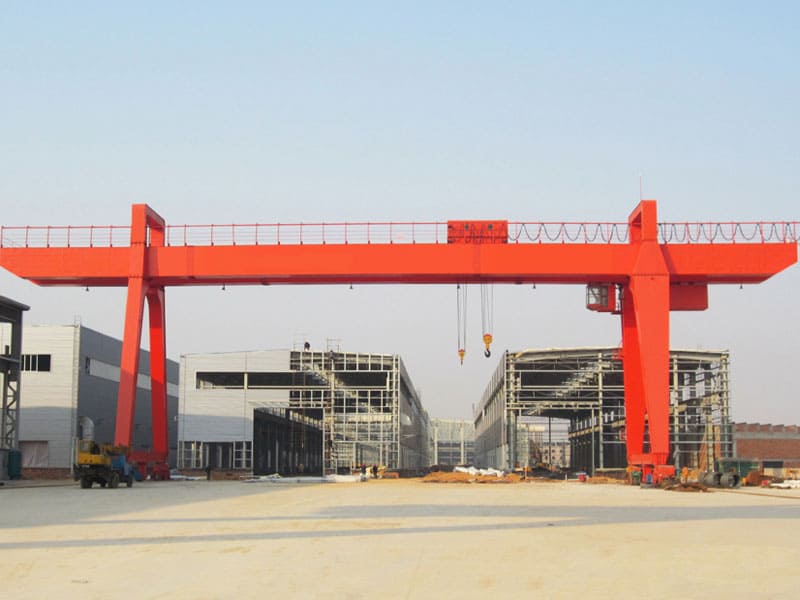

Relsga o'rnatilgan portal kran (RMG) - bu parallel yo'llar orasida joylashgan portal ramkaga ega bo'lgan relsga yo'naltirilgan ko'tarish tizimi. U asosiy to'sin bo'ylab gorizontal ravishda harakatlanadigan ko'tarish mexanizmiga ega bo'lib, konteyner terminallari, temir yo'l depolari va po'lat zavodlari kabi tuzilgan muhitlarda aniq yuk ko'tarish imkonini beradi.

Asosiy komponentlar

• Asosiy to'sinOg'ir yuklar (60 tonnagacha) uchun ikki qavatli yoki ferma konstruktsiyasi.
• Oyoqlar: Qattiq yoki balandligi sozlanadigan vertikal tayanchlar.
• Temir yo'l tizimiYo'naltirilgan harakat uchun og'ir po'lat izlar (QU80/QU100).
• Ko'tarish tizimiSimli arqon/yoygichli elektr yoki gidravlik ko'targich.
• Boshqaruv kabinasiOperator stantsiyasi yoki avtomatlashtirilgan boshqaruv interfeysi.

Asosiy ilovalar

• Konteyner terminallariISO konteynerlarini joylashtirish va uzatish.
• Temir yo'l yuk tashish markazlariPoyezdlar va yuk mashinalari o'rtasida yuklash/tushirish.
• Po'lat zavodlari: Bobinlar, plitalar va xom ashyolarni qayta ishlash.
• Ommaviy yuk tashish portlariKo'mir, ruda va don yetkazib berishni boshqarish.

A. Aniqlik va barqarorlik

• Boshqariladigan harakatRelslar to'g'ri chiziq aniqligini ta'minlaydi (±5 mm og'ish), bu esa konteynerlarni yuqori zichlikdagi maydonlarga joylashtirish uchun juda muhimdir.
• Anti-Sway texnologiyasiSun'iy intellekt bilan boshqariladigan ko'targichlar ko'tarish paytida yuk tebranishini minimallashtiradi.

B. Yuqori yuk ko'tarish qobiliyati va samaradorligi

• Og'ir ish faoliyatiYuk ko'tarish quvvati 60 tonnagacha (konteynerlar) yoki 30 tonnagacha (ommaviy yuklar).
• Tezlikni optimallashtirish:
  • Yuk ko'tarish: 10–30 m/min (bo'sh), 5–15 m/min (yuklangan).
  • Trolleybusda harakatlanish tezligi: 30–60 m/min.

C. Qattiq muhitlarda chidamlilik

• Korroziyaga chidamlilikIssiq botirilgan galvanizli po'lat va epoksi qoplamalar sho'r suv, namlik va sanoat kimyoviy moddalariga bardosh beradi.
• Ob-havoga chidamlilikIP66 sertifikatlangan elektr komponentlari yomg'ir, qor yoki changda ishlaydi.

D. Energiya samaradorligi

• Regenerativ tormozlashTormoz energiyasini qayta ishlatiladigan elektr energiyasiga aylantiradi.
• Kam ishqalanishli komponentlarPoliuretan bilan qoplangan g'ildiraklar va muhrlangan podshipniklar energiya sarfini kamaytiradi.

E. Avtomatlashtirishga tayyorlik

• TOS bilan integratsiya: Real vaqt rejimida vazifalarni taqsimlash uchun Terminal operatsion tizimlari bilan sinxronlanadi.
• Masofaviy monitoringIoT sensorlari ishlash ko'rsatkichlarini (masalan, motor harorati, yuklanish sikllari) kuzatib boradi.

1-qadam: Yoqish va tizimni tekshirish

• Kran elektr energiyasini o'tkazgich panjaralari yoki kabel g'altaklari orqali oladi.
• Avtomatlashtirilgan tizimlar o'z-o'zini diagnostika qilishni amalga oshiradi (masalan, tormoz sinovlari, chegaraviy kalitni tekshirish).

2-qadam: Yuklarni jalb qilish

• Konteynerlarni tashish:
  • Yoygichlar konteyner burchak quymalariga qulflanadi.
  • Yuk xujayralari og'irlikni tekshiradi (<90% SWL).
• Ommaviy materiallarni qayta ishlash:
  • Yukga tutqichlar yoki magnitlar biriktiriladi.

3-qadam: Gorizontal va vertikal harakat

• Trolleybusda sayohatYuk ko'tarish moslamasi yukni joylashtirish uchun to'sin bo'ylab yon tomonga harakatlanadi.
• Gantry sayohati: Butun kran relslar bo'ylab maqsadli joyga boradi.
• Ko'tarish/tushirishChastotani sozlaydigan motor tomonidan boshqariladigan simli arqon barabani balandlikni sozlaydi.

4-qadam: Yukni bo'shatish

• Yuk mahkamlangandan so'ng, avtomatlashtirilgan yoygichlar yoki ilgaklar o'chiriladi.

5-qadam: Uy holatiga qaytish

• Kran RFID teglari yoki GPS koordinatalari yordamida keyingi vazifa uchun qayta ishga tushiriladi.

1-bosqich: Dastlabki maslahat va ehtiyojlarni baholash

• Mijoz kiritishYuk turi, hajmi, oralig'i, ish sikli, avtomatlashtirish darajasi.
• Saytni o'rganishMuhandislar relslarning hizalanishini, yerga ulash mustahkamligini va elektr ta'minotini baholaydilar.

2-bosqich: Moslashtirish va texnik xususiyatlar

• Dizayn variantlari:
  • Qo'lda va avtomatlashtirilgan: Idishda boshqariladigan yoki osma boshqaruv kranlari orasidan tanlang.
  • Ko'targich qo'shimchalariYoygichlar, tutqichlar, magnitlar yoki ilgaklar.
  • Kenglik va balandlik: Rels oralig'i va ustma-ust qo'yish ehtiyojlariga mos ravishda sozlang.

3-bosqich: Narx taklifi va kelishuv

• Shaffof narxlashUskunalar, o'rnatish va o'qitish xarajatlarining taqsimlanishi.
• Shartnoma shartlariYetkazib berish muddati, kafolat (1–2 yil) va to'lov bosqichlari.

4-bosqich: Ishlab chiqarish jarayoni

• Materiallarni xarid qilishASTM/AISI sertifikatlangan po'latni yetkazib berish.
• Ishlab chiqarishCNC kesish, payvandlash va korroziyaga qarshi ishlov berish.
• Sifat tekshiruvlari:
  • Payvandlash uchun NDT (buzmaydigan sinov).
  • FEM tahlili orqali yuk simulyatsiyasi.

5-bosqich: Yetkazib berish va o'rnatish

• Logistika: Global yetkazib berish uchun yassi yuk mashinalari yoki dengiz yuklari.
• O'rnatish bosqichlari:
  1. Relsni tekislash va mahkamlash.
  2. Portal yig'ish (boltli yoki payvandlangan).
  3. Elektr va boshqaruv tizimlari integratsiyasi.

6-bosqich: Trening va sotishdan keyingi qo'llab-quvvatlash

• Operatorlarni o'qitishQo'lda boshqarish, favqulodda protokollar va avtomatlashtirish dasturlari bo'yicha amaliy mashg'ulotlar.
• Texnik xizmat ko'rsatish ustaxonalariMoylash jadvallari va komponentlarni tekshirishni o'rgatish.

1-qadam: Rels o'rnatish

• Substratni tayyorlash: Tuproqni 95% Proctor zichligiga qadar ixchamlang.
• Beton poydevor: C35 markali betonni quying (qalinligi 500 mm).
• Relsni mahkamlashQU100 relslarini baliq plitalari va langar boltlari bilan mahkamlang.

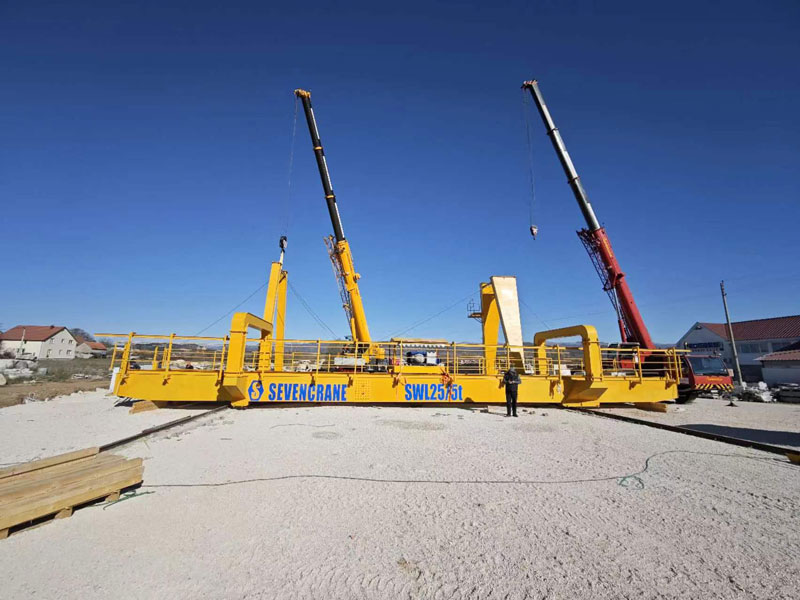

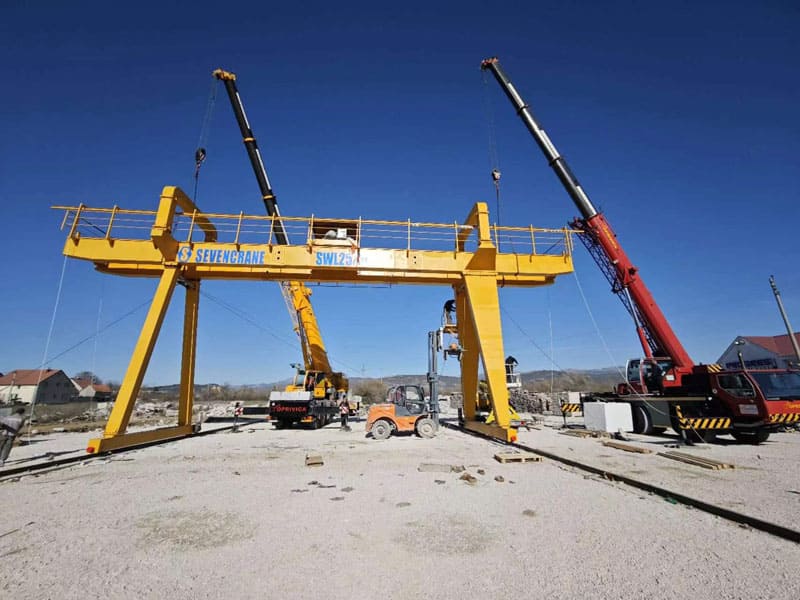

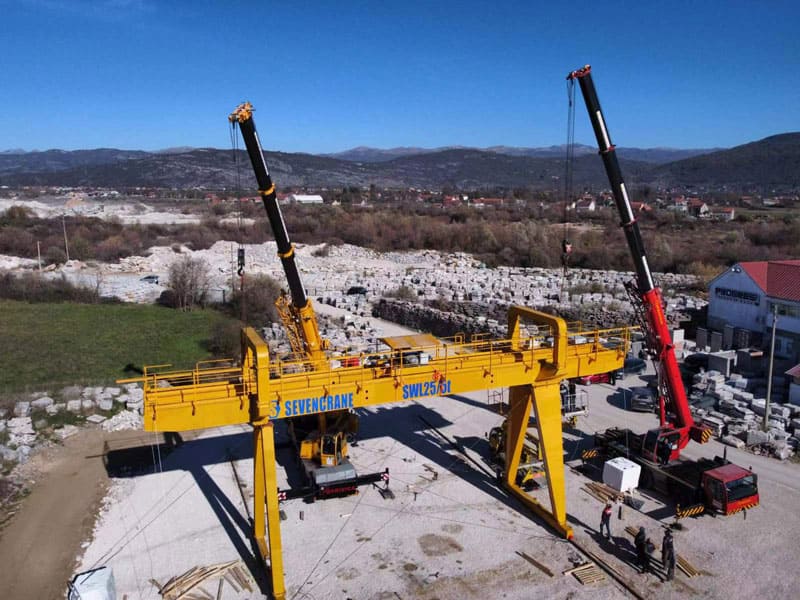

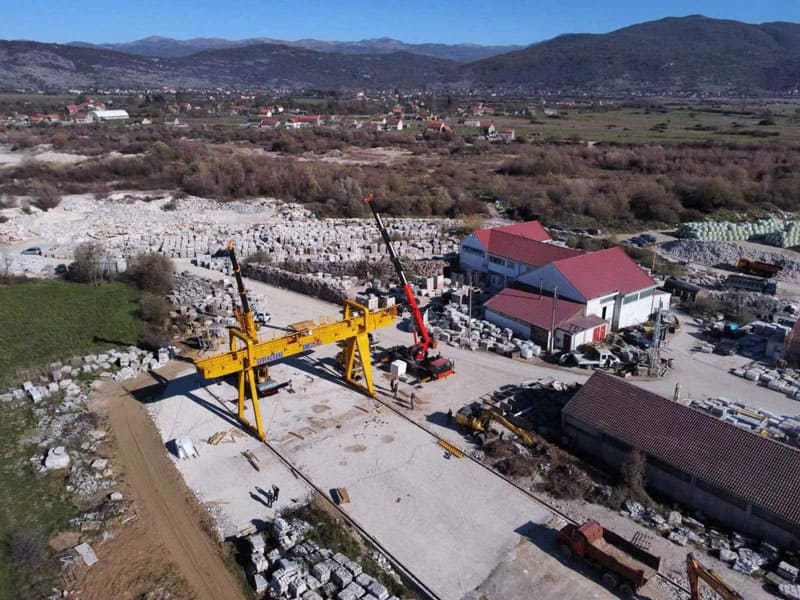

2-bosqich: Kranni yig'ish

• Oyoqni erektsiya qilishVertikal tayanchlarni oldindan o'rnatilgan taglik plitalariga murvat bilan mahkamlang.
• To'sinlarni o'rnatishAsosiy to'sinni harakatlanuvchi kran yordamida ko'taring va oyoqlarga mahkamlang.
• Ko'targichni o'rnatish: Aravachani va ko'tarish mexanizmini to'singa ulang.

3-qadam: Elektrni sozlash

• Quvvatlantirish manbaiRels bo'ylab o'tkazgich panjaralarini yoki kabel g'altaklarini o'rnating.
• Boshqaruv simlari: PLClar, sensorlar va operator interfeyslarini ulang.

4-qadam: Sinov va ishga tushirish

• Yuklamasdan sinovBarcha harakatlarni (ko'targich, aravacha, portal) 100% tezligida bajaring.
• Yuk sinovi:
  • Statik sinov: 125% SWL rejimida 10 daqiqa davomida.
  • Dinamik sinov: 110% SWL, takroriy ko'tarish va to'xtash bilan.
• Xavfsizlik tekshiruvlari: Cheklov kalitlarini, ortiqcha yuklanishdan himoya qilishni va E-stop funksiyasini tekshiring.

A. Kafolat qoplamasi

• 1–2 yil: Materiallar va ishlov berishdagi nuqsonlarni qoplaydi.
• Kengaytirilgan rejalarEskirgan qismlar (g'ildiraklar, simli arqonlar) uchun ixtiyoriy qoplama.

B. Ehtiyot qismlar yetkazib berish

• Global tarmoqOEM qismlariga (vites qutilari, tormozlar, sensorlar) 24/7 kirish.
• Ekspress yetkazib berishMuhim komponentlar 72 soat ichida yetkazib beriladi.

C. Texnik yordam

• Ishonch telefoni yordamiTelefon/video qo'ng'iroq orqali muammolarni bartaraf etish.
• Joyida ta'mirlashKatta nosozliklar uchun sertifikatlangan texniklar yuboriladi.

D. Profilaktik texnik xizmat ko'rsatish paketlari

• Asosiy rejaHar chorakda tekshirish va moylash.
• Premium rejaYillik yuk sinovlari va dasturiy ta'minot yangilanishlarini o'z ichiga oladi.

1. Yuk ko'tarish quvvati –____t

2. Oraliq (2 ta parallel rels orasidagi masofa) –____m

3. Ko'tarish balandligi –____m

4. Konsol uzunligi –____m

5. Elektr ta'minoti –____V____Hz____Faza

6. Maxsus ehtiyojlar
